自适应夹持式多关节机械爪结构设计

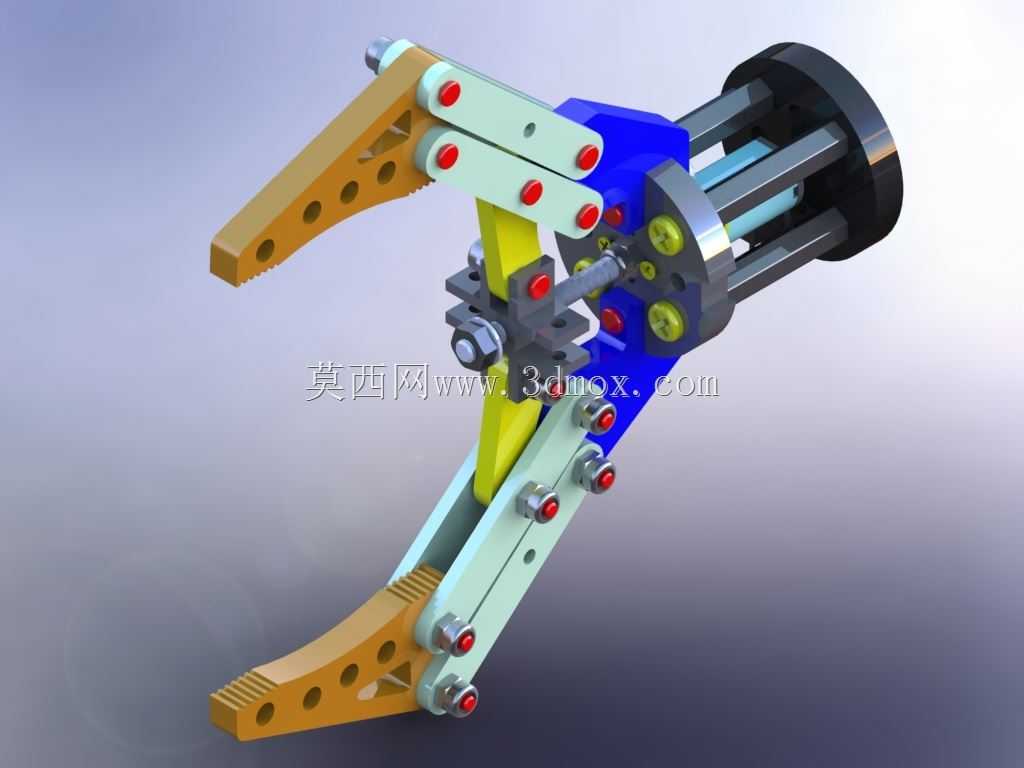

该机械爪作为自动化产线中机械手的末端执行部件，主要应用于3C电子装配、轻工产品分拣、异形工件上下料等场景，可适配不同外形轮廓的工件抓取需求，替代人工完成重复性取放作业，有效提升产线运转的稳定性与作业效率，降低人工操作带来的工件磕碰、定位偏差等问题。从功能特性来看，该机械爪采用双指多关节联动设计，指节部分通过多组铰接销轴实现分段转动，抓取过程中可根据工件外轮廓自动调整各指节的贴合角度，无论是规则的柱状、块状工件，还是带有曲面、异形结构的零部件，都能实现多点贴合夹持，相比单自由度平动夹爪，接触面积更大，夹持力分布更均匀，可避免刚性夹持对工件表面造成的压伤，同时也能减少工件在高速转运过程中的滑脱风险。在设计思路上，该结构采用单动力输入的联动方案，后端的驱动安装位可适配直线气缸、电动推杆等常规直线驱动元件，驱动端的动力通过中部的联动连杆传递到两侧指节，无需为每个指节单独配置驱动源，大幅简化了末端执行器的控制逻辑与整体重量，降低了机械臂末端的负载压力；指身部分采用镂空减重设计，在保证结构刚性的前提下尽可能降低自身重量，提升机械臂运动过程中的响应速度，指端部分做了加宽防滑齿结构，进一步提升抓取摩擦力，针对表面光滑的工件也能实现稳定夹持。从安装边界来看，该机械爪后端采用标准法兰式安装接口，可直接适配多数常规工业机械手的末端安装尺寸，整体径向尺寸紧凑，在狭窄的作业空间内也能完成伸入抓取动作，不会与周边工装、工件产生干涉；各铰接转动副均预留了润滑与耐磨衬套安装位，长期高频作业下也能保持转动顺畅，减少维护频次，适配工业场景下长时间连续运转的使用需求。
