水平梁蒸汽旋塞节气门控制总成结构

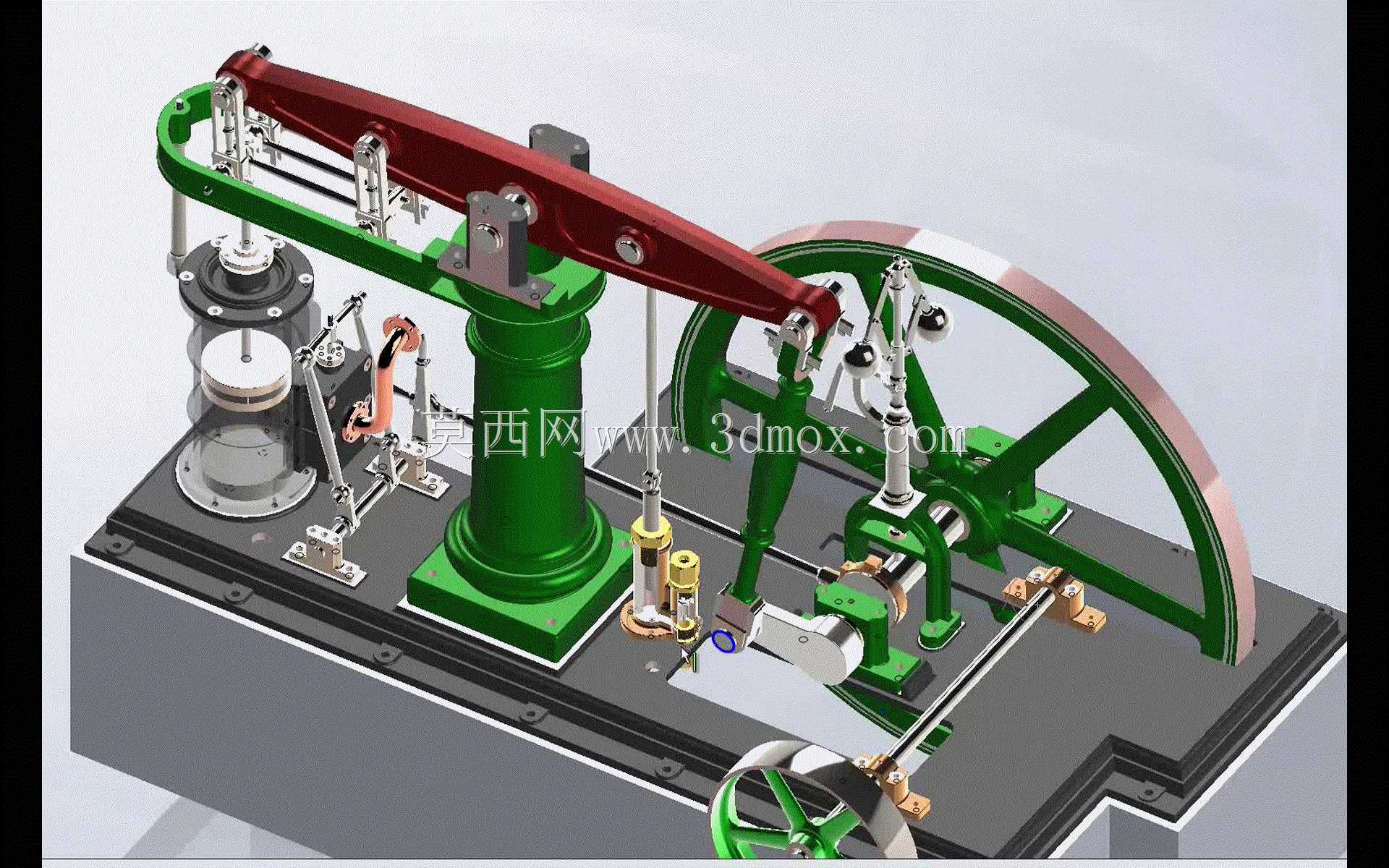

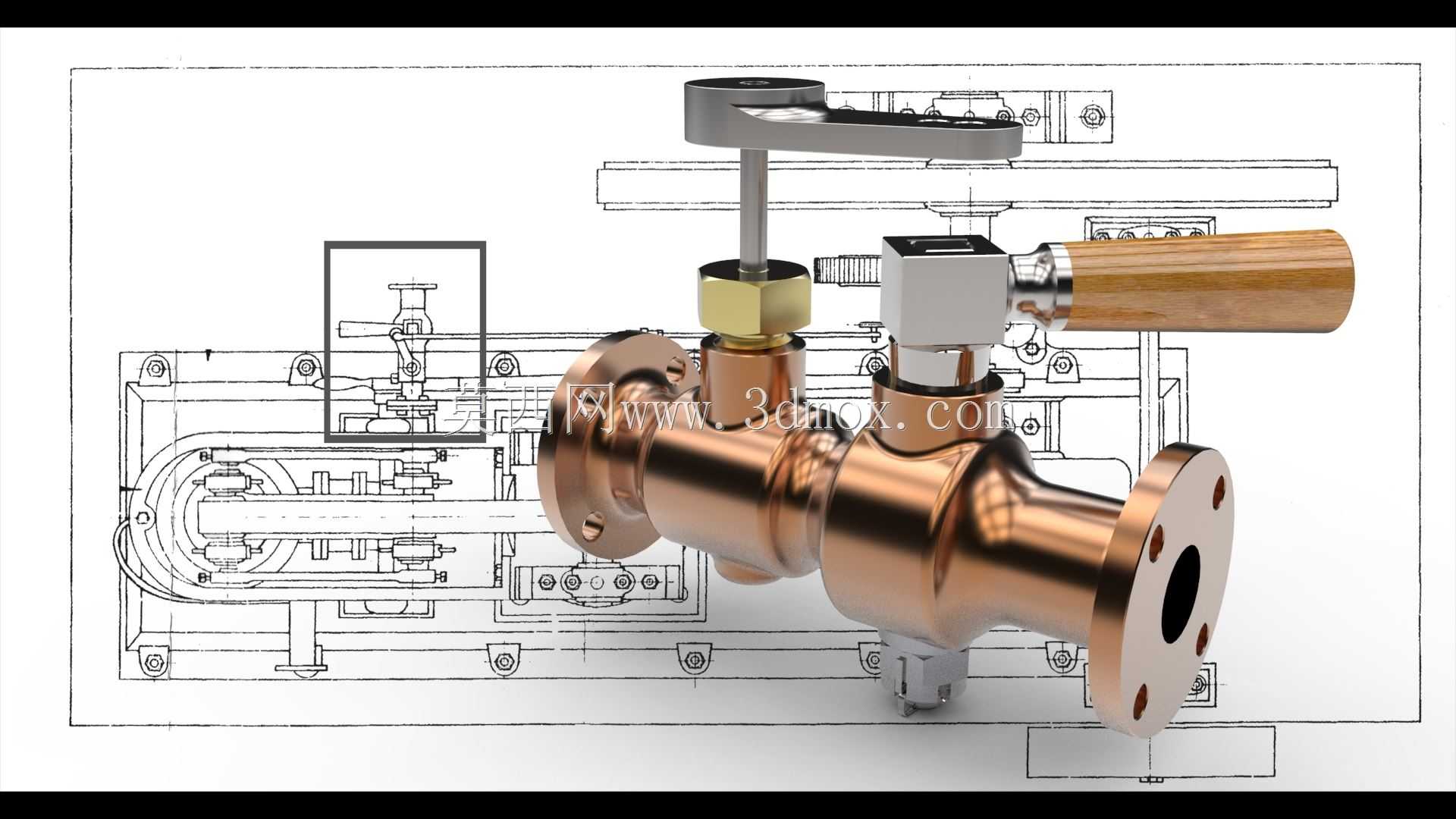

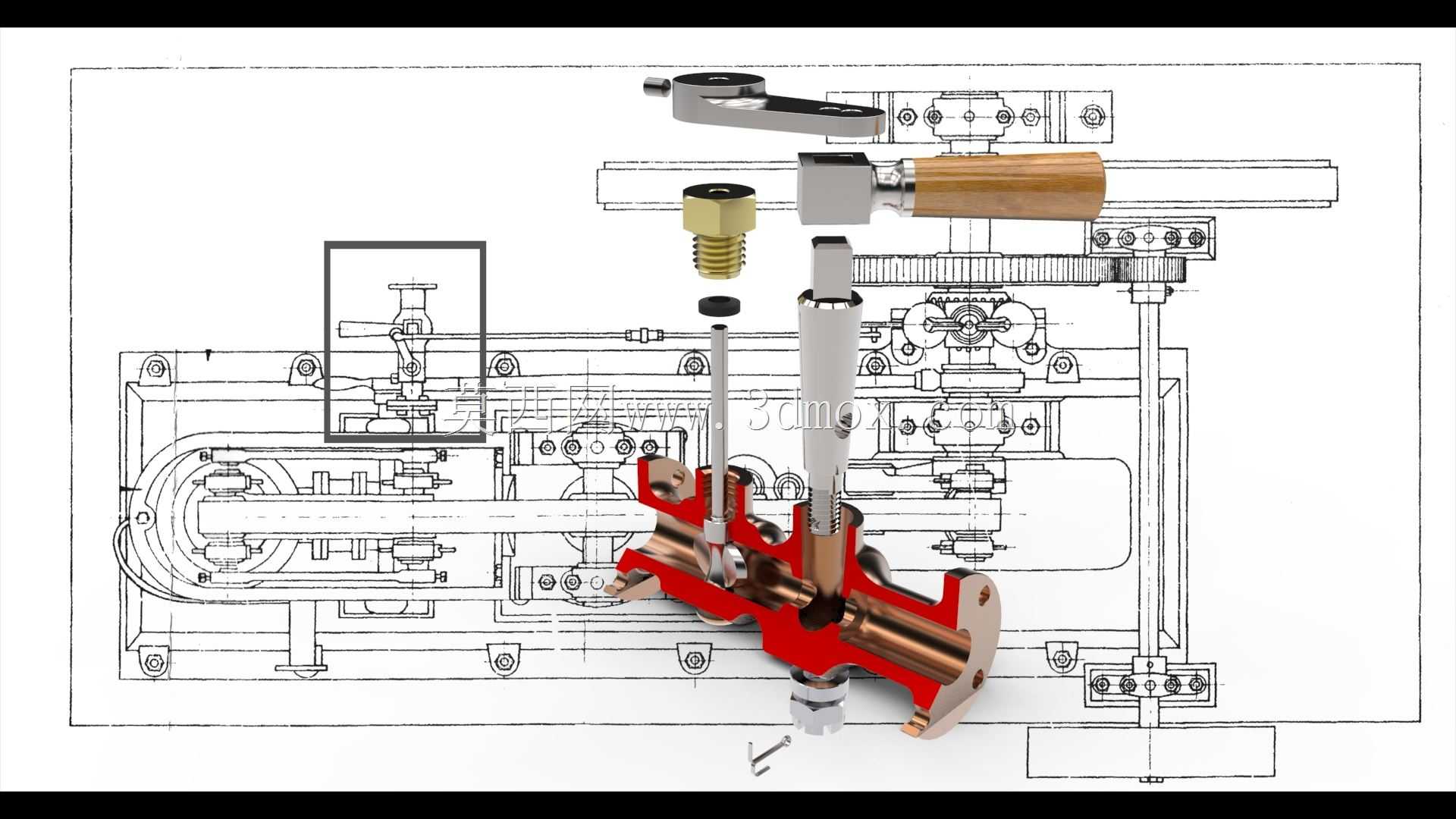

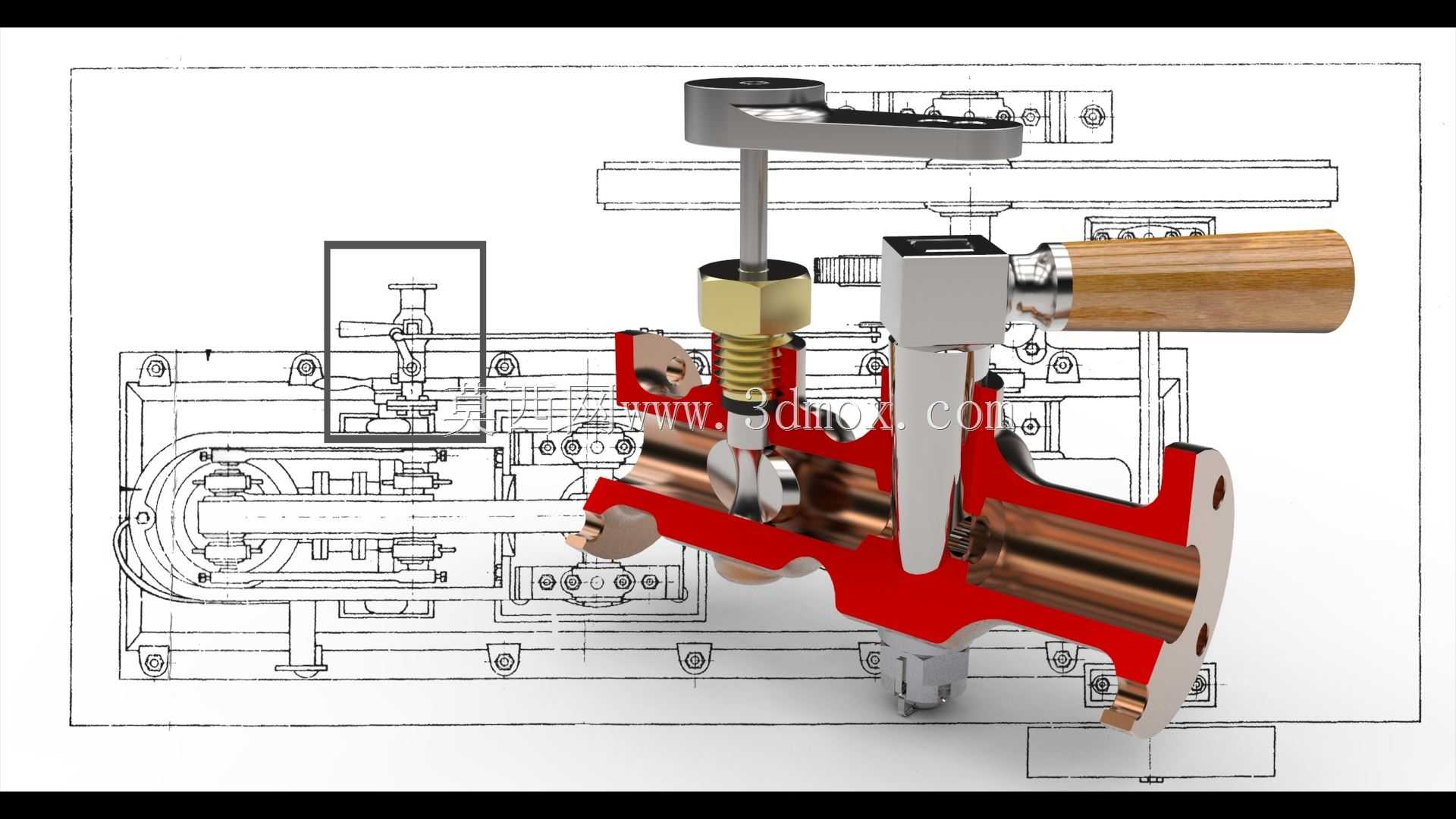

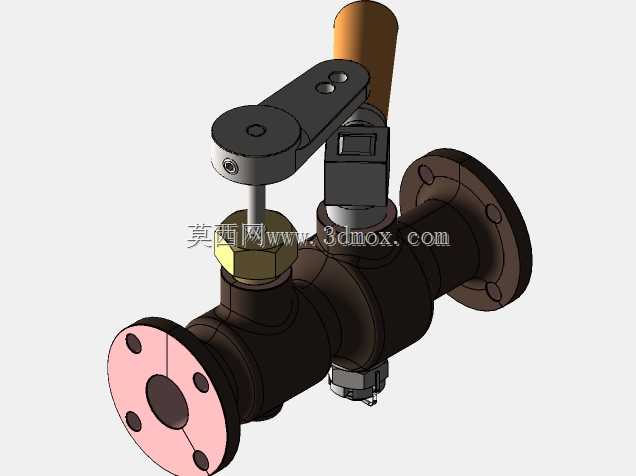

该结构主要应用于小型卧式水平布置动力引擎的蒸汽管路控制场景，是连通蒸汽发生端与动力做功端的核心控制部件，承担蒸汽通路通断、流量调节、工况切换的关键作用，适配固定式小型蒸汽动力装置、教学演示用水平对置引擎模型、小型蒸汽驱动作业设备的管路布设需求，可在常压到中压蒸汽输送工况下稳定完成操控动作，避免管路蒸汽泄漏、流量失控引发的动力输出不稳问题。从功能特性来看，该总成集成了蒸汽旋塞截断与节气门开度调节两大核心功能，旋塞部分采用锥形密封面配合金属压簧预紧结构，操控手柄扳动时可带动旋塞芯旋转90度完成通路全开或全闭动作，密封面配合精度可保证闭合状态下无蒸汽渗漏；节气门部分采用木质握持手柄配合金属阀芯推杆结构，可通过扳动手柄连续调整阀芯开度，精准控制进入引擎做功腔的蒸汽流量，进而实现动力输出转速、扭矩的线性调节，两个操控部件采用分层错位布设，操作时互不干涉，可满足工况切换时快速截断、平稳调节的操作需求。在设计思路上，整体采用阀体与引擎安装基座一体化的布局逻辑，将流道直接集成在水平梁主体结构内部，减少外接管路的连接节点，降低蒸汽泄漏风险；内部流道采用等径圆滑过渡设计，减少蒸汽流经时的压损与紊流，提升蒸汽输送效率；操控端的操作力经过杠杆结构优化，日常操作无需借助额外工具即可完成，压簧预紧结构可自动补偿密封面的长期磨损量，延长部件的维护周期与使用寿命。从安装边界来看，整体结构沿水平流道方向布设，两端采用法兰式连接结构，可直接对接同通径的蒸汽管路，安装时需保证阀体水平放置，操控手柄预留足够的扳动空间，上部的旋塞操作手柄与侧部的节气门手柄操作空间无遮挡，整体安装高度适配小型水平梁引擎的上部布设空间，无需额外改动引擎主体的安装基座即可完成装配，流道通径适配小型蒸汽引擎的进气流量需求，可满足0.5到3马力区间的水平布置蒸汽动力装置的进气控制需求，装配后各运动部件无卡滞，密封面贴合均匀，可在持续蒸汽冲刷工况下保持稳定的密封性能与操控精度。
