自行车前轮内置变速齿轮箱结构设计

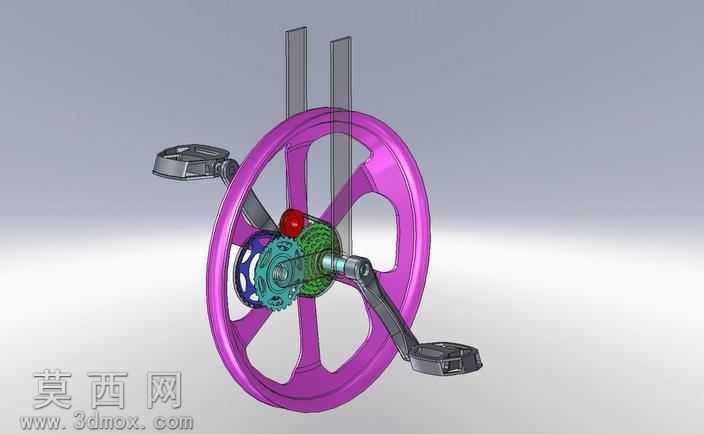

本作品为集成于自行车前轮结构内的变速齿轮箱三维设计，建模阶段采用SolidWorks完成全参数化零件搭建与装配校验，从核心传动逻辑出发，将变速机构与前轮轮组做一体化整合，区别于传统自行车将变速结构布置于中轴或后轮的常规方案，探索前轮集成变速的紧凑化设计可能。建模过程中首先完成紫色轮圈的曲面构建，通过多段样条曲线拟合轮圈的辐条镂空造型，兼顾轻量化视觉效果与结构强度的仿真预留，轮圈材质模拟工程塑料与碳纤维复合质感，渲染阶段调整半透明哑光材质参数，还原非金属轮组的细腻表面肌理。核心传动部分依次搭建了多层啮合齿轮组、踏板曲柄联动结构、锁止定位组件：其中蓝色的行星架结构做了镂空减重设计，齿轮齿形严格按照渐开线圆柱齿轮参数绘制，保证啮合传动的干涉校验完全通过，绿色的传动齿轮与红色的定位锁止件分别赋予金属阳极氧化与高饱和工程塑料材质，通过渲染环境光的漫反射参数调整，清晰区分不同零件的材质属性与装配边界。两侧的脚踏曲柄采用压铸铝合金质感的材质设置，表面添加细微的磨砂纹理与脚踏防滑结构的细节刻画，还原真实自行车脚踏的使用触感。设计思路上，该齿轮箱旨在将变速传动功能集成于前轮内部，缩短传动链路，通过多组不同传动比的齿轮切换，实现前轮直接驱动的变速逻辑，装配过程中严格校验了曲柄转动时各齿轮的啮合间隙、轮圈转动时与周边固定结构的安全距离，所有配合面均按照实际机械加工的公差要求做了配合间隙预留，既保证三维模型的视觉展示效果，也具备实际结构设计的参考价值。渲染输出阶段采用工作室柔光环境，通过多角度光源布置凸显齿轮箱内部的结构层次，让不同材质、不同功能的零件在展示图中清晰可辨，完整呈现前轮集成变速齿轮箱的整体布局与细节设计。
