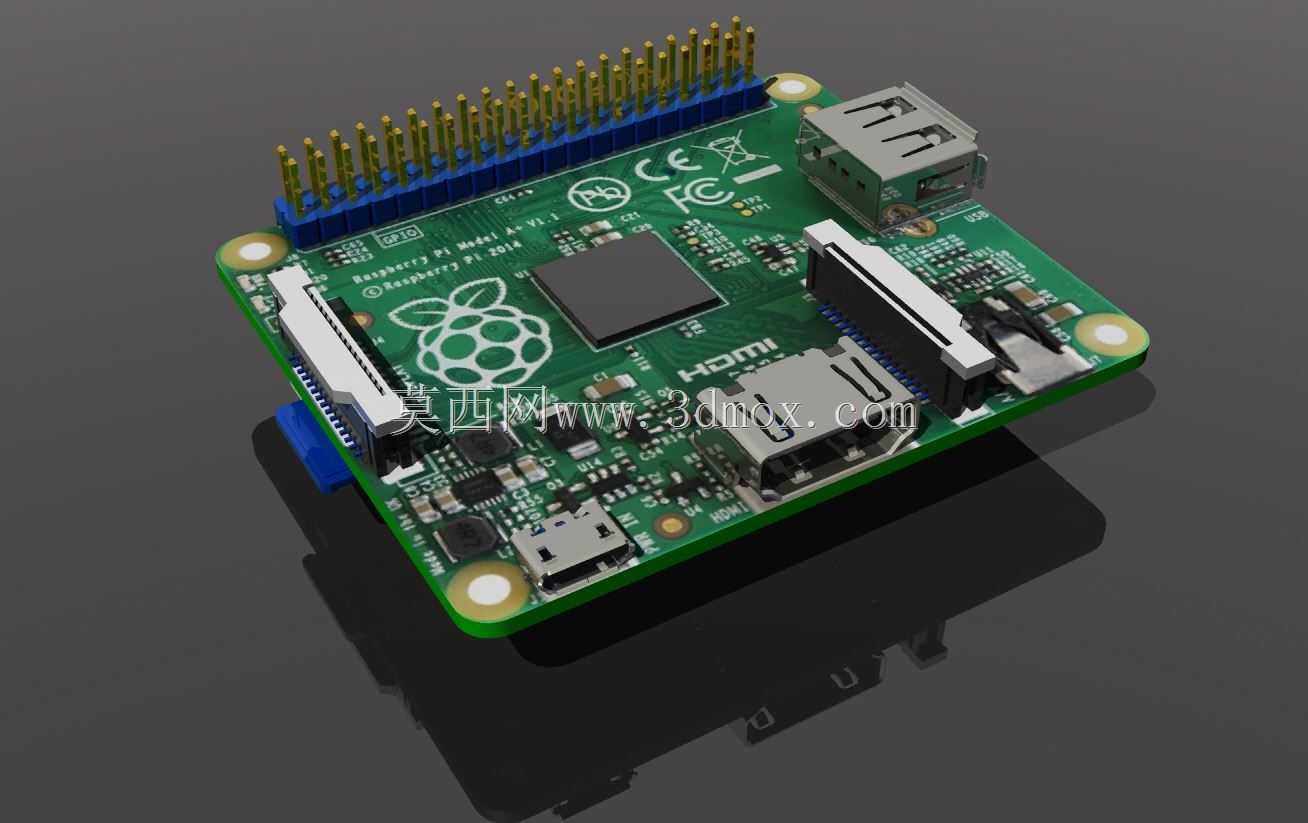

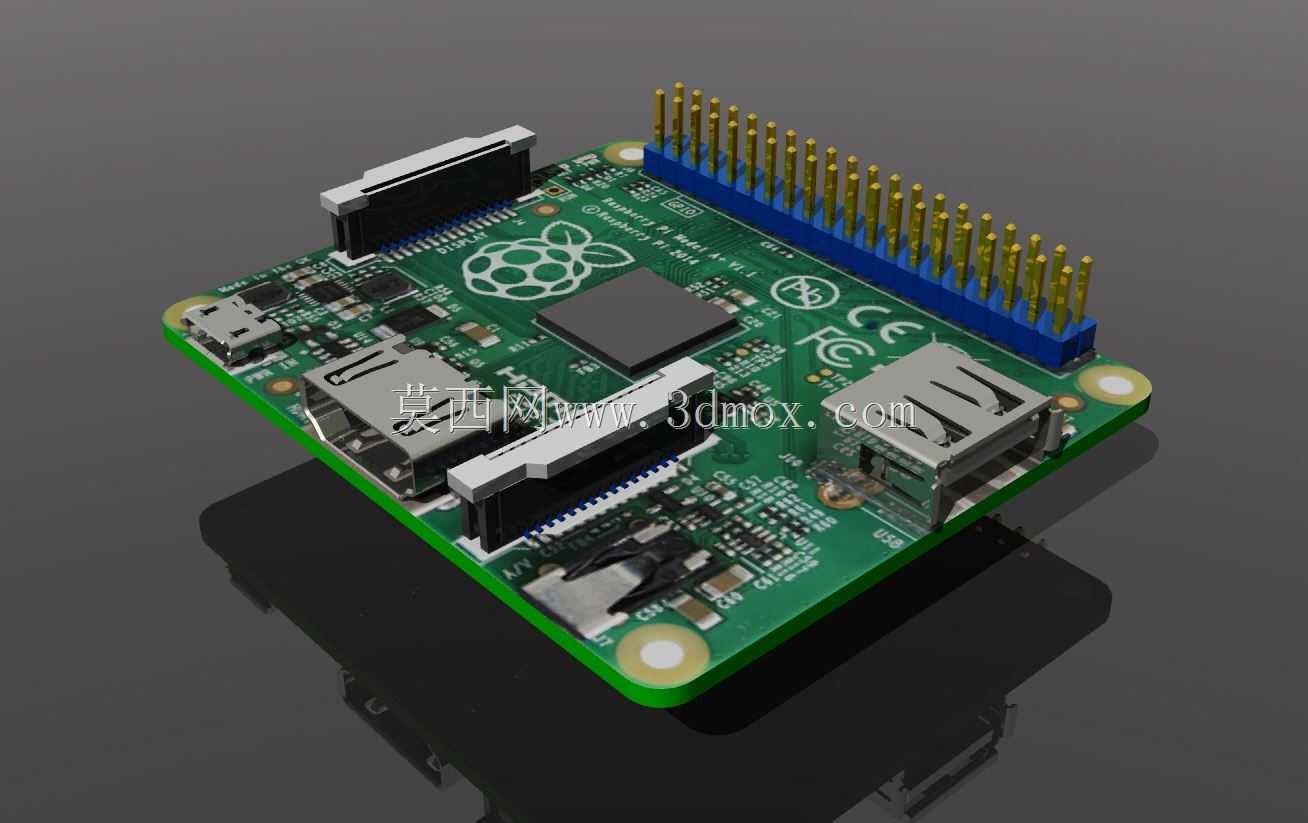

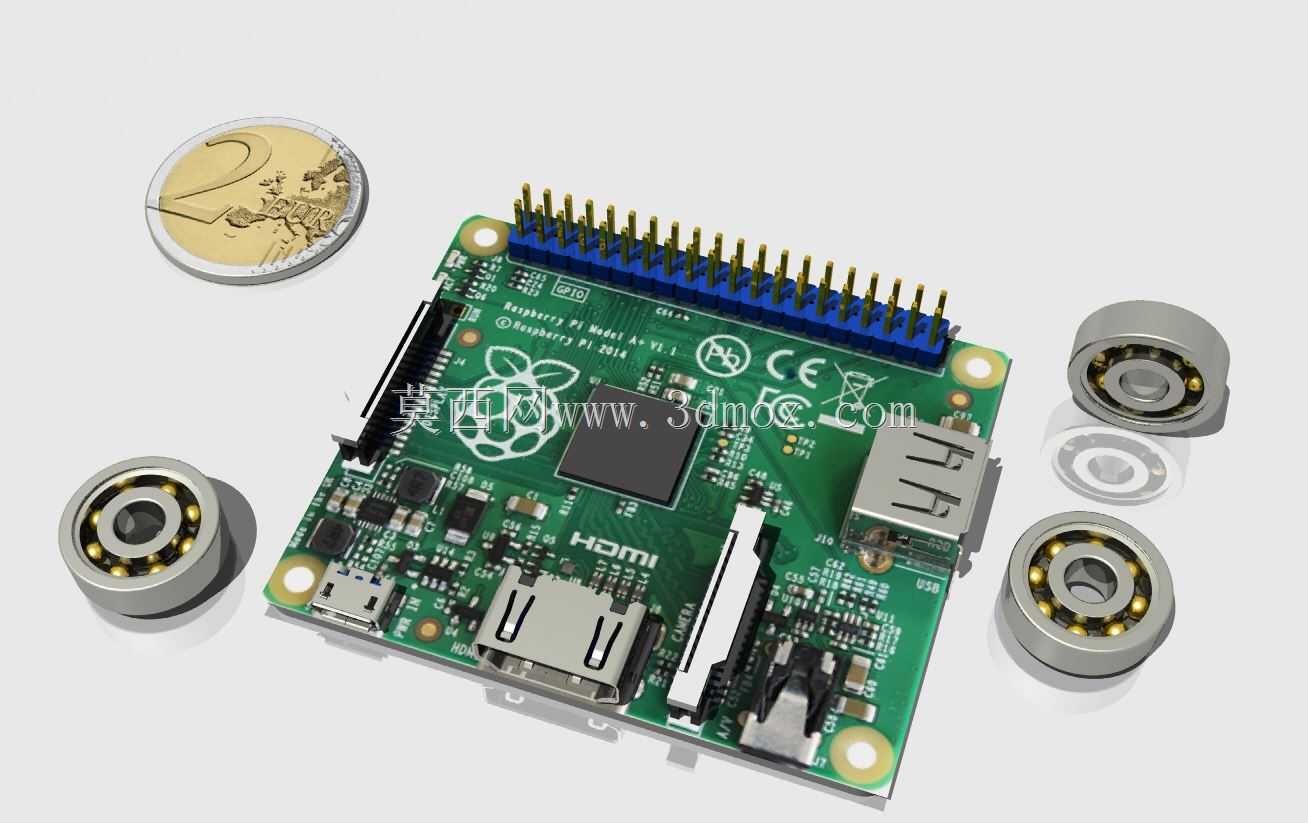

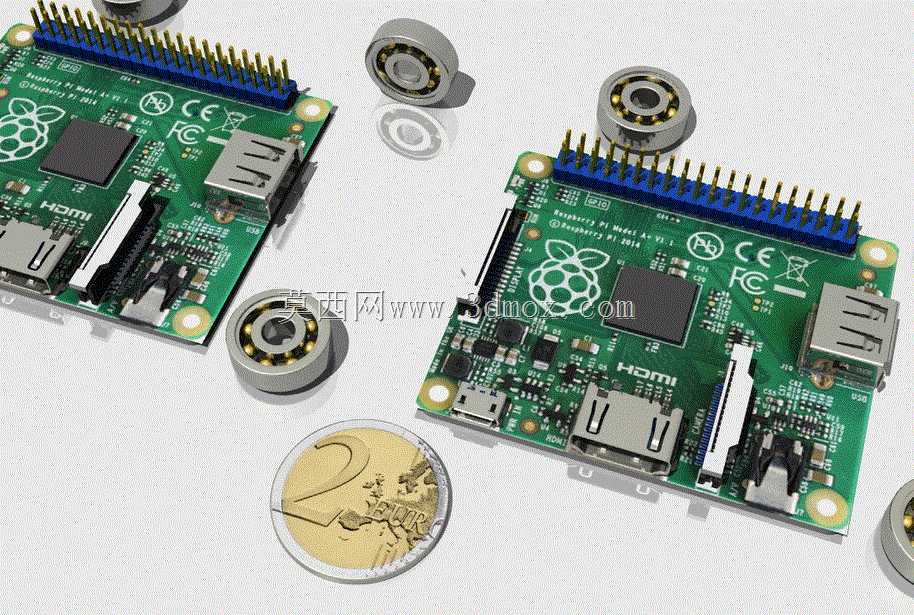

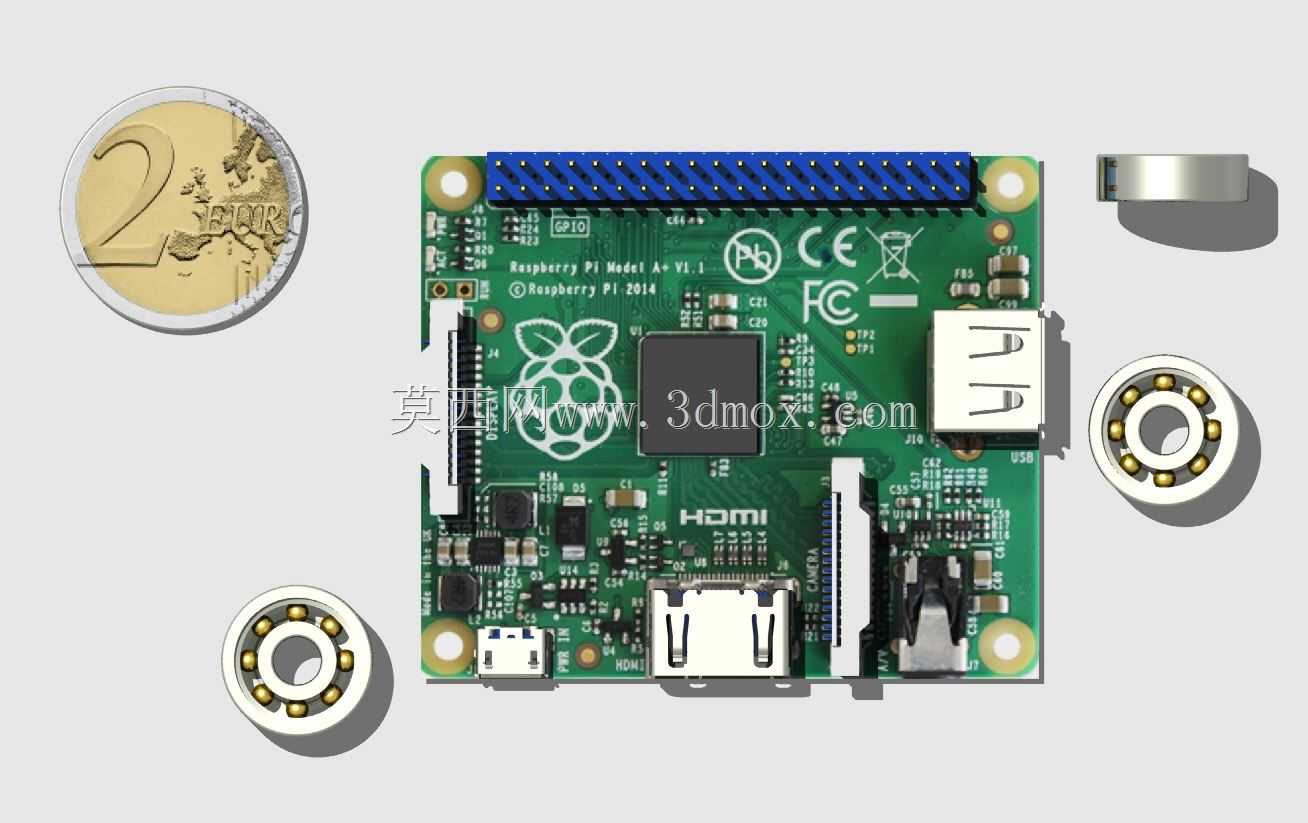

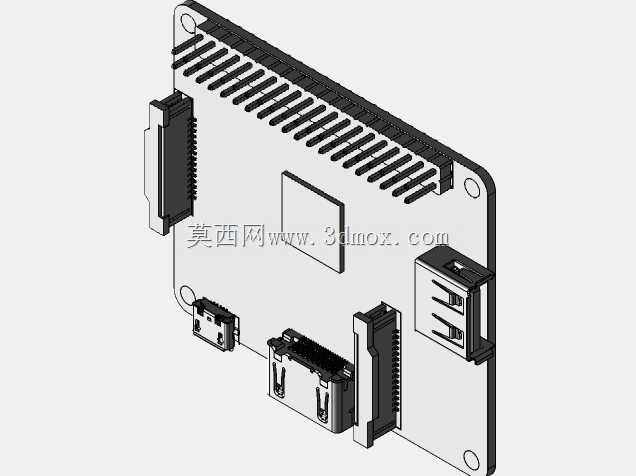

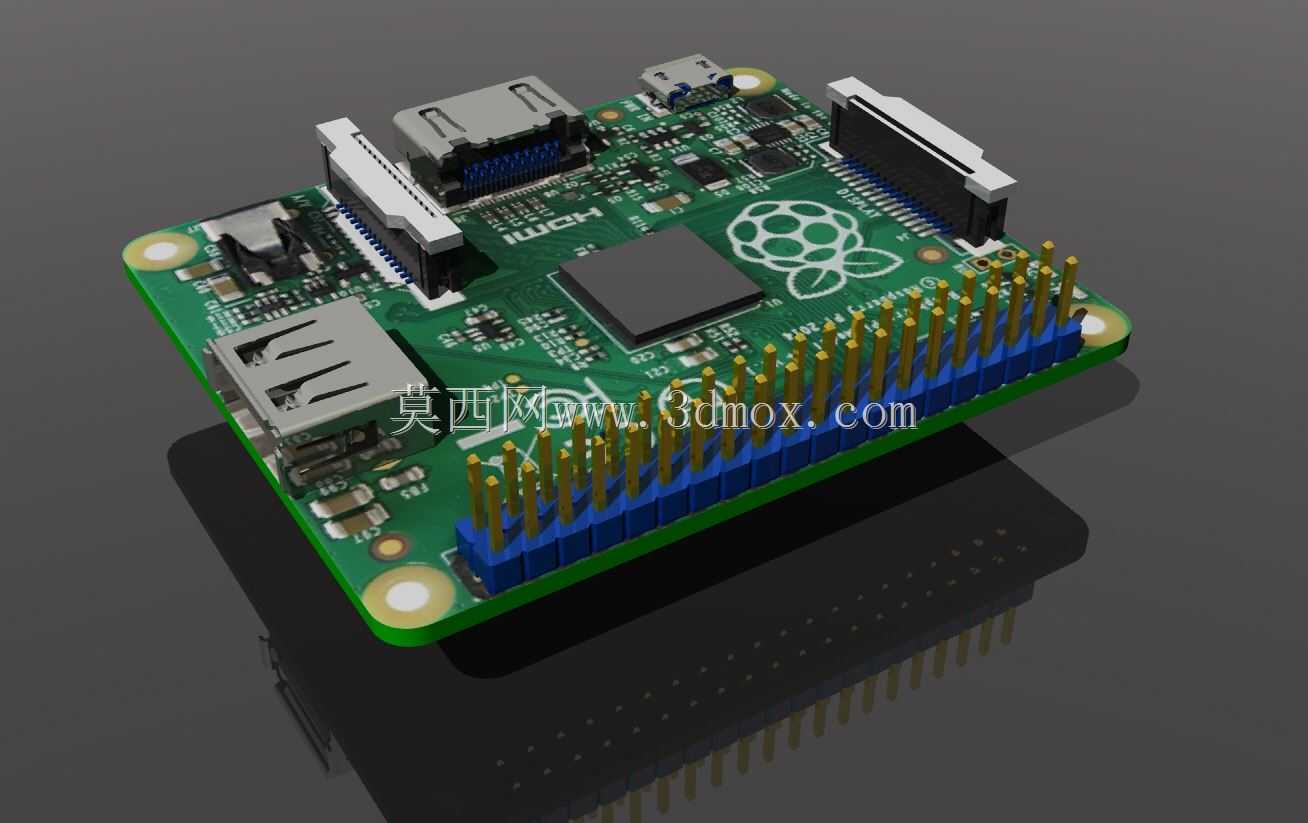

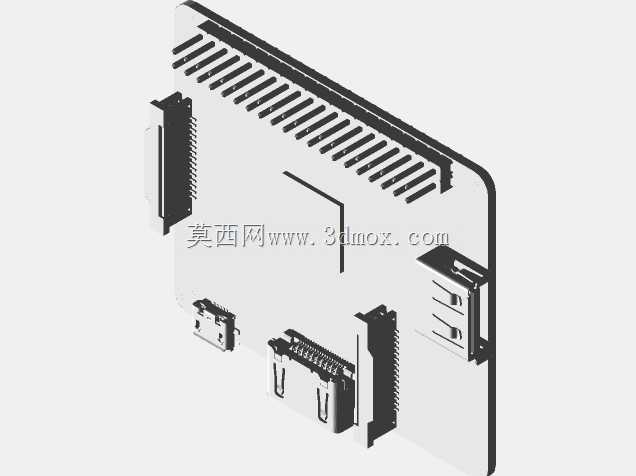

树莓派A型+开发板精细三维结构设计

本次呈现的树莓派A型+三维结构模型，完整还原了这款嵌入式开发核心板的全部硬件细节，可直接应用于嵌入式产品开发前期的结构适配、外壳定制、教学演示以及嵌入式系统集成方案的可视化验证环节。在实际行业应用中，该类开发板常被用作小型智能终端的核心控制单元，覆盖智能家居控制节点、便携式数据采集设备、小型工业边缘计算终端、创客DIY智能装置、教学实验平台等多个场景，能够为开发者提供完整的硬件结构参考，避免在外壳开模、配件适配阶段出现尺寸干涉、接口对位偏差等问题。从产品功能特性来看，该开发板搭载ARM架构核心处理单元，具备基础的多媒体解码、外设扩展、数据运算能力，板载高清输出接口、通用串行总线接口、通用输入输出排针，能够外接各类传感器、执行器、显示模块，实现多样化的自定义功能，同时板载存储与内存单元可满足轻量级嵌入式系统的运行需求，整体功耗控制在较低水平，适配便携设备的供电要求。在设计思路上，该三维模型严格遵循实物的硬件布局逻辑，首先还原了PCB基板的完整轮廓与板边安装孔位，确保安装固定的边界尺寸完全匹配实物；其次对板上所有元器件的高度、占位进行了1:1复刻，包括核心处理芯片、内存颗粒、接口插槽、排针引脚、板载指示灯、电容电阻等细小元件，所有元件的排布位置与实物完全一致，能够精准呈现板上的高度差与空间占用情况；针对常用的外接接口，模型还原了接口的内部卡位与外部轮廓，可直接用于配套接头、连接线的装配模拟，验证外接配件的插拔空间是否充足。外形尺寸与安装边界方面，该开发板整体长宽尺寸控制在65x55mm范围内，整体重量仅54g，板边预留的四个安装孔位位置精准，可适配标准的开发板固定柱、通用外壳安装位；板上最高元件为顶部的双排排针，排针高度统一，在设计配套外壳时可精准预留排针开口与插拔空间，板载的各类接口开口位置与实物完全对齐，不会出现外壳开孔错位的问题；板底元件高度经过精准测量，确保安装时板底与支撑面的间隙符合安全要求，避免出现元件挤压短路的情况。该模型能够帮助结构工程师在开发配套外壳、集成到 larger 设备内部时，提前完成空间排布、干涉检查、装配模拟等工作，大幅缩短嵌入式产品的结构开发周期，减少实物试装的成本损耗，同时也可用于嵌入式教学中的硬件结构讲解，让学习者更直观地理解开发板的硬件组成与布局逻辑。
