多色笔同步直线绘图执行机构

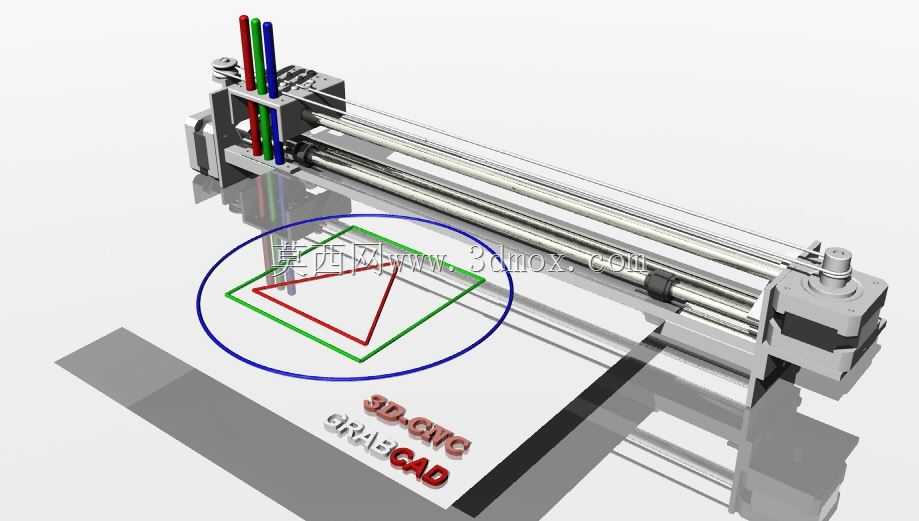

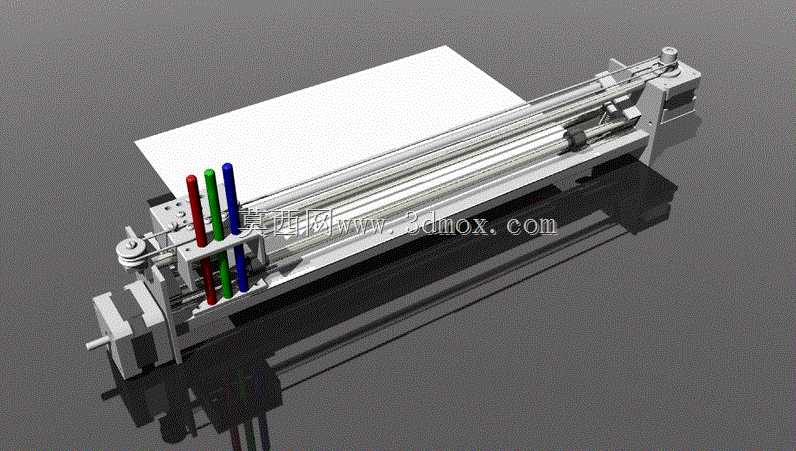

该直线绘图执行机构主要面向桌面级小幅面绘图作业场景，可适配教学演示、文创图案绘制、简易工程草图快速输出等实际使用需求，能够替代人工完成重复性的直线类轨迹绘制工作，在中小学科创教学展示、小型文创工作室定制图案打样、实验室简易标记作业等场景中均可适配使用。设备核心功能为搭载多支不同色彩的绘图笔，沿水平直线方向完成匀速走笔动作，可根据控制信号切换对应色彩的绘图笔落下接触绘画面，其余笔抬升脱离接触面，实现单一行程内的多色线条绘制，无需中途人工更换绘图笔，有效减少换笔辅助时间，提升连续绘图作业的流畅度。从设计思路来看，整体采用卧式长轴布局，将传动组件、导向组件、笔架安装组件沿长度方向集成布置，核心传动选用同步带传动结构，配合两端张紧调节座可灵活调整皮带张紧度，避免传动打滑导致的走笔位移偏差，保证走笔轨迹的位置精度；导向部分采用双平行光轴导轨搭配直线滑动轴承的结构，为笔架提供稳定的直线运动导向，可承受笔架往复运动过程中的侧向偏载，避免笔架运行过程中出现卡滞、抖动问题，保证绘制线条的均匀平直。笔架部分采用分层卡位设计，每支绘图笔对应独立的安装卡位，可适配常规直径的通用水性绘图笔，无需定制专用笔具，降低后期耗材替换成本；笔的抬升动作通过笔架上的联动结构实现，可配合外部控制信号完成落笔下压、抬笔复位的动作，落笔压力可通过卡位处的调节结构微调，避免压力过大划破绘图纸张，或是压力过小导致线条断续不清晰。外形尺寸方面，整体为长条形卧式结构，长度方向可覆盖A4幅面的长边绘图范围，宽度方向仅保留传动与导向组件的必要安装空间，整体占用桌面面积较小，可直接放置在常规工作台面使用，安装时仅需固定两端的支撑座即可完成整机定位，无需复杂的调平工序；设备的绘图纸放置平面位于笔架运行路径的下方，为平整托板结构，可承托常规厚度的绘图纸、卡纸等绘图介质，托板与笔架运行平面的平行度在装配时已做精度校准，保证全行程内笔尖与纸面的接触压力一致，避免出现行程两端线条深浅不一的问题。设备端部预留了动力输入接口，可外接步进伺服动力组件，也可配合简易的手动驱动结构完成手动演示操作，适配不同的使用场景需求。
