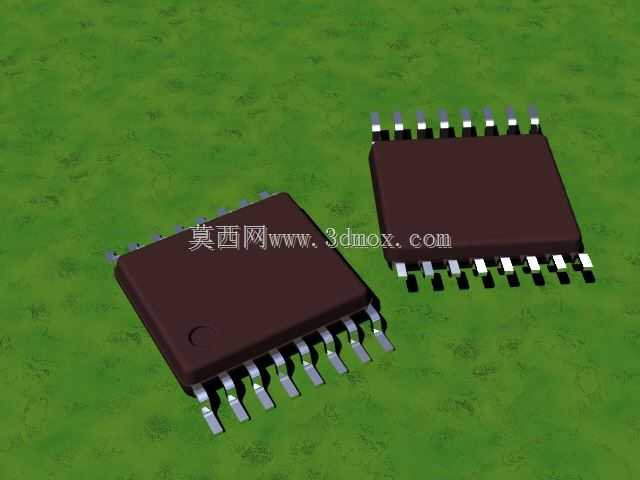

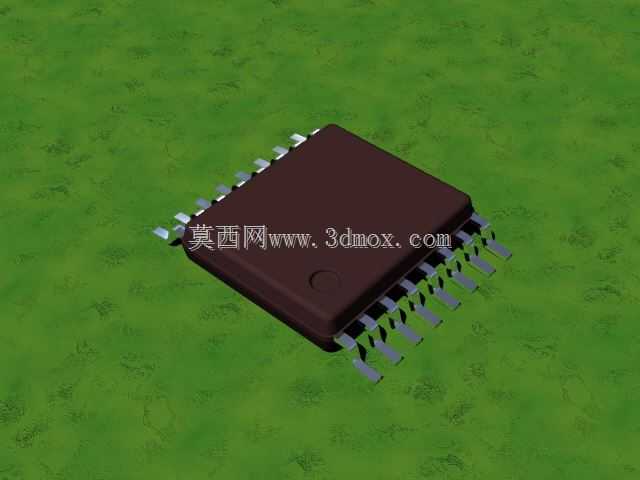

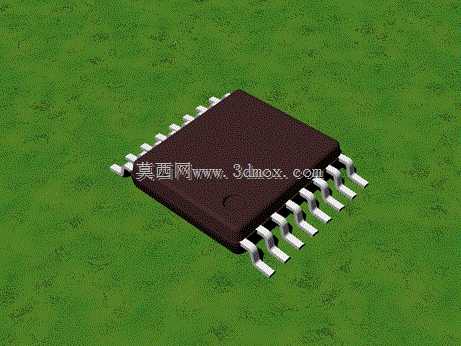

TSSOP16引脚集成电路封装结构

在电子制造与硬件开发领域，表面贴装型集成电路封装是各类电路板设计中应用极为广泛的元器件载体，本次呈现的TSSOP16引脚封装结构，是小外形薄型封装体系中适配16引脚芯片的典型规格，广泛覆盖消费电子、工业控制、车载电子、通信终端等多类场景的板级设计需求，常用来承载逻辑芯片、接口转换芯片、小型驱动芯片、存储类芯片等功能器件，是硬件工程师做PCB布局、结构工程师做整机空间校核时高频接触的标准元器件结构。

从实际用途来看，该封装结构的核心作用是为内部的半导体裸芯片提供物理防护、电气连接通路与散热基础路径，一方面隔绝外界水汽、粉尘、机械应力对裸芯片的损伤，另一方面通过两侧对称排布的鸥翼形引脚，实现芯片内部电路与外部印制电路板的可靠电气连通，同时薄型的本体设计能够适配各类轻薄化电子产品的内部堆叠需求，降低整机的整体厚度空间占用。

在功能特性上，该16引脚封装采用双侧引脚对称排布的设计，引脚间距符合行业通用的薄型小尺寸封装标准，引脚成型为带弧度的鸥翼形态，既能够在SMT回流焊接过程中释放焊接应力，减少虚焊、立碑等焊接不良问题，也能在后期维修拆焊时降低对焊盘的损伤；本体采用耐高温的环氧塑封材质，能够耐受表面贴装工艺中的高温回流环境，本体表面设置的定位标记点，能够在SMT贴片加工时为视觉识别设备提供方向定位依据，避免芯片贴装反向造成的电路功能失效。

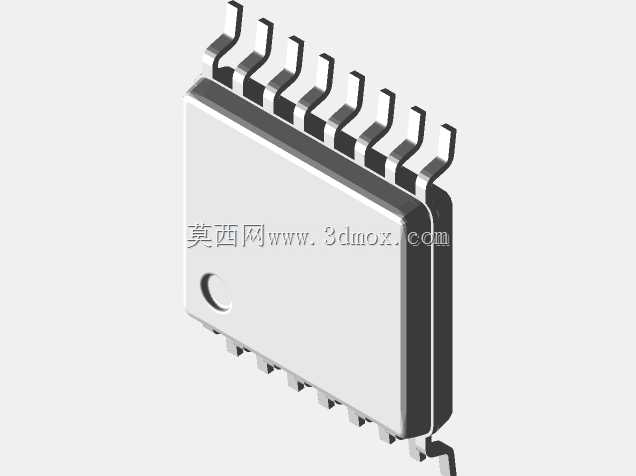

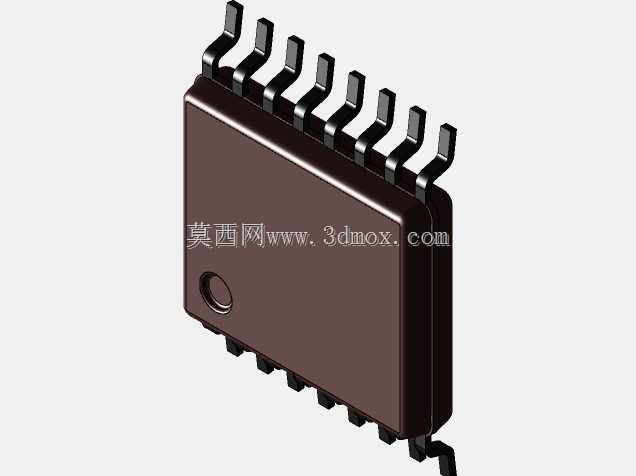

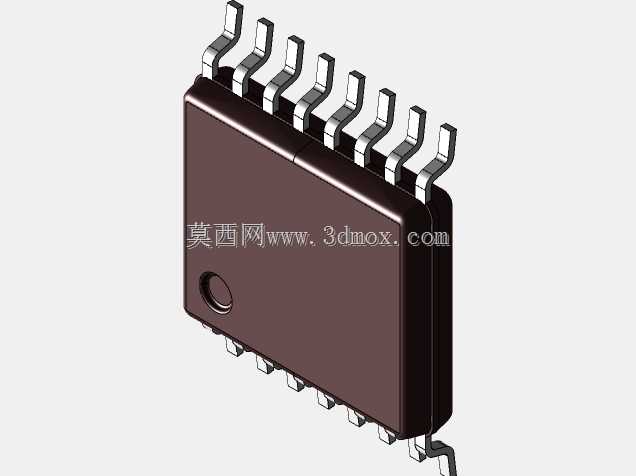

从设计思路来看，该封装结构的建模完全遵循行业通用的TSSOP-16封装尺寸规范，本体的长宽厚比例、引脚的伸出长度、引脚的弯折弧度、引脚之间的间距都严格匹配实际量产器件的物理参数，建模过程中充分考虑了结构干涉校验的需求，引脚的末端形态、本体的边角倒角都做了还原，能够直接导入PCB设计软件或者结构装配软件中，用于板卡布局阶段的空间占位校核，避免后期生产时出现元器件与周边结构件、其他 tall 元器件的干涉问题。

在外形尺寸与安装边界层面，该封装本体宽度远小于传统的SOP16封装，整体厚度更薄，双侧引脚向外伸出后形成的总安装宽度、引脚末端的共面度都符合表面贴装的工艺要求，建模时预留的安装空间边界完全覆盖器件焊接后的实际占用范围，包括引脚焊接后的焊锡浸润区域、本体与PCB板之间的微小间隙都做了对应还原，能够帮助工程师在设计阶段精准评估板卡的元器件排布密度，优化走线空间，同时为整机结构的壳体避让、导热垫布置提供准确的尺寸参考，确保产品从设计到量产的尺寸一致性，减少打样阶段的结构适配问题。
