变量切角端铣刀精密三维结构设计

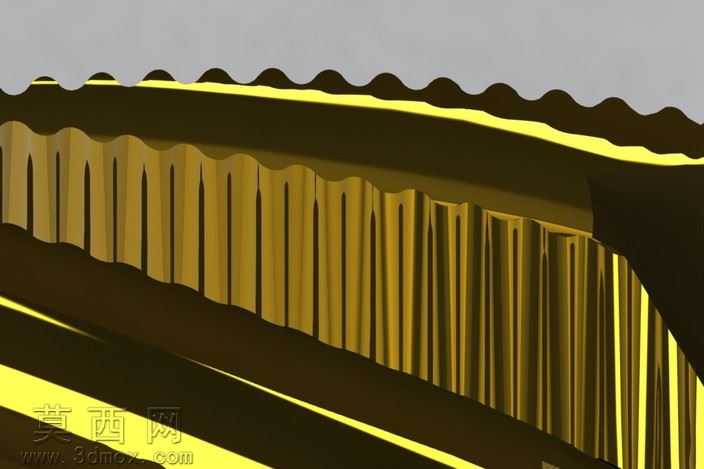

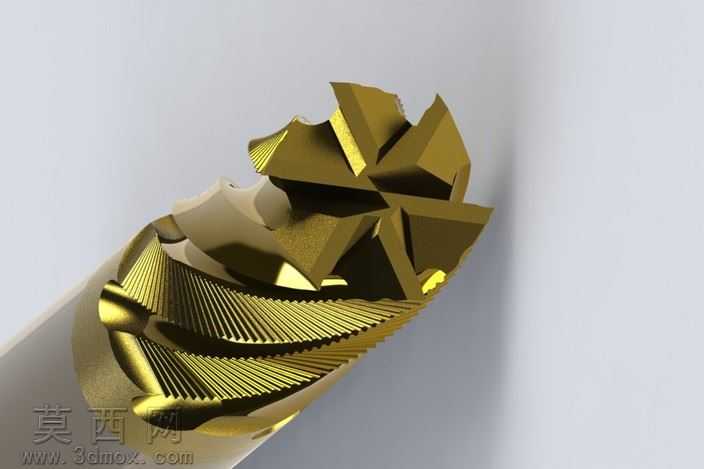

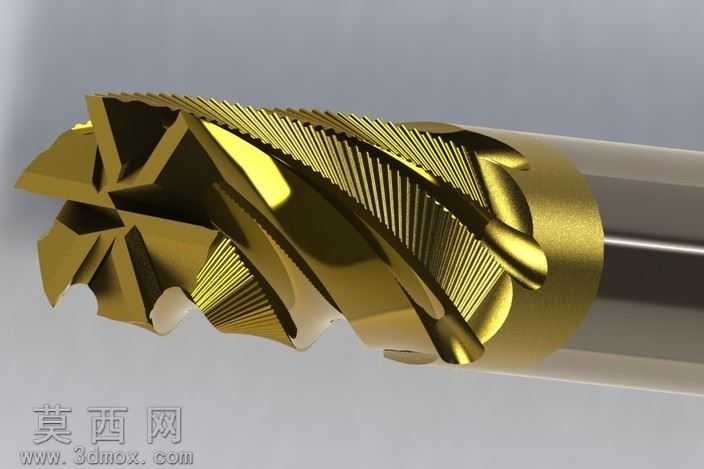

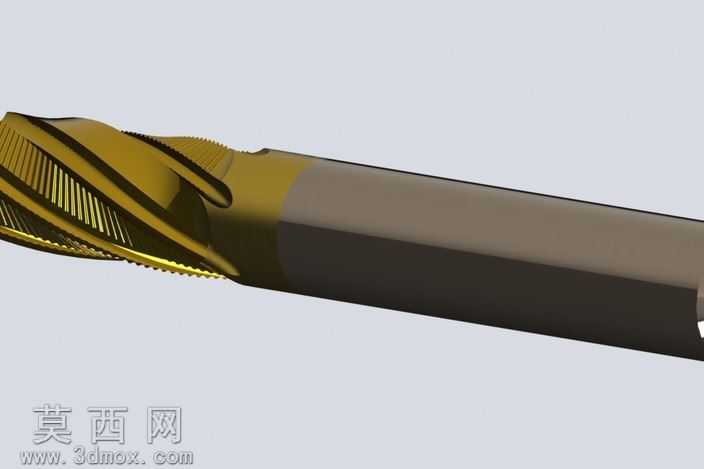

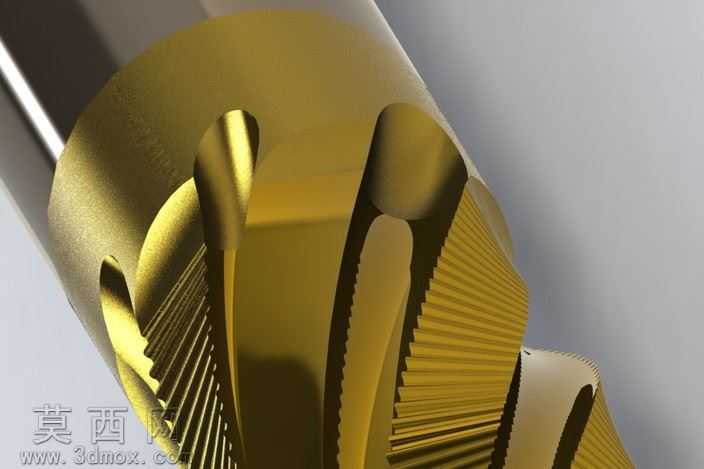

本模型为变量切角端铣刀的三维参数化设计成果，建模阶段采用SolidWorks完成全特征构建，首先以铣刀回转轴线为基准建立全局坐标系，通过螺旋线扫描生成刀体的基础柱体结构，针对变量切角的核心设计特征，采用分段参数化约束的方式定义不同切削段的刃口螺旋升角与切角角度，区别于常规等角端铣刀的统一参数设置，每一段刃口的切角参数都根据实际切削工况的受力分布做了差异化调整，刃部的分屑槽结构采用阵列结合布尔运算的方式完成，精准还原了粗加工刃段的细密分屑齿形与精加工刃段的平滑刃口过渡。刀头端部的多刃切削结构通过多基准面草图交叉裁剪生成，每个端刃的前角、后角、刃倾角都做了独立的参数约束，保证切削刃的几何角度符合金属切削的力学要求，刃口与刀体的过渡位置做了圆角强化处理，还原实际刀具的应力分散设计，避免切削过程中的应力集中导致崩刃。渲染阶段采用金属硬质合金材质，调整材质的反射率与粗糙度参数还原涂层刀具的金属光泽，通过环境光遮蔽效果突出刃部的细密齿形结构与切角变化特征，清晰展现不同刃段的结构差异。设计过程中充分考虑端铣刀在实际铣削加工中的排屑需求，螺旋排屑槽的截面轮廓采用变曲率设计，槽深从刀头向刀柄方向平滑过渡，既保证刀头部分的容屑空间，又兼顾刀体的整体结构刚性，刀柄部分采用标准圆柱夹持结构，与刃部的衔接位置做了退刀槽设计，符合实际刀具的装夹加工要求。整个模型的所有特征均保留完整的参数化建模历史，可通过修改对应参数快速调整刃数、切角角度、螺旋升角、槽深等核心尺寸，适配不同加工材料、不同切削参数的端铣刀设计需求，模型的几何精度严格遵循切削刀具的设计规范，各刃口的形位公差、角度公差都在建模阶段做了约束校验，可直接用于刀具设计的结构验证、切削仿真分析以及加工工艺方案的模拟演示，帮助设计人员直观验证变量切角设计对铣削排屑、切削受力、刀具寿命的优化效果。
