MendelMax2.0开源桌面3D打印机结构设计

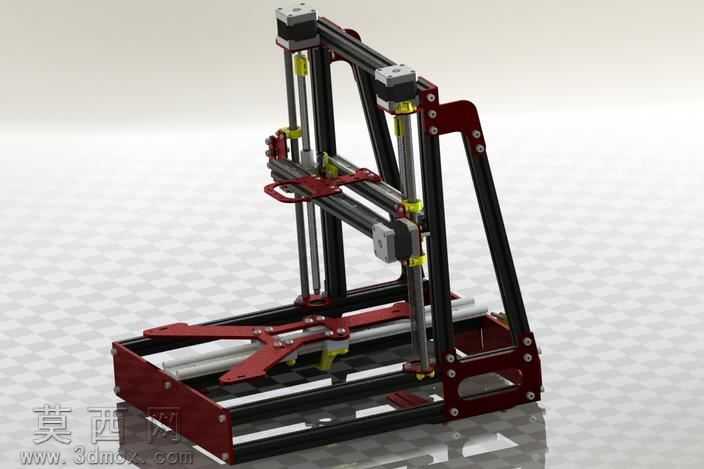

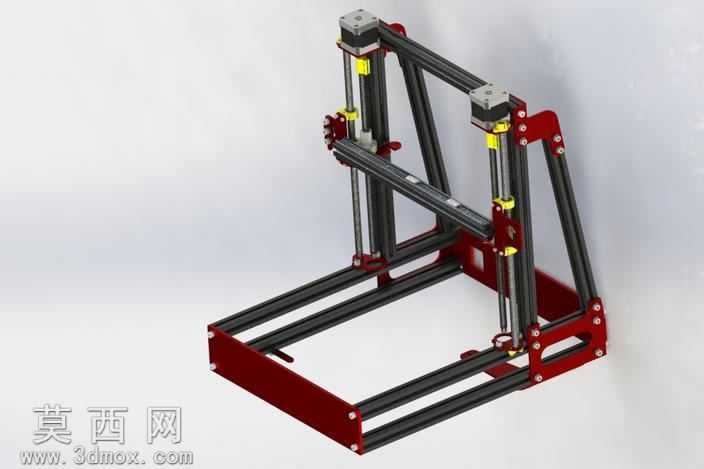

本作品为MendelMax2.0版本开源桌面级3D打印机的三维建模成果，建模过程严格遵循开源RepRap系列3D打印机的结构迭代逻辑，在经典Prusa Mendel机型的基础上优化了框架刚性与运动稳定性。建模阶段首先完成整体框架的搭建，采用铝型材与板材结合的支撑结构，通过参数化建模方式定义各型材的裁切长度、安装孔位间距，确保所有连接件的孔位同轴度符合装配要求，避免实际组装时出现孔位错位的问题。运动结构部分，分别对X、Y、Z三个运动轴进行独立建模，Z轴采用双光杆导向搭配丝杆传动的结构，建模时严格控制光杆与安装座的配合公差，模拟丝杆与螺母座的同轴装配关系，保证Z轴升降过程的平顺性；X轴与Y轴采用光轴导轨搭配同步带传动的方案，对同步轮的安装位、皮带张紧结构进行了细节还原，预留了皮带张紧调节的活动空间，同时对打印头的安装支架、挤出机构的固定位做了精准的位置匹配。材质与渲染环节，针对不同零部件赋予对应材质属性，框架的金属板材赋予酒红色磨砂金属材质，还原开源机型常用的彩色阳极氧化铝板质感，光杆、丝杆等传动部件赋予抛光金属材质，同步带、打印头塑料件赋予对应的工程塑料材质，导轨滑块赋予哑光金属质感，通过渲染环境的光影调整，清晰展现各部件的装配层次与结构细节，直观呈现整机的机械美感。设计思路上，该机型主打开源DIY属性，建模时充分考虑了爱好者自行加工组装的便利性，所有非标准件的结构都做了简化处理，降低加工难度，同时优化了底部打印平台的支撑结构，提升平台的平整度保持能力，减少打印过程中的平台晃动问题；整机采用倾斜式框架布局，在保证结构刚性的同时缩小了设备的占地面积，各电子元件的安装位也在建模中做了预留，包括步进电机的安装座、限位开关的固定位、走线槽的布置空间，确保三维模型可以直接用于指导实际的组装加工，也可作为3D打印机结构学习的参考案例，帮助使用者理解FDM桌面3D打印机的运动原理与装配逻辑。
