加勒特GT37款车用涡轮增压器结构设计

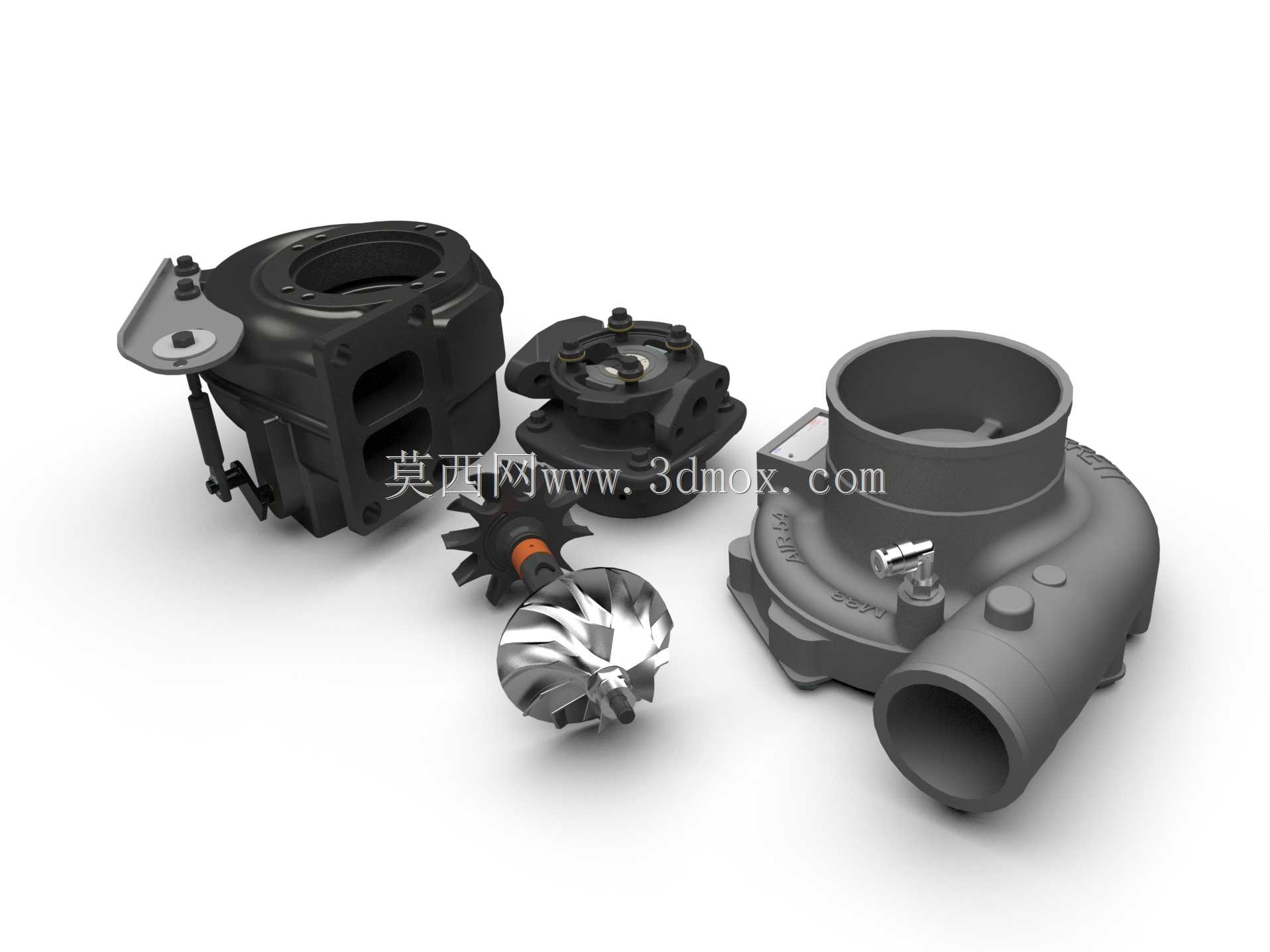

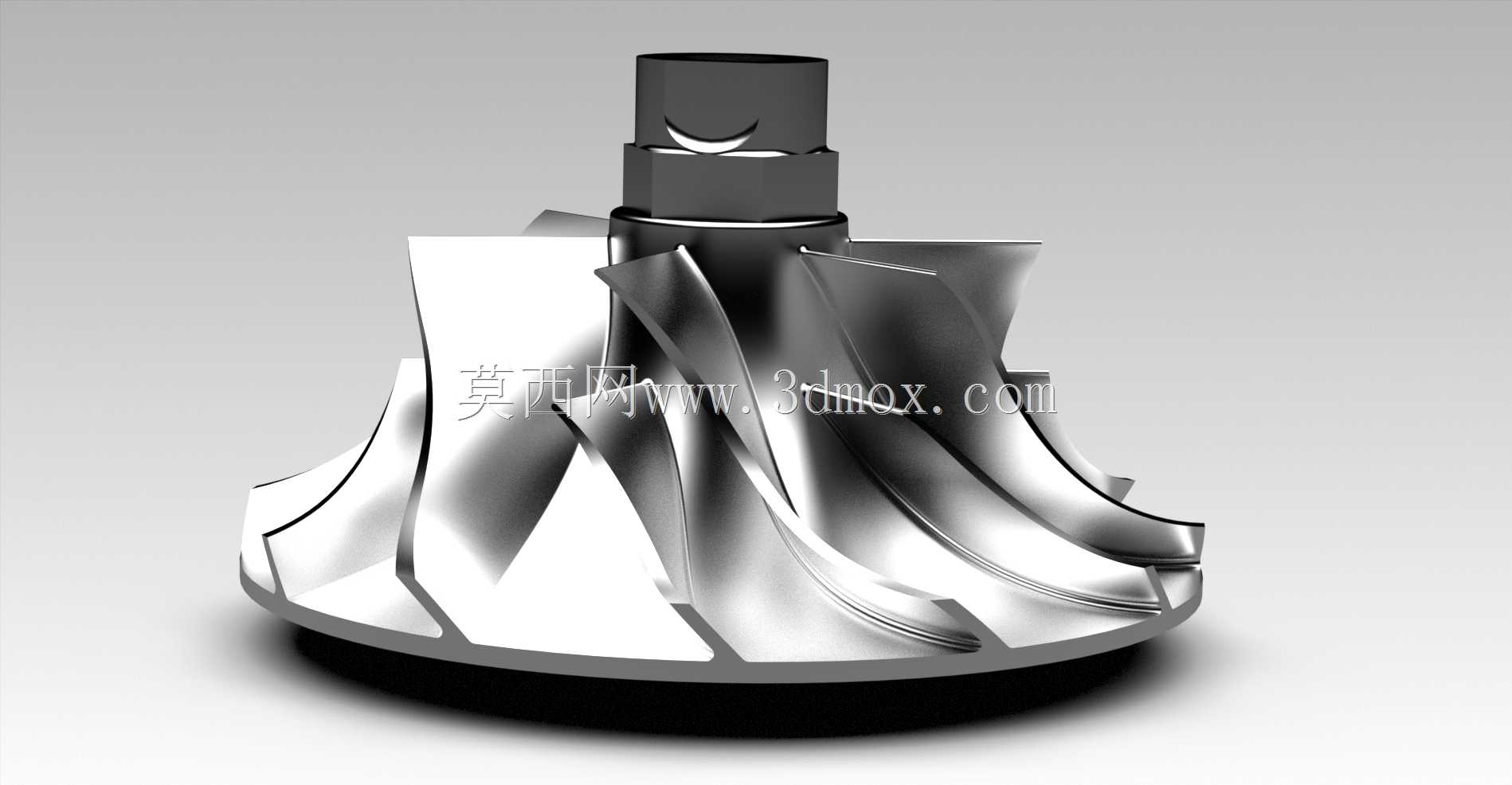

这款涡轮增压器主要面向民用乘用车、轻型商用车的小排量涡轮增压动力系统配套场景，可适配1.8T至3.0T排量区间的汽油或柴油发动机，在整车动力舱的紧凑安装空间内完成动力提升的核心功能，是当前内燃机热效率提升、小排量动力高功率化路线下的核心配套部件。在实际车辆运行中，该装置通过串联在发动机排气端与进气端之间，利用发动机排出的高温高压废气驱动涡轮端叶轮高速旋转，同轴带动压气机端叶轮将进入发动机的新鲜空气进行预压缩，大幅提升气缸进气量，让燃油在燃烧室内获得更充分的燃烧条件，在不增加发动机排量的前提下可提升30%至40%的动力输出，同时有效降低燃油消耗与尾气污染物排放，兼顾动力性能与燃油经济性表现。从功能特性来看，这款增压器采用双浮动轴承支撑结构，可稳定支撑最高每分钟十余万转的转子转速，壳体采用耐高温铸钢材质打造涡轮端壳体，可耐受近千度的排气高温，压气机端采用轻量化铝合金壳体降低整体自重，旁通阀执行机构采用真空驱动式设计，可根据发动机不同工况下的增压压力需求自动调节废气旁通量，避免高转速区间增压压力过高导致的发动机爆震、机件过载问题，同时兼顾低转速区间的涡轮响应速度，缓解传统涡轮增压器的低转迟滞问题。在设计思路上，整体结构遵循车用动力部件的紧凑化、高可靠性设计原则，将涡轮壳体、压气机壳体、轴承体、旁通执行机构进行集成化布局，尽可能压缩装置的整体外廓尺寸，适配多数横置、纵置动力平台的安装空间要求；流道设计采用经过气动优化的渐扩式压气机流道与渐缩式涡轮流道，降低气流在壳体内的流动阻力，提升增压效率，同时在壳体表面预留了标准的传感器安装位、管路连接法兰位，可直接匹配原厂的进气、排气、冷却、控制管路接口，无需额外改装即可完成配套安装。从安装边界来看，该增压器的进气口、排气口均采用行业通用的法兰连接尺寸，压气机出气口适配标准口径的中冷器连接管路，涡轮端进气口直接对接发动机排气歧管的标准安装位，旁通阀的真空控制接口采用通用快插结构，整体安装定位点与同系列量产增压器的安装尺寸完全一致，可直接作为售后替换件或改装升级件使用，安装时仅需预留足够的散热间隙，避免与周边的冷却管路、线束、发动机舱覆盖件产生运动干涉即可，整体自重控制在同级别增压器的主流水平，不会对发动机悬置系统造成额外的负载压力。
