鹞式布局单EDF动力遥控航飞装置

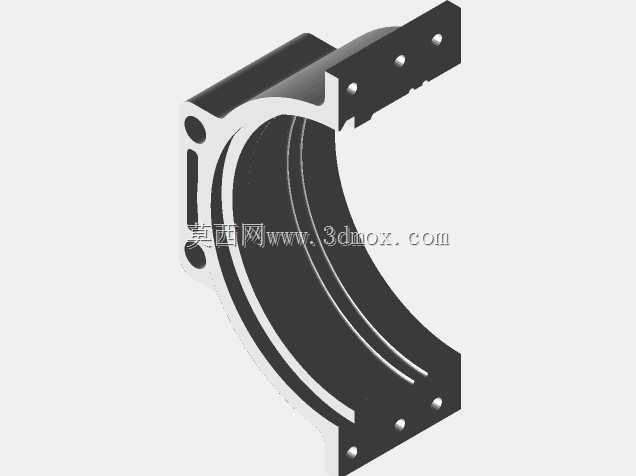

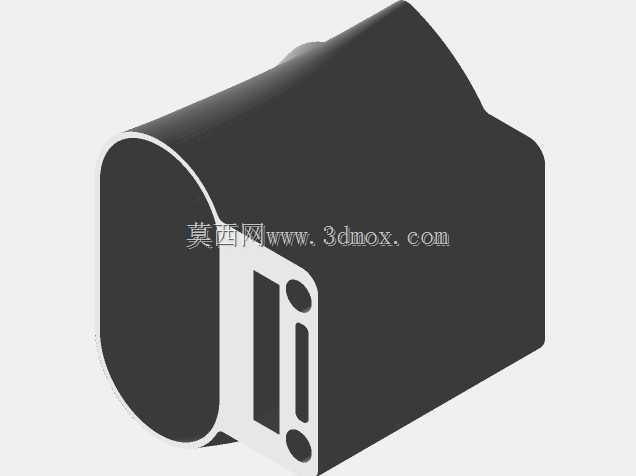

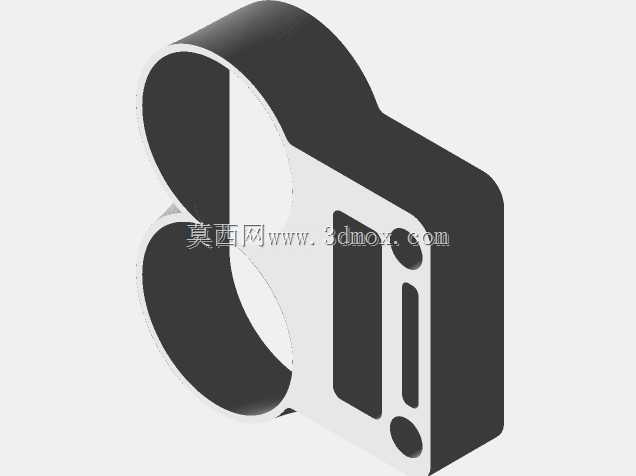

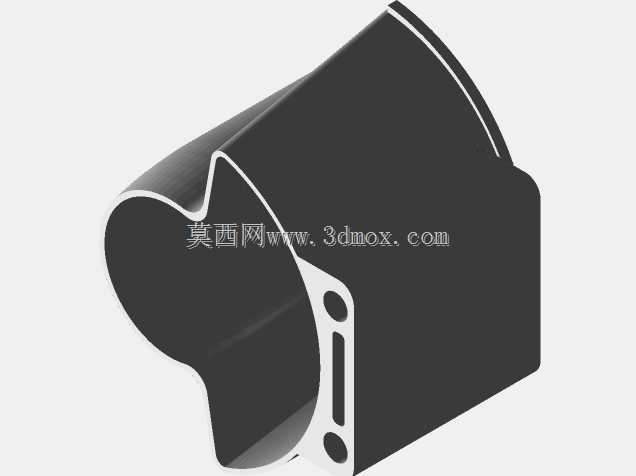

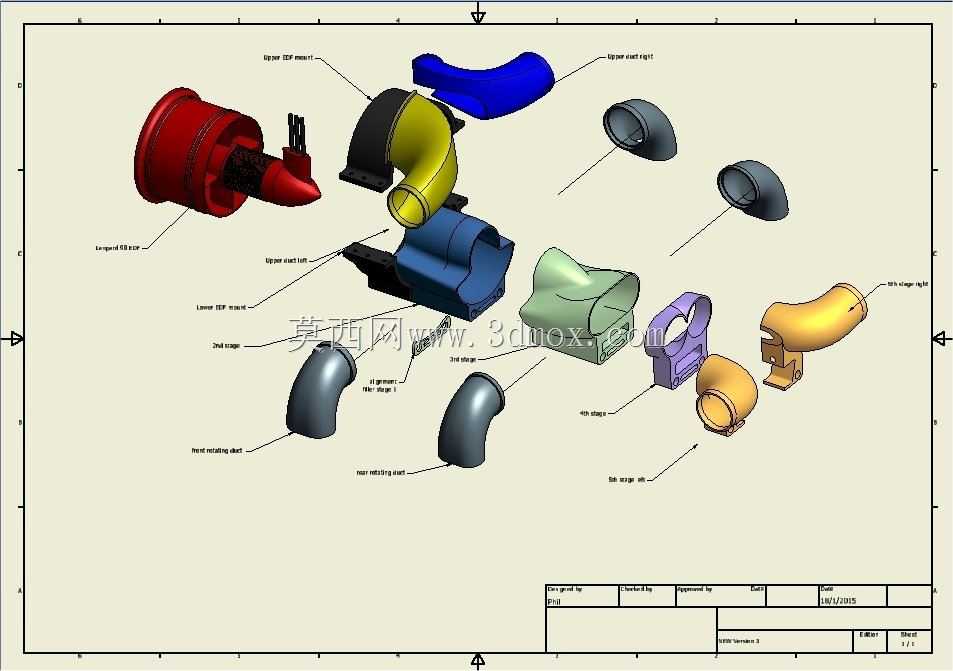

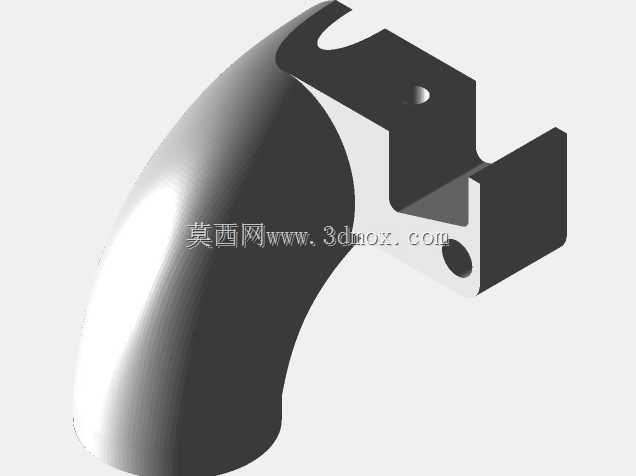

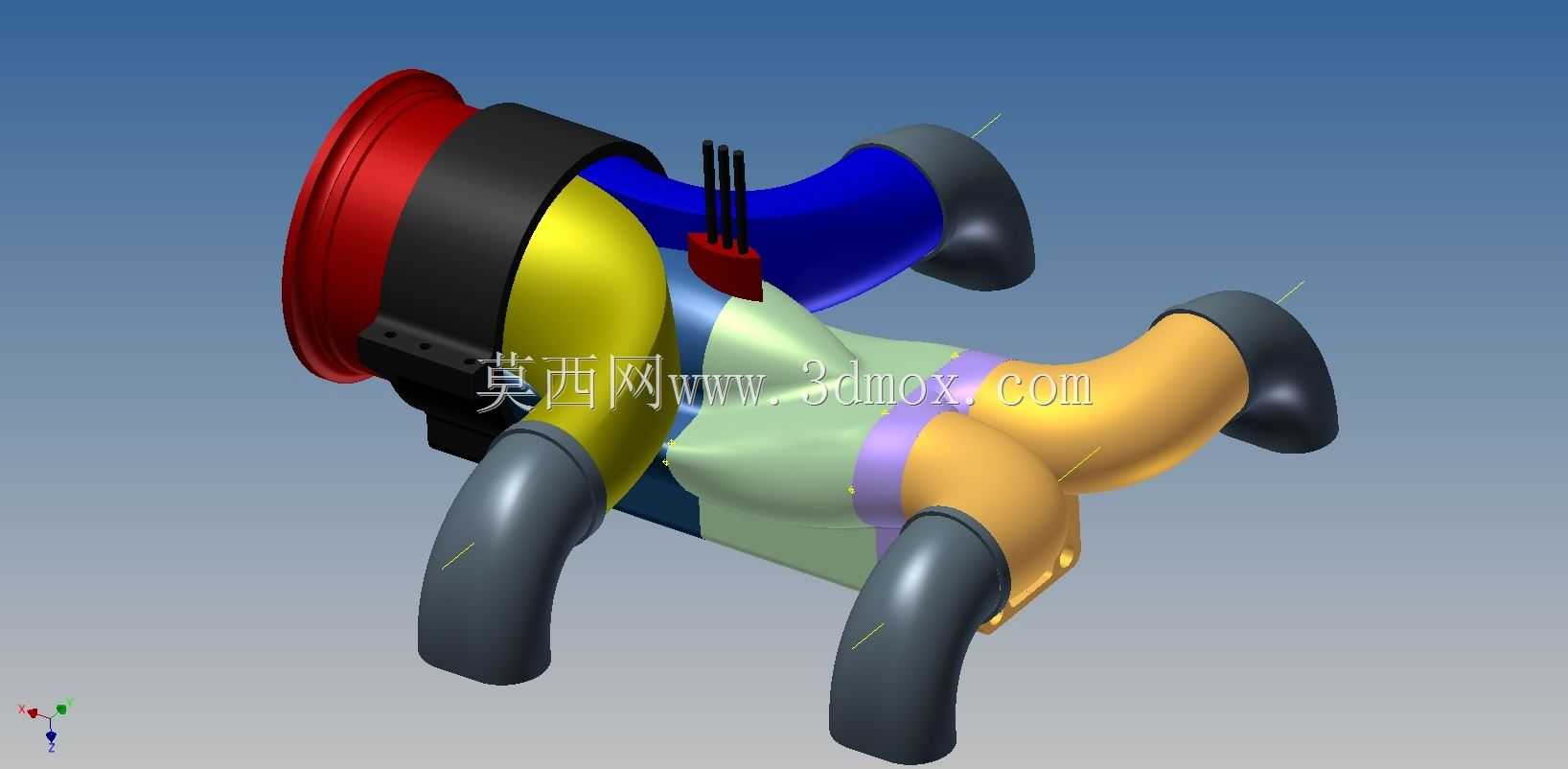

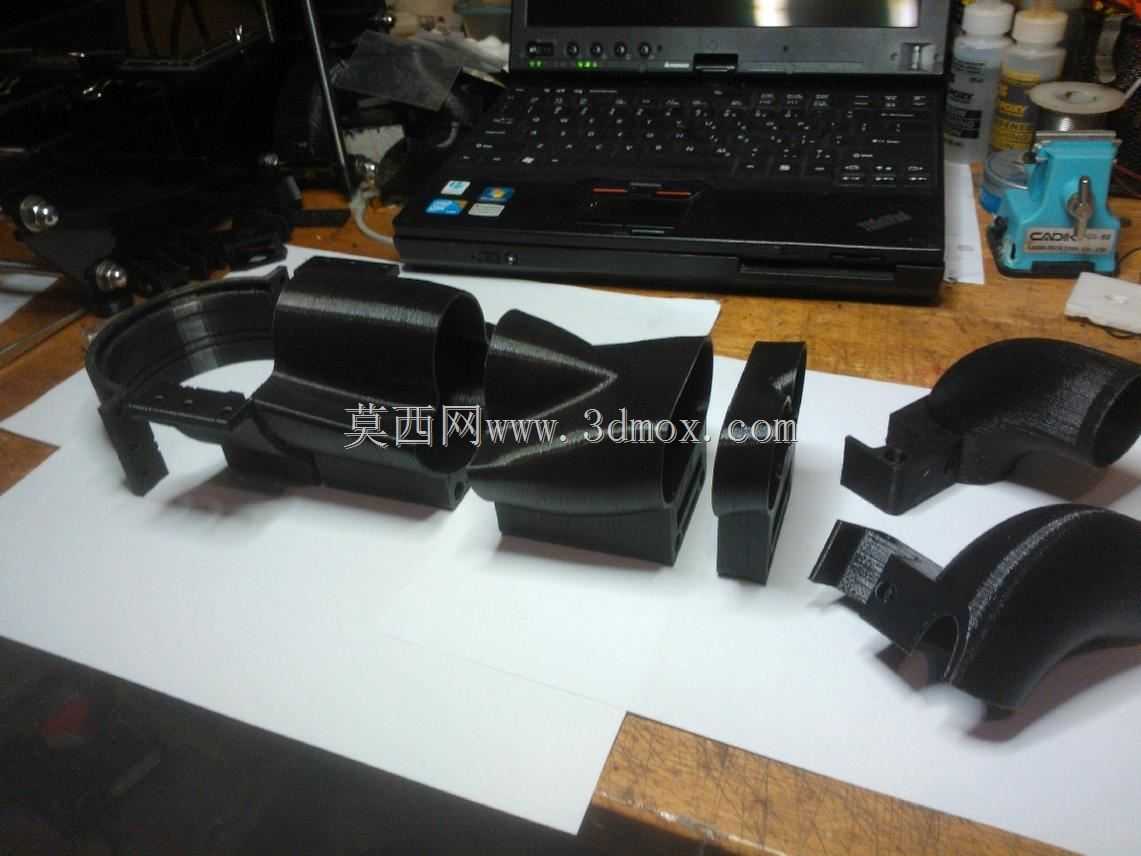

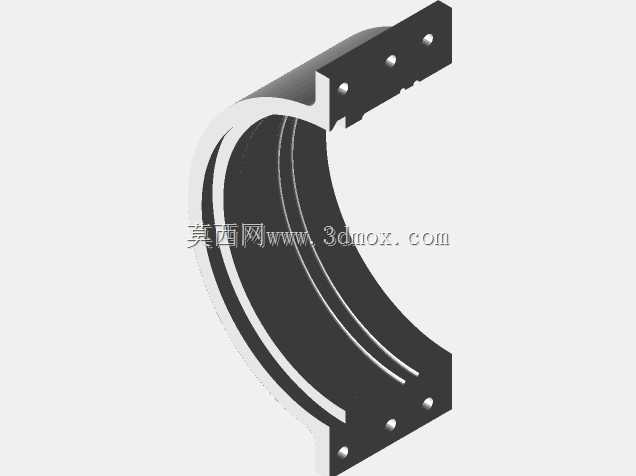

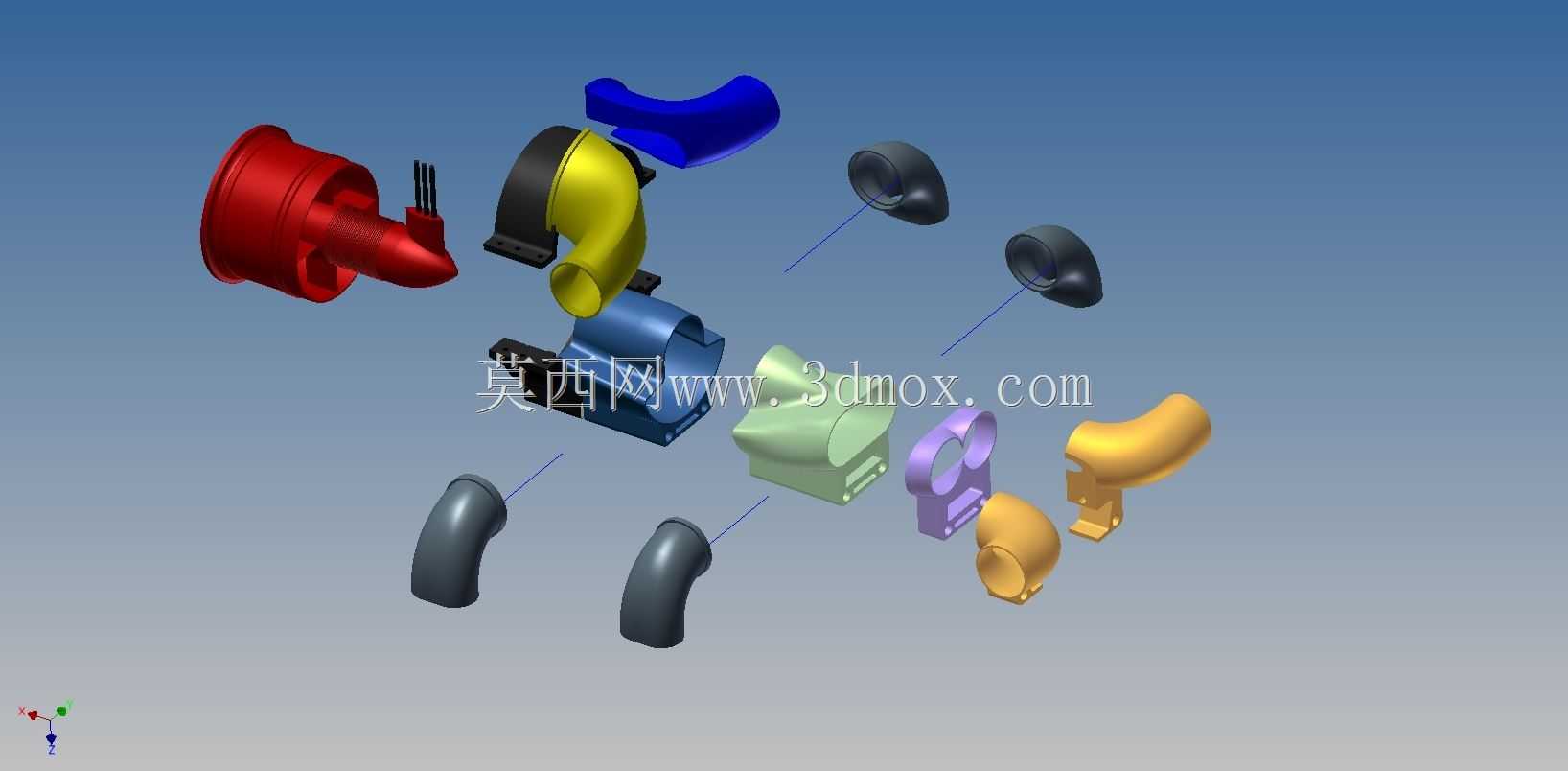

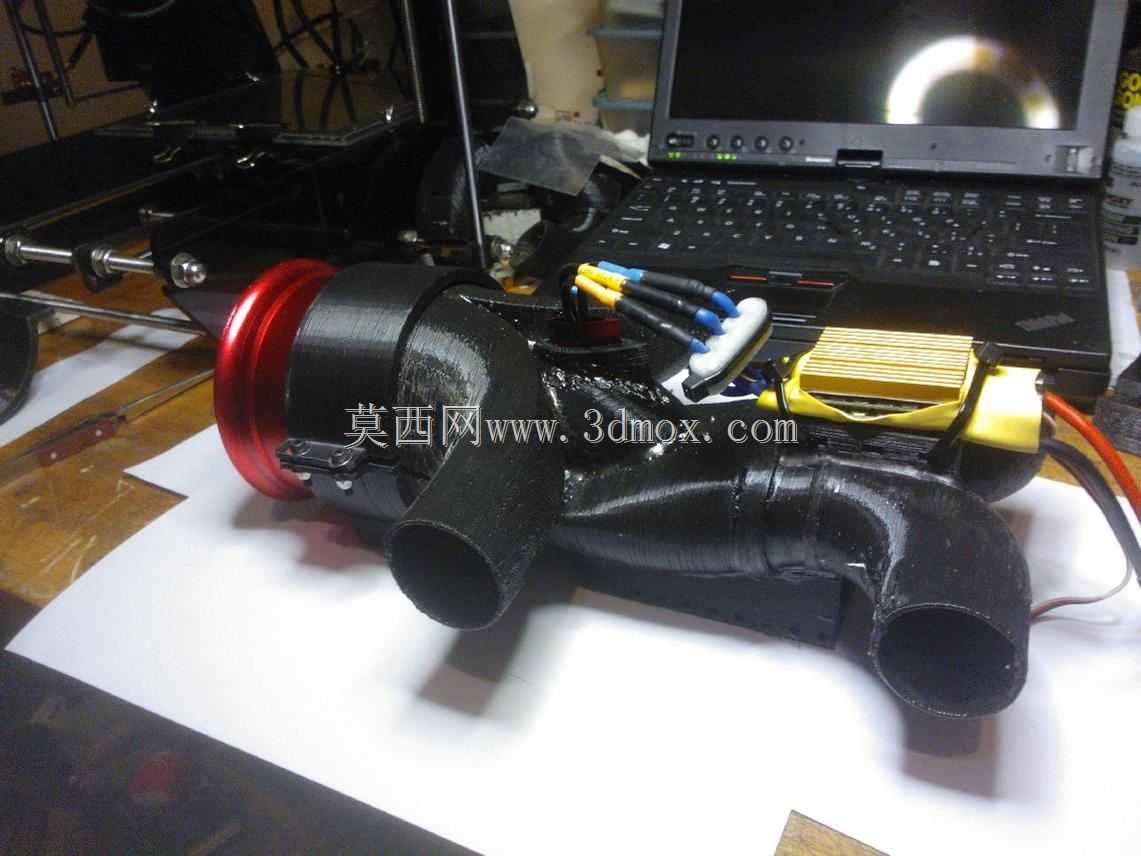

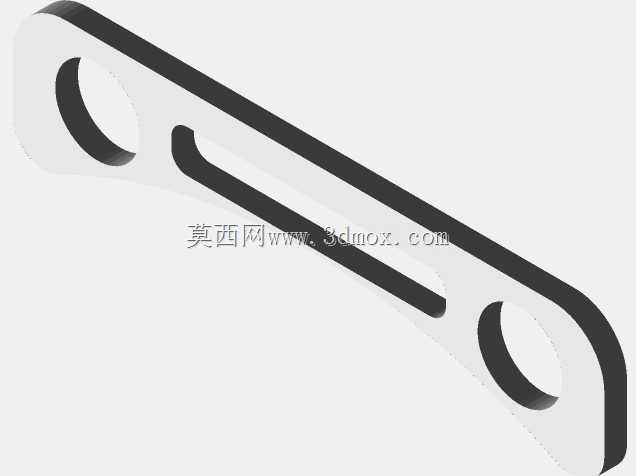

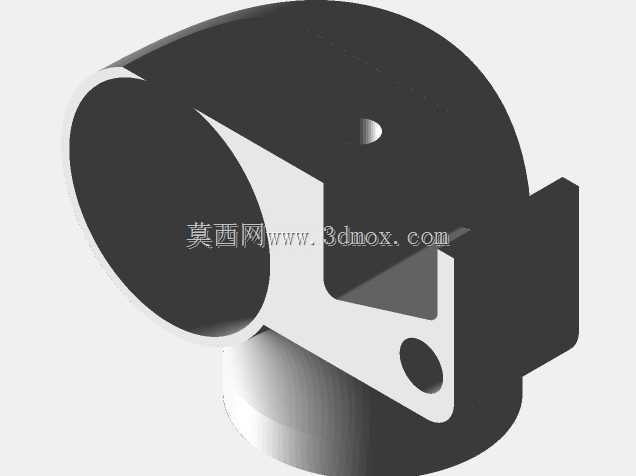

该装置面向遥控航空模型的垂直起降动力验证场景设计，核心用途是验证单一大直径电动涵道作为唯一推力来源时，能否为类鹞式布局的飞行器提供足够升力与姿态控制能力，为后续可飞的垂直起降航模机型积累动力匹配、姿态配平的核心设计数据，填补单涵道垂直起降航模在小尺寸布局下的设计验证空白。从功能特性来看，该装置围绕直径90毫米的电动涵道动力单元搭建推力分配结构，涵道进气端设置大直径整流唇口降低进气紊流损失，出气端通过多段分流式流道将涵道产生的推力分配至不同方向的喷口，四个带偏转调节结构的支撑喷口分别布置在装置主体的四个角点位置，可通过调整喷口的出气方向实现垂直升力、水平推力的切换，同时在主体上部设置独立的姿态微调进气结构，用于小幅度调整推力分配来修正悬停状态下的姿态偏移，整套结构无需额外的旋翼或外置动力单元，完全依靠单一涵道的推力分流实现不同飞行阶段的动力需求。在设计思路上，该装置优先遵循动力集中、流道顺滑的核心原则，首先确定90毫米涵道的安装位置作为整套结构的重心基准，所有分流流道的内壁均做圆弧过渡处理，避免直角弯折造成的推力损失，流道的截面面积从涵道出口到各个喷口位置按照等流量原则做渐变收窄，保证各个喷口的出气速度均匀一致；主体结构采用分块式的外形设计，不同颜色的分块对应不同的功能舱段，分别用于容纳涵道动力单元、电子调速器、飞行控制板、动力电池等组件，各个舱段之间设置定位卡扣结构，方便组装调试时快速拆装调整内部元件的位置，以此适配不同重量的电池、不同规格的电调带来的重心偏移问题。从外形尺寸与安装边界来看，整套装置的最大外轮廓以涵道进气端的红色整流唇为最大直径边界，四个支撑喷口的末端向外延伸形成稳定的四点支撑结构，在地面静态测试时可直接依靠四个喷口的末端橡胶缓冲垫平稳放置在水平台面上，无需额外的测试支架；涵道单元采用快装式结构嵌入主体中部的安装舱，安装位设置环形定位台阶保证涵道轴线与主体中心轴线重合，避免涵道运转时的偏心振动影响整体稳定性；各个偏转喷口的转动角度范围预留足够的调节余量，在垂直悬停状态下喷口可完全向下提供升力，在平飞状态下喷口可向后偏转提供水平推力，转动过程中喷口与主体外壳之间预留足够的间隙，不会出现结构干涉问题，整套结构的所有突出部件均做圆角钝化处理，避免调试过程中剐蹭损伤线路或操作人员。
