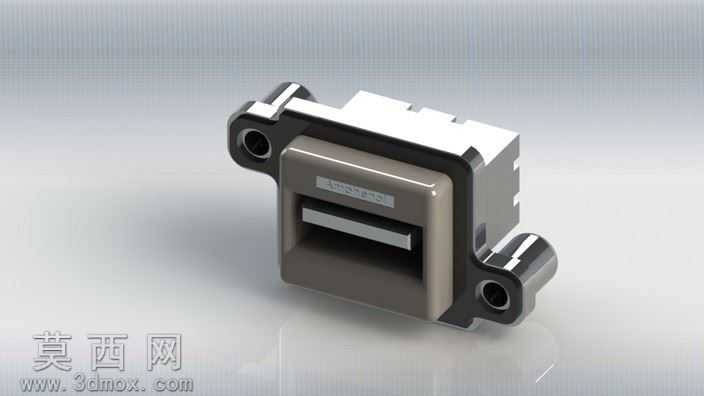

面板式USB连接器三维结构设计

本作品为面板安装型USB连接器的三维参数化模型，建模过程严格遵循USB接口通用规范与面板安装类接插件的结构设计要求，采用SolidWorks完成全特征建模，整体模型无外部参考、无建模错误，所有特征均可编辑修改，可直接用于产品结构验证、面板开孔匹配设计或装配场景模拟。建模阶段首先完成接口公母端配合基准的搭建，精准还原USB接口的插拔配合尺寸，确保接口内部接触弹片、绝缘基座的相对位置符合通用传输标准，避免出现插拔干涉、配合错位的问题；其次针对面板安装的使用场景，设计了两侧带安装孔的固定耳结构，安装孔的孔径、孔距与沉台尺寸均适配常规面板安装的螺丝规格，固定耳与主体基座的过渡位置做了加强筋处理，提升安装后的结构强度，避免长期插拔受力导致固定耳断裂。材质与渲染阶段，针对不同部件的实际材质属性分别赋予对应材质：外壳金属部分采用哑光镀镍金属材质，调整金属粗糙度与反射参数还原工业接插件的金属质感，避免过度反光造成的视觉失真；绝缘基座部分采用深灰色阻燃工程塑料材质，添加细微的磨砂纹理参数还原塑料件的表面质感；接口内部的接触弹片采用亮面锡磷青铜材质，区分金属部件的不同表面处理效果；安装固定耳的金属部分与主体外壳做了细微的色差处理，还原实际产品中不同部件的工艺差异。结构设计上充分考虑实际生产的可行性，主体外壳与绝缘基座的卡扣配合结构做了合理的拔模斜度，安装孔的沉台深度适配常规面板的厚度范围，接口前端的防护边框略高于接口平面，可在插拔过程中对接口内部结构起到防护作用，避免外力磕碰损坏内部弹片；模型整体拆分了外壳、绝缘基座、接触弹片、固定耳等独立零部件，可直接生成爆炸视图用于产品装配说明，也可导入其他三维软件进行干涉检查、力学仿真等后续工作，适配电子产品结构设计、机箱面板设计等场景的使用需求。
