并联臂三角洲结构桌面级3D打印设备

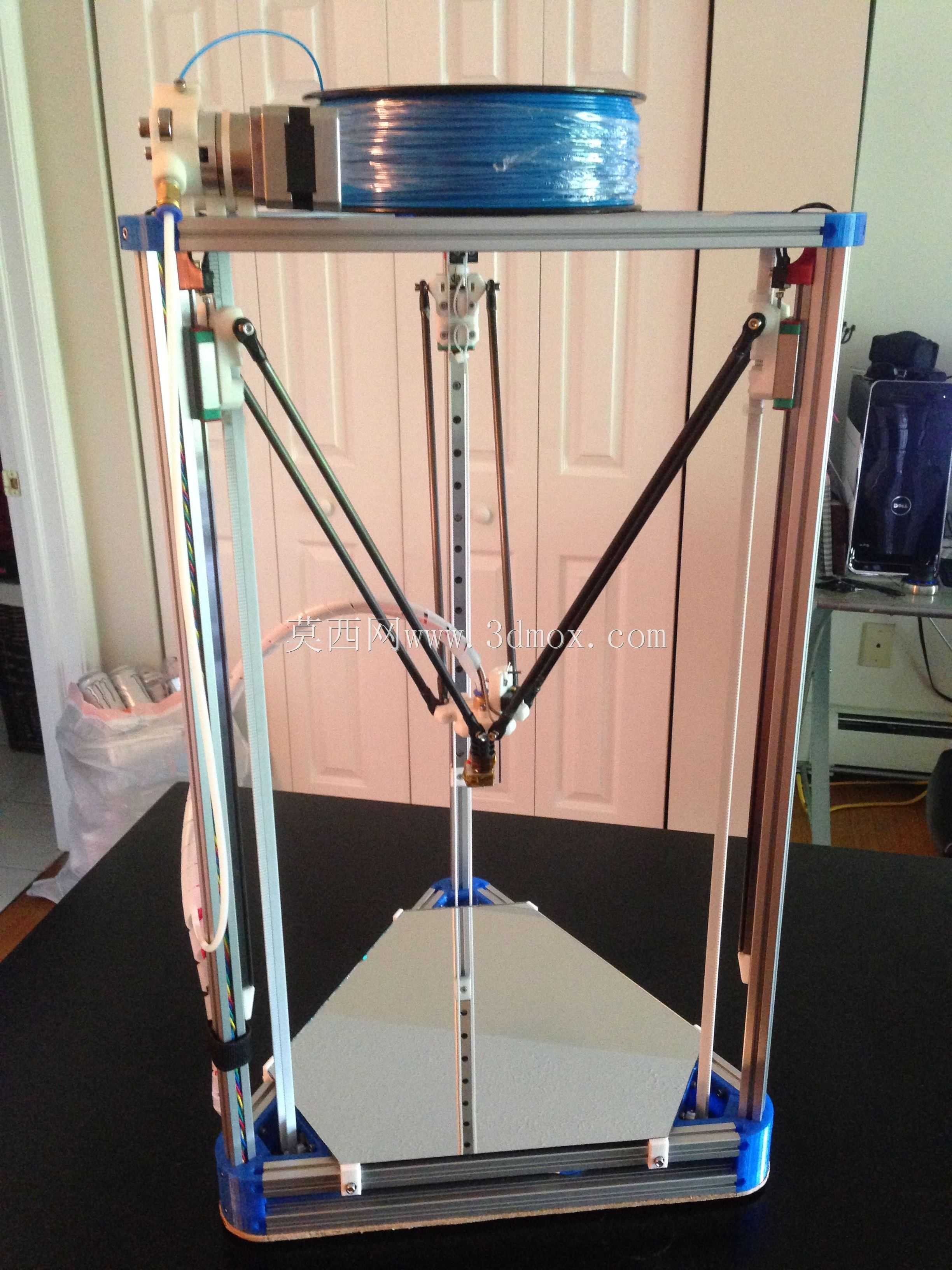

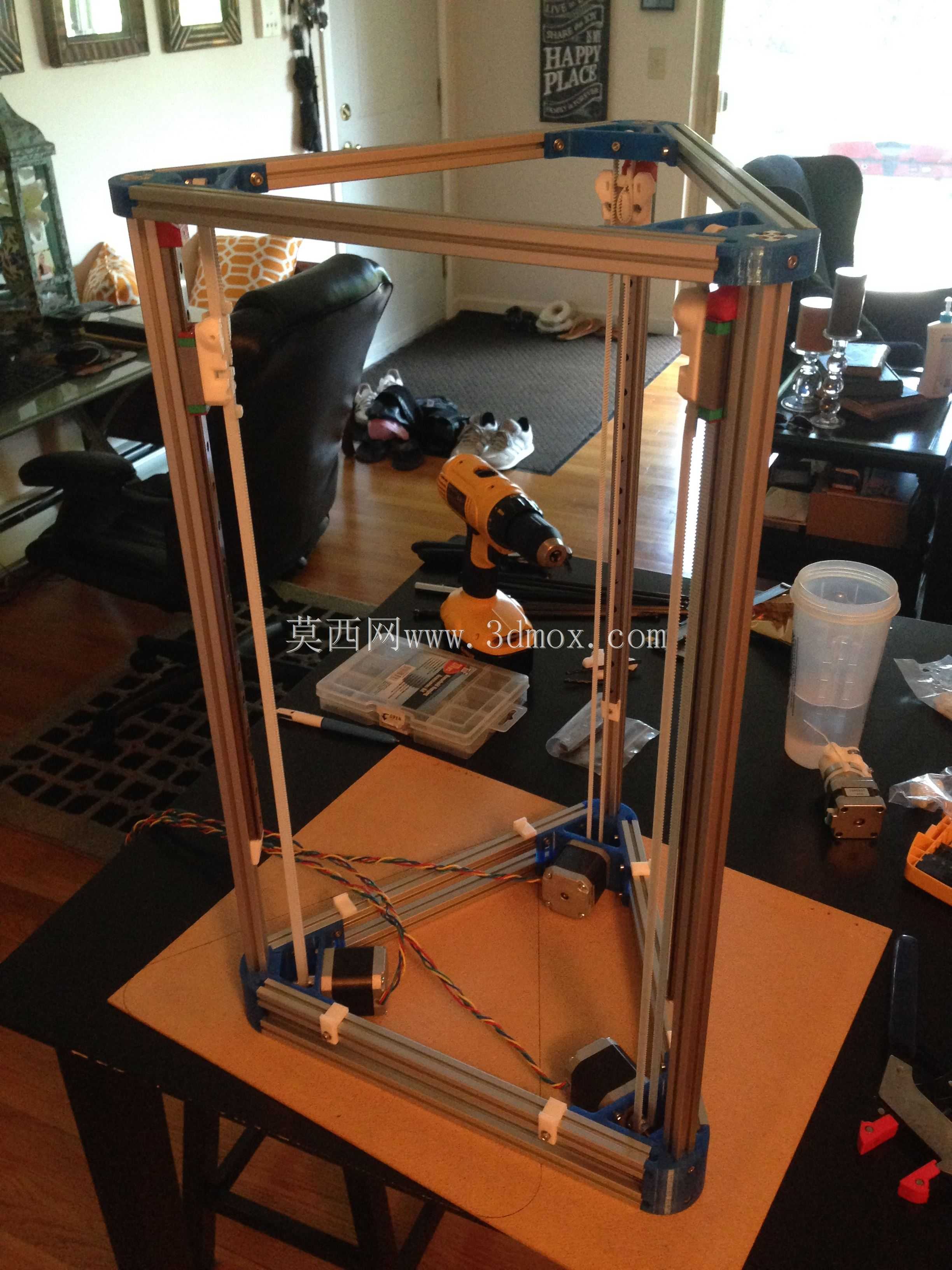

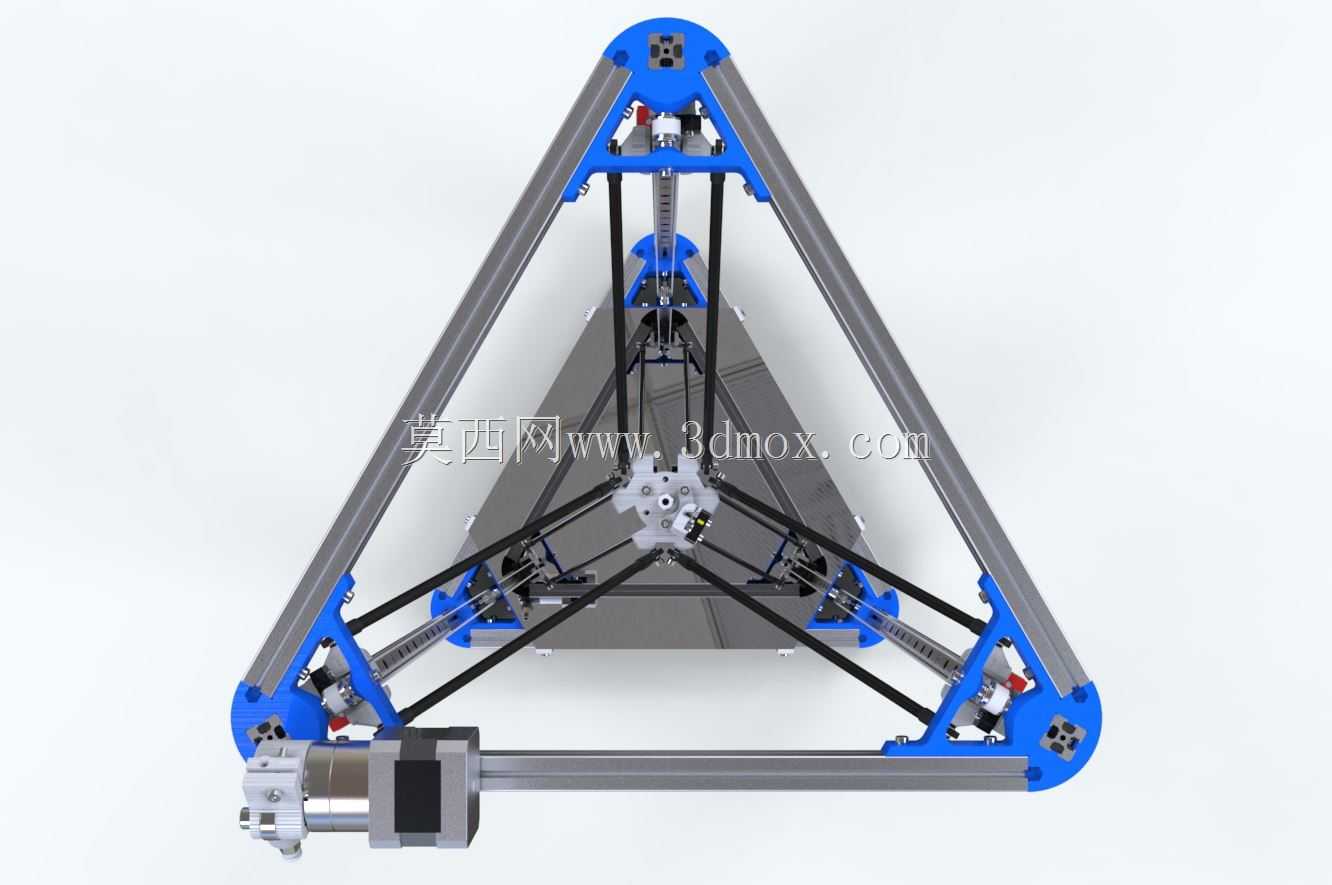

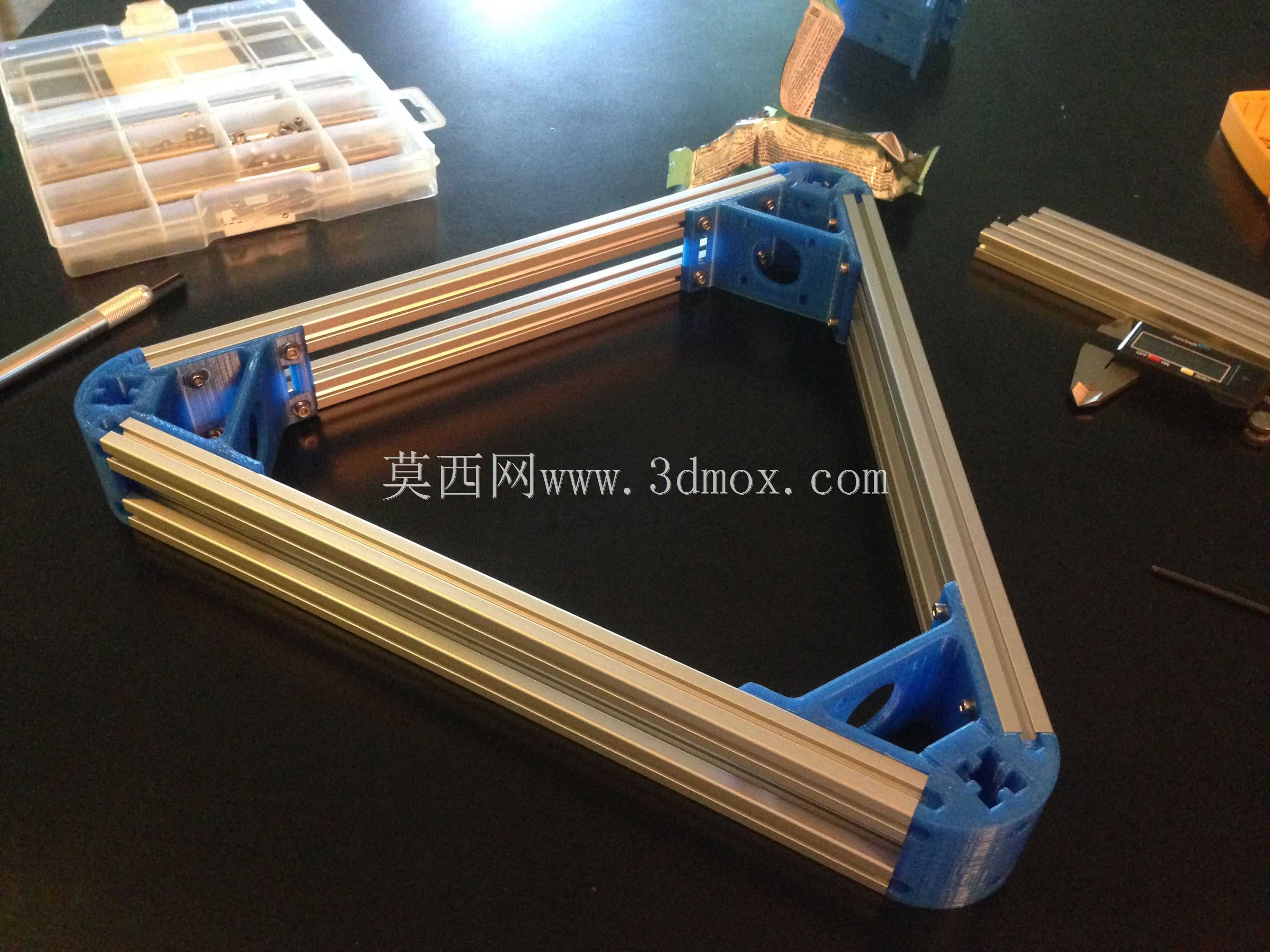

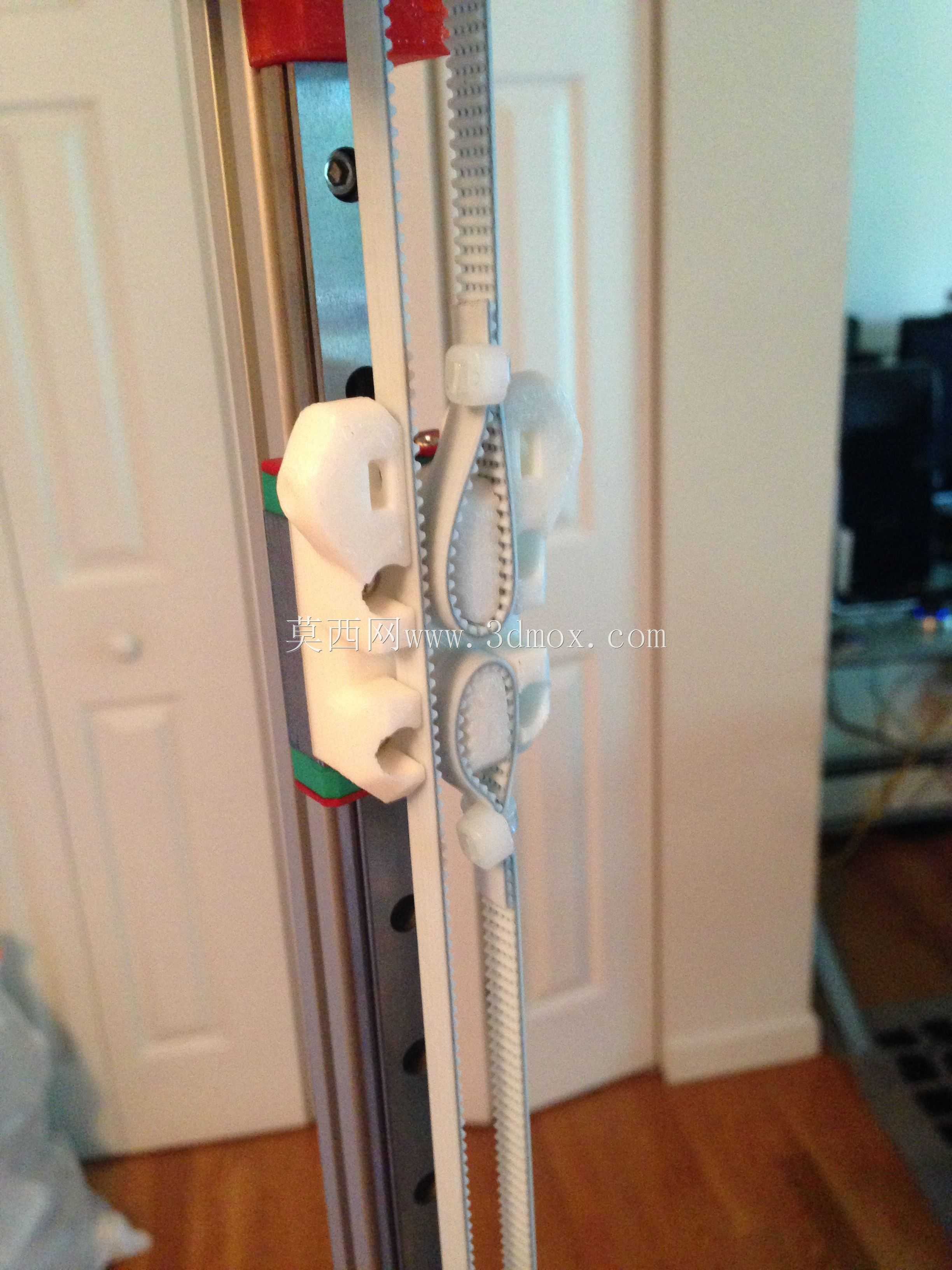

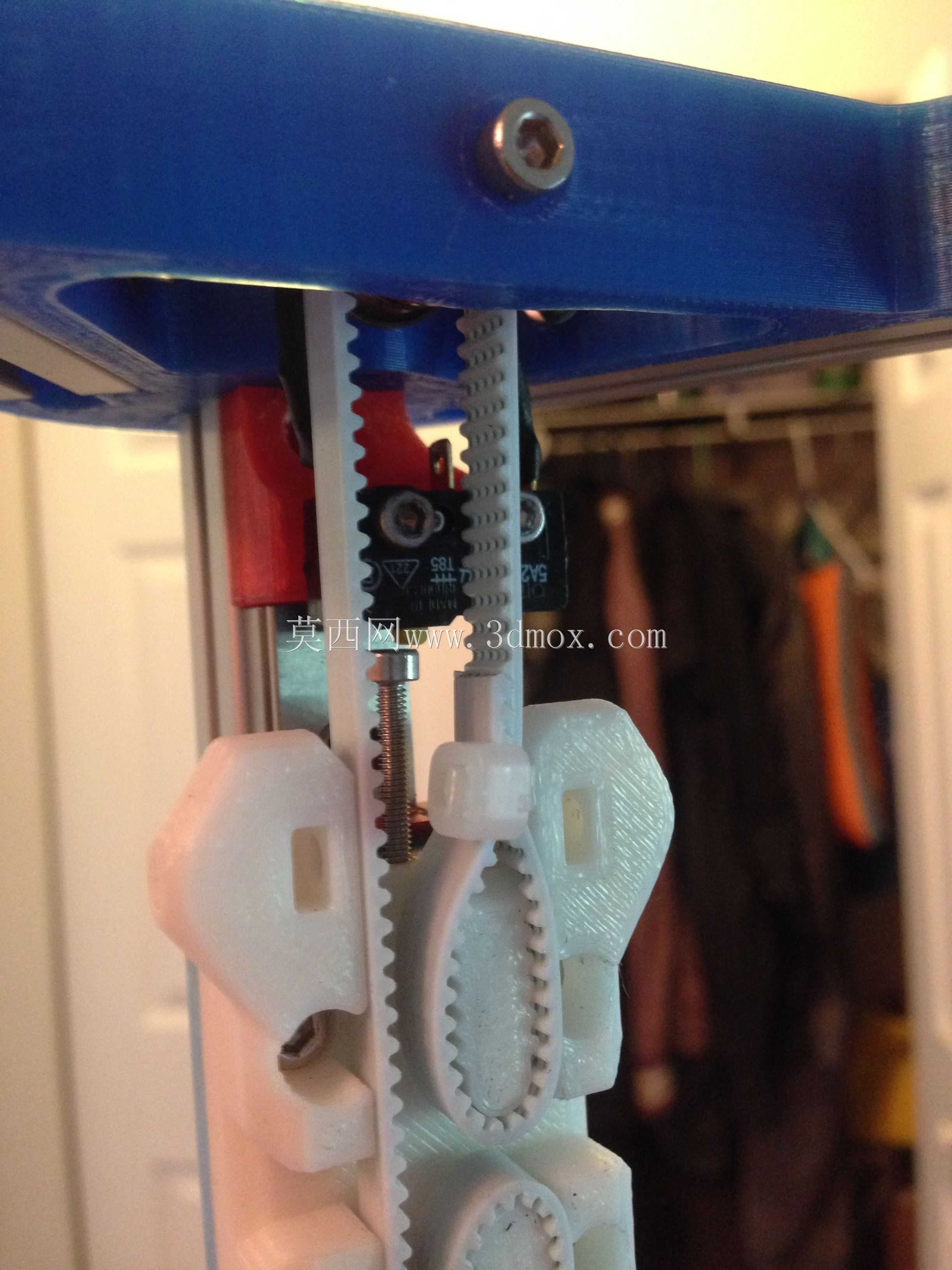

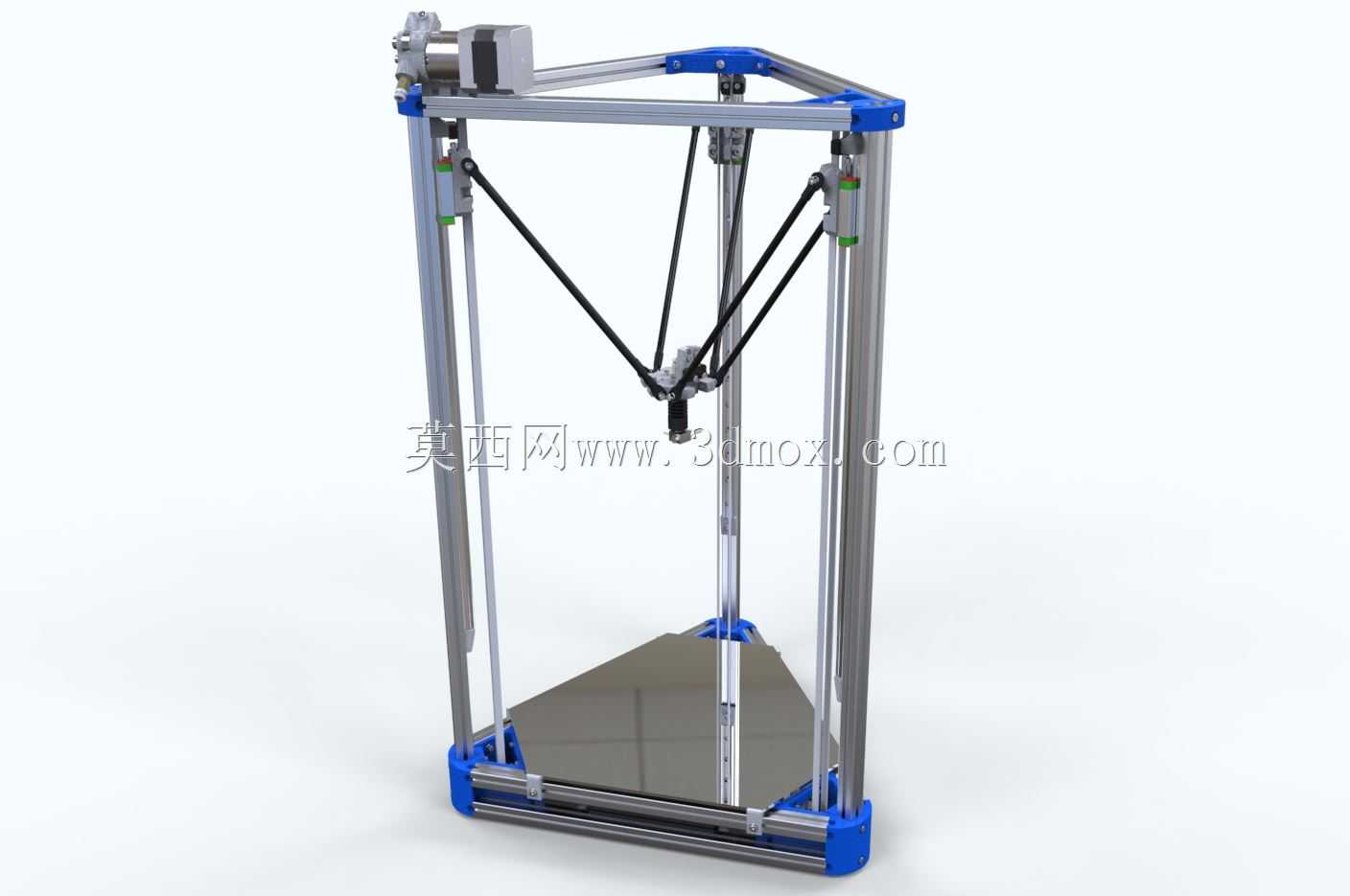

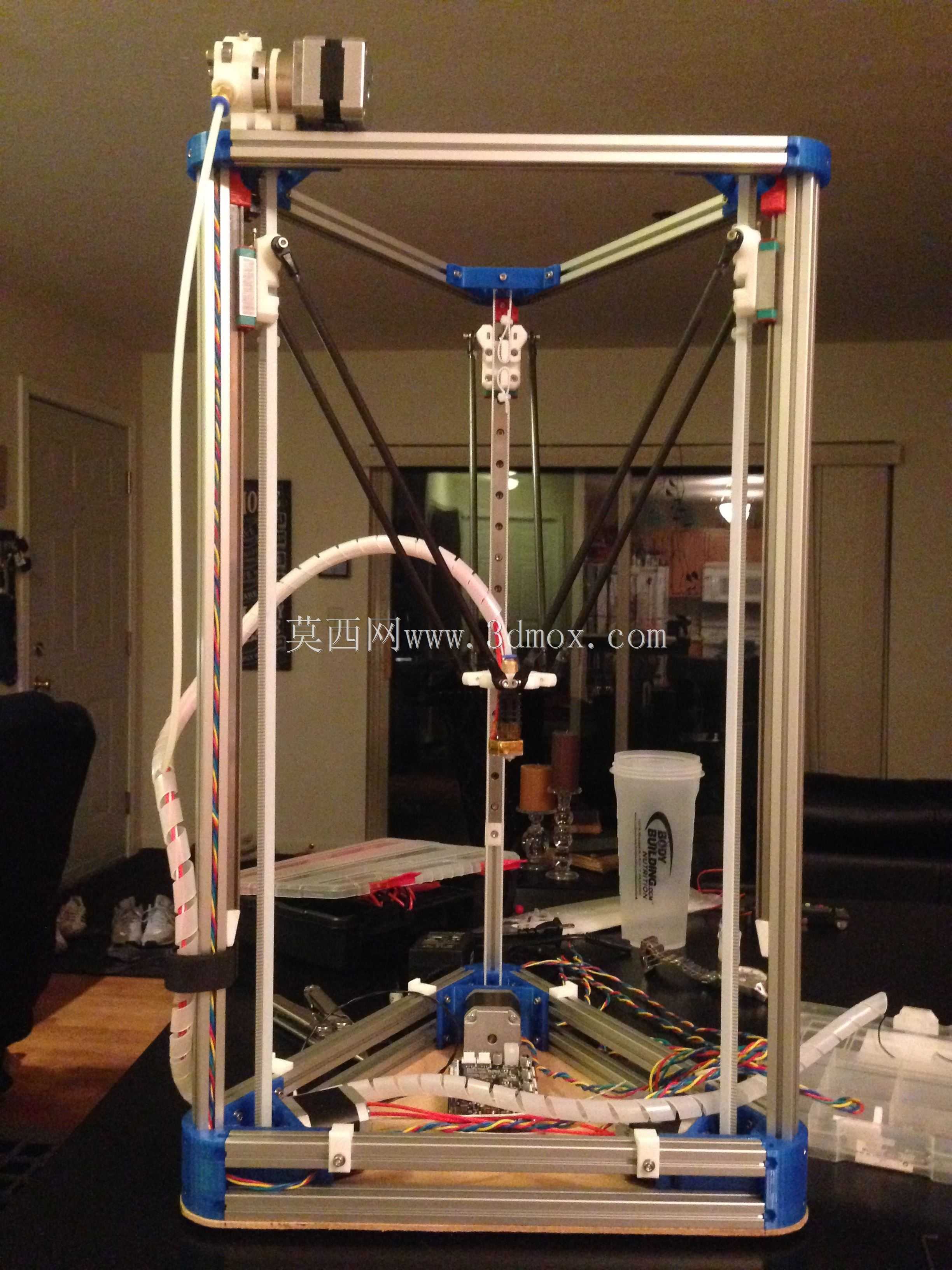

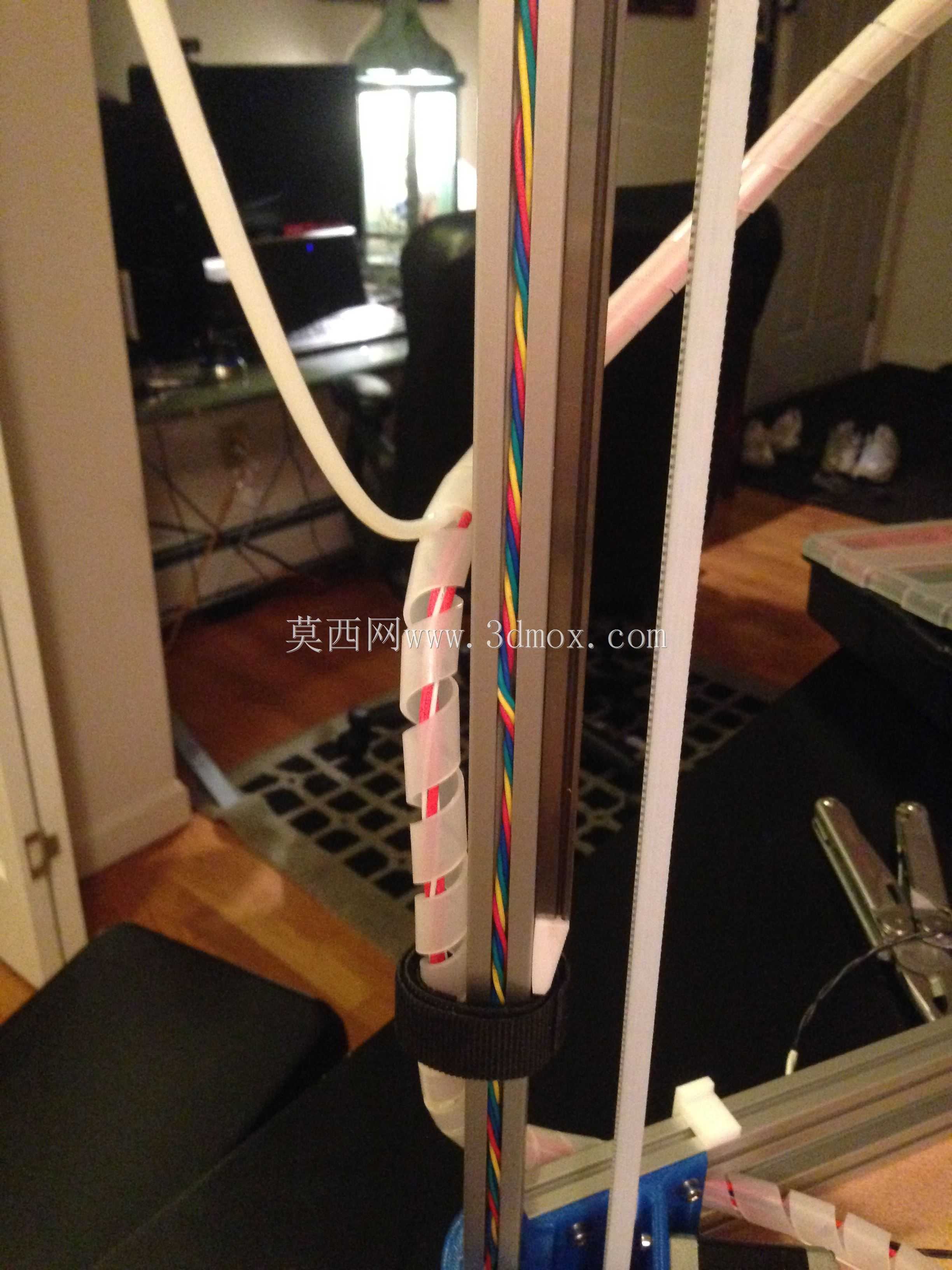

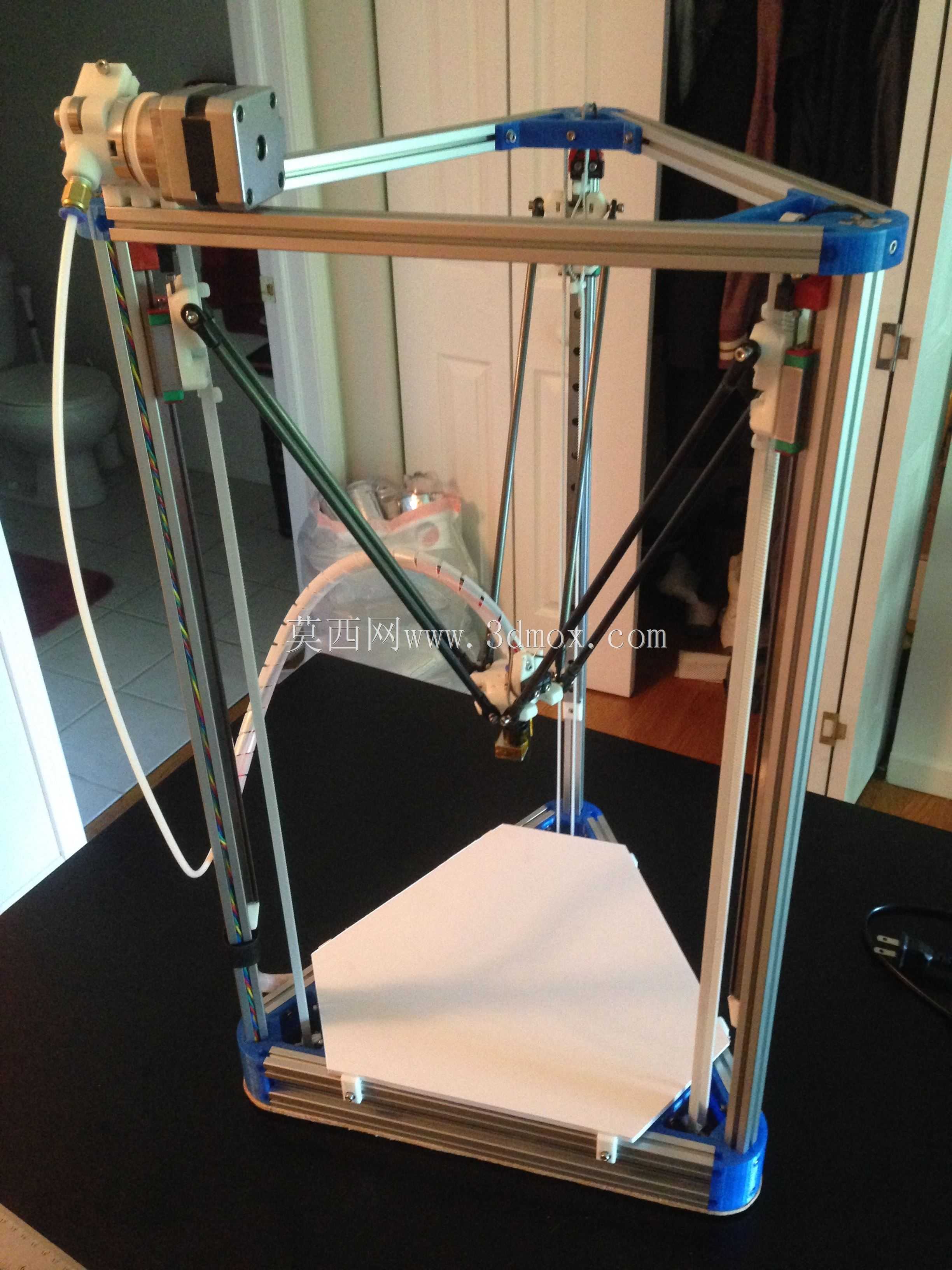

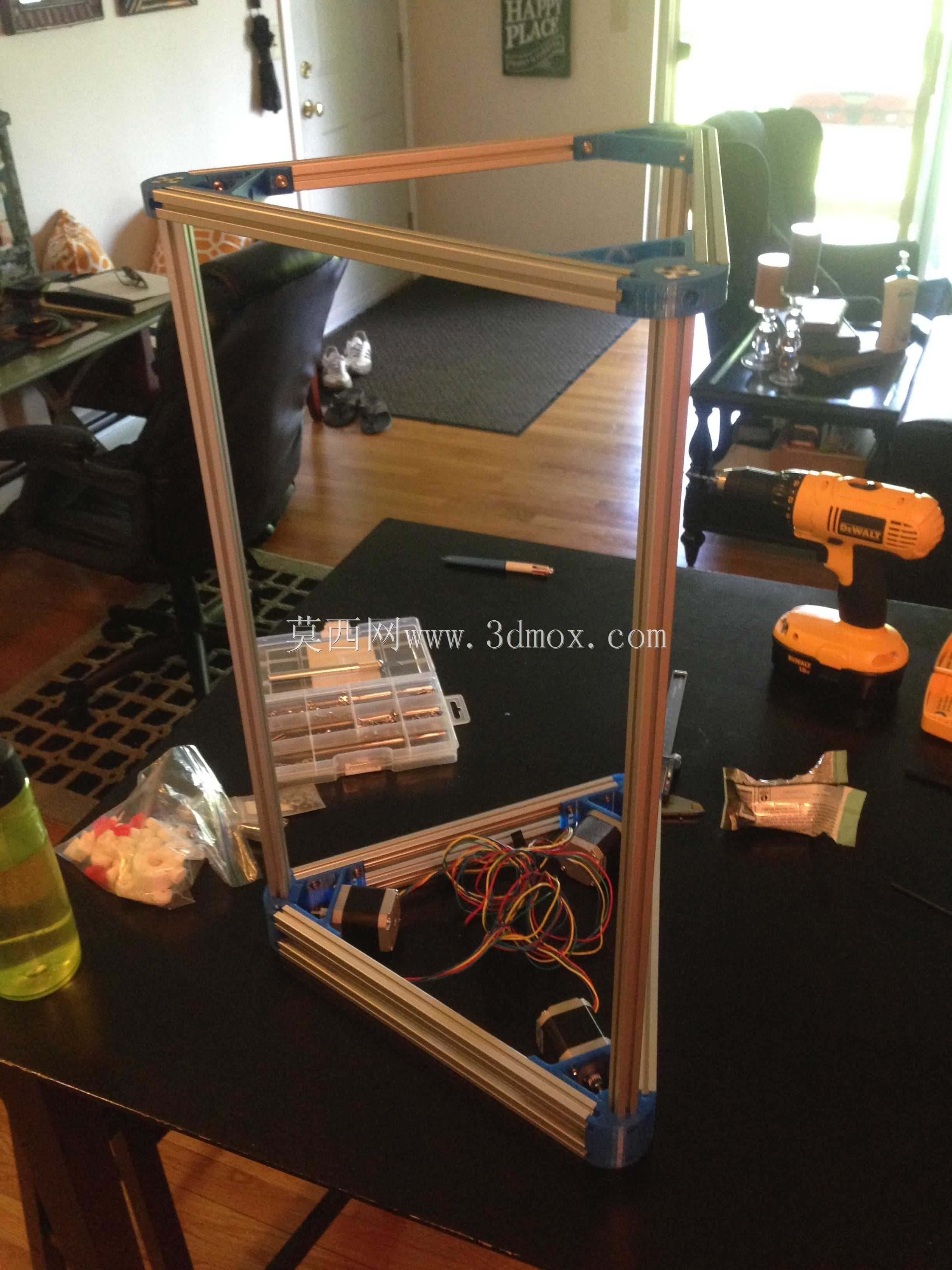

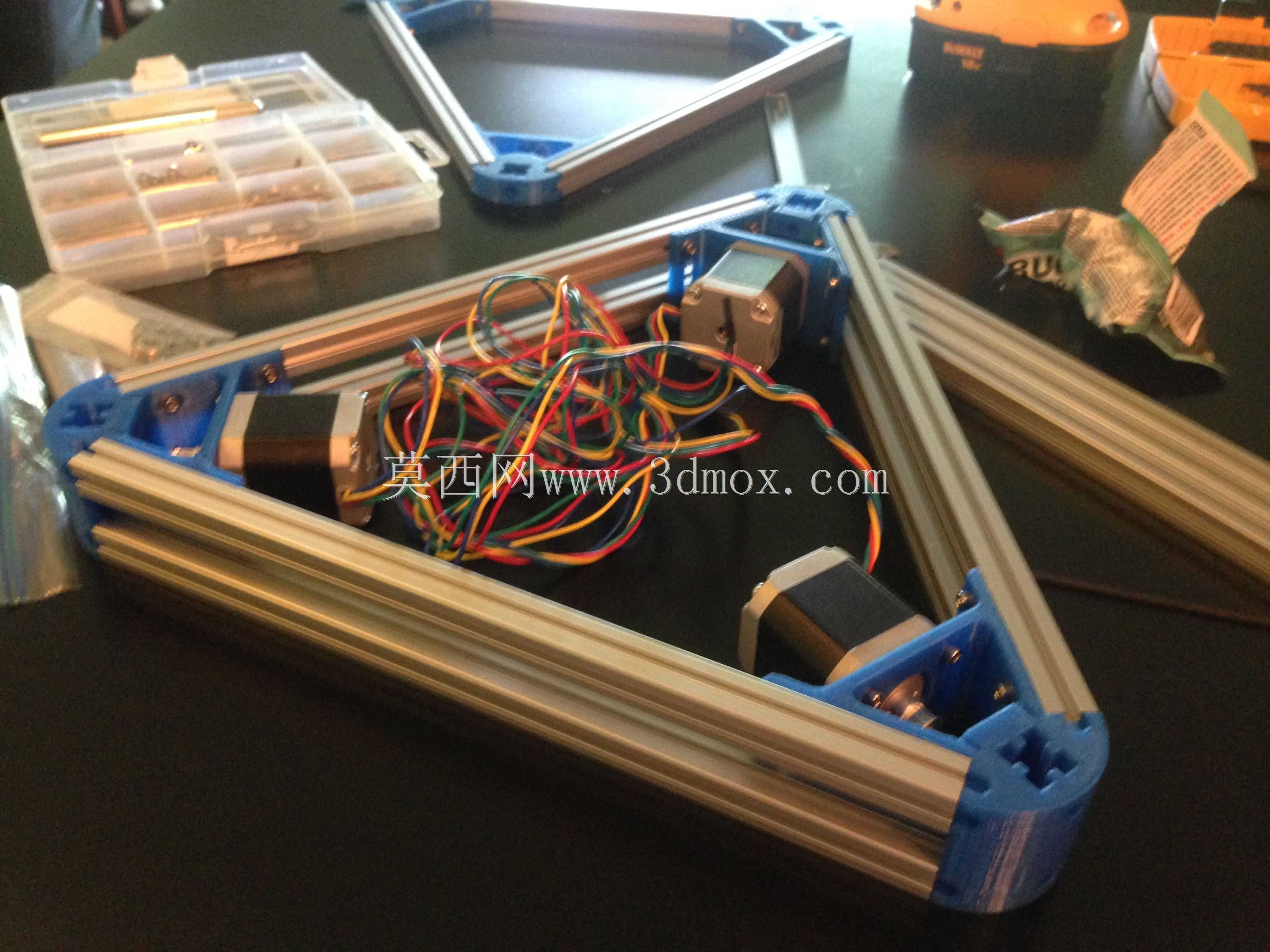

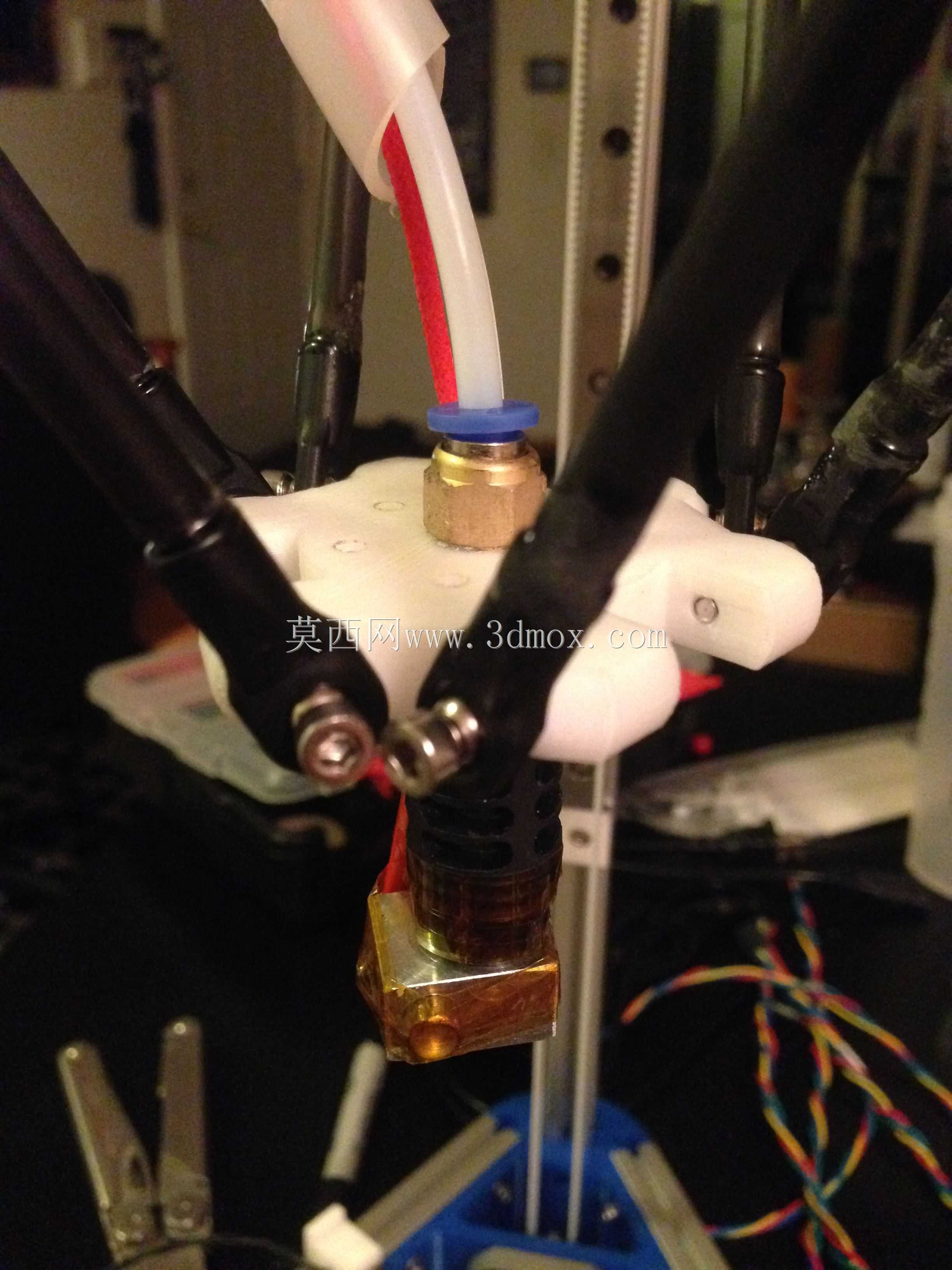

这款并联臂构型的桌面级增材制造设备，主要面向个人创客、小型工作室、校园创新工坊以及中小批量定制加工场景使用，能够满足创意模型打样、简易功能件制作、教学演示操作、个性化文创产品产出等多类实际需求，可将三维数字模型直接转化为实体塑件，省去传统机加工的复杂装夹、多工序切换步骤，大幅降低小尺寸定制件的制作门槛。设备采用经典的三角洲并联运动结构，三根竖直布置的线性导轨呈正三角形排布，每根导轨上搭配独立的滑台传动组件，通过三组等长的碳纤维并联臂连接至中心打印头，依靠三个滑台的同步上下位移，配合并联臂的铰接传动，实现打印头在圆柱形成型空间内的X、Y、Z三轴精准运动，相比传统笛卡尔结构的同规格打印设备，该结构运动惯量更低，打印头移动速度更快，高速运行时的整机震动更小，成型表面质量更稳定。设备整体框架采用标准工业铝型材拼接搭建，边角位置使用高强度蓝色工程塑料连接件做紧固封装，既保证了整机框架的结构刚性，又控制了整体自重，底部正三角形的平台基座预留了充足的调平机构安装位，可配合热床平台实现ABS、PLA等多种耗材的打印作业，顶部的型材框架预留了挤出机、走线槽、限位开关的安装位置，所有运动部件的走线均沿型材内腔布置，避免运动过程中线缆剐蹭干涉。从安装边界来看，设备整体占地为正三角形投影，所需放置空间远小于同成型尺寸的箱式笛卡尔结构打印机，对桌面摆放的空间要求更低，框架外侧无突出的尖锐部件，日常使用时的安全冗余更高。设计过程中充分考虑了DIY组装的便利性，所有连接点位均采用标准件适配，无需定制特殊加工零件即可完成整机组装，并联臂的铰接位置采用带自润滑特性的关节轴承，长期往复运动下的磨损量极低，可长时间维持运动精度，打印头位置预留了E3D系列通用热端的安装接口，用户可根据自身耗材使用需求快速更换不同规格的喷嘴、热端组件，适配不同层厚、不同打印速度的作业要求。设备的成型空间为中心区域的圆柱形区域，相比方形成型空间，并联臂结构在圆柱区域内的运动精度一致性更好，不会出现边角位置运动误差放大的问题，能够稳定输出尺寸精度符合要求的打印件，无论是制作结构验证用的功能零件，还是展示用的精细文创模型，都能保持稳定的成型表现。
