双同步带轮正时传动组件结构设计

项目分类:齿轮 发布时间:2021-04-23 ID:144352
  • 双同步带轮正时传动组件结构设计
  • 双同步带轮正时传动组件结构设计
  • 双同步带轮正时传动组件结构设计
  • 双同步带轮正时传动组件结构设计
  • 双同步带轮正时传动组件结构设计
  • 双同步带轮正时传动组件结构设计
  • 双同步带轮正时传动组件结构设计
  • 双同步带轮正时传动组件结构设计

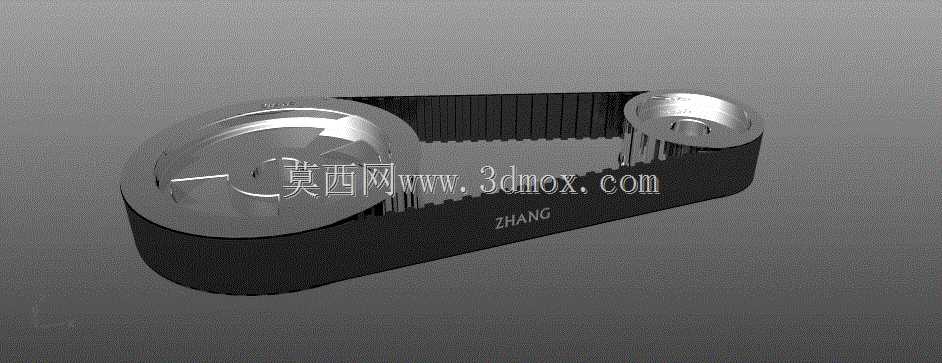

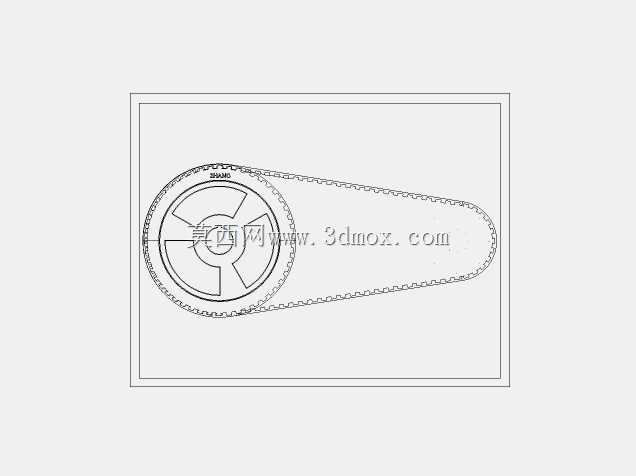

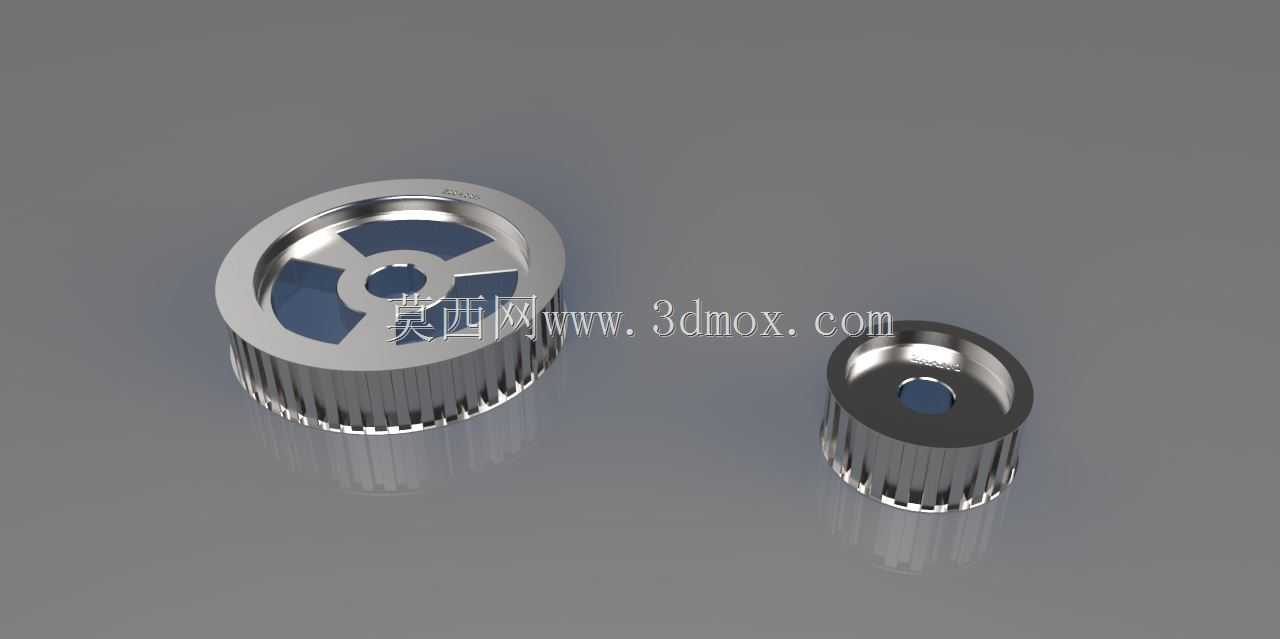

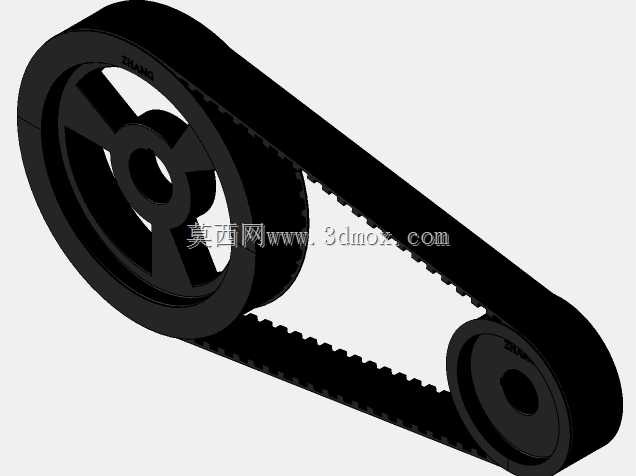

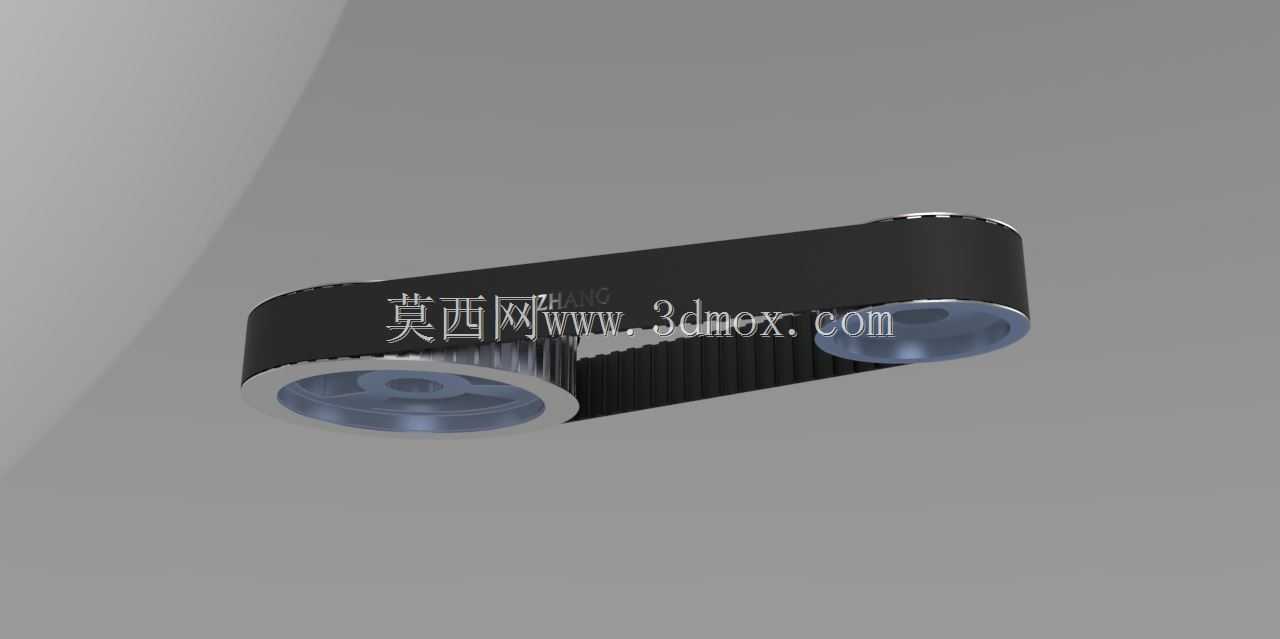

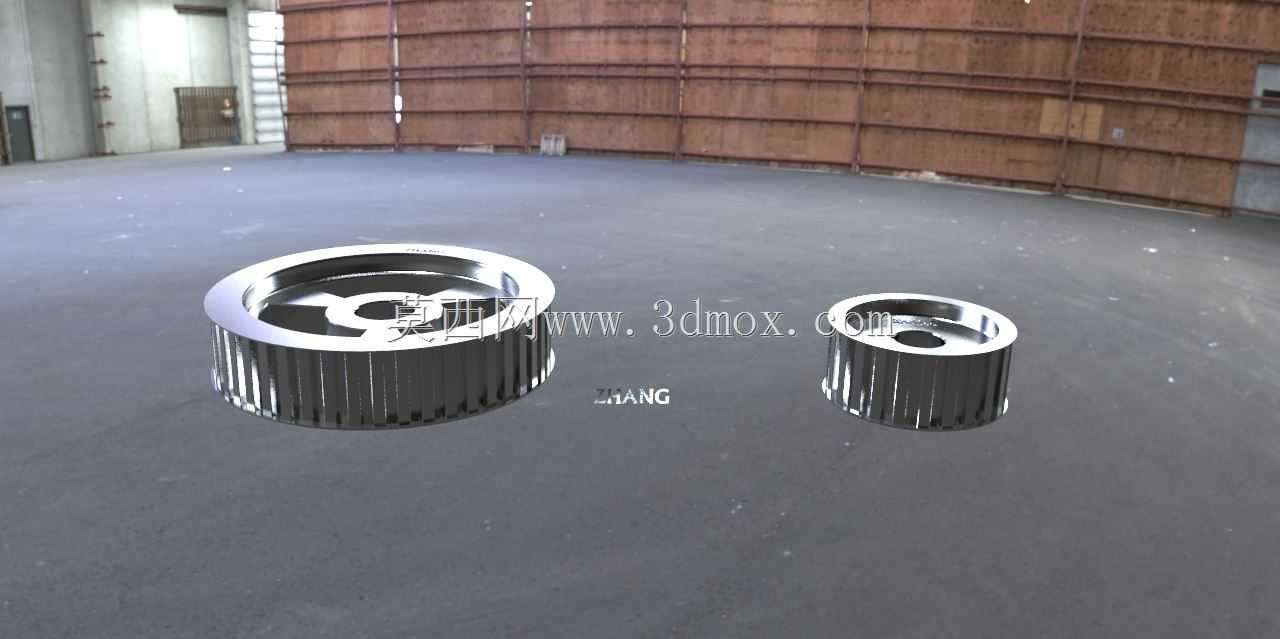

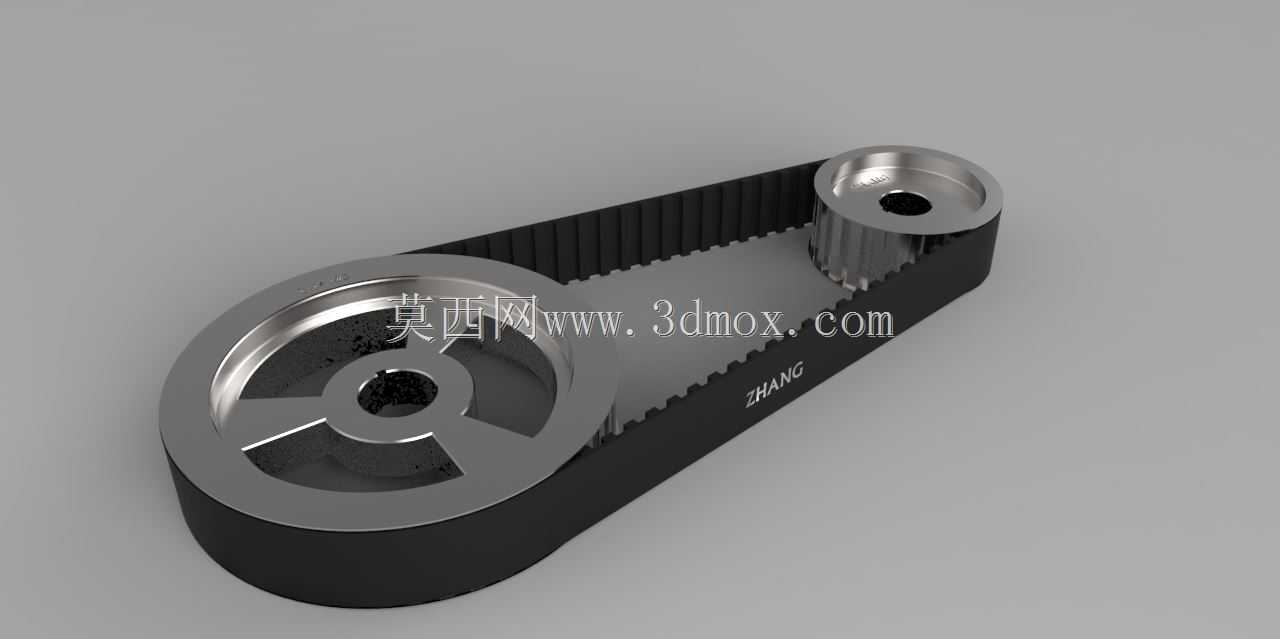

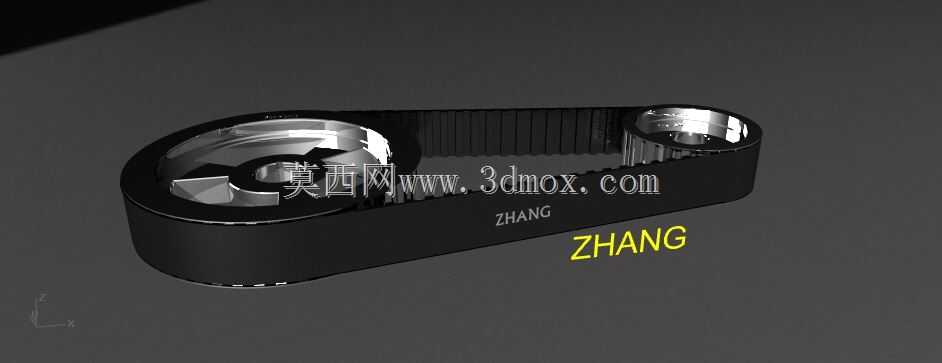

这套正时传动组件是工业传动系统中常见的同步传动单元,核心采用同步带搭配两个不同直径带轮的结构,主要用于需要严格保证传动比精准、无滑差的动力传递场景,常见于内燃机配气机构、精密输送设备、自动化生产线的分度传动单元、纺织机械的同步送料机构以及小型动力设备的正时驱动部位,能够在长轴距传动场景下维持稳定的相位同步,避免传统摩擦带传动的打滑丢转问题,也相比齿轮直接啮合传动具备更好的缓冲吸振能力,降低传动过程中的噪音与冲击载荷。从实际功能来看,这套组件通过带体内齿与带轮轮齿的精准啮合实现动力传递,传动过程中主动轮与从动轮的转速比恒定,能够精准维持两端工作部件的动作相位匹配,比如在内燃机应用中可以保证气门开闭时机与活塞运动行程的精准配合,在自动化设备中可以保证多工位转盘的送料节拍与执行机构动作完全同步,不会出现累积相位误差影响设备运行精度。设计层面这套结构充分考虑了安装与传动的合理性,两个带轮分别采用120mm与60mm的节圆直径,对应2:1的固定传动比,能够适配需要固定减速比的动力传递需求,同步带节距设定为7.85mm,属于常规节距的工业同步带规格,啮合过程中齿面接触应力分布均匀,带齿与轮齿的啮合间隙控制在合理范围,既不会因为间隙过大产生传动回差,也不会因为间隙过小导致带齿磨损加剧。带轮本身采用辐板式轻量化结构,在保证轮齿强度与安装轴孔配合刚度的前提下,尽可能降低转动惯量,减少高速传动过程中的动载荷,轮缘部位的挡边结构可以避免同步带在运行过程中出现跑偏脱带的问题,适配水平、垂直等多种安装姿态的传动布局。安装边界上,这套组件的中心距可以根据同步带的长度规格进行适配调整,张紧结构可以布置在带的松边部位,不需要额外改动带轮本身的结构,两个带轮的安装轴需要保证平行度公差在允许范围内,避免带齿偏磨导致使用寿命下降,整体结构紧凑,不需要复杂的润滑密封结构,日常维护仅需要定期检查同步带的张紧力与磨损情况即可,相比齿轮传动箱的维护成本更低,同时传动效率可以维持在较高水平,适合中低载荷下的长距离精准传动场景,在各类需要同步正时的机械设备中都有广泛的适配空间。
