12V引线式微型接近传感装置结构设计

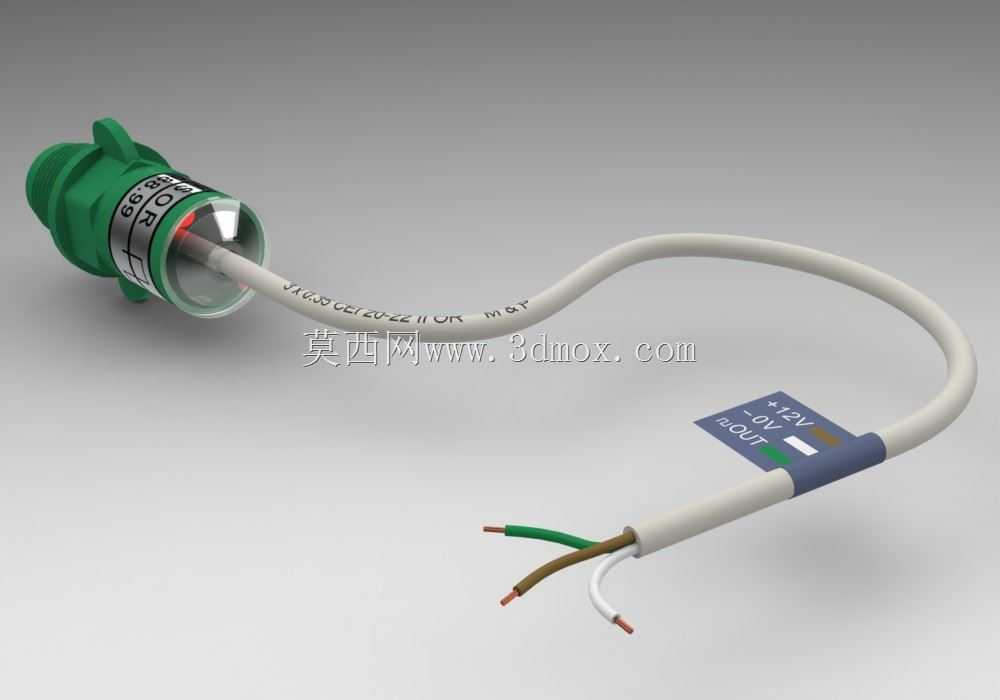

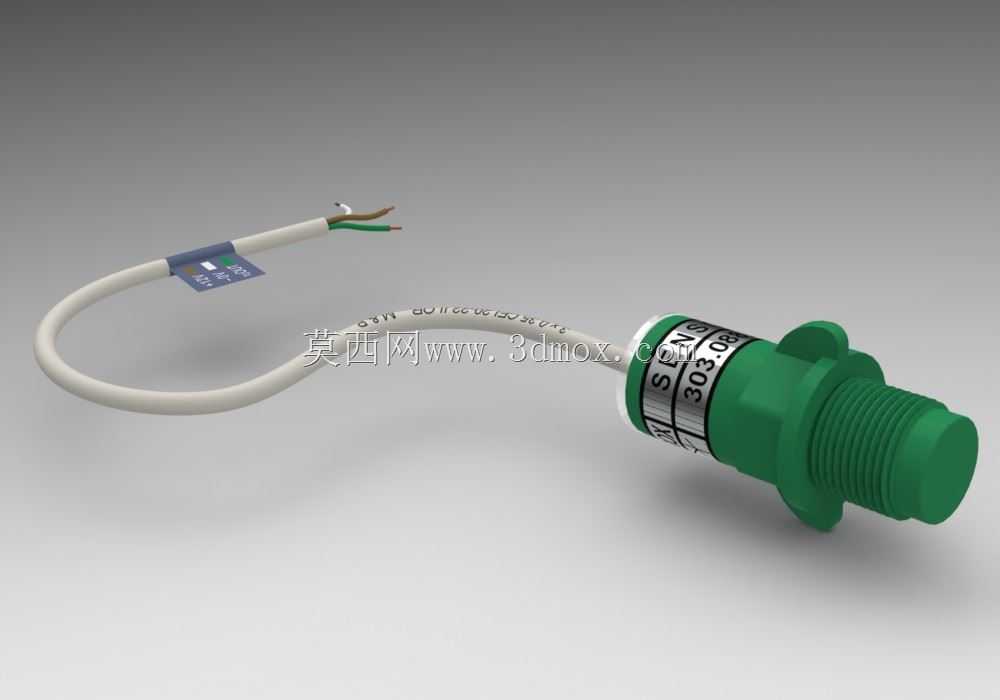

这款12V微型引线式传感装置，主要面向工业自动化产线的近距离位置检测场景设计，可适配小型输送线工位定位、小型机械臂行程限位、非标自动化设备工件到位检测等多种安装空间受限的应用场景，在轻工包装、电子元器件组装、小型物料分拣等领域的设备中，能够替代体积较大的传统传感部件，解决紧凑安装空间内的非接触式检测需求。该装置核心功能是通过前端感应端实现金属物体的近距离无接触检测，当被检测金属物件进入设定的感应范围时，装置可通过引线输出对应的电信号，传递给设备的控制系统，完成到位判定、行程触发、计数统计等控制逻辑，相比接触式检测部件，不存在机械磨损问题，长期运行的稳定性更强，适配12V直流供电的低压工控场景，无需额外配置高压供电模块，接线逻辑简单，可直接对接多数小型工控板、PLC的低压输入端口。从设计思路来看，整体采用圆柱式探头加柔性引线的分体结构，探头部分做了密封式外壳设计，外壳选用耐油污、抗轻度冲击的硬质绝缘材质，前端感应面做了透明防护封装，既可以保护内部感应元件不受粉尘、切削液飞溅的侵蚀，也能清晰观察内部工作状态指示灯，方便现场调试时快速判断装置工作状态；引线部分选用耐弯折的柔性护套线缆，末端做了分线处理，区分供电、信号输出的不同线芯，接线时无需额外剥线分色，降低现场接线的出错概率。在安装边界与尺寸设计上，探头部分采用小直径圆柱外形，适配常规的圆形传感器安装孔位，可通过侧面的锁紧螺母快速完成探头的固定与感应距离微调，安装时不需要预留过大的操作空间，探头尾部与引线衔接处做了防弯折应力释放结构，避免设备运行过程中引线反复弯折导致的线芯断裂问题；引线长度预留了足够的布线冗余，可适配设备内部不同距离的布线需求，不需要额外延长接线即可完成多数小型设备的内部走线，整体外形没有突出的尖锐结构，安装后不会与周边运动部件产生干涉，可适配贴装在设备机架、导轨侧方、工装夹具旁等多种安装位置，即使在设备内部走线空间狭窄的场景下，也能顺利完成布线与固定。
