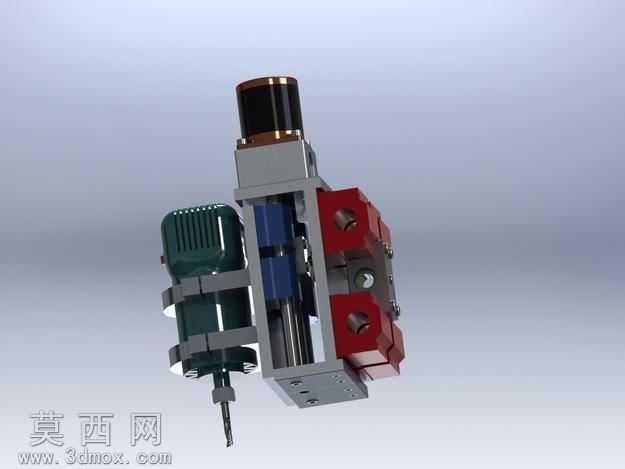

数控机床Z轴进给传动装配结构

本模型为数控机床核心进给单元的Z轴装配结构，采用三维参数化建模方式完成全零件构建与整体装配，建模过程严格遵循机械设计公差配合规范，对每一个组成零件的尺寸参数、装配约束关系都做了精准定义，可直接用于结构校验、运动仿真与工程图导出。模型整体采用立式布局设计，集成了驱动单元、传动单元、导向单元与安装承载单元四大功能模块，各模块之间的连接结构、定位基准都做了符合实际加工装配要求的细节还原。在材质与渲染表现上，针对不同功能零件匹配了对应工业材质：驱动电机外壳采用哑光铸铁材质搭配散热筋纹理细节，传动丝杠与导向导轨采用高反光抛光轴承钢材质，滑动座体采用氧化发黑处理的钢材材质，端部安装座采用铸铝哑光材质，安装紧固件采用镀锌亮面金属材质，渲染阶段采用三点布光方案，突出金属零件的质感差异与装配层次，清晰展现各部件的位置关系与连接逻辑。结构设计上，该Z轴单元采用伺服电机直连滚珠丝杠的传动方案，搭配双线性导轨做滑动导向，滑动座上预留了主轴安装位与油路接口，侧面设置了行程限位触发块与防尘防护结构安装位，丝杠两端采用配对角接触轴承做支撑固定，可承受Z向进给过程中的轴向切削载荷，保证进给运动的定位精度与重复定位精度。设计过程中优先考虑了Z轴的运动刚性与传动平稳性，对丝杠的导程参数、导轨的跨距、滑座的承载面尺寸都做了匹配计算，同时预留了润滑管路的走线空间与电缆拖链的安装位置，整体结构紧凑，安装接口符合通用数控机床的安装标准，可直接适配立式加工中心、数控钻铣床等设备的Z向进给系统设计参考，模型的装配层级清晰，零件命名规范，可直接拆解用于零件加工工艺编制、装配工艺规划，也可用于数控教学场景下的进给轴结构讲解演示，帮助学习者直观理解立式数控轴的组成结构与工作原理。
