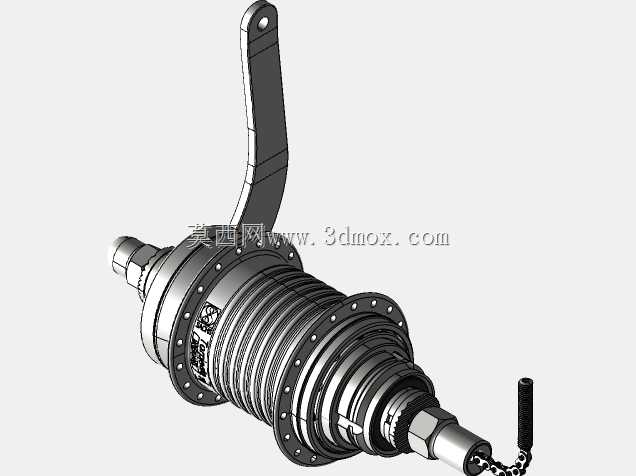

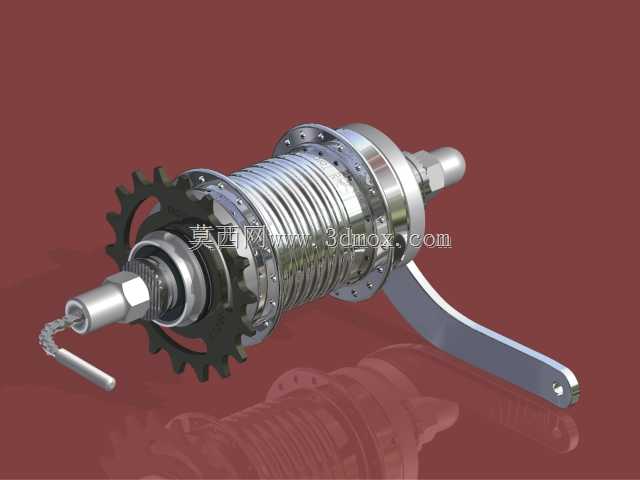

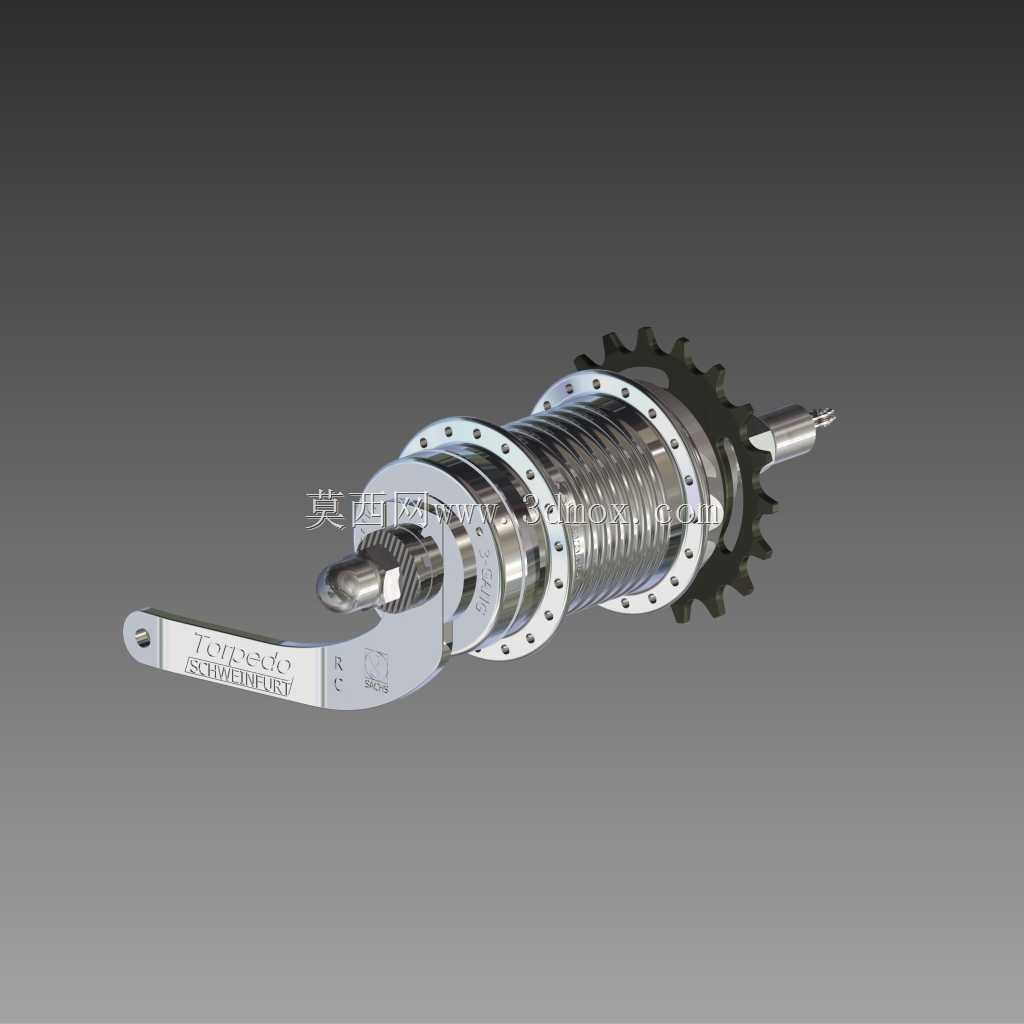

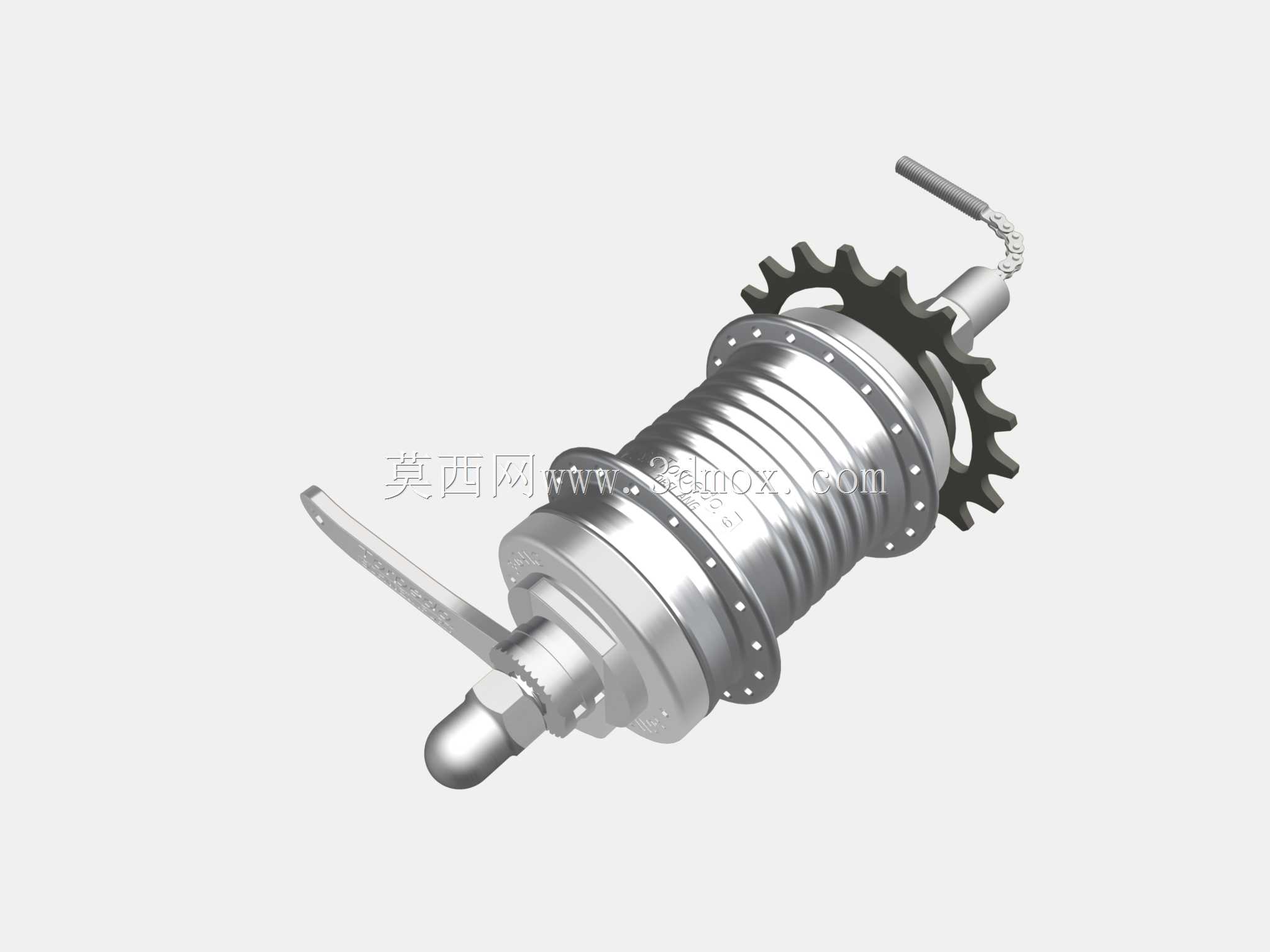

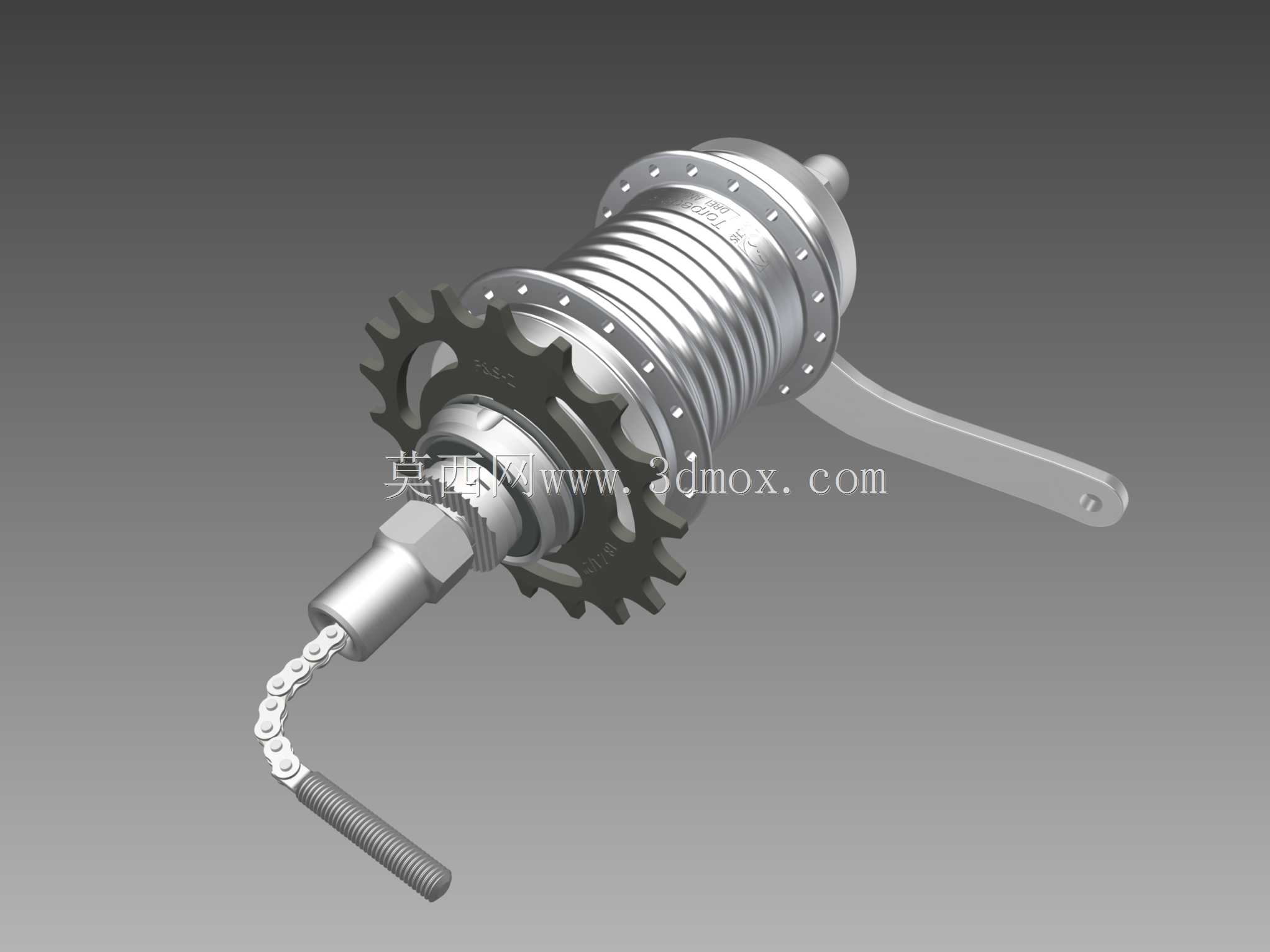

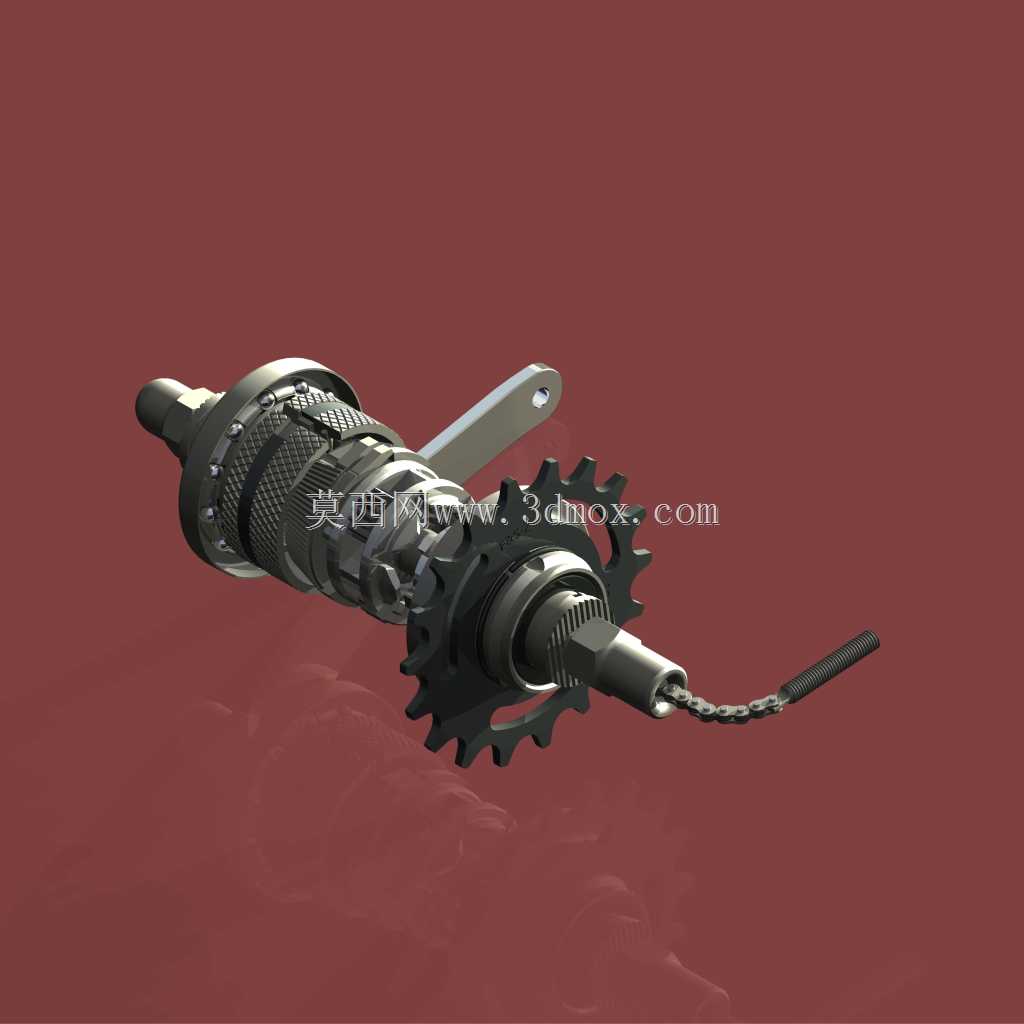

三速自行车后轮毂与刹车组件结构

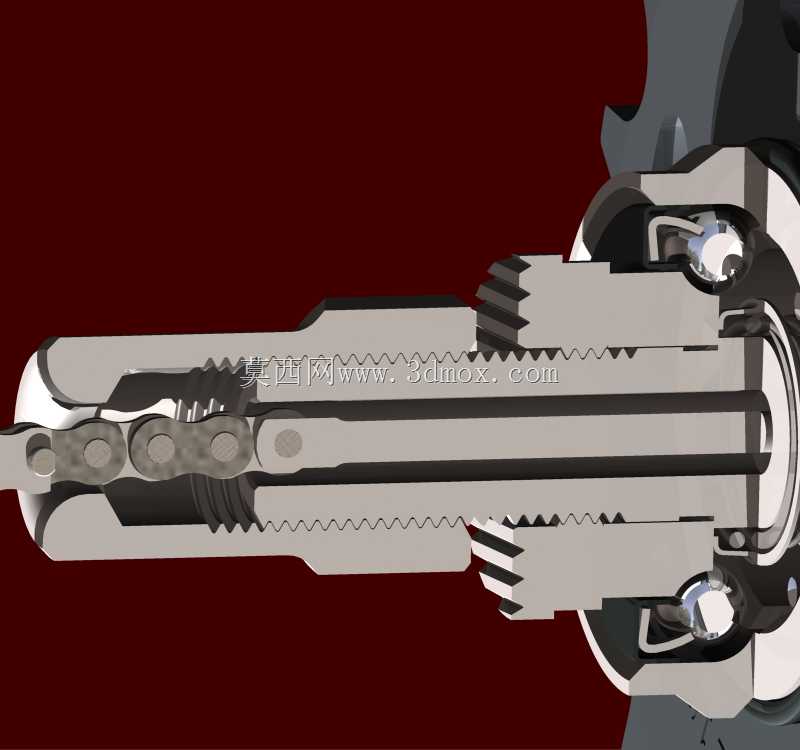

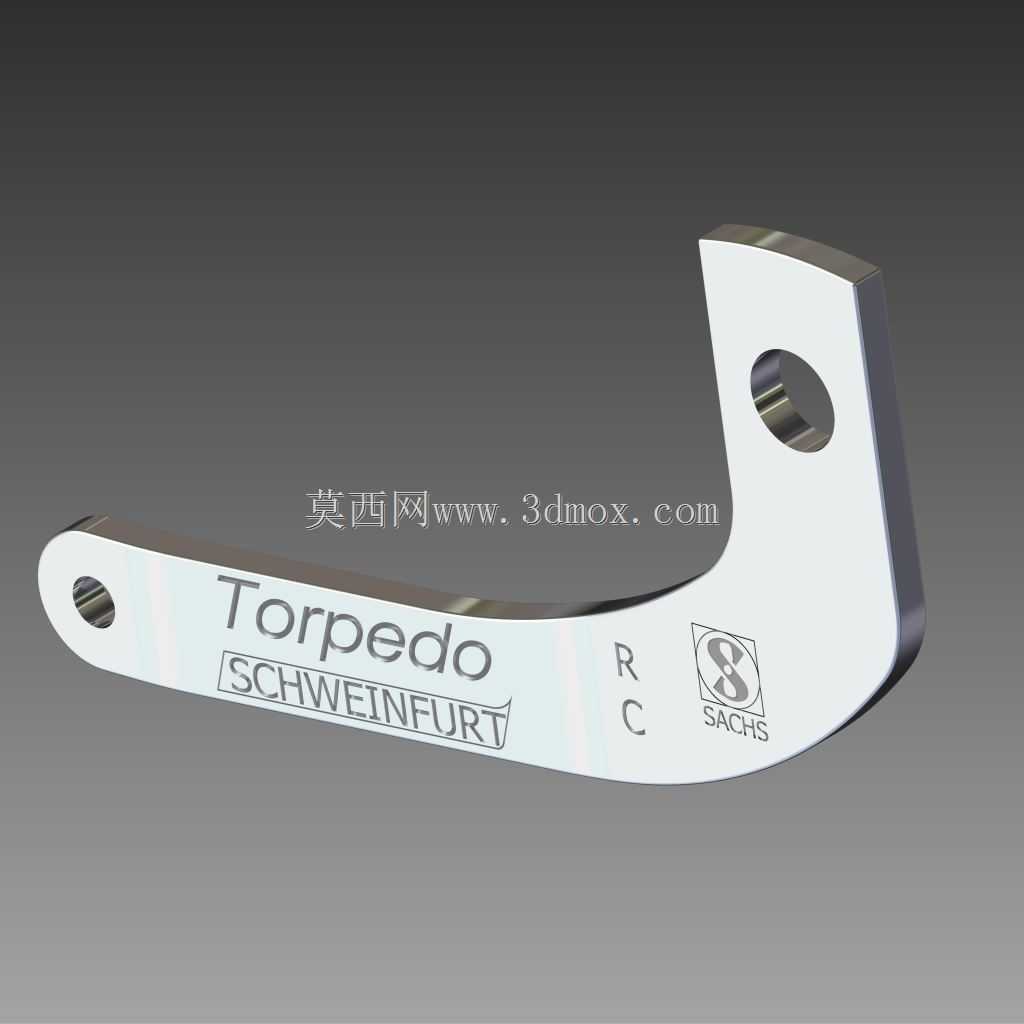

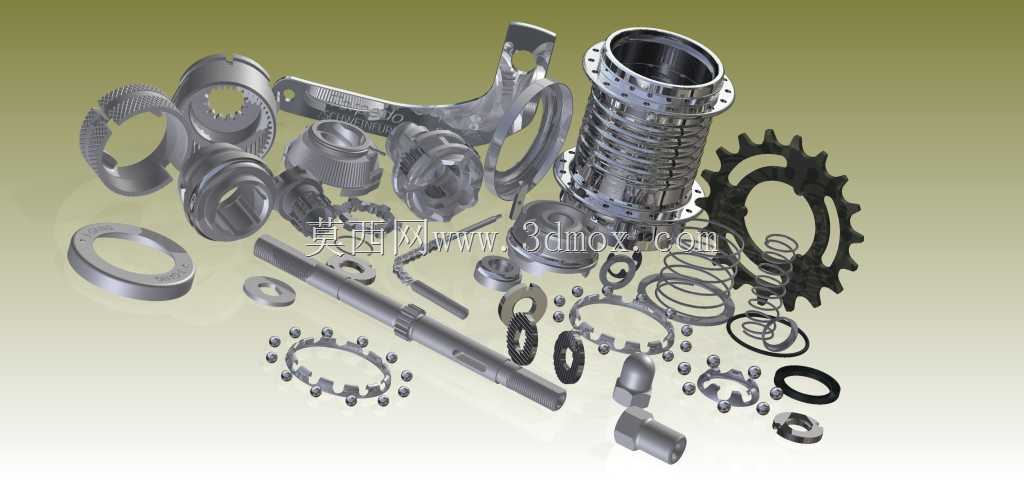

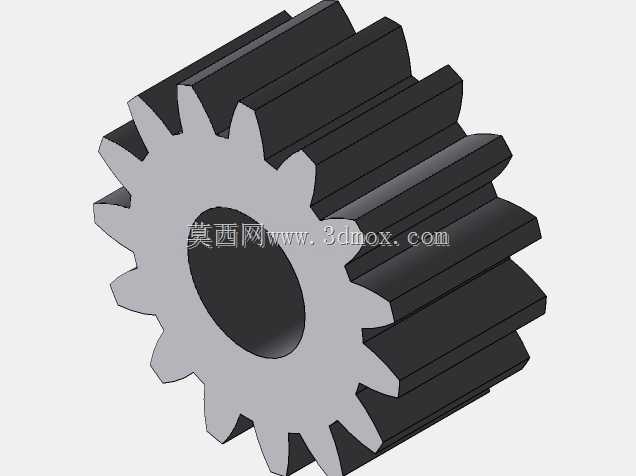

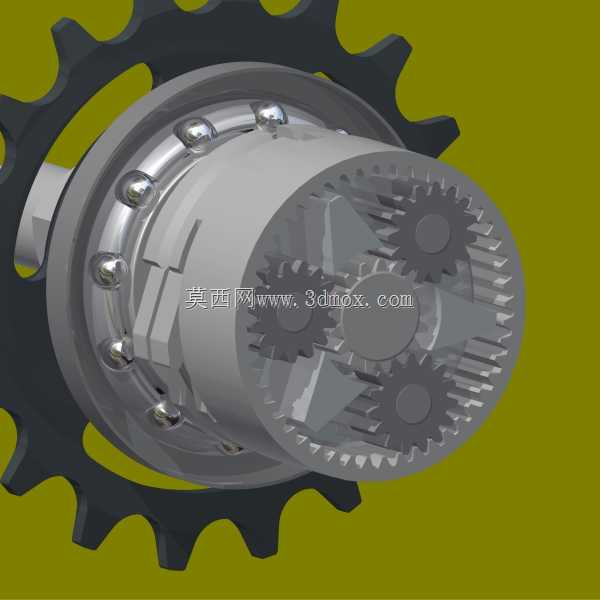

这套结构主要应用于民用通勤及运动休闲类自行车的后轮驱动与制动系统，是自行车后轮部位的核心集成组件，承担着动力传递、变速调节、行驶制动三大核心功能，直接决定自行车骑行过程中的动力输出效率、变速顺畅度以及制动安全性能。在实际骑行场景中，骑行者施加的脚踏动力通过链条传递至该组件的链轮部位，经过内部多级齿轮组的传动比切换，可实现三档不同速比的动力输出，适配平路巡航、爬坡发力、低速缓行等不同骑行路况的动力需求，让骑行者能够根据路面坡度、骑行节奏灵活调整输出力度，降低长距离骑行的体力消耗。而集成的刹车结构则在骑行者捏下刹车手柄时，通过制动杆的力传递带动制动部件与轮毂摩擦副接触，依靠摩擦力实现后轮的减速与锁止，保障骑行过程中的制动响应及时可靠，应对路口减速、突发状况避让等骑行场景的安全需求。在设计思路上，该组件采用集成化布局思路，将变速传动结构与制动结构整合在同一轮毂安装空间内，最大化压缩后轮部位的结构占用空间，避免传动与制动部件出现空间干涉，同时兼顾部件的拆装维护便利性，各零件采用模块化拆分设计，单个齿轮、轴承、弹簧、制动片等损耗件可单独更换，降低后期维护成本。内部传动齿轮采用渐开线齿形设计，保证齿轮啮合过程中的传动平稳性，降低啮合噪音与传动损耗，多级齿轮的传动比匹配经过反复调校，兼顾不同速比下的动力输出平顺性，避免变速过程中出现明显的顿挫感。制动结构采用抱刹式摩擦制动原理，制动杆的力传导路径经过杠杆比优化，只需较小的手柄握力即可获得足够的制动力矩，同时制动摩擦副的接触面积经过合理设计，既保证足够的制动摩擦力，又避免制动过程中出现抱死侧滑的风险。在外形尺寸与安装边界上，该组件完全适配标准自行车后轮花鼓的安装尺寸，轮毂主体的轴向宽度、径向安装直径均符合常规自行车后叉的安装开档尺寸，可直接替换同规格的常规后轮毂组件，无需对自行车车架后叉进行额外改装；链轮的安装位置与链条中心线对齐，保证链条传动过程中不会出现偏磨掉链的问题，制动部件的安装预留间隙与后叉的刹车安装座完全匹配，安装后制动部件与轮毂摩擦副的间隙均匀，不会出现偏磨制动异响的问题。各内部零件的配合公差经过合理设计，转动部件之间预留合适的配合间隙，保证转动顺畅无卡滞，同时配合部位采用密封结构设计，阻挡骑行过程中的泥水、灰尘进入内部传动结构，延长组件的整体使用寿命，弹簧、钢珠等细小零件的安装位置都设计有对应的定位结构，避免骑行震动过程中零件出现移位脱落的问题，保障组件长期使用的稳定性。
