达芬奇设计棘轮张紧式古代投射装置

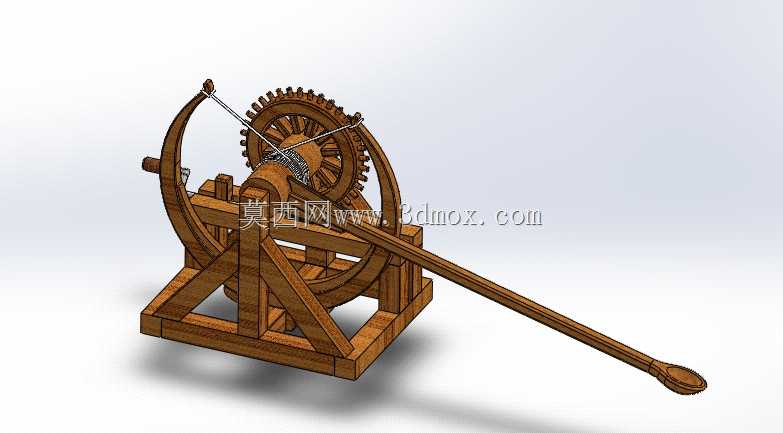

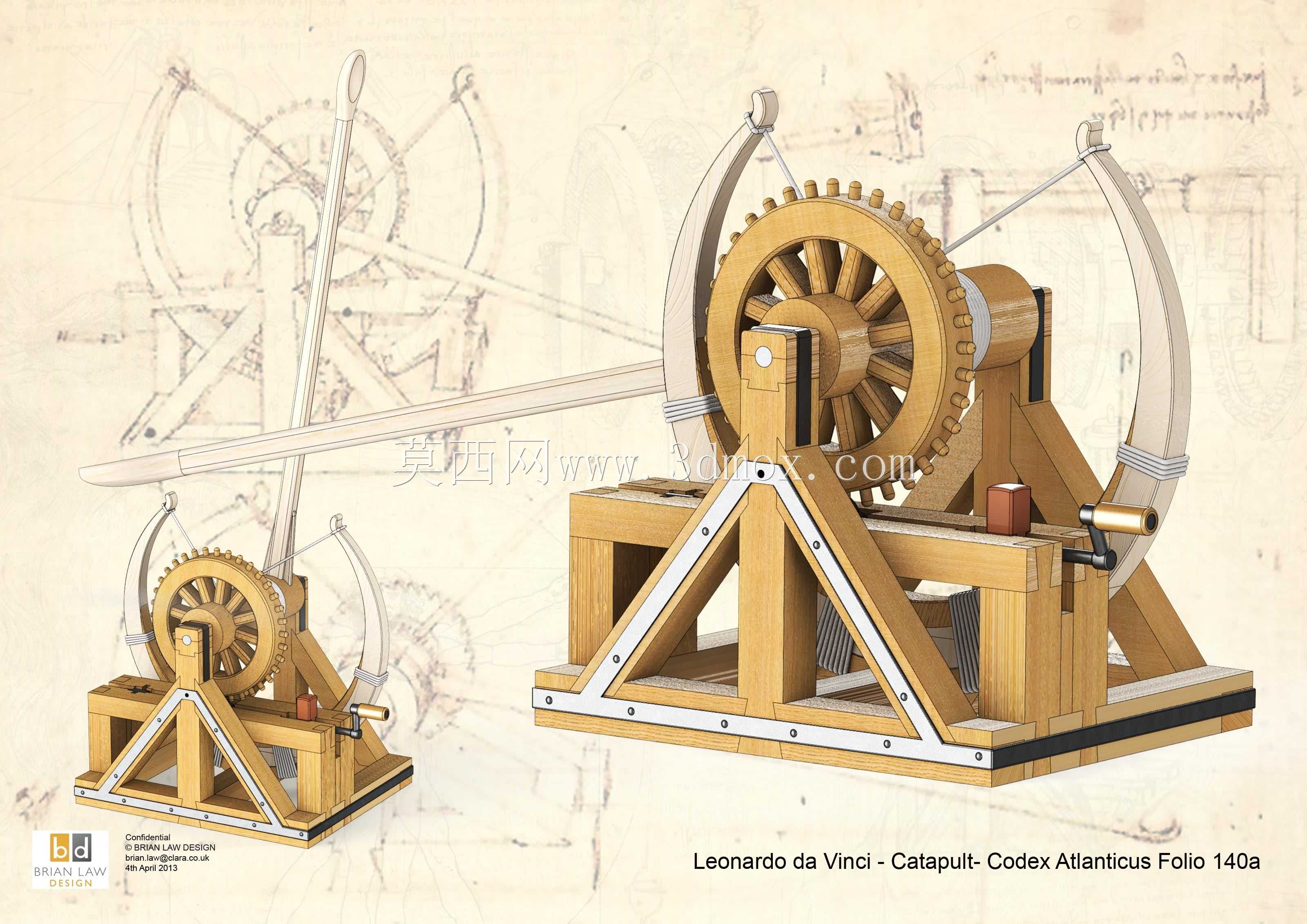

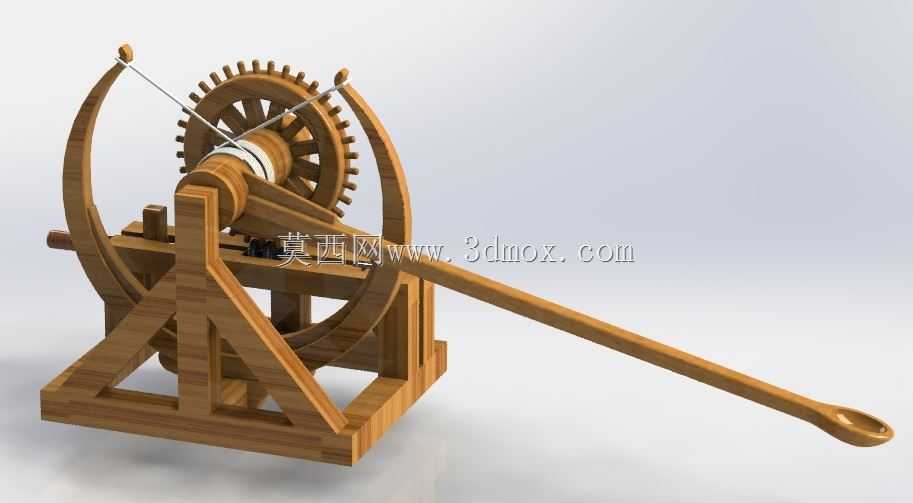

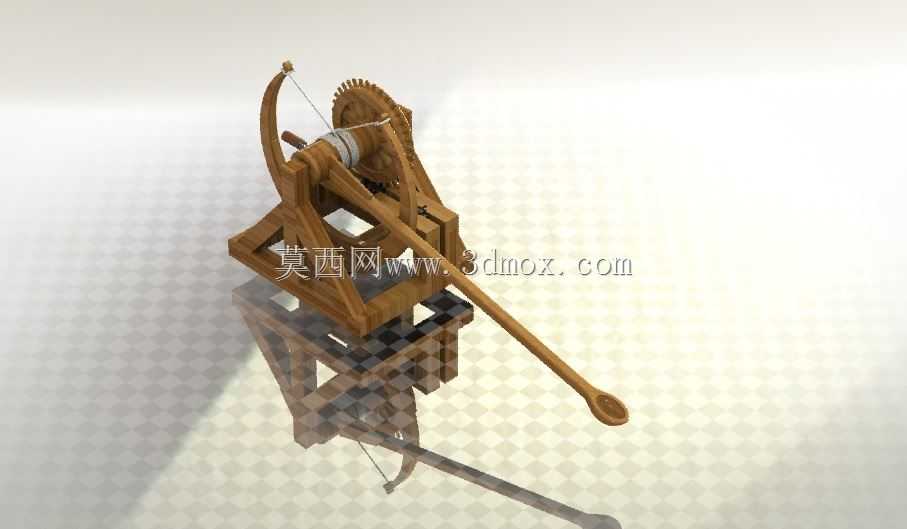

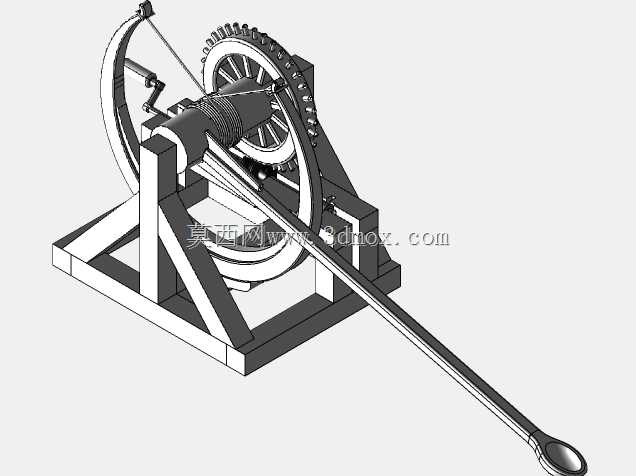

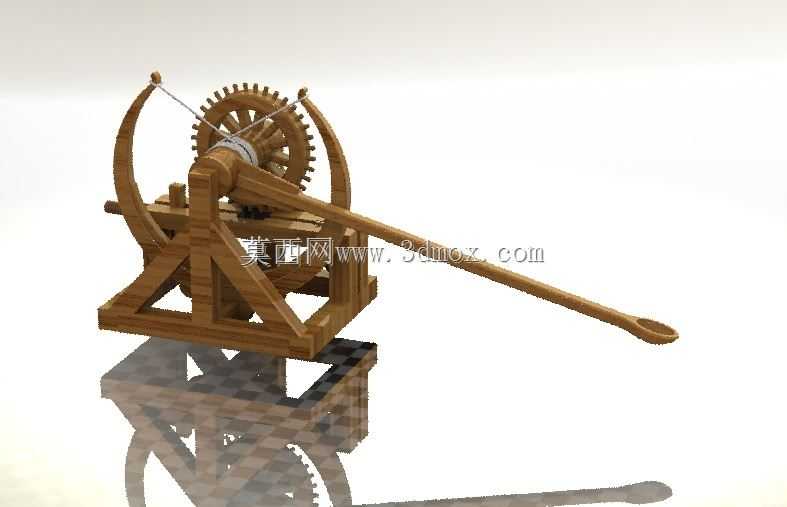

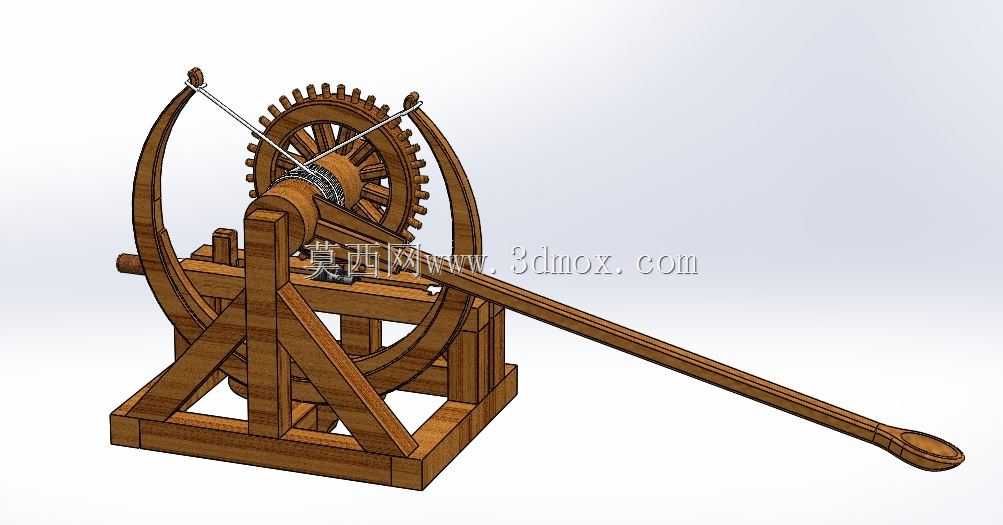

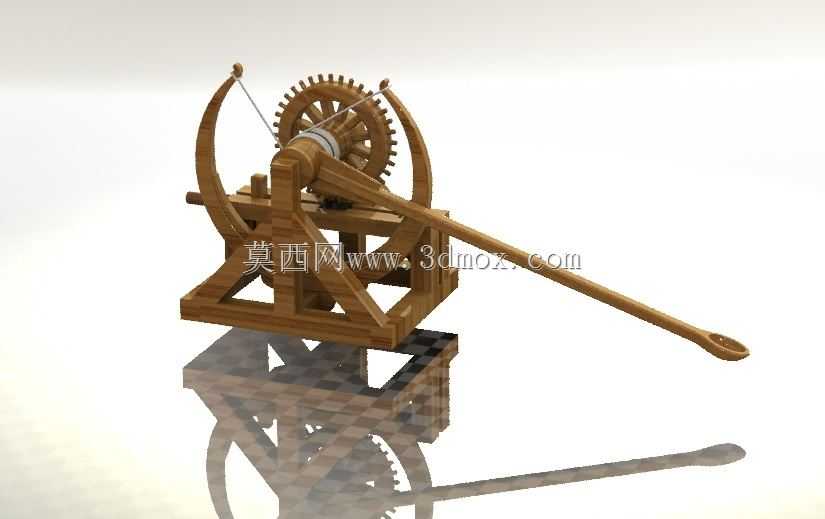

该投射装置复刻自达芬奇手稿中的经典机械设计，核心应用场景聚焦于古代城池攻防作战中的远程火力支援环节，可在野战阵地构筑、要塞防御守备等场景下完成重型投射物的远距离抛射任务，相比同时期的同类投射器械，其结构集成度更高，单人即可完成全部操作流程，无需多人配合完成张紧、锁止、击发的整套动作，大幅降低了作战单位的人力配置需求。整套装置采用框架式木质承载结构作为安装基体，底部为矩形桁架式支撑底座，所有受力节点均采用榫卯配合斜向加强筋的连接形式，可在蓄能与击发过程中均匀分散瞬时冲击力，避免结构出现开裂或形变，整体安装边界紧凑，无需额外浇筑固定基座，可通过底部预留的捆绑点位快速固定在野战工事顶面或者攻城塔楼的作战平台上，适配不同地形的部署需求。装置核心功能依托棘轮与同轴轴系的配合实现，操作人员转动外置摇臂时，同轴的大直径齿轮会同步带动两侧弧形支架内的卷绳辊转动，逐步收卷连接投射臂的韧性绳索，将操作人员施加的转动力持续转化为绳索的弹性张力与扭力臂的形变势能，当张紧行程达到设计阈值时，棘爪会自动卡入棘轮齿槽完成锁止，此时整个系统的蓄能状态可长时间保持，不会出现应力松脱导致的误击发问题，待投射物装填完成后，拨动棘爪脱离棘轮即可瞬间释放全部蓄能，驱动长投射臂沿弧形支架的导向轨迹快速摆动，将臂端容纳槽内的石弹、燃弹等投射物沿预设弹道抛出。设计过程中充分考虑了木质材料的力学特性，将所有受拉部件的受力方向与木材纹理走向保持一致，受压支撑部位采用多块木料叠压胶合的形式提升承载能力，齿轮与棘轮的齿形经过专门优化，既保证啮合过程的顺畅无卡滞，又能在锁止状态下承受最大蓄能载荷不发生断齿，投射臂采用前细后粗的变截面设计，在保证臂身结构强度的前提下尽可能降低摆动端的重量，提升击发瞬间的摆动速度，进而提升投射物的初始动能与有效射程。两侧的弧形支架除了作为卷绳辊的旋转支撑座外，还可作为投射臂摆动的物理限位结构，避免投射臂摆动超程导致结构损坏，整套装置的所有零部件均可采用常见的木材与动物筋腱绳索加工制作，无需特殊的金属锻造工艺，在古代的生产条件下即可实现快速批量制造与战地维修。
