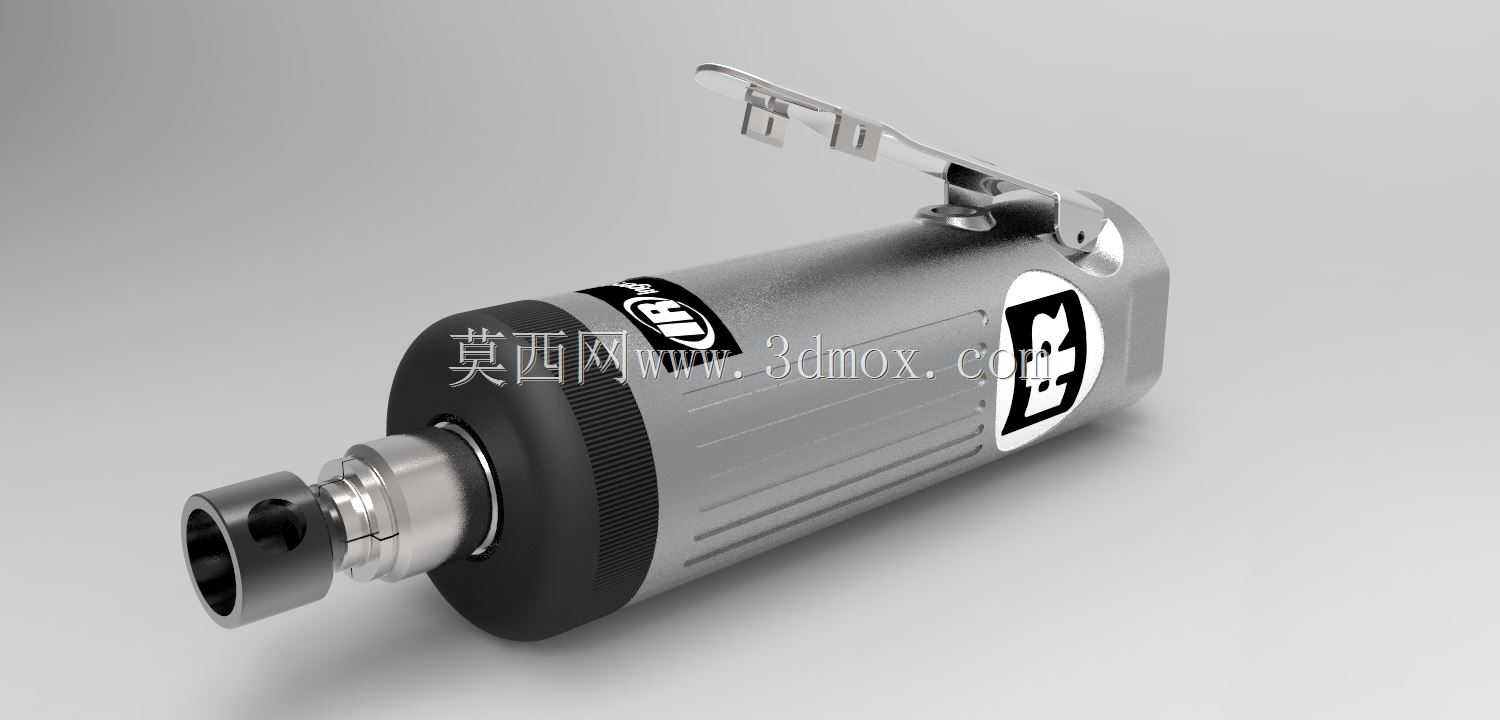

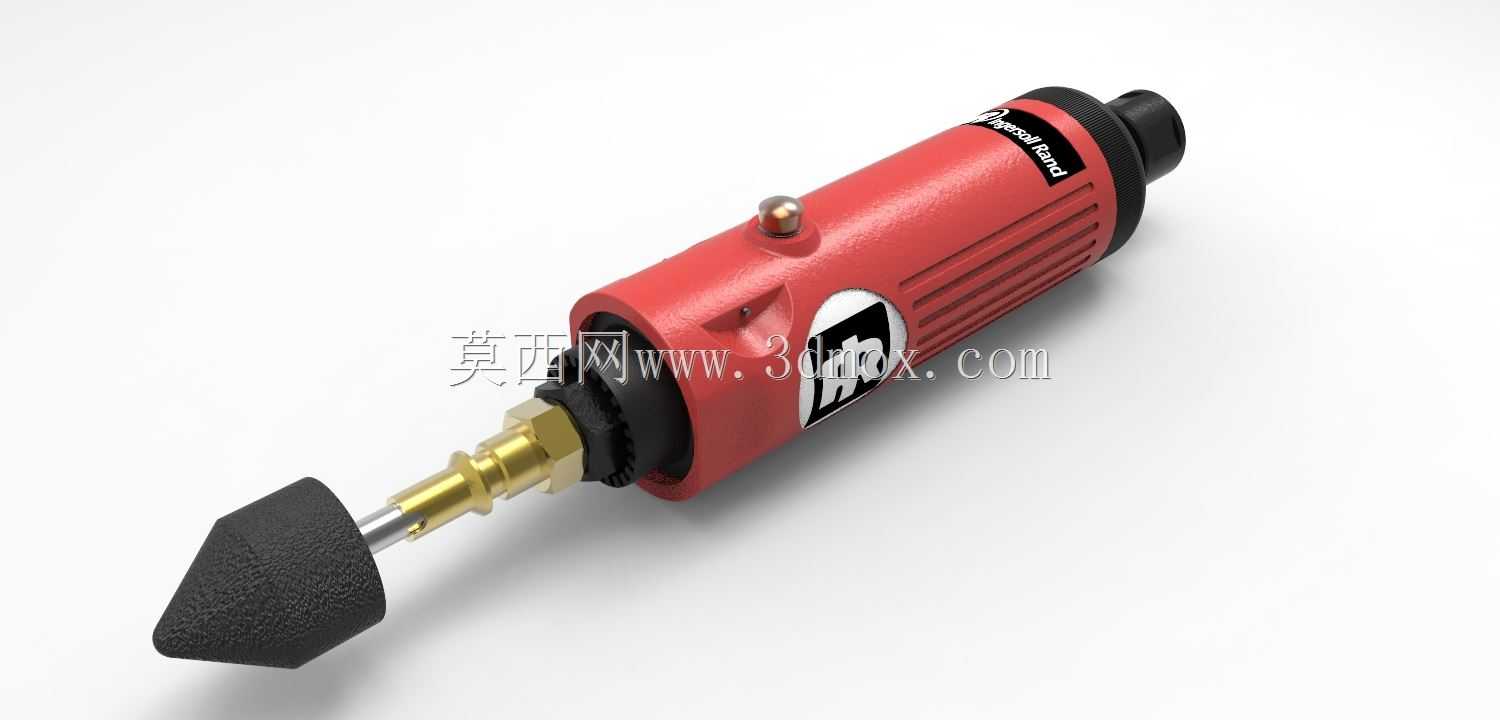

工业级手持直式气动打磨工具结构设计

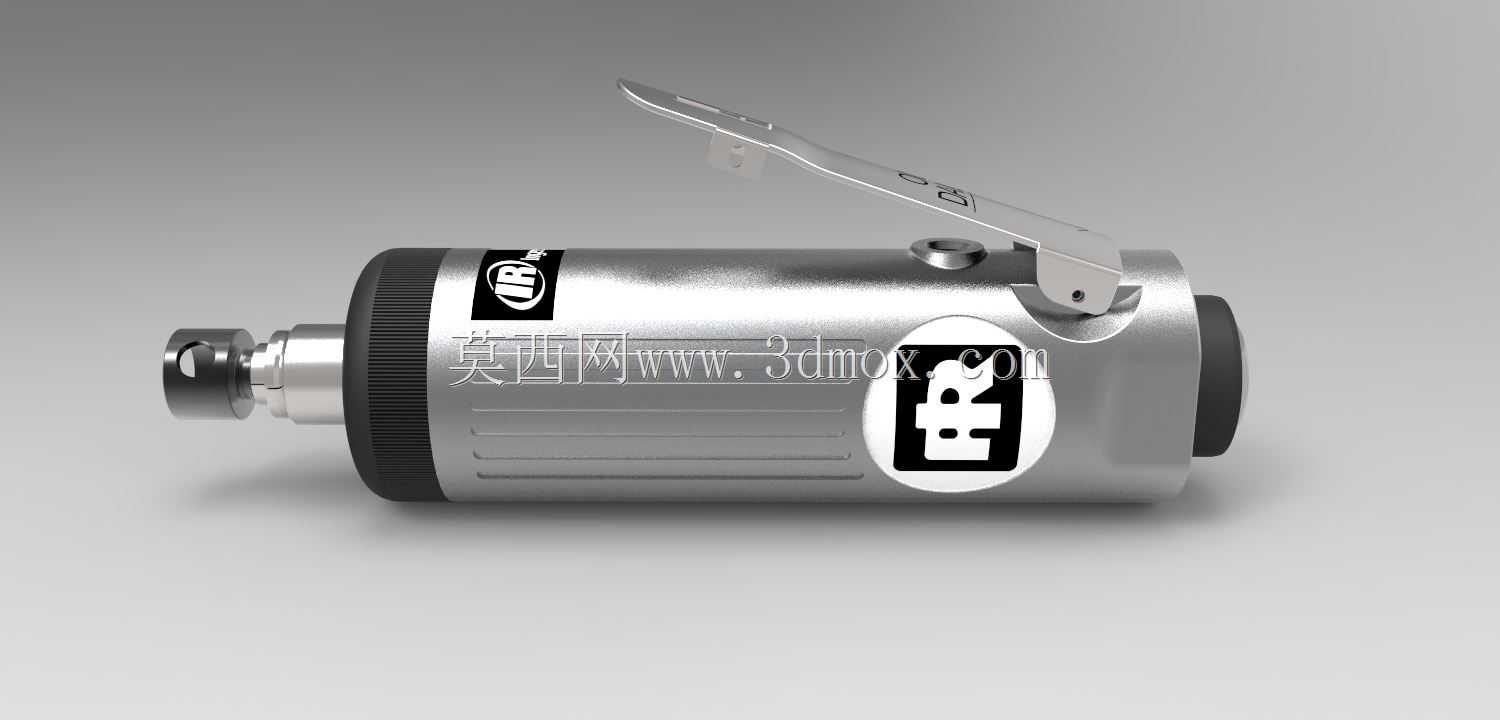

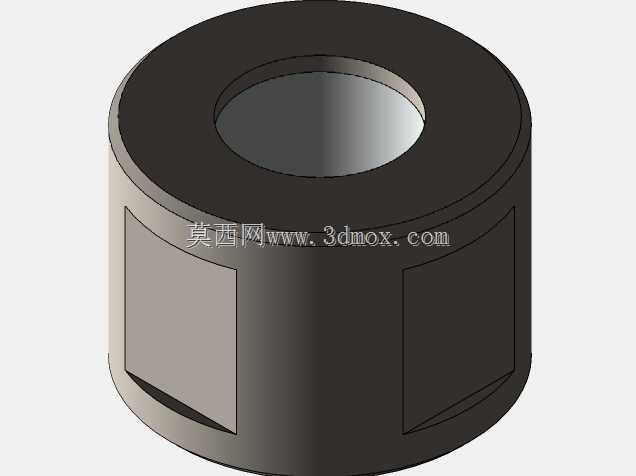

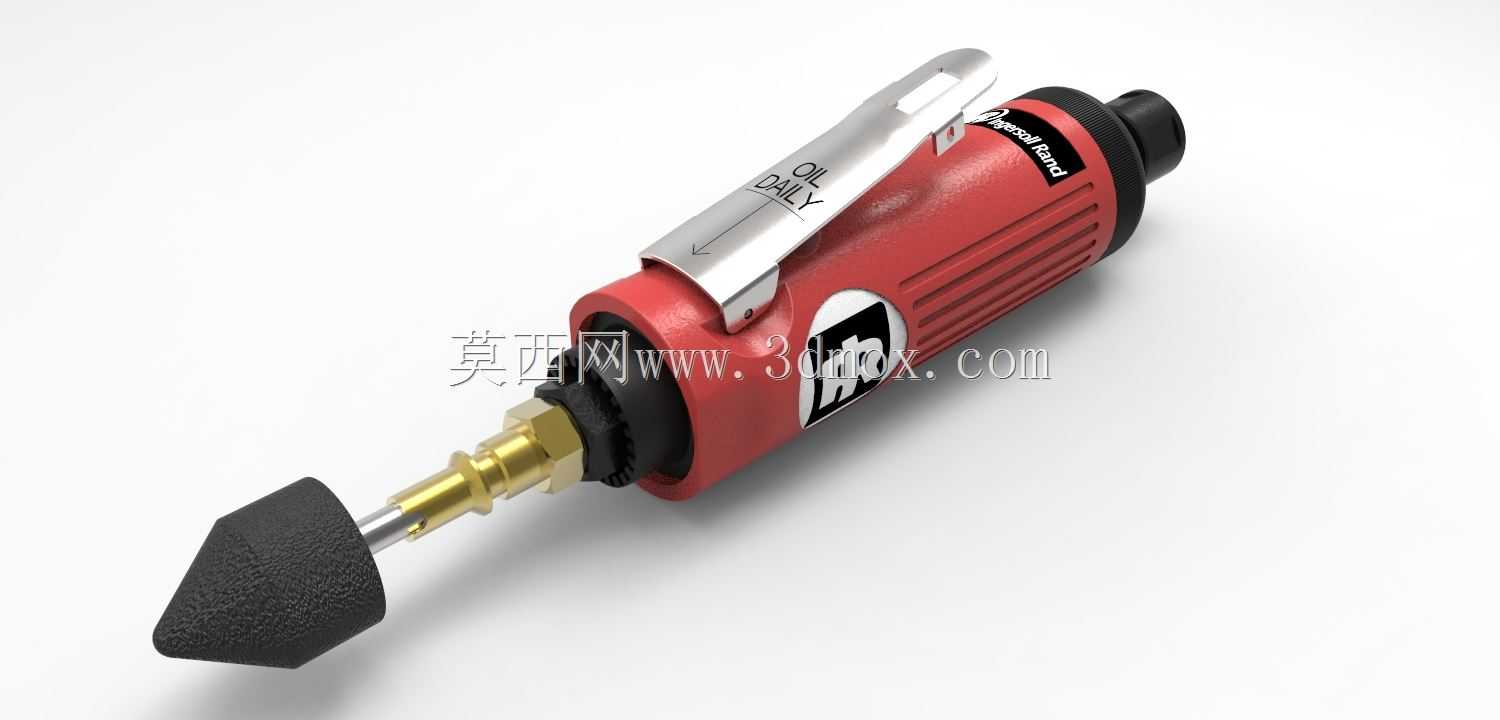

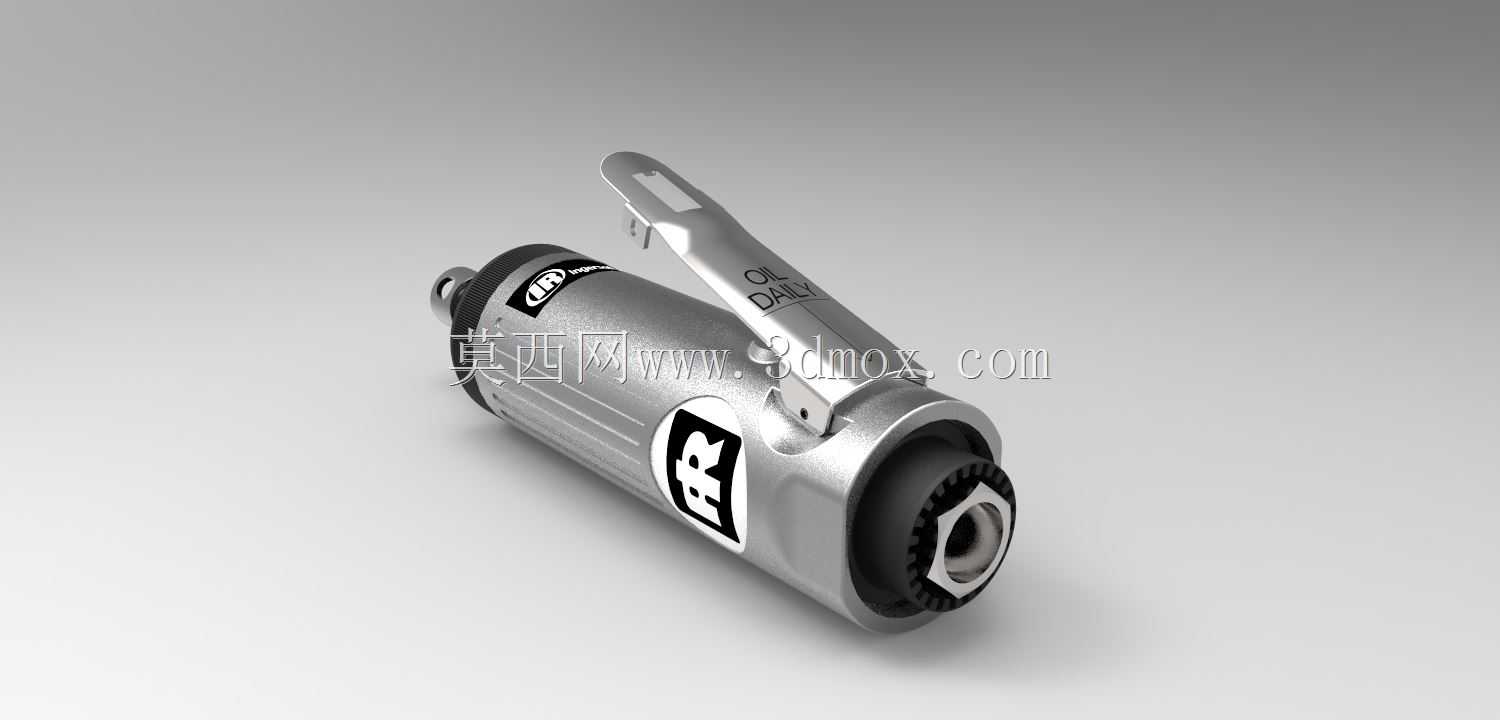

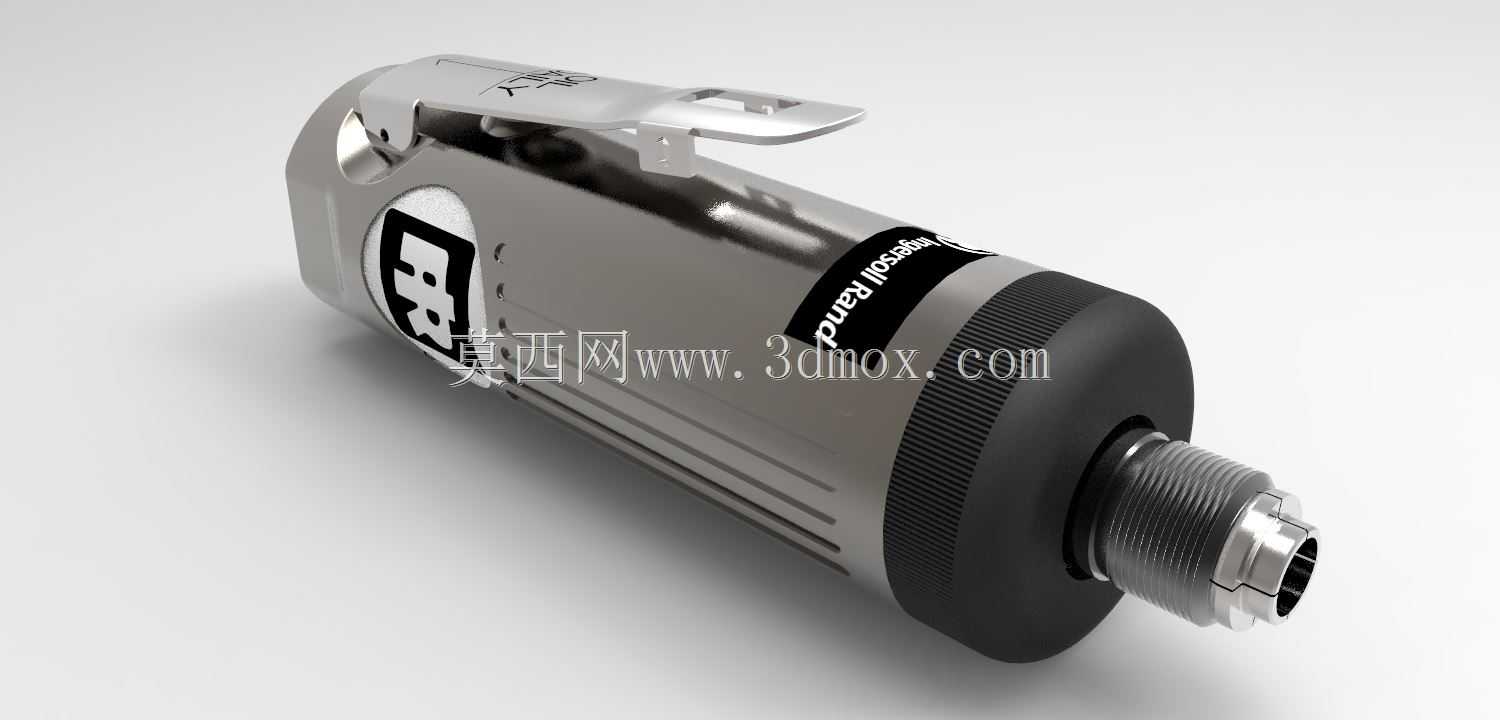

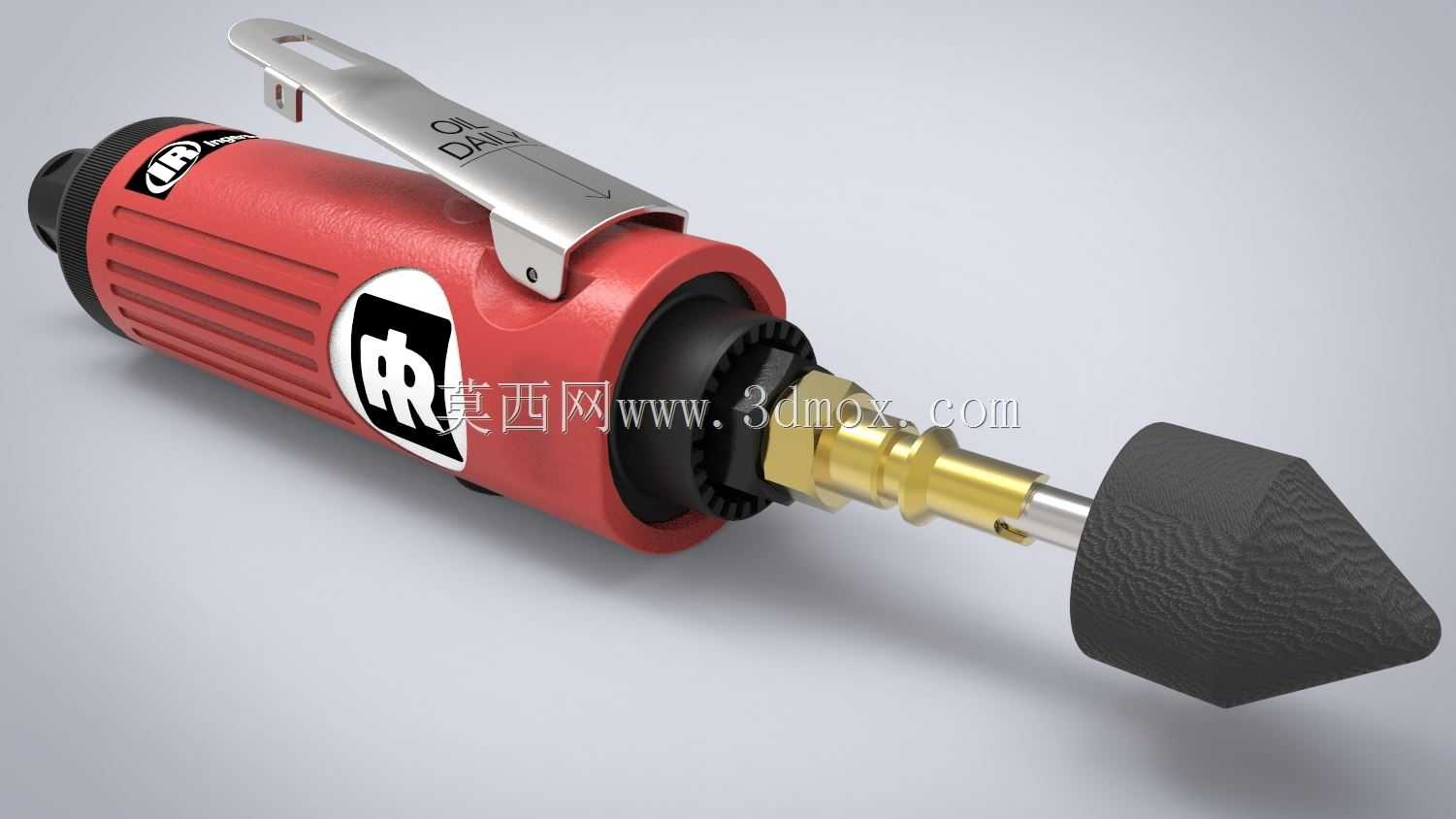

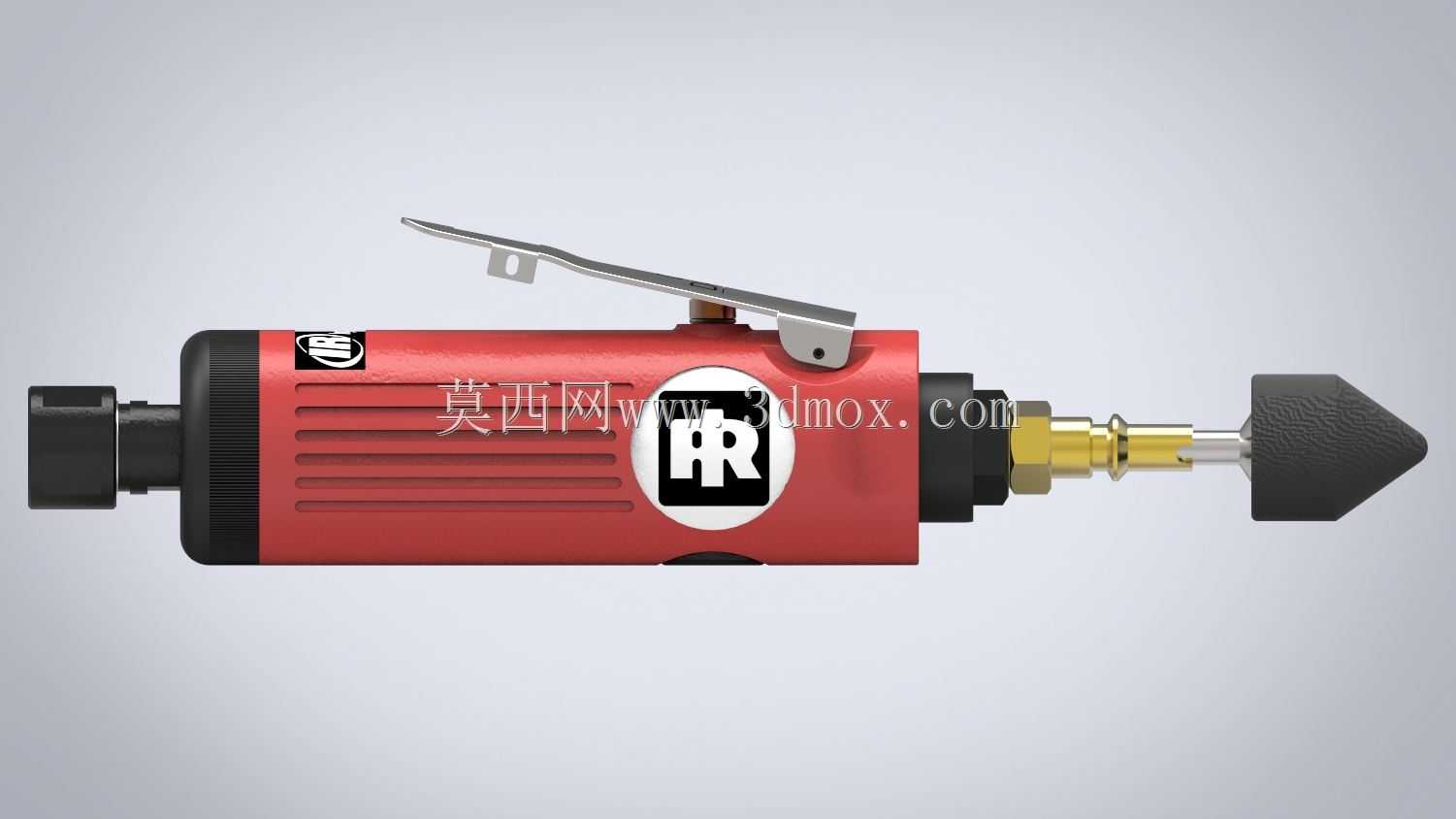

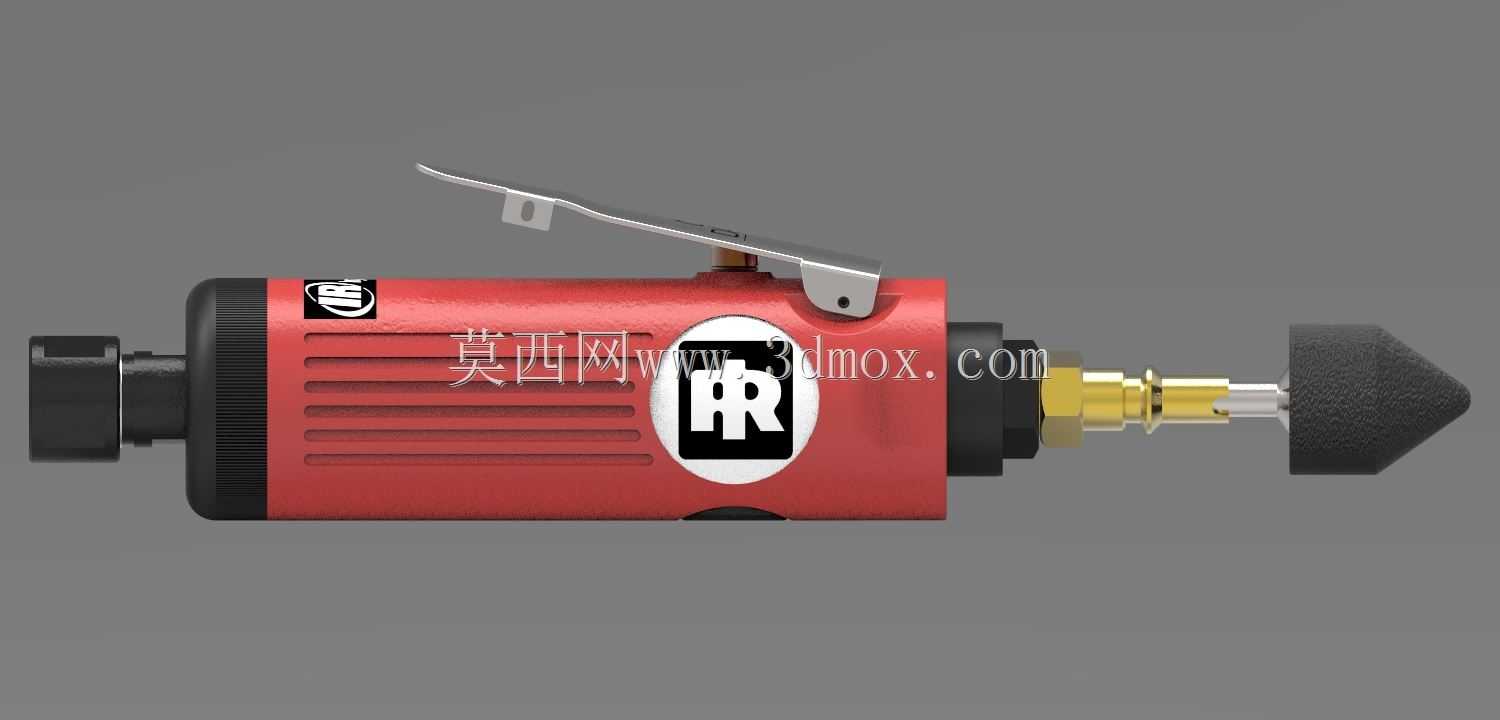

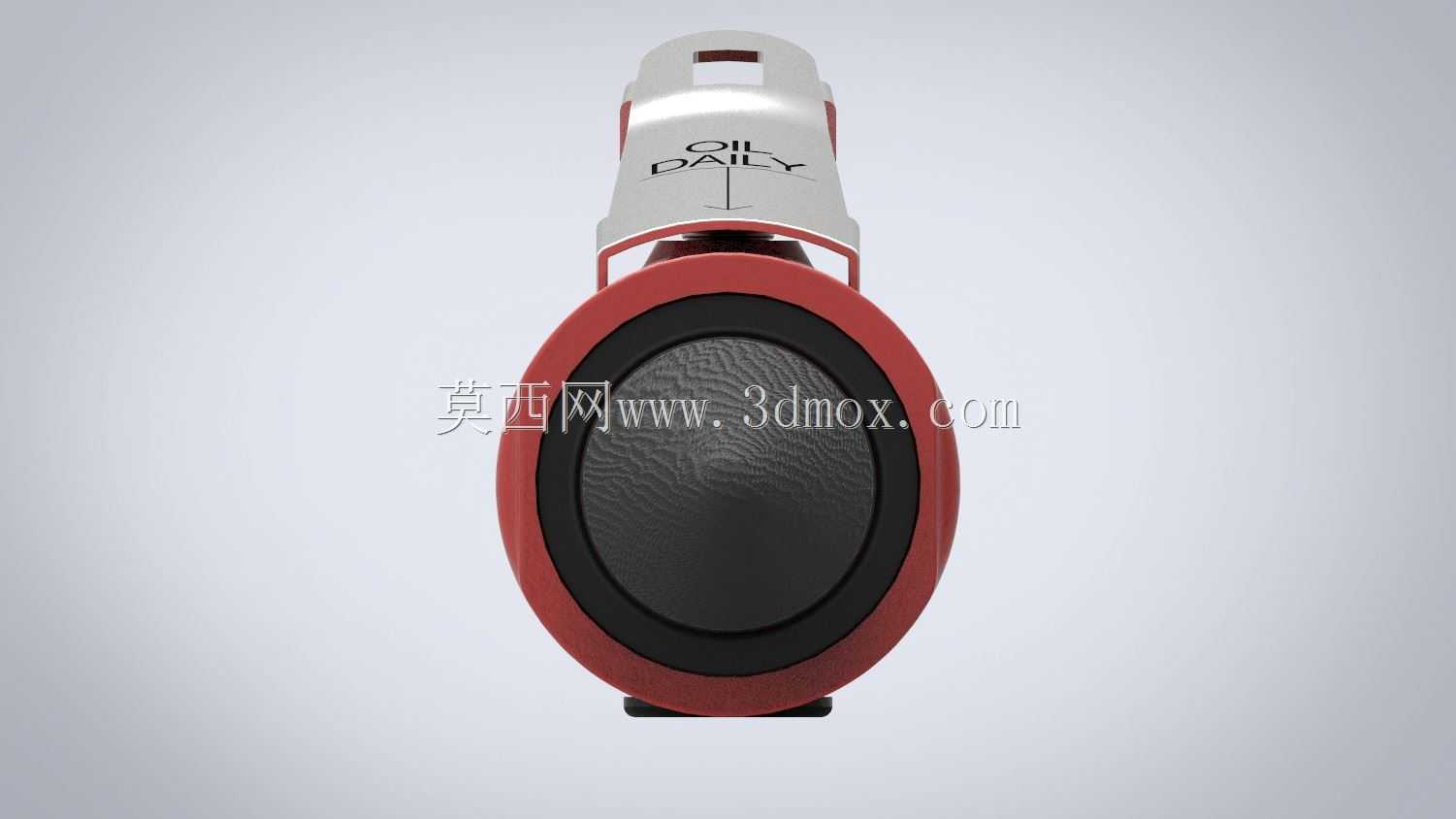

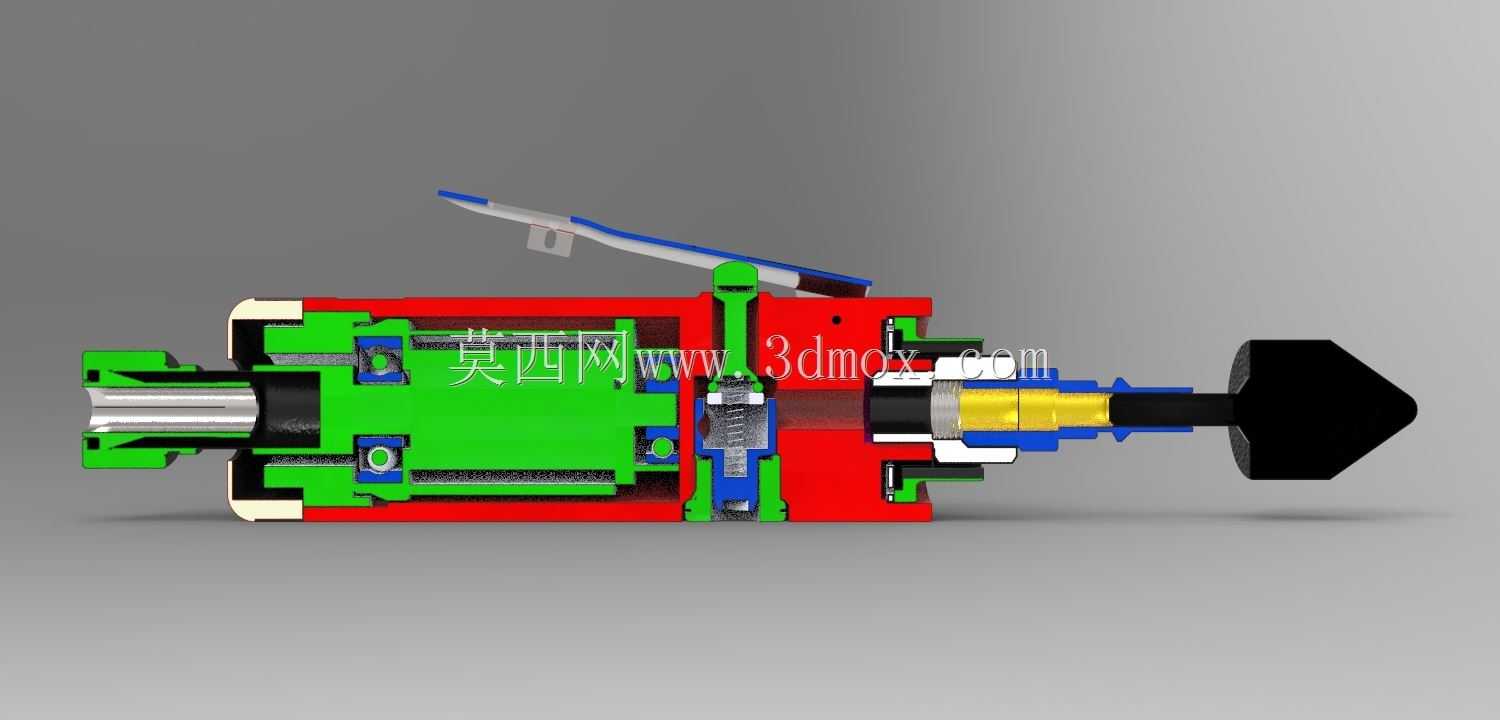

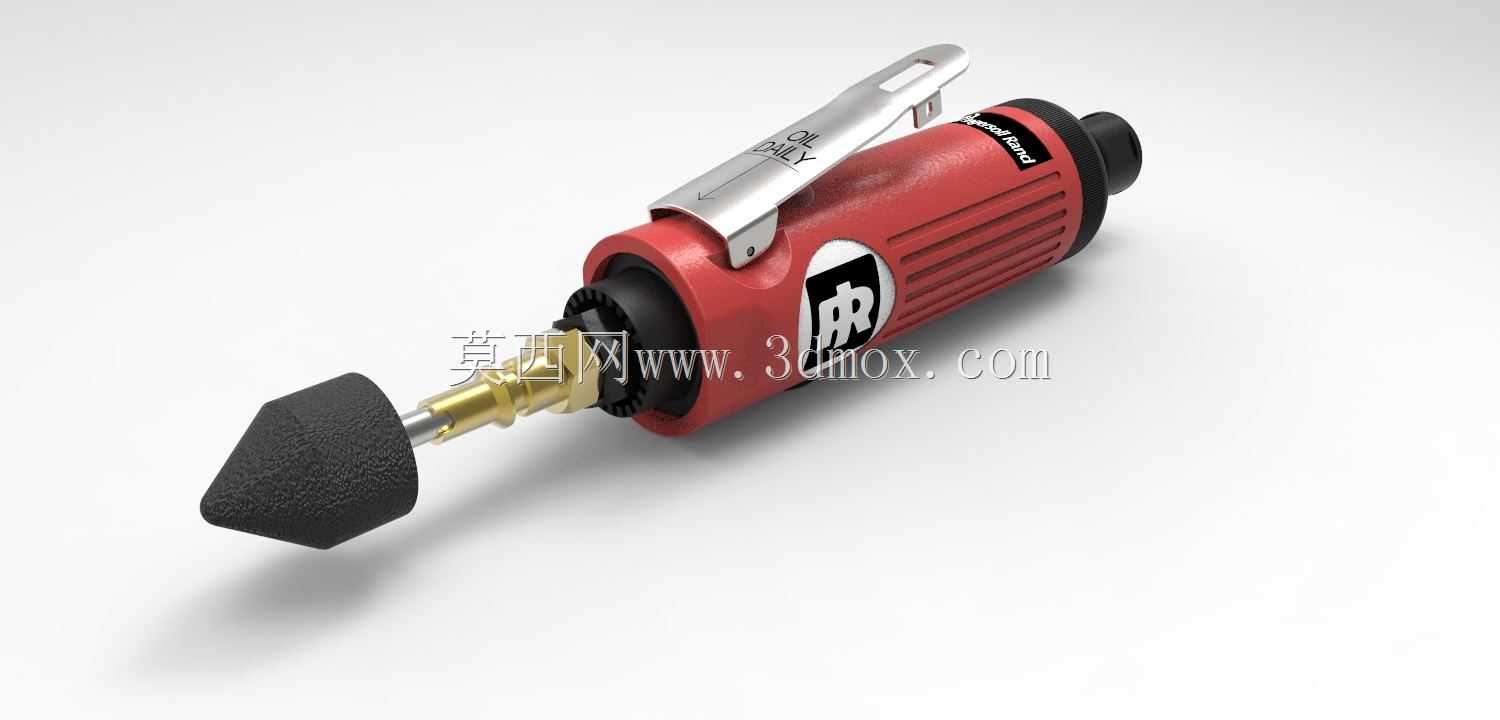

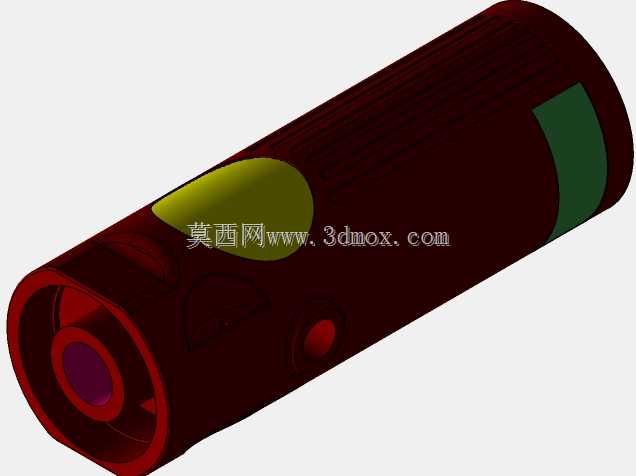

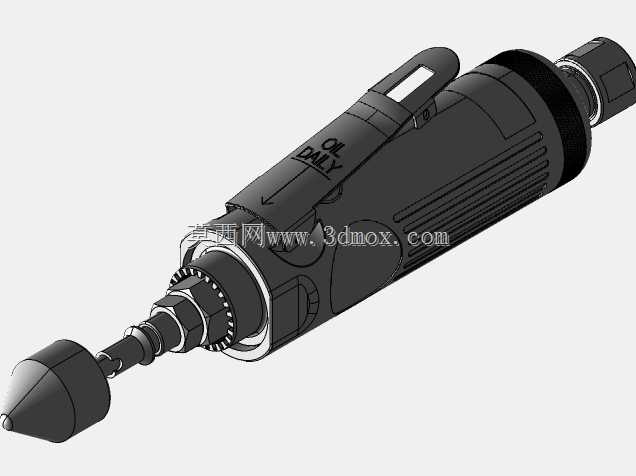

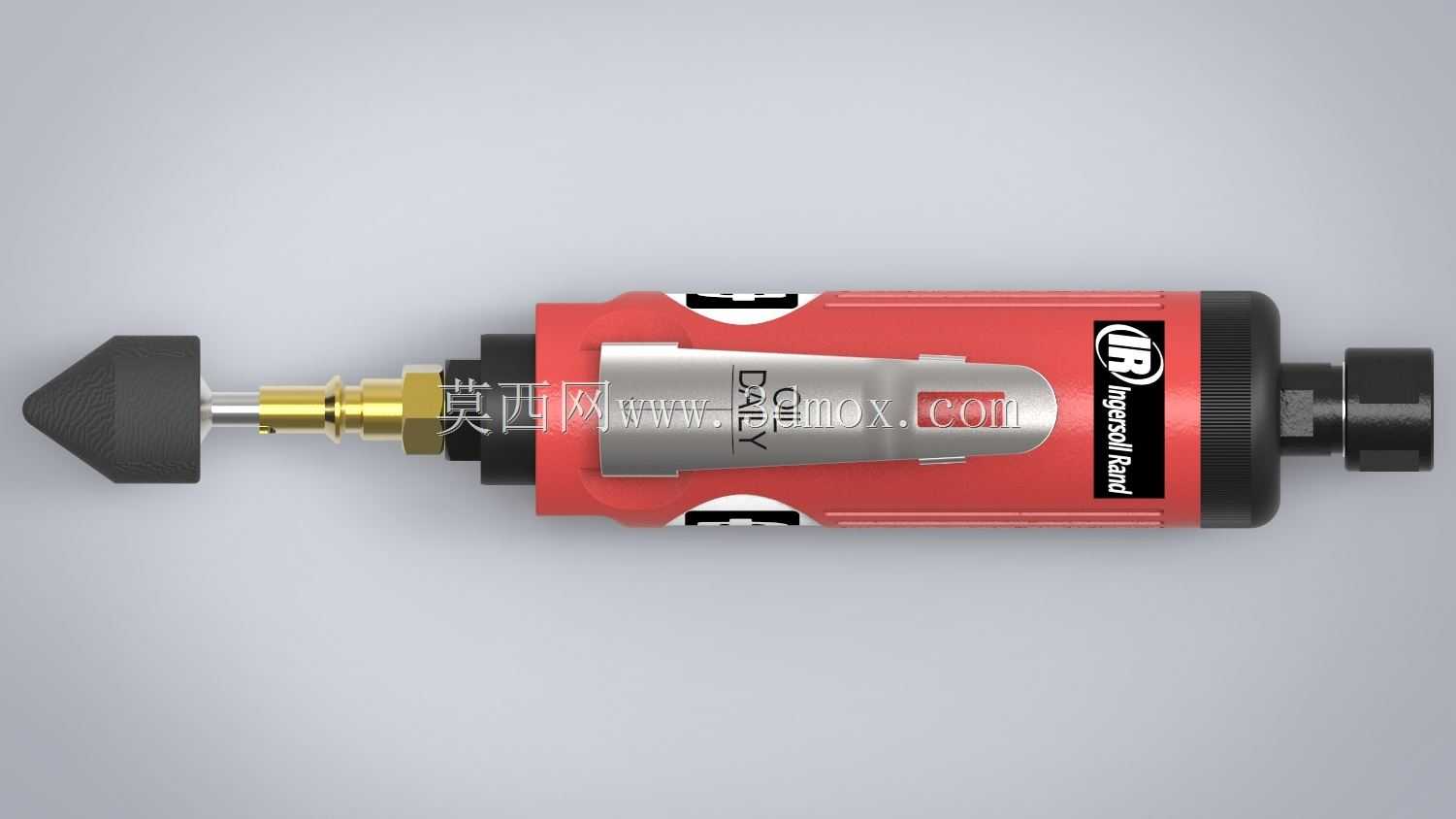

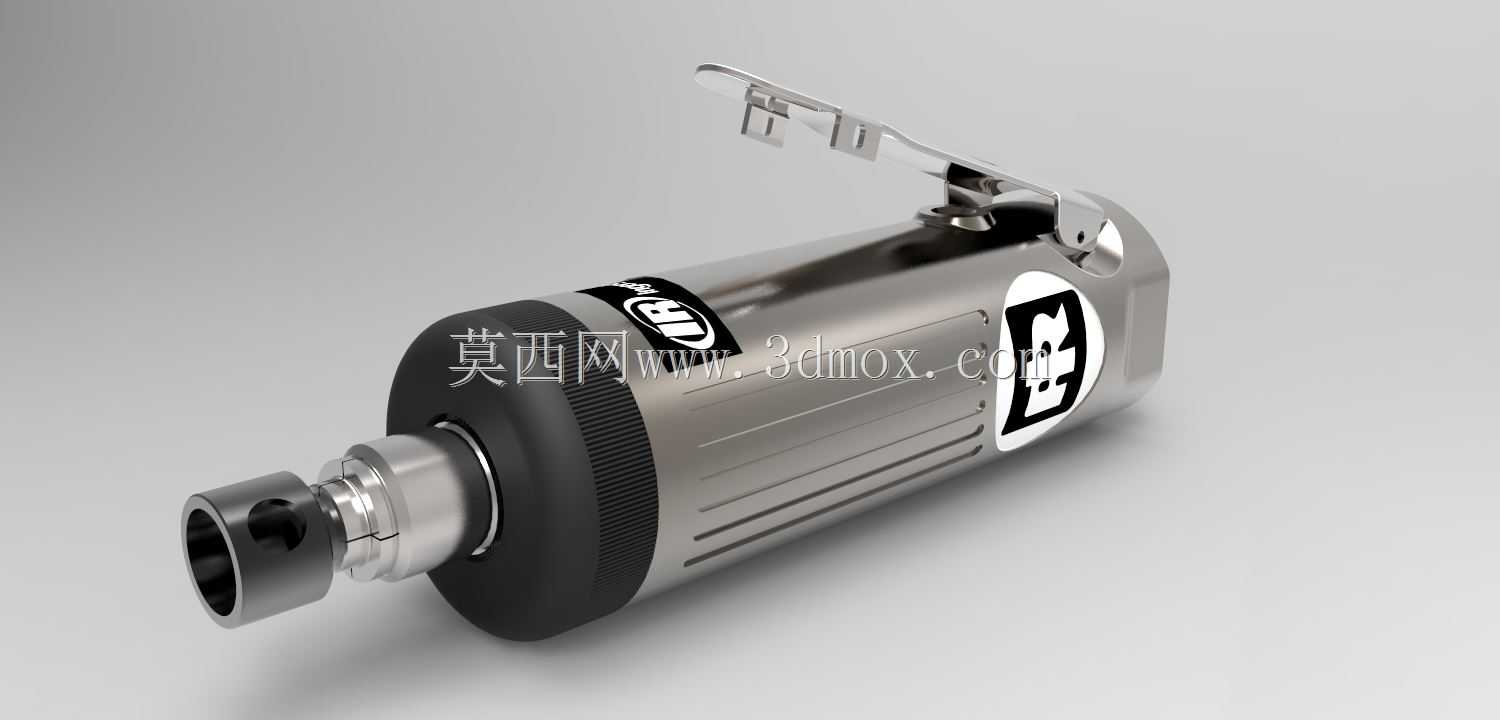

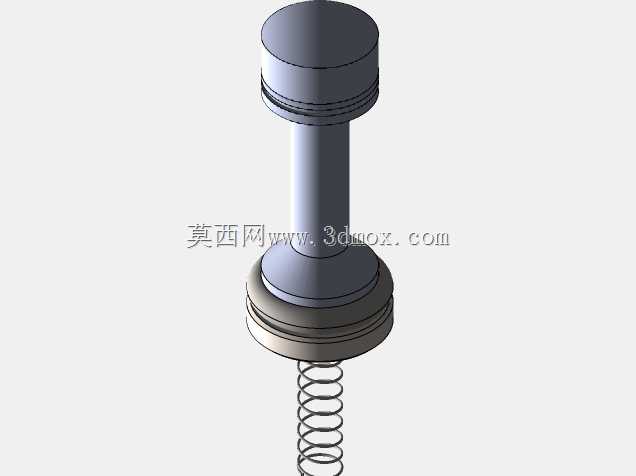

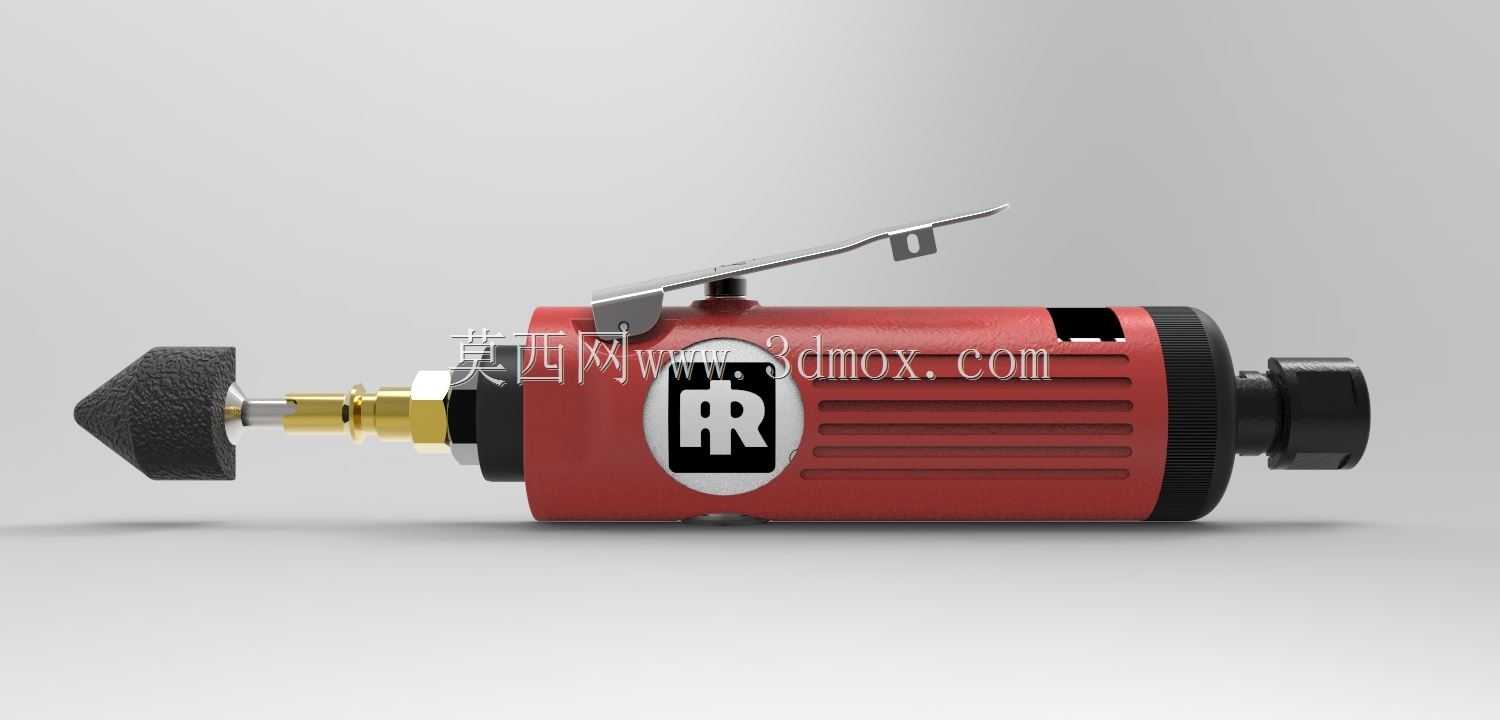

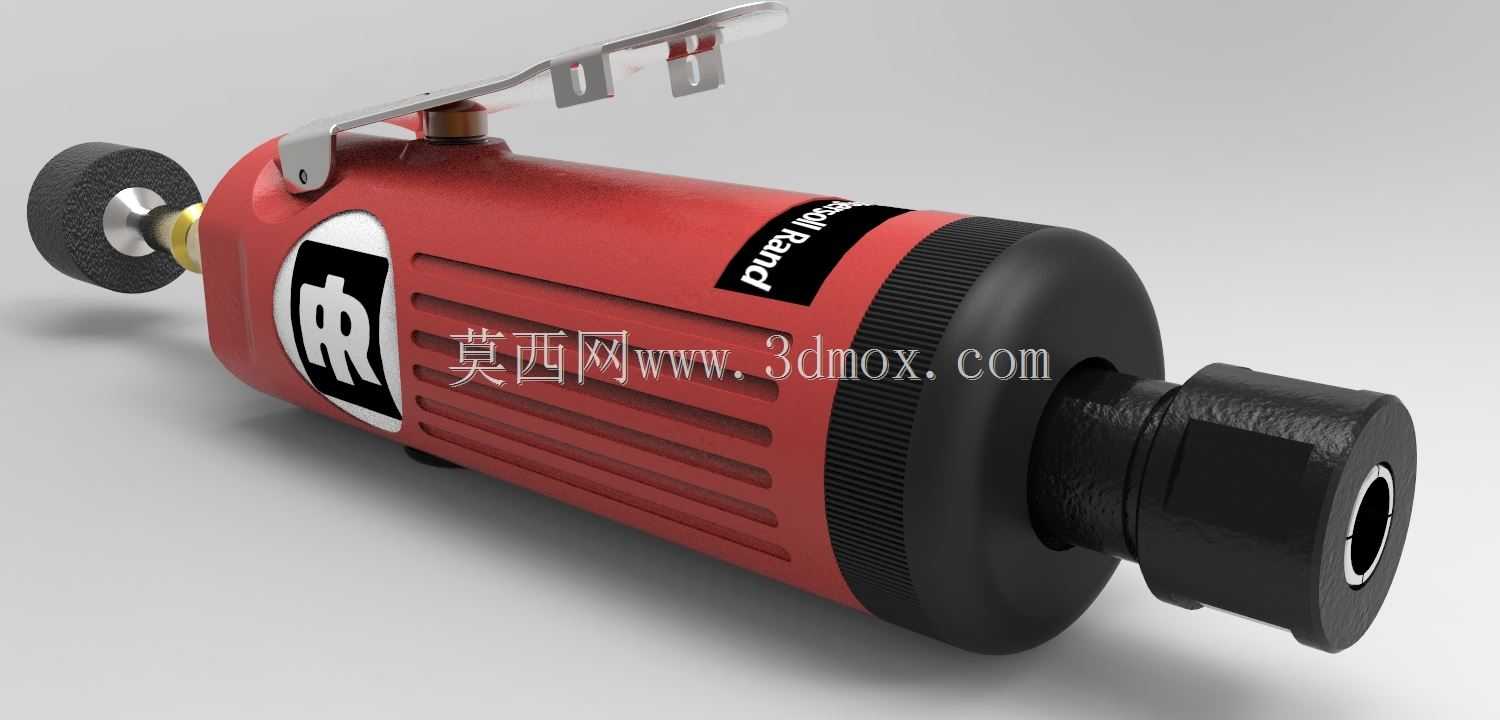

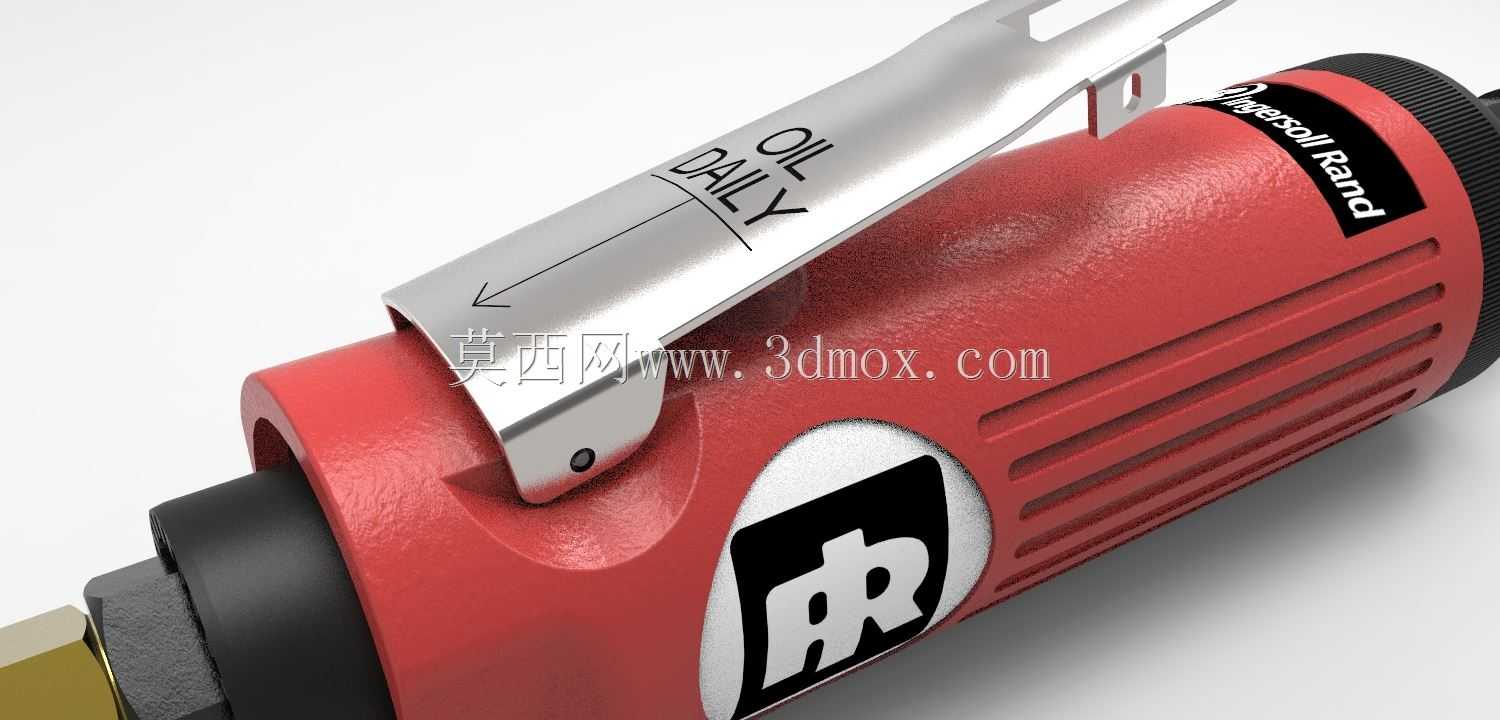

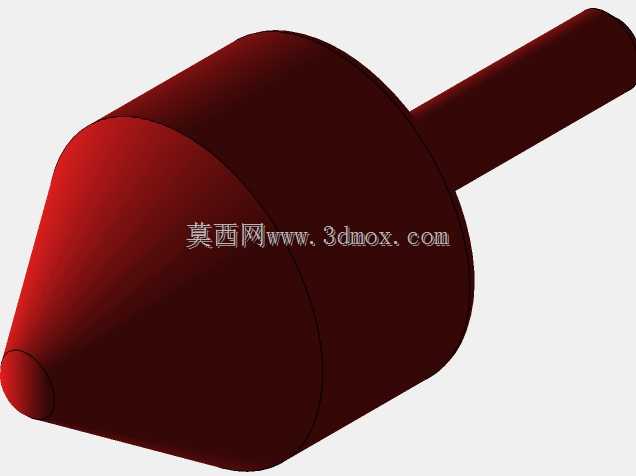

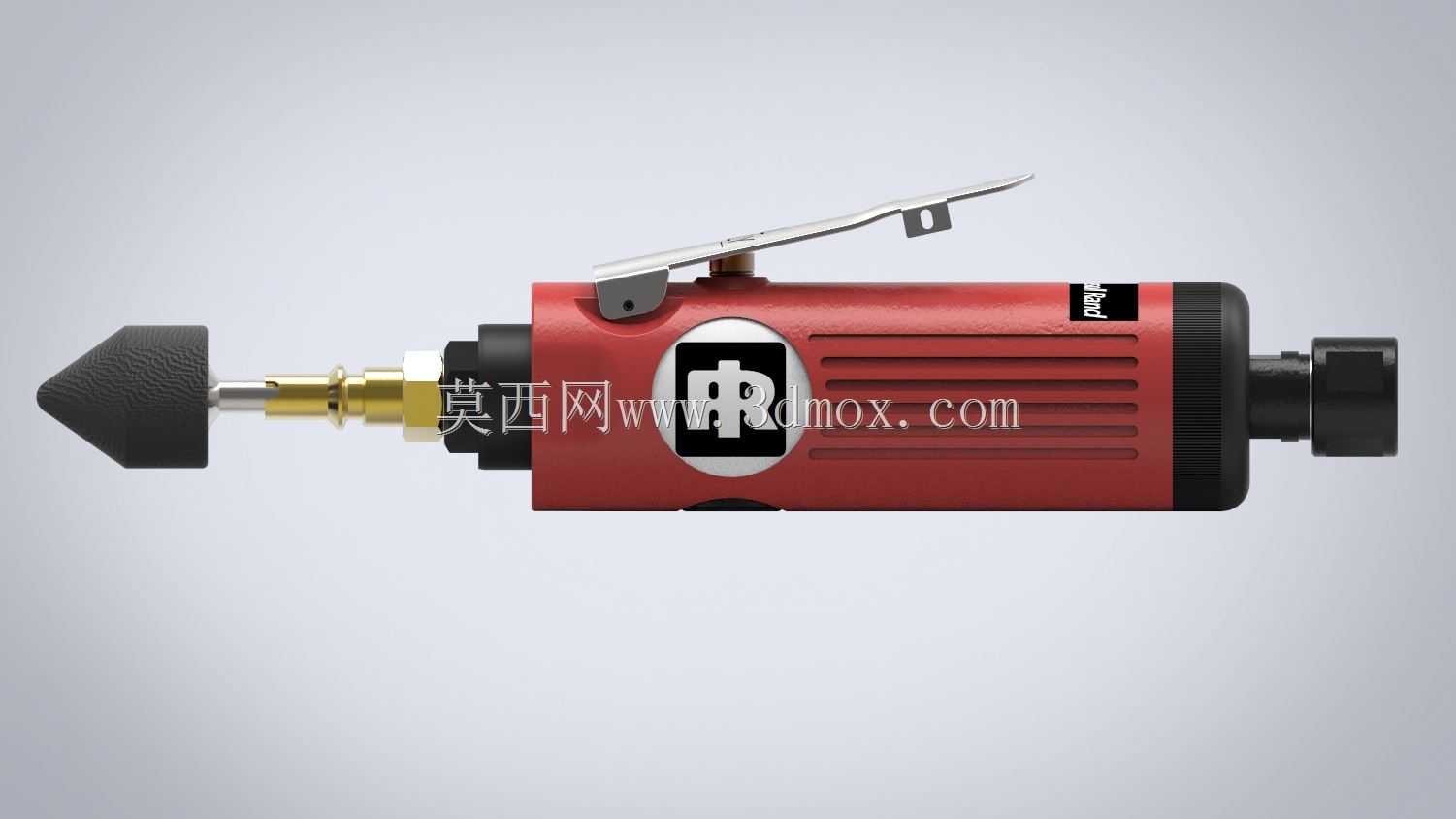

这款直式气动打磨工具主要面向金属加工、五金制造、汽修维保、模具修配等作业场景，可完成金属焊缝打磨、铸件飞边去除、小型工件表面抛光、异形部位倒角修型、锈蚀层清理等多类加工作业，相比电动打磨工具，它依靠压缩空气驱动，具备过载不烧机、长时间作业温升低、机身重量轻便的优势，适合手持长时间连续作业，在狭小空间、复杂曲面的精细加工作业中适配性极强。从功能设计来看，这款工具采用直式机身布局，动力输出轴线与机身轴线重合，作业时操作者可直接沿施力方向传递压力，针对内孔、窄缝、边角等普通角磨机无法触及的作业区域，能获得更稳定的操控手感，搭配不同材质形状的磨头，可覆盖粗磨、精磨、抛光全工序需求。机身侧面设置的按压式气阀开关，采用杠杆式触发结构，操作者单手握持时即可通过按压力度灵活控制进气量，实现转速的无级调节，适配不同材质的打磨力度需求，避免转速过高导致工件表面烧蚀或转速不足降低打磨效率。机身顶部的金属挂扣设计，可配合平衡吊具在流水线工位实现悬挂作业，减轻操作者长时间手持的负重感，同时也方便工具的收纳存放。进气接口采用标准通用螺纹规格，可适配市面绝大多数气动软管，接口处内置密封结构，避免高压气体泄漏造成功率损耗。机身外壳采用高强度工程塑料搭配金属内衬结构，既保证了整体结构强度，可承受作业过程中的磕碰、跌落冲击，又有效控制了整机重量，降低长时间手持作业的劳动强度。机身表面的防滑筋条设计，即便在沾有打磨粉尘、油污的作业环境下，也能保证握持稳定性，避免打滑造成操作失误。排气通道采用侧向定向排气设计，可将作业过程中排出的压缩空气导向远离操作者面部的方向，避免排气带起的粉尘吹向操作者，提升作业舒适度。从设计思路上，这款工具优先平衡了动力输出与握持手感，内部气动马达采用偏心平衡结构设计，将作业过程中的径向跳动控制在极低范围，避免打磨时出现振手、磨头跑偏的问题，保证打磨面的平整度。磨头夹持部位采用高精度弹性夹头结构，夹持力充足，高速旋转时不会出现磨头松脱、偏摆的问题，同时夹头更换操作简便，无需复杂专用工具即可快速更换不同规格的磨头，适配不同作业需求。整机的外形尺寸充分考虑手持作业的人机工程学，机身直径适配成年男性手掌握持围度，长度控制在单手握持可灵活操控的范围，无需额外加装辅助手柄即可完成各类角度的打磨作业，安装边界上，工具尾部进气接口突出长度较短，在狭窄空间内作业时不会被周边构件干涉，前端磨头安装部位的外径做了收窄处理，可深入直径较小的内孔、深槽部位完成修磨作业，覆盖更多常规打磨工具无法触及的作业区域。
