撬装式原油生产三相分离处理装置

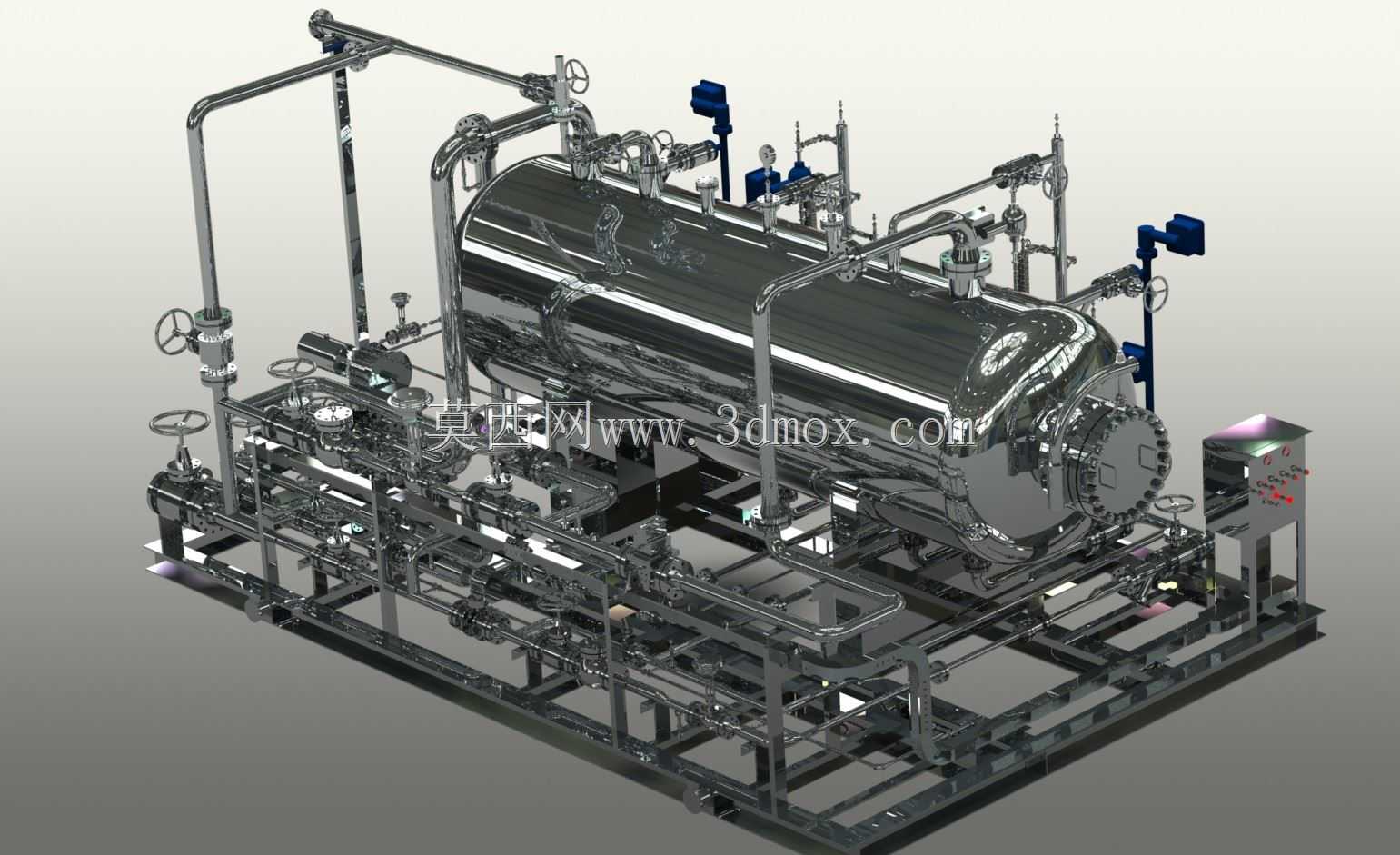

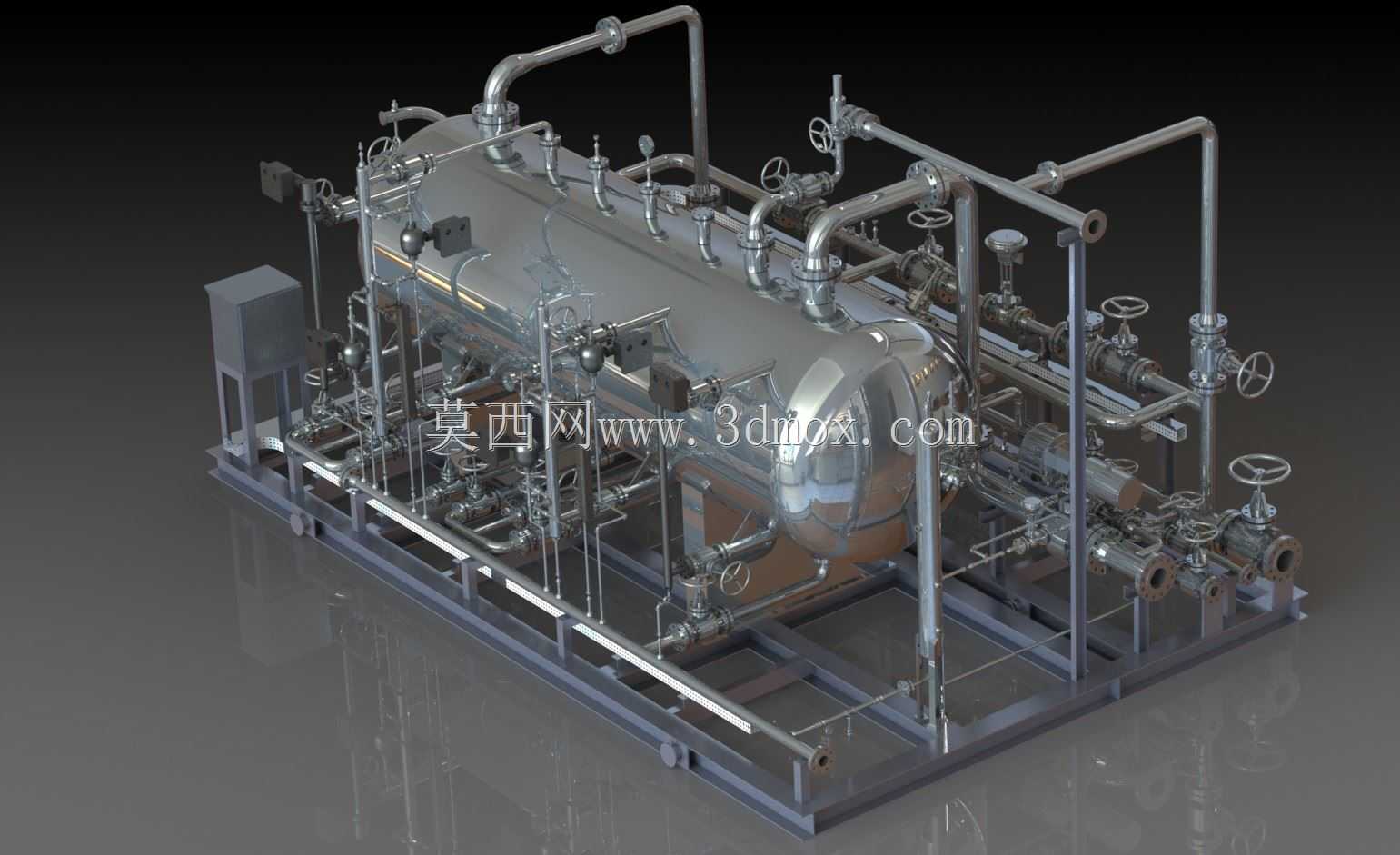

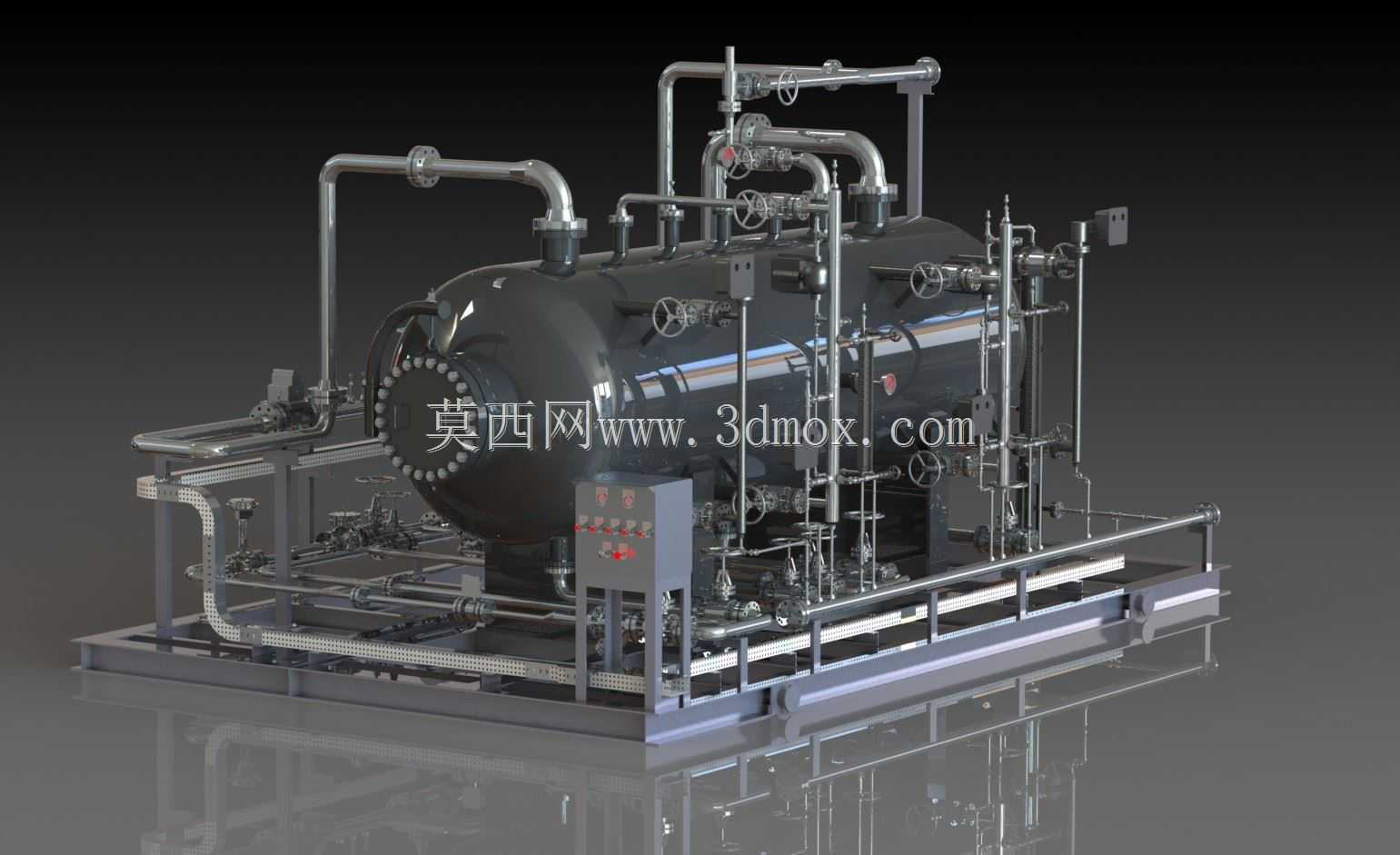

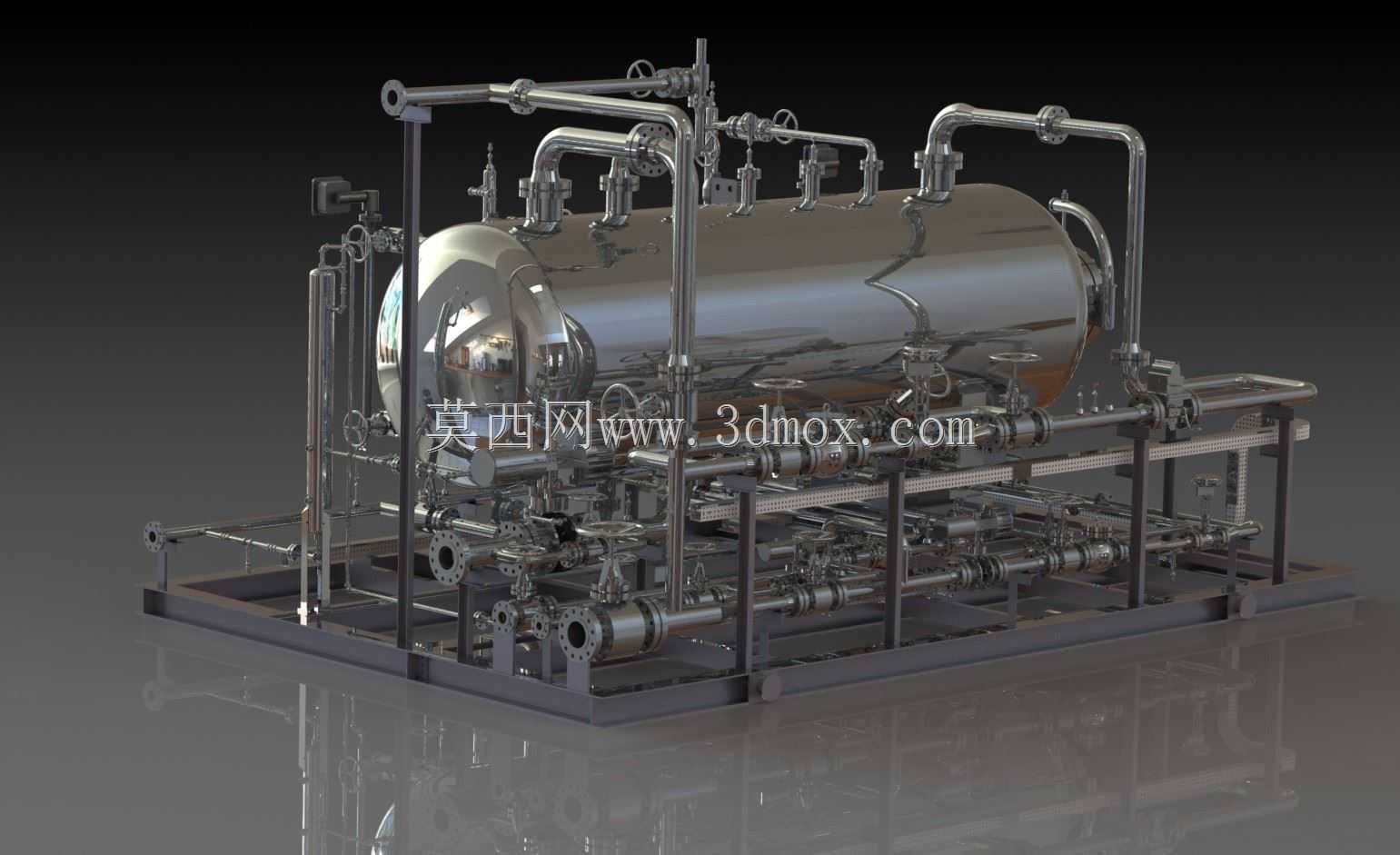

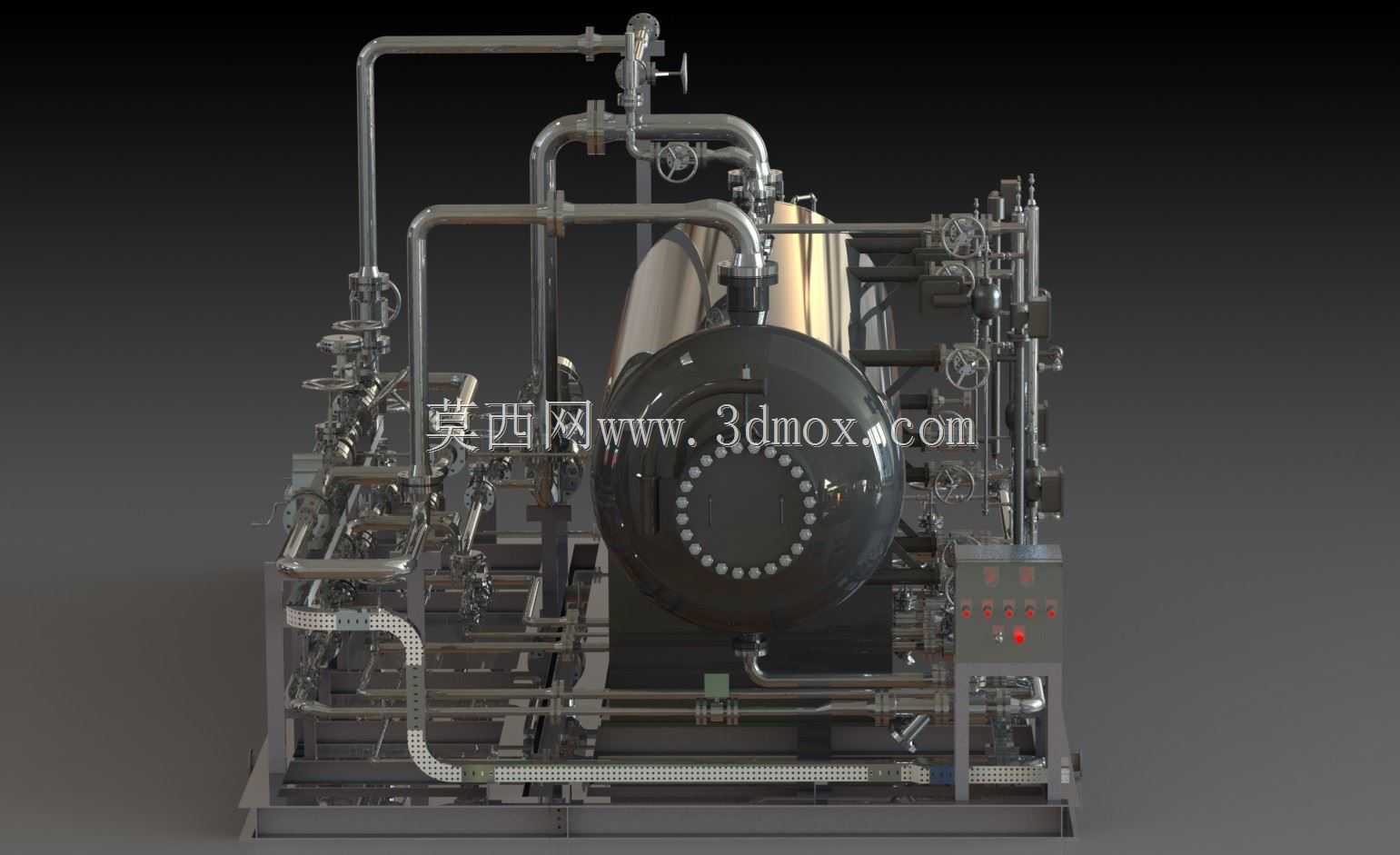

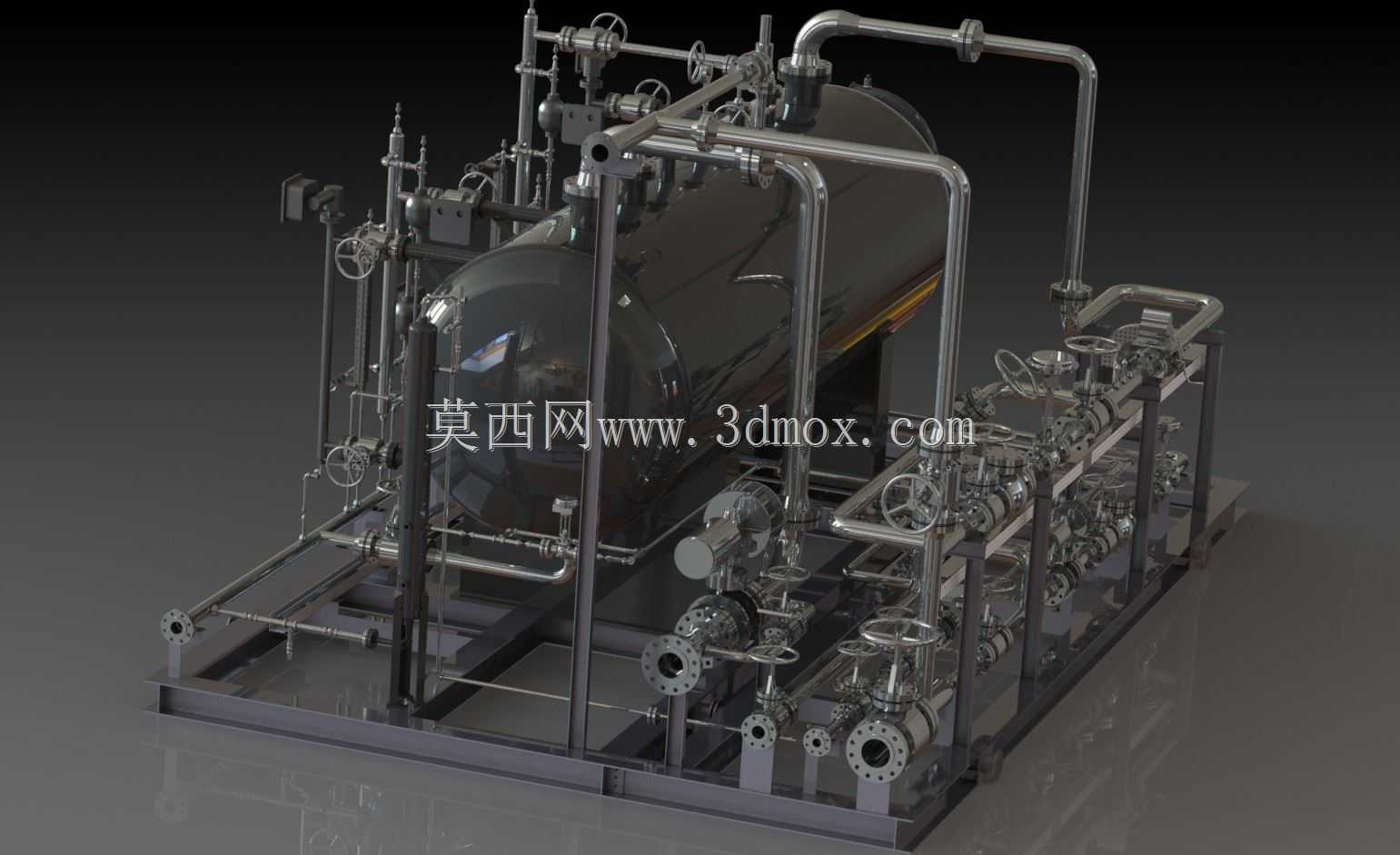

该装置为陆上油田采油井口配套的核心处理设备，主要应用于原油开采井口、计量站、接转站等生产场景，承担采出液的气液固三相分离功能，将井下采出的混合流体分离为符合集输标准的原油、伴生气与采出水，分别输送至后续储油、输气与污水处理环节，是油田地面集输系统中不可或缺的关键处理单元。设备采用一体化撬装集成设计，将卧式分离罐体、多路工艺管线、控制阀门、压力调节组件、安全附件全部集成在统一的钢制撬座上，无需现场进行复杂的管线拼接与设备组装，运抵现场后仅需对接进出口管线即可投用，大幅缩短油田场站的建设周期，尤其适配偏远井场、零散区块采油点的快速部署需求，也可用于临时试采作业的采出液处理。核心分离罐体采用卧式承压结构设计，内部设置有进料缓冲、重力沉降、聚结分离、液位稳定等多个功能腔段，采出液进入罐体后首先经缓冲段消能减速，依靠不同介质的密度差实现初步重力分离，伴生气上升至罐体顶部经捕雾装置除液后输出，原油在中部沉降腔经聚结元件破乳聚结后从出油口排出，含固采出水沉降至罐体底部经排污结构定期排出，可有效降低原油含水率与含气率，保障后续集输管线的输送安全。设备外部的工艺管线严格按照油气集输的工艺流程排布，分别设置有进料管路、出油管路、出气管路、排污管路、安全泄压管路与备用旁通管路，每条管路上配置对应的截止阀、调节阀与止回结构，可根据现场处理量、介质物性灵活调节运行参数，罐体顶部设置的安全附件可在内部压力超阈值时自动泄压，避免承压罐体出现安全风险。整套装置的安装边界充分考虑公路运输与现场吊装需求，撬座长宽尺寸适配标准货运车辆的运输限界，撬座底部预留标准化吊装点与地脚固定位置，整体重心经过优化设计，吊装与运行过程中不会出现偏载倾斜问题，外部管线的接口全部设置在撬体侧方的统一操作面，便于现场操作人员进行日常巡检、参数调节与维护作业，无需在撬体周边预留过大的操作空间，可有效节省井场的占地面积。
