开源亚克力框架SLA光固化3D打印设备

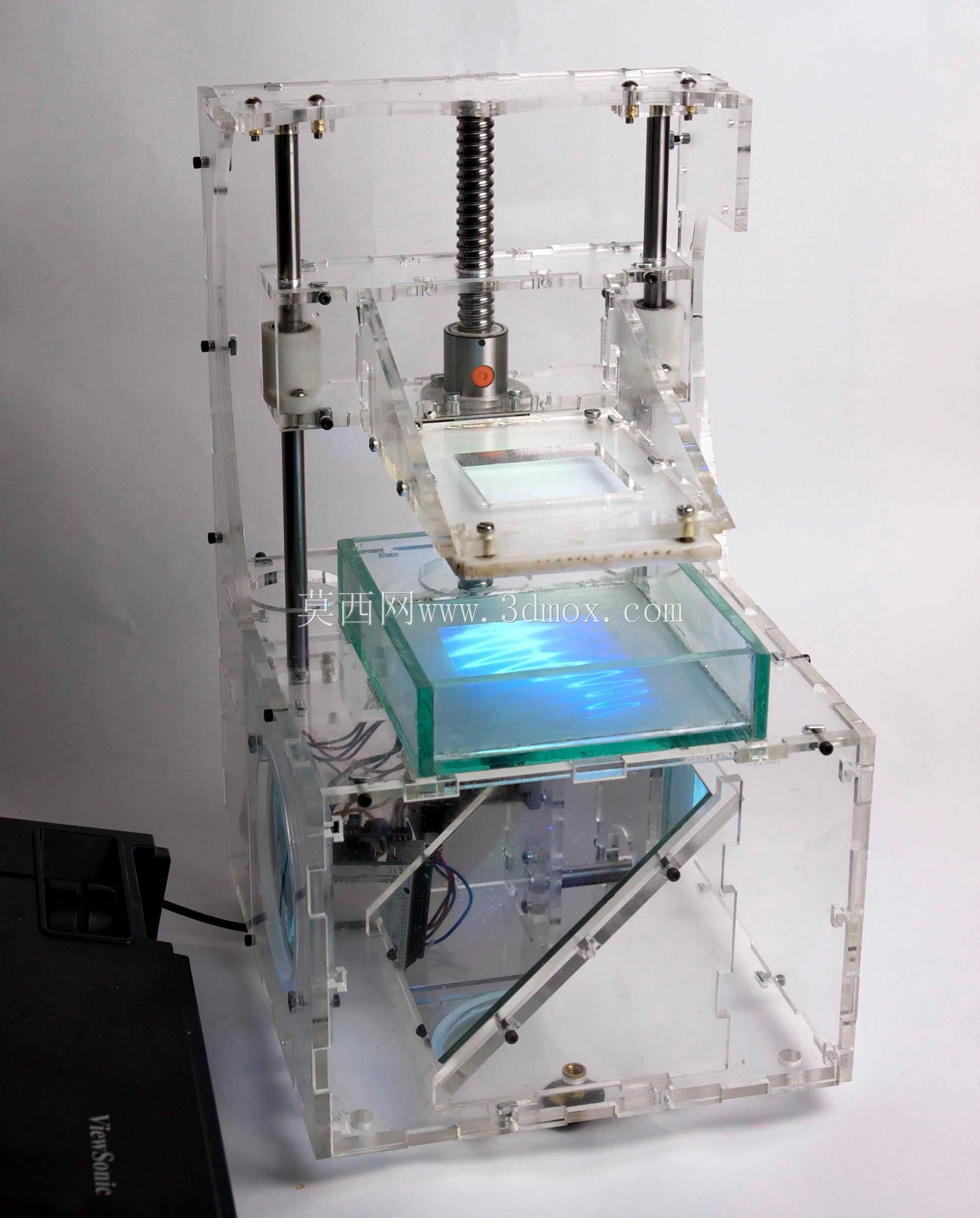

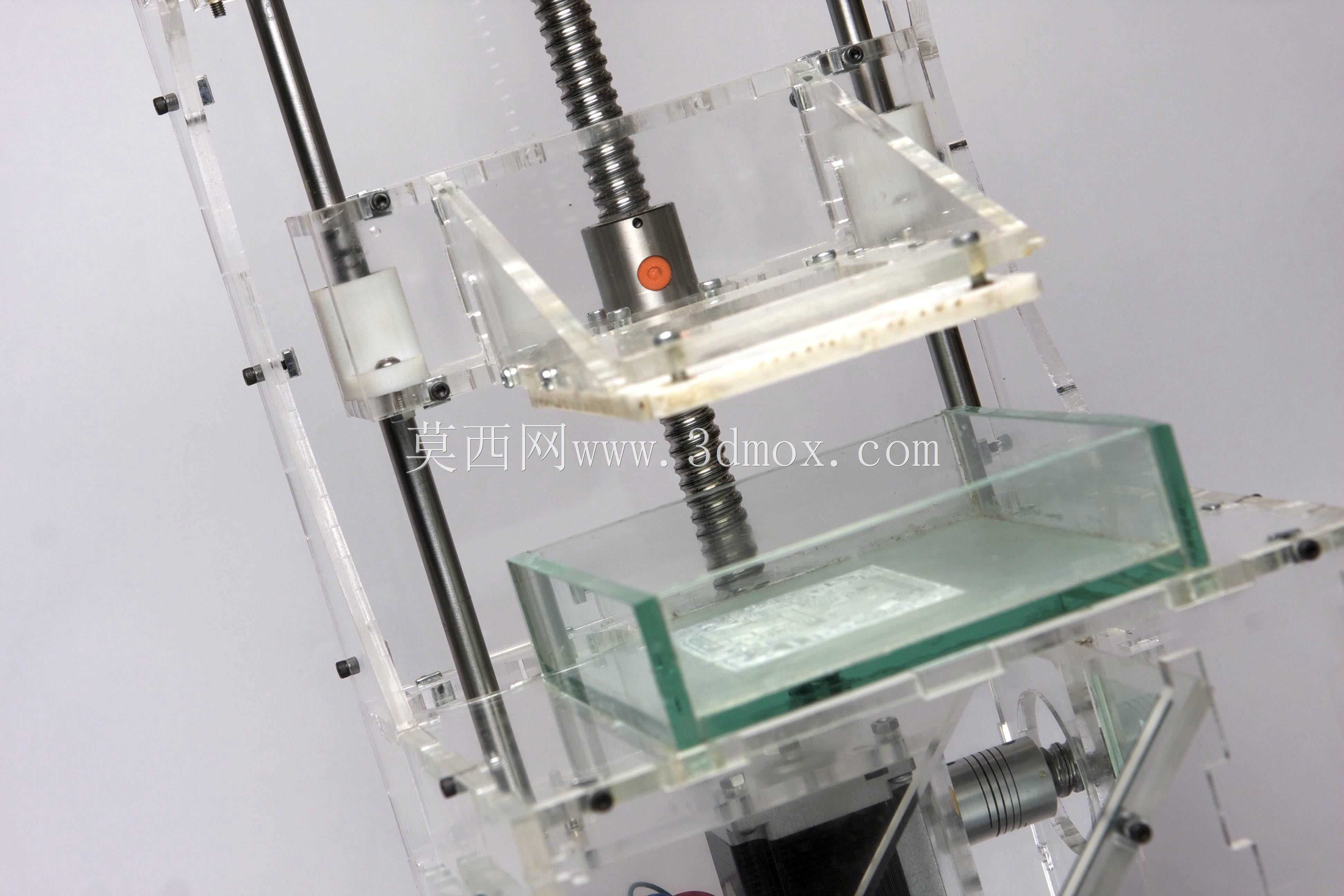

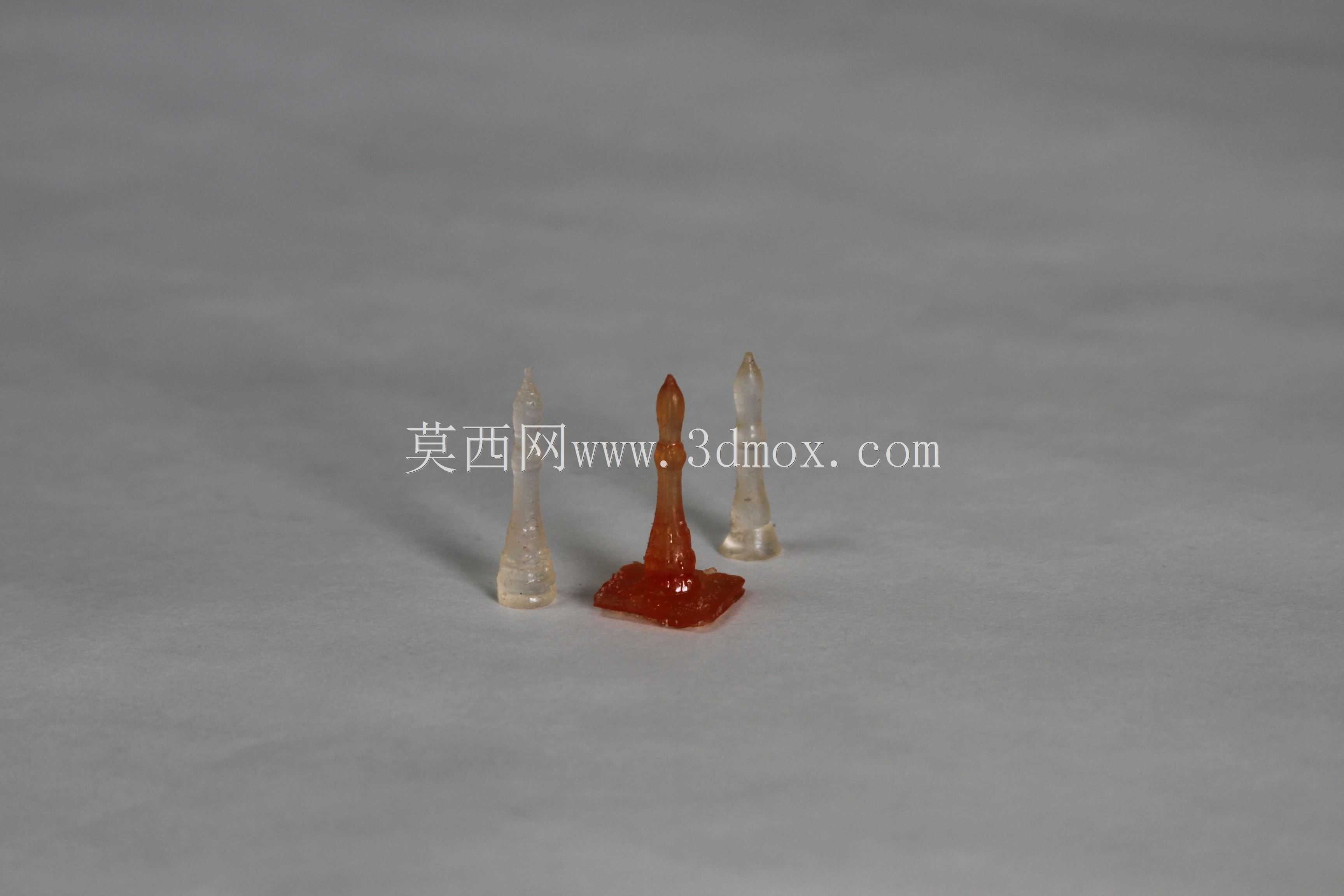

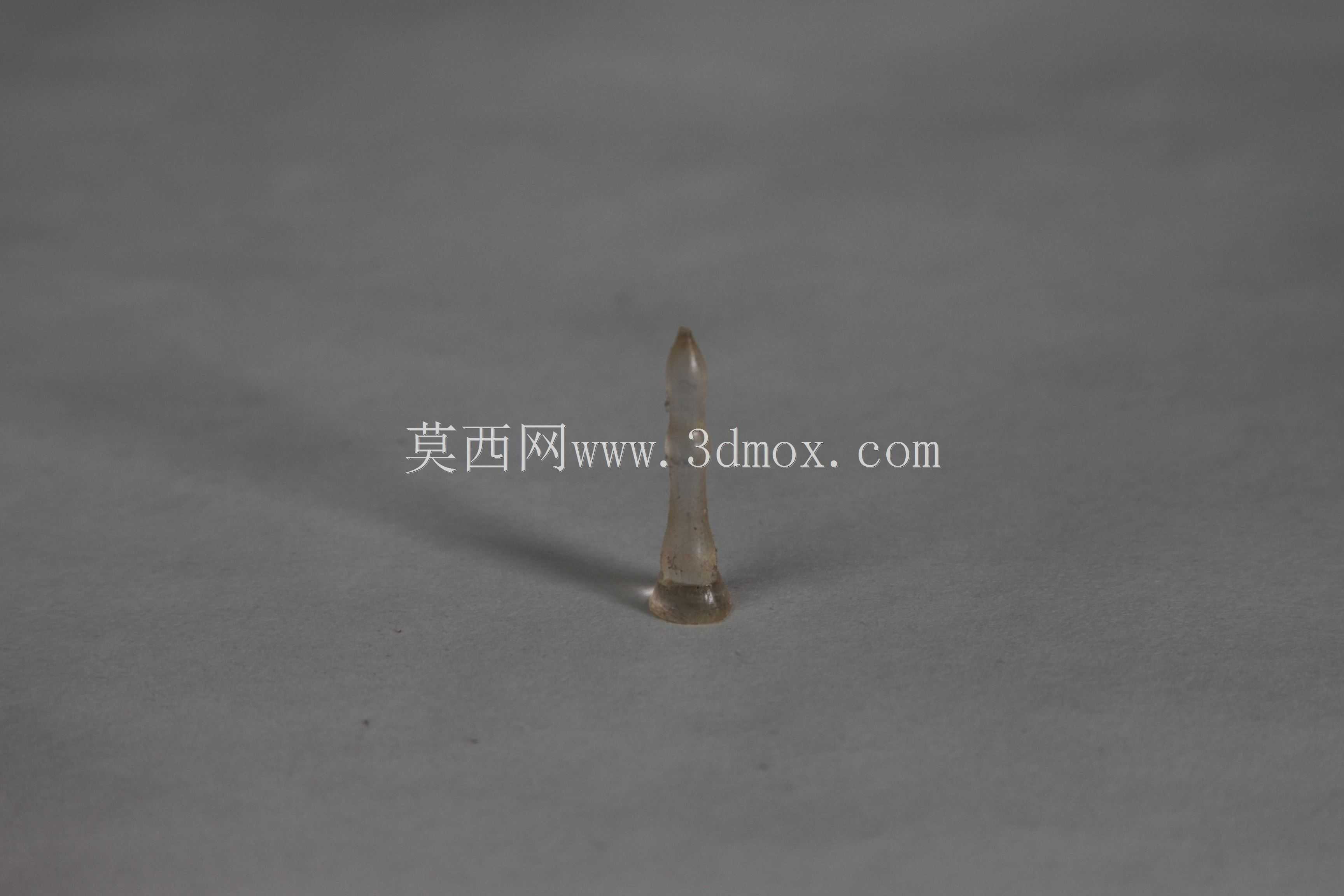

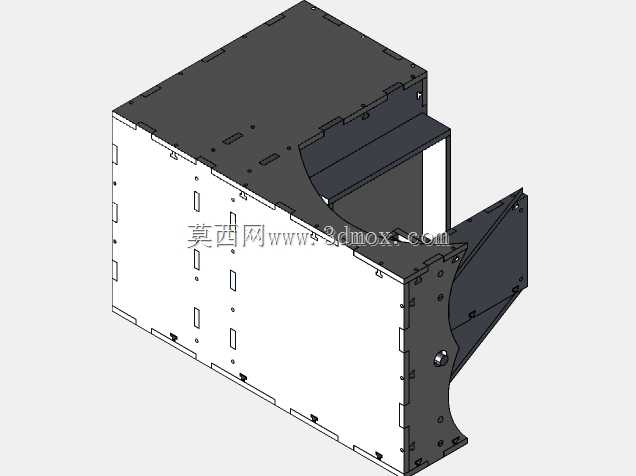

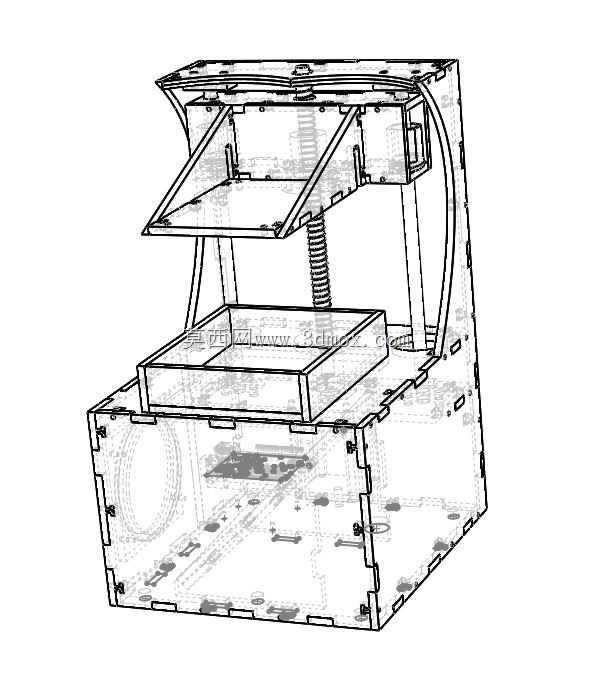

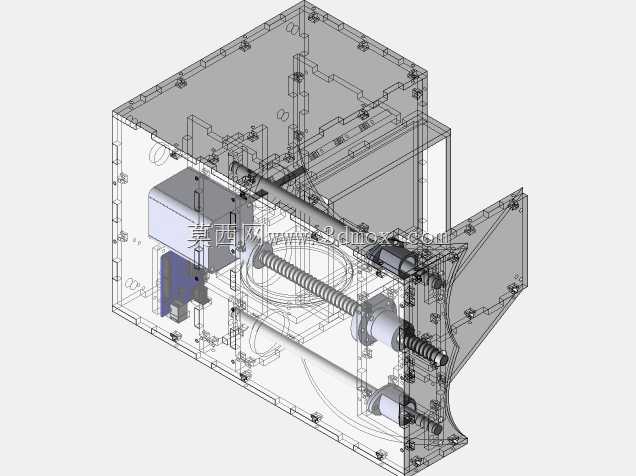

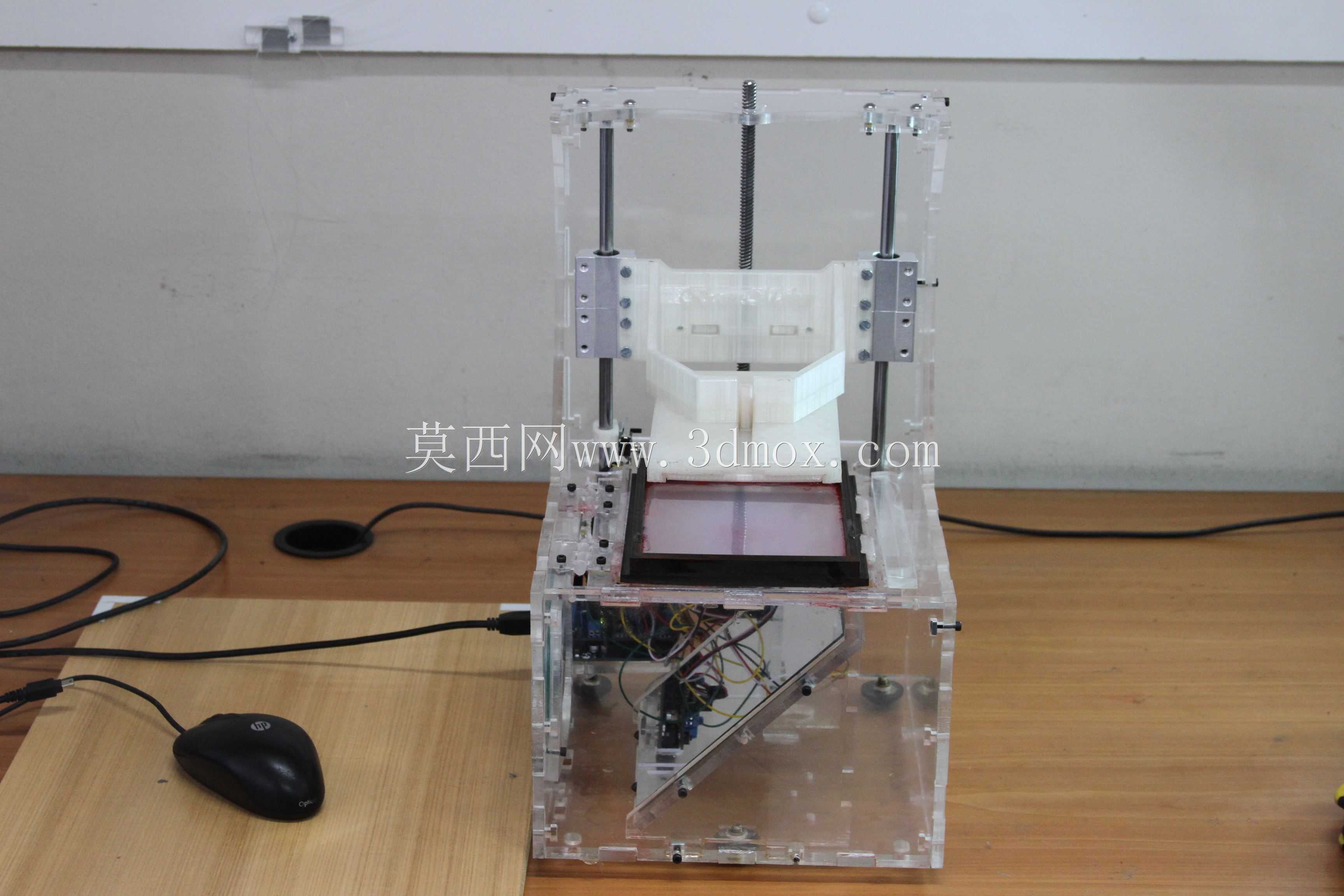

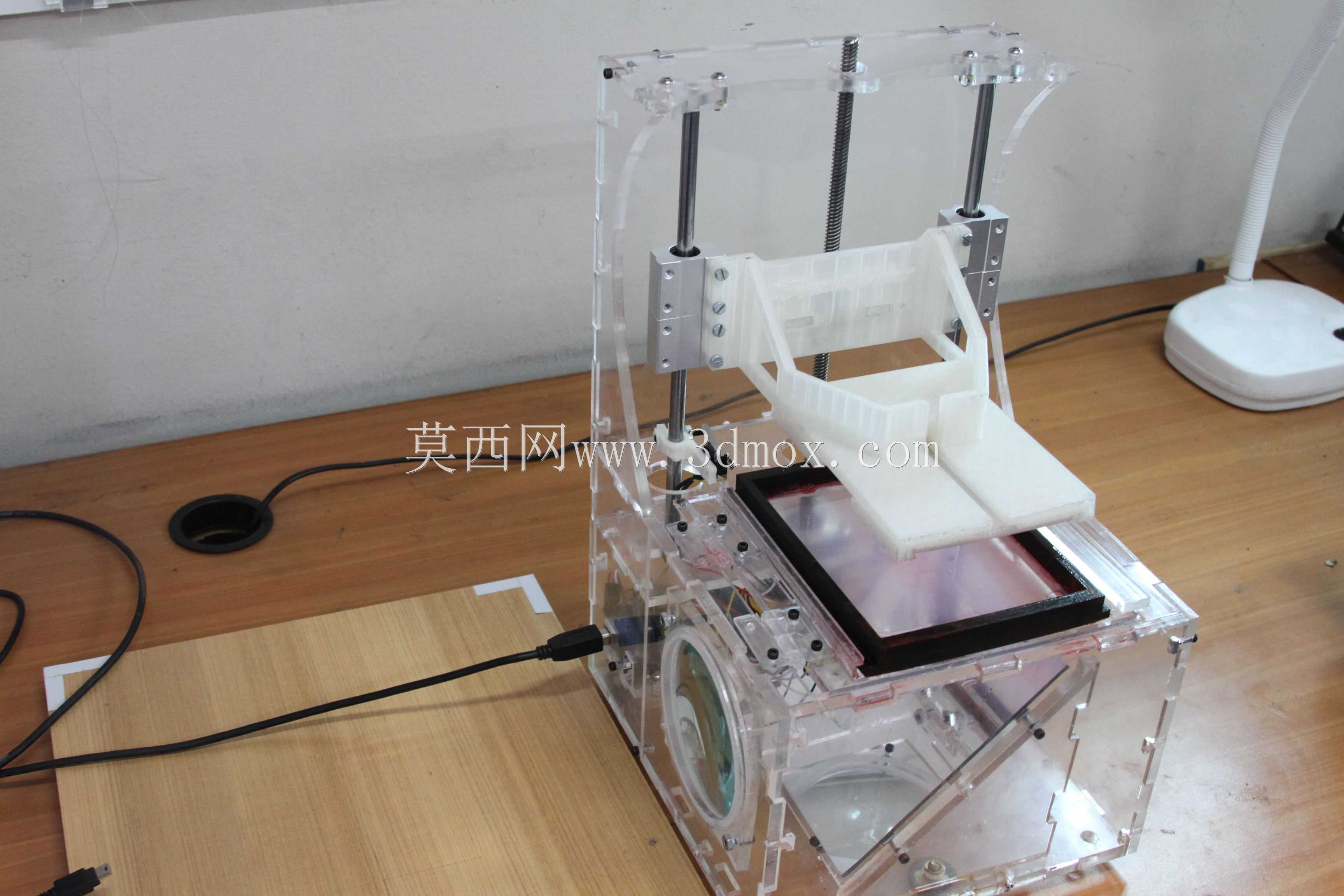

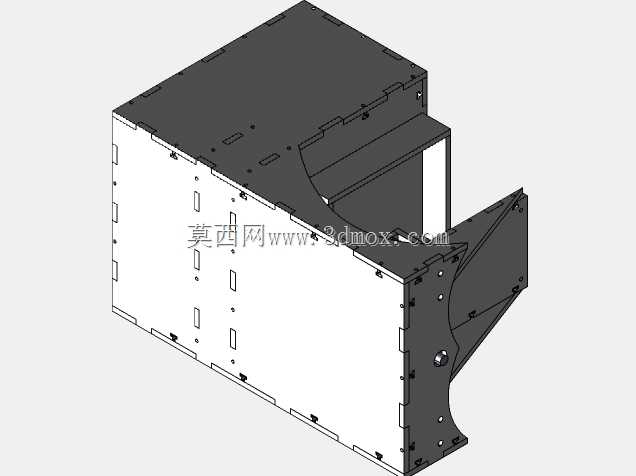

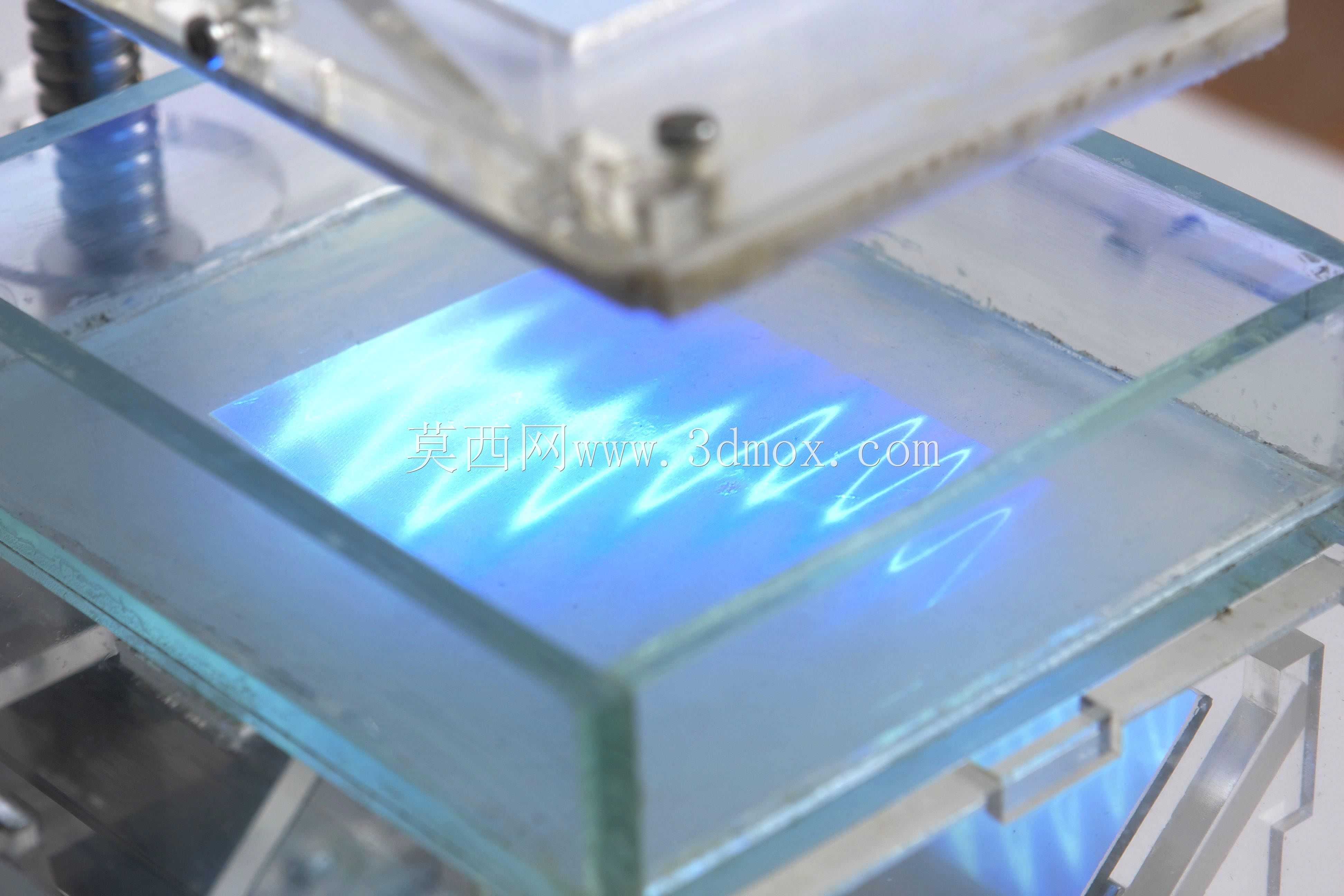

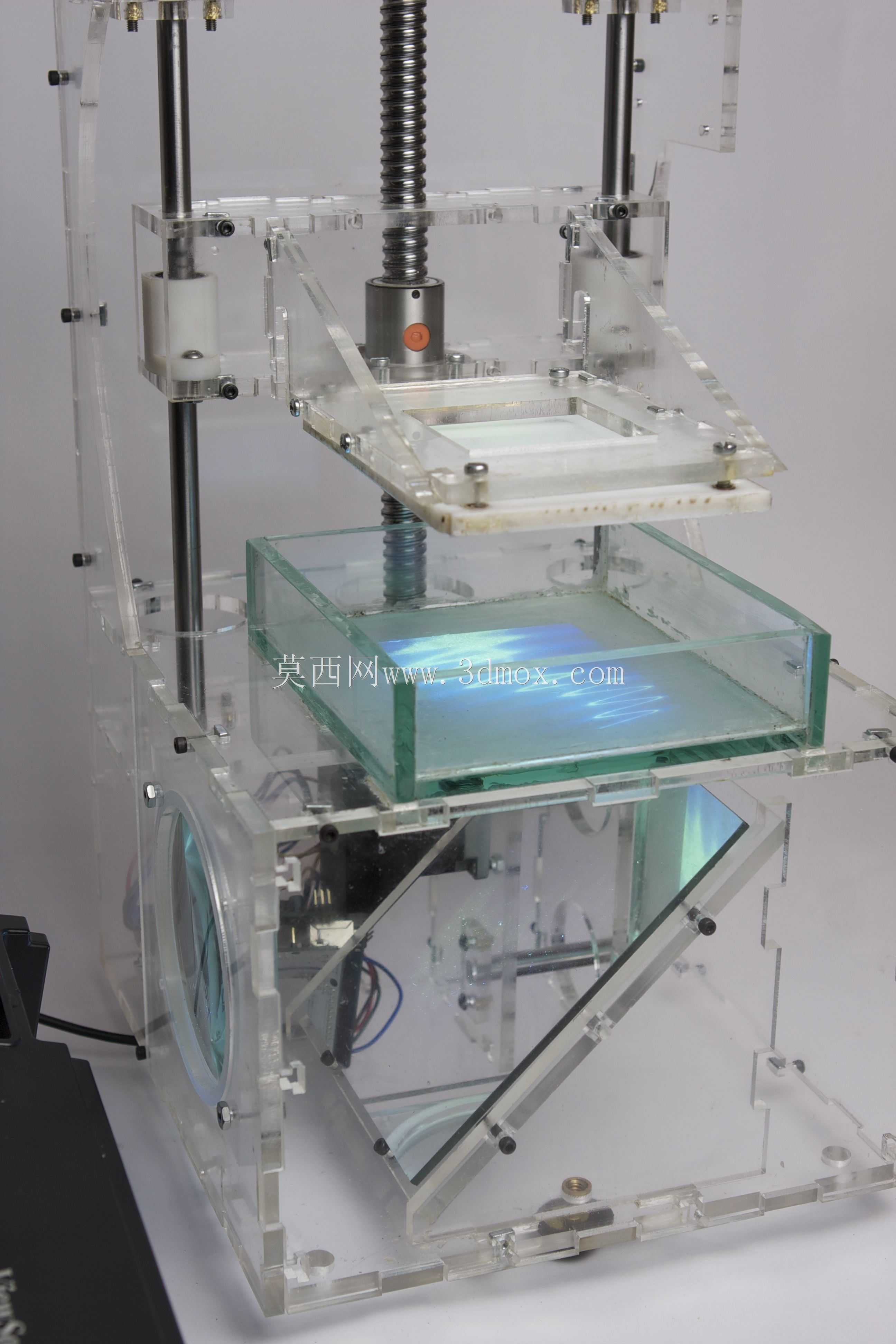

这款光固化打印设备面向桌面级定制制造、创客原型开发、小型工作室小批量精密制件生产场景设计，可适配数字光源或DLP投影组件完成液态光敏树脂的逐层固化成型，能够输出表面光洁度高、细节还原度强的树脂制件，满足手板验证、文创摆件制作、精密结构件打样、教学实验演示等多场景的实际使用需求。设备整体采用透明亚克力板材作为主体框架材料，通过激光切割加工出标准化的拼接安装位，无需复杂的金属切削加工即可完成整机组装，大幅降低了设备的自制门槛与物料成本，透明的机架结构也便于使用者实时观察成型过程中的树脂液位、平台升降状态与固化成型进度，及时排查打印过程中出现的层间脱落、树脂残留等异常问题。设备的成型平台采用丝杆传动的垂直升降结构，搭配双光轴直线导轨做运动导向，保证Z轴升降过程中的运动精度与运行平稳性，避免平台倾斜、层纹偏移等影响制件精度的问题；树脂槽采用高透光学玻璃作为底部透光面，边缘做密封防漏处理，可兼容常规可见光固化光敏树脂材料，槽体尺寸预留了充足的成型空间，可满足常规尺寸手板制件的一次成型需求，无需拆分打印后二次拼接。设备的投影组件安装在机架底部的密闭仓体内，通过倾斜反射镜将投影画面精准投射到树脂槽底部的固化成型面，光路结构做了简化设计，减少了不必要的光学损耗，同时底部仓体预留了通用投影设备的安装固定位，使用者可根据自身的精度需求、预算范围选配不同分辨率的投影组件，无需改动主体机架结构即可完成适配升级。整机组装无需专用工装工具，所有亚克力拼接位均设计有定位卡扣与螺丝固定孔，电气走线沿机架预留的线槽布置，避免运动部件剐蹭线路造成故障，设备整体占地面积适配常规桌面摆放，底部预留了减震脚垫安装位，可减少运行过程中的振动传递，进一步提升成型制件的尺寸精度与表面质量，适合创客群体、教学单位自行搭建使用，也可作为光固化成型技术的实验验证平台开展相关工艺研究。
