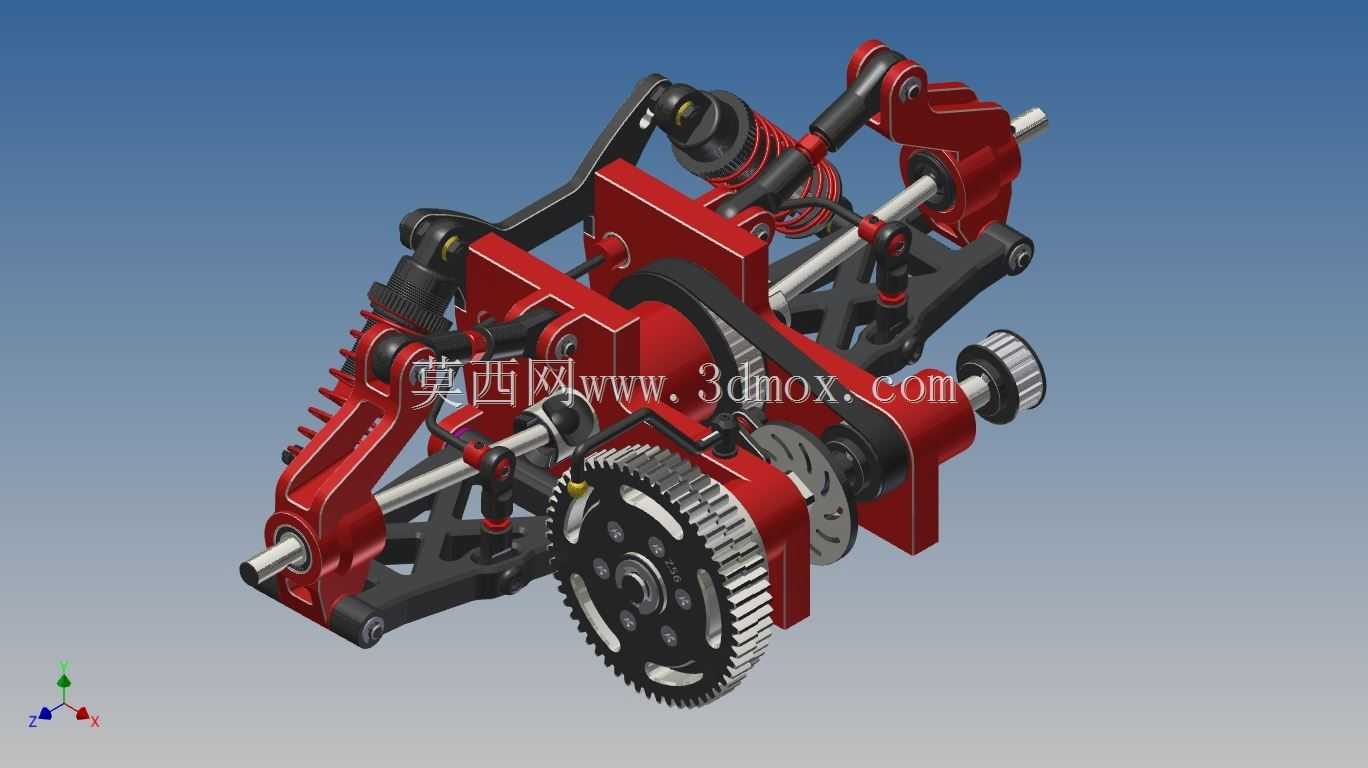

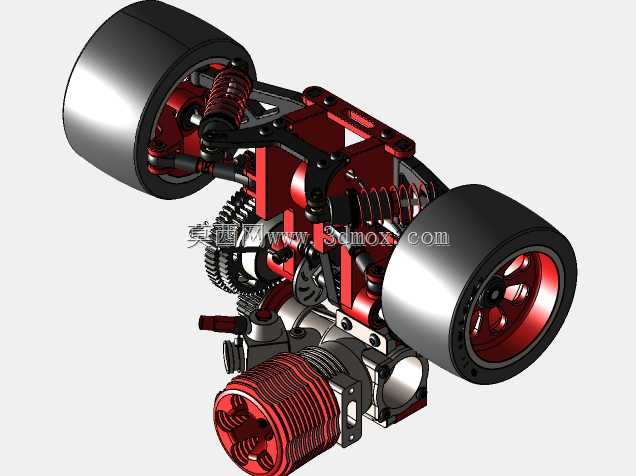

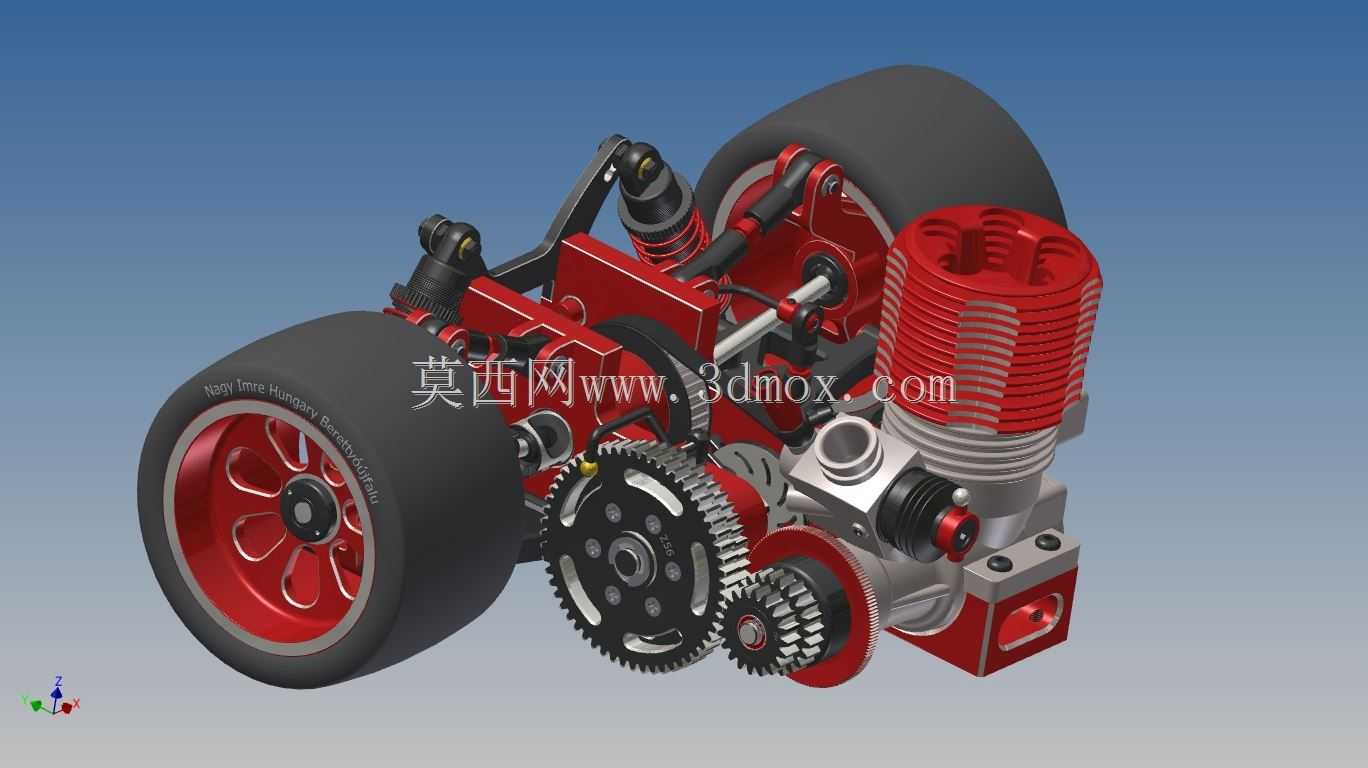

1:8比例遥控模型车后悬架带动力集成结构

该结构为缩比仿真模型车的后悬架动力集成单元，主要面向仿真越野模型车、科教演示教具以及车辆结构验证场景使用，可直观展示真实越野车辆后悬架与后置动力单元的配合逻辑，既可以作为RC遥控模型车的核心行走动力部件，也能用于车辆工程专业的结构教学演示，帮助学习者理解悬架跳动过程中动力传输的适配逻辑。从实际用途来看，该单元集成了后悬架导向、减震缓冲、动力输出、传动减速四大核心功能，替代了传统模型车分体布置的悬架与动力结构，大幅压缩了后部安装空间，提升了模型车的整体集成度，在越野行驶场景下，能够在车轮随路面起伏跳动的过程中，始终保持动力齿轮的啮合精度，避免传动脱节问题。功能特性层面，该结构采用双叉臂式独立悬架导向结构，搭配螺旋弹簧与阻尼减震器的组合，可过滤越野路面的细碎颠簸，同时限制车轮的跳动行程，避免传动结构出现运动干涉；集成的单缸动力单元通过多级减速齿轮组将动力输出至两侧后轮，齿轮组采用直齿啮合结构，传动效率高、维护简便，能够适配模型车大扭矩起步、低速攀爬越野的动力需求；轮毂采用仿真多辐条设计，搭配橡胶仿真轮胎，既还原了真车的视觉效果，也能提供足够的抓地力。设计思路上，该结构优先考虑运动边界的合理性，在设计阶段就对悬架全跳动行程内的齿轮啮合间隙、减震器伸缩量、传动半轴的摆动角度做了运动仿真校核，确保车轮上下跳动过程中不会出现部件卡滞、齿轮脱开的问题；同时采用模块化设计思路，将悬架支架、动力安装座、齿轮护板整合为一体式红色金属质感支架，既保证了结构强度，也减少了分体装配的累计误差，方便模型组装时的快速调试。外形尺寸与安装边界方面，该单元整体宽度适配1:8比例模型车的后部轮距要求，纵向安装深度从后轮中心向前延伸至动力缸体前端，安装时仅需固定前部支架的两个定位点、上部减震器的上端安装点即可完成固定，预留的走线空间可方便布置油门舵机、刹车结构的连接线路，两侧车轮的外倾角、前束角均可通过悬架拉杆进行微调，能够适配不同抓地力需求的越野路面场景。
