诺斜拉杆式左手操作锁具三维结构设计

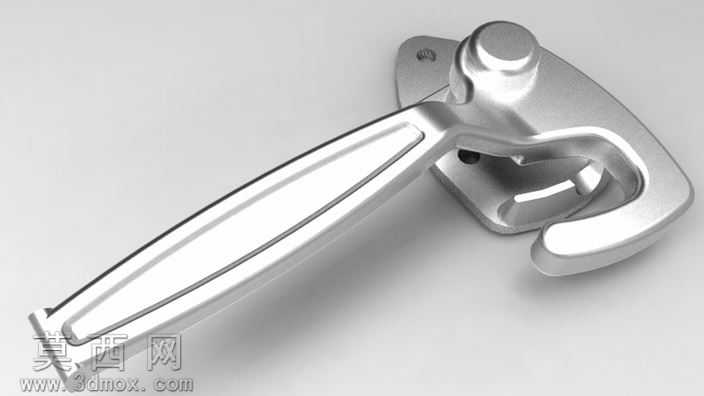

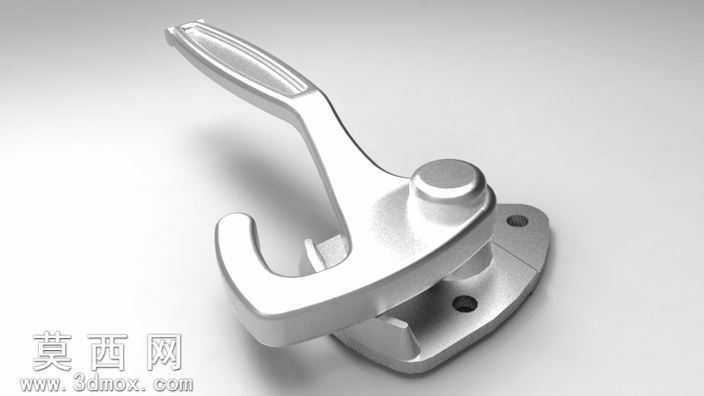

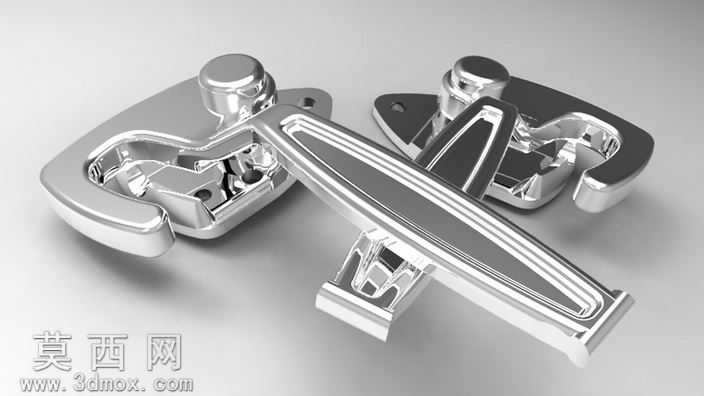

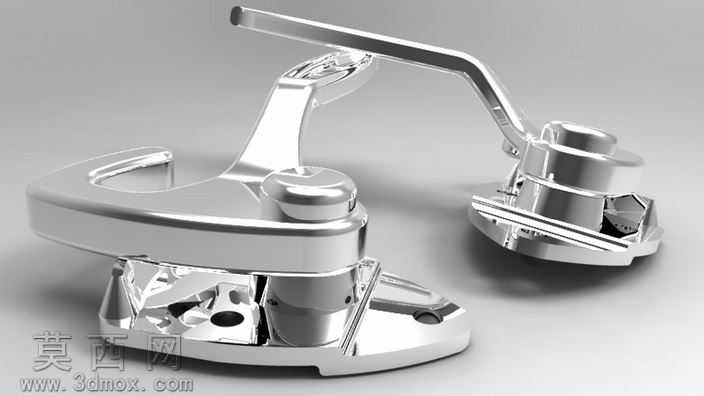

本作品为左手操作型诺斜拉杆锁的三维数字化模型，建模阶段依托参数化三维设计软件完成全结构特征构建，首先对锁具的底座安装板、杠杆式操作手柄、锁钩咬合结构、枢轴转动组件四大核心模块进行独立草绘，通过拉伸、切除、旋转、倒角等基础特征命令完成各零件的实体建模，严格匹配实际五金件的尺寸公差与装配间隙要求。装配阶段采用自下而上的装配逻辑，先将枢轴与底座进行同轴心配合并添加转动自由度约束，再将操作手柄与枢轴进行锁定配合，随后完成锁钩与手柄的联动结构配合，确保手柄扳动过程中锁钩可实现顺畅的开合动作，全程验证无干涉、无卡滞问题。材质与渲染阶段，针对五金锁具常用的锌合金压铸材质进行参数调校，赋予模型亚光银质金属质感，调整环境光与反射参数，还原金属表面细腻的磨砂纹理与边缘高光效果，同时对底座安装孔、手柄防滑纹理、锁钩咬合齿等细节部位进行精细化渲染处理，清晰展现各结构的形态特征。设计思路上，该锁具采用杠杆式施力结构，通过加长手柄的力臂设计降低操作所需的扳动力度，斜向拉杆的锁合结构可在闭合状态下提供稳定的张紧拉力，避免使用过程中出现松脱问题；底座采用双孔法兰式安装结构，可通过螺栓快速固定在门板、设备舱门或拖车栏板等安装基体上，左手操作的结构设计适配特定安装场景下的操作习惯，锁合状态下锁钩与底座挡块形成刚性咬合，可承受一定的横向拉扯载荷，满足门窗、小型设备舱、拖车围挡等场景的锁固需求。建模过程中对所有活动部件的转动行程进行了限位设计，确保手柄扳动至最大开合角度时不会与底座发生碰撞，各零件的壁厚均按照压铸工艺要求设置为均匀厚度，避免后续生产过程中出现缩孔、变形等工艺问题，模型同时保留了所有结构的参数化特征，可根据实际使用需求快速调整安装孔距、手柄长度、锁合行程等关键尺寸。
