三轴数控液体点胶作业执行机构

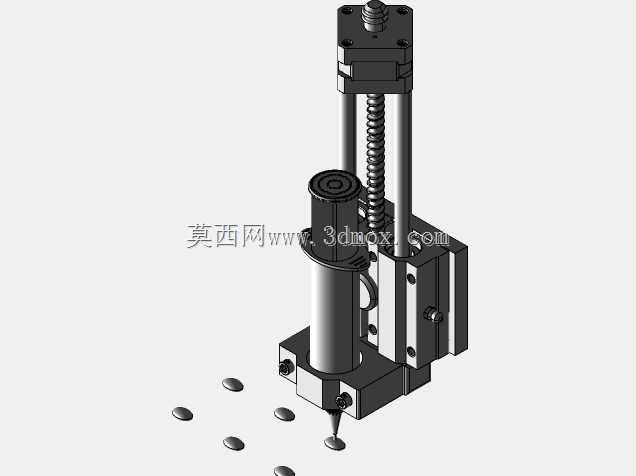

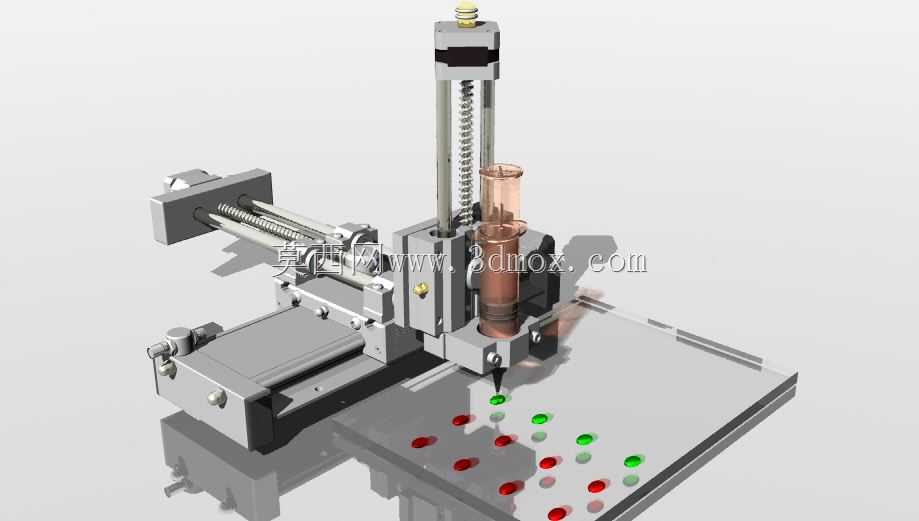

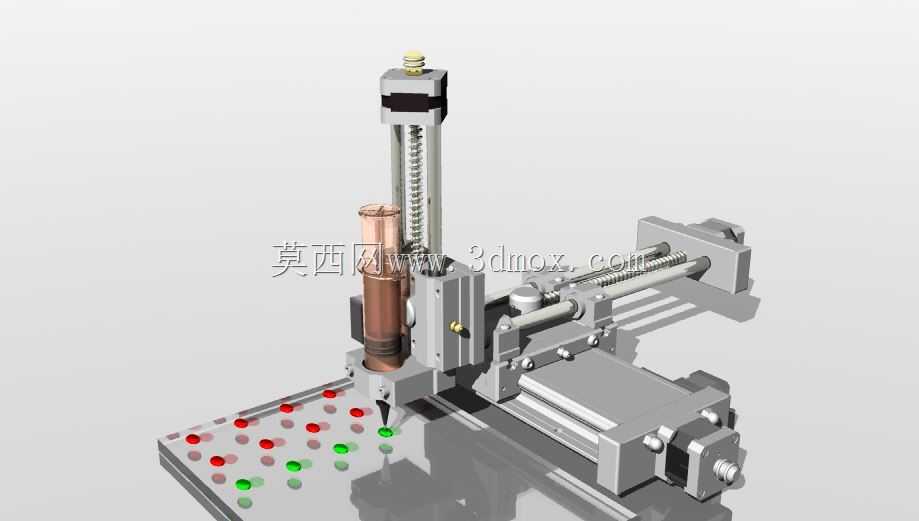

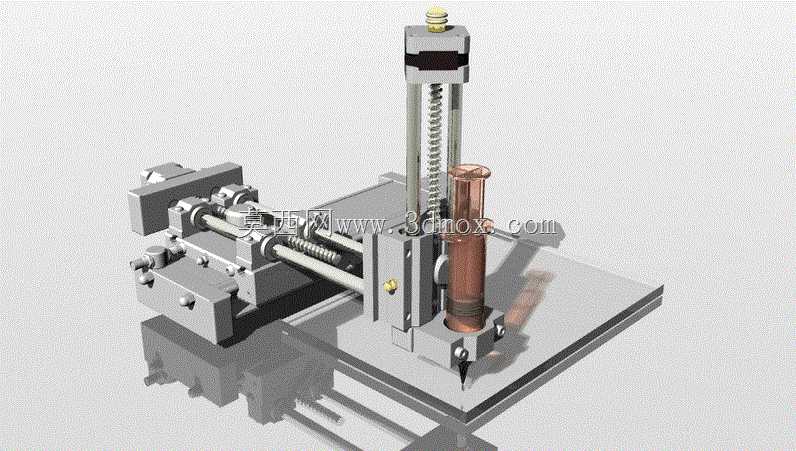

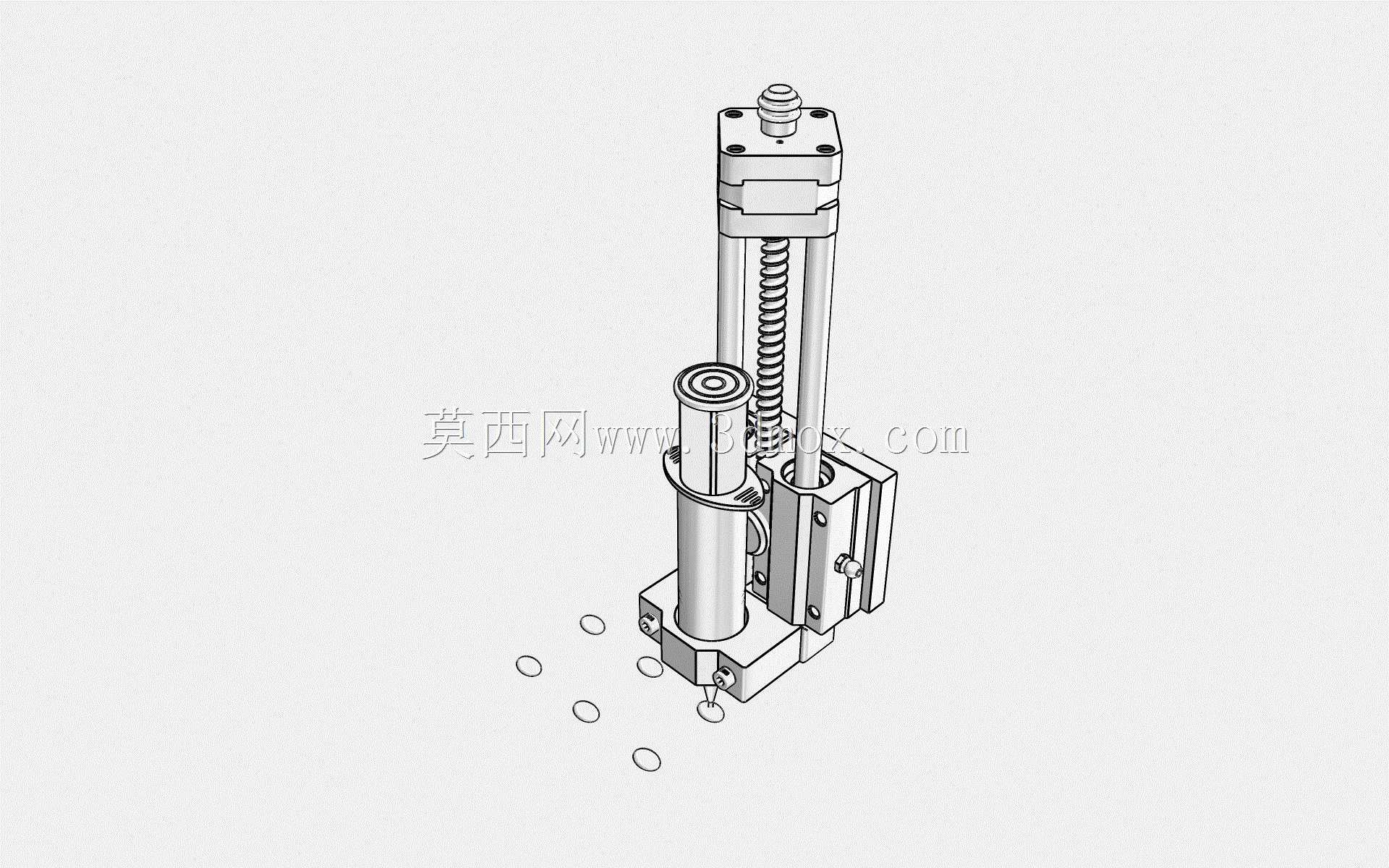

这款三轴数控点胶执行机构，主要面向3C电子组装、小型五金件密封、LED灯珠封装、精密塑胶件粘接等对胶量控制、点胶位置精度有较高要求的生产场景，可替代传统人工手持点胶作业，解决人工点胶胶量不均、轨迹偏移、良品率波动大的痛点，适配快干胶、UV胶、低粘度环氧胶等多种常见工业流体的定量分配作业。设备整体采用直角坐标式三轴布局，X、Y轴负责承载工件完成平面方向的轨迹移动，Z轴搭载点胶阀组件完成垂直方向的升降与点胶动作，整体安装底座采用平整金属板材加工，预留了标准安装孔位，可直接固定在生产线工作台面，也可搭配独立机架适配离线式单工位作业场景，整体安装边界紧凑，占用生产台面空间较小，可灵活嵌入现有小型生产线体，不需要对原有产线布局做大幅改造。在功能设计上，X、Y轴传动采用精密滚珠丝杠搭配线性直线导轨的组合，传动间隙小，重复定位精度可满足0.02mm级别的点胶位置要求，运行过程平稳无卡顿，可适配直线、圆弧、多段连续点位等多种点胶轨迹编程需求；Z轴传动采用同规格丝杠导轨组件，行程可覆盖常规小型工件的点胶高度差需求，点胶头安装位预留了通用装夹接口，可根据使用的胶液类型更换不同规格的针筒、点胶阀，适配从微量精密点胶到小流量连续涂胶的不同作业需求。设计过程中充分考虑了日常维护的便捷性，所有传动部件均外露在可视范围内，日常润滑、易损件更换不需要拆解大量结构件，走线沿型材侧边布置，避免运动过程中线缆拖拽磨损；点胶组件的针筒固定座采用快拆结构，更换胶液、清洗针筒时可快速完成拆装，减少设备停机等待时间。设备的运动部件均做了行程限位设计，两端加装了物理限位缓冲块，避免程序误操作时出现传动超程撞机的问题，底座下方预留了电控元件安装空间，可直接搭载配套的运动控制板卡、驱动模块，不需要额外配置独立电控柜，进一步压缩了设备整体占用空间，适配小型加工厂、实验室打样、小批量定制生产等多种使用场景的需求。
