数控等离子切割机旋转第四轴结构

该结构是应用于数控等离子切割设备的回转式第四轴组件，主要面向金属管材、异形回转类工件的等离子切割加工场景，能够配合设备原有XYZ三轴运动，实现工件的周向回转进给，解决常规三轴切割设备无法一次性完成回转面轮廓、相贯线、斜切口等复杂特征加工的痛点，广泛适配中小型钣金加工、五金构件生产、管材加工车间的日常切割作业需求，无需二次装夹即可完成整根回转类工件的多面切割工序，大幅降低多工序装夹带来的定位误差，提升复杂轮廓工件的加工精度与生产效率。

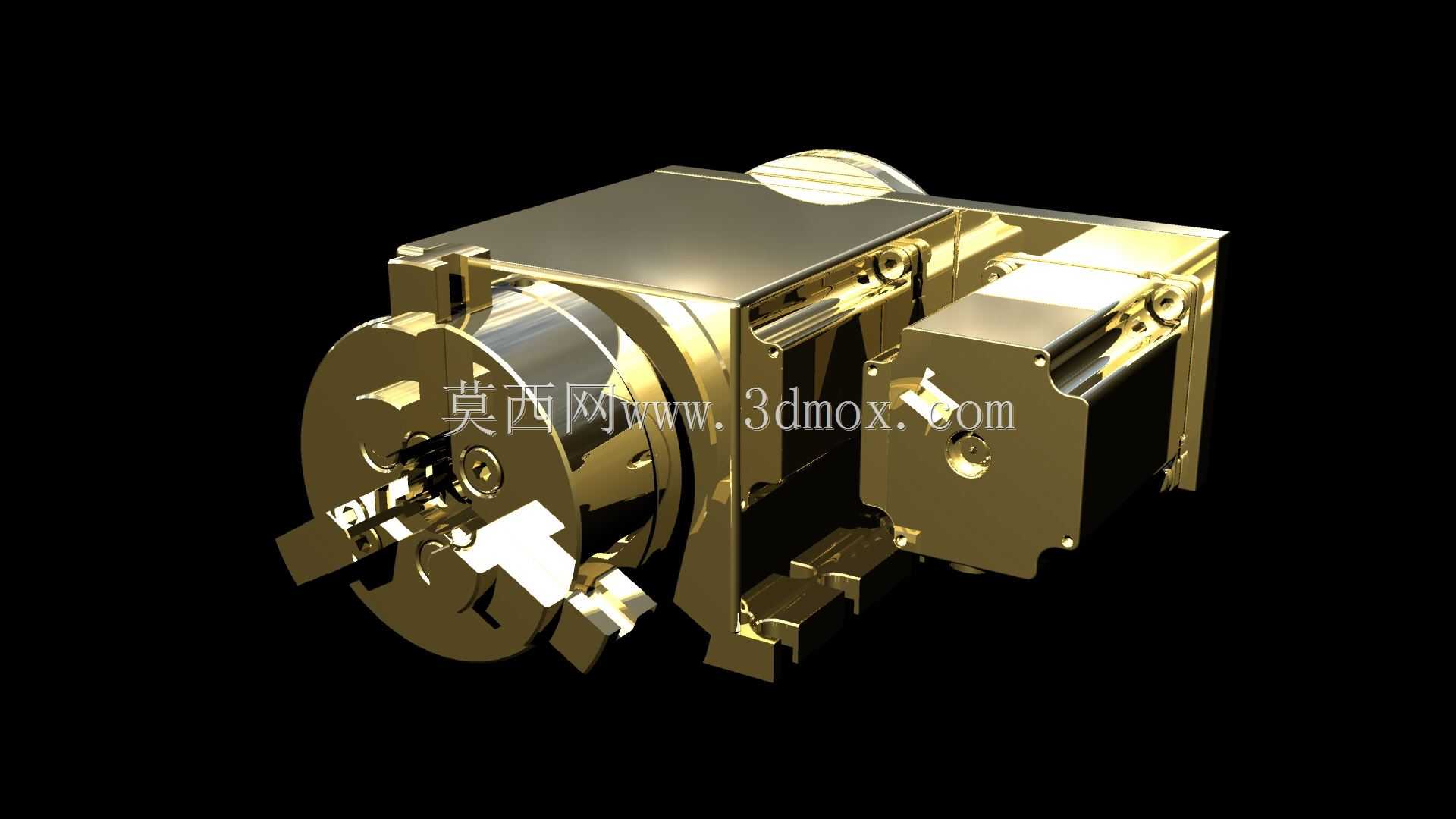

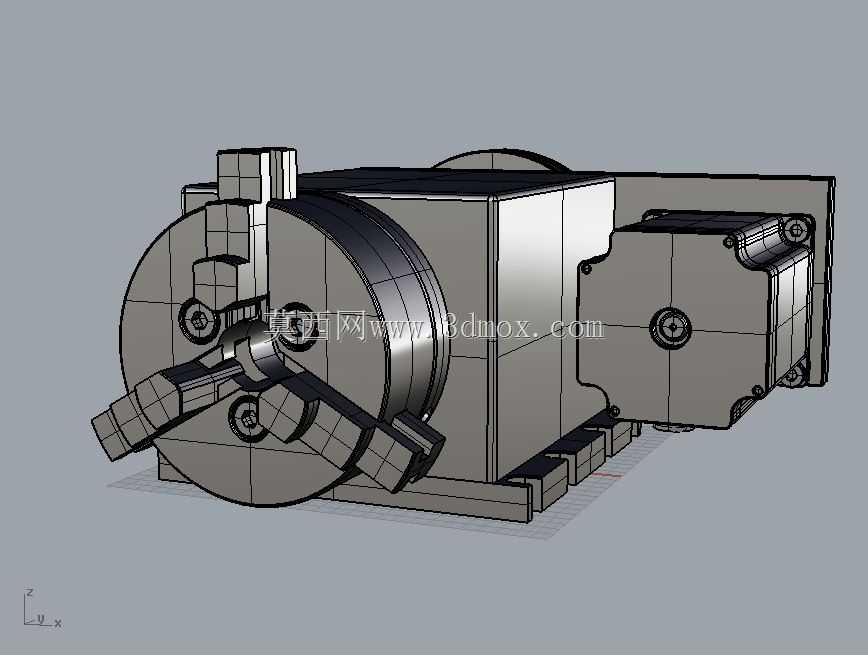

整套组件采用模块化集成设计思路，将回转驱动、工件装夹、安装基座三个核心功能单元整合为独立总成，可直接加装在常规台式或龙门式数控等离子切割机的工作台面上，无需对设备原有床身结构做大规模改造，适配性较强。工件装夹端采用三爪自定心卡盘结构，可自动完成圆形、正多边形截面工件的中心定位，卡盘中心距离安装基准面的高度为50mm，整套组件总高度为110mm，沿轴向的总安装长度为220mm，紧凑的尺寸设计能够尽可能减少对设备原有加工行程的占用，同时预留了标准的安装孔位，可适配不同规格的机床工作台T型槽安装间距。

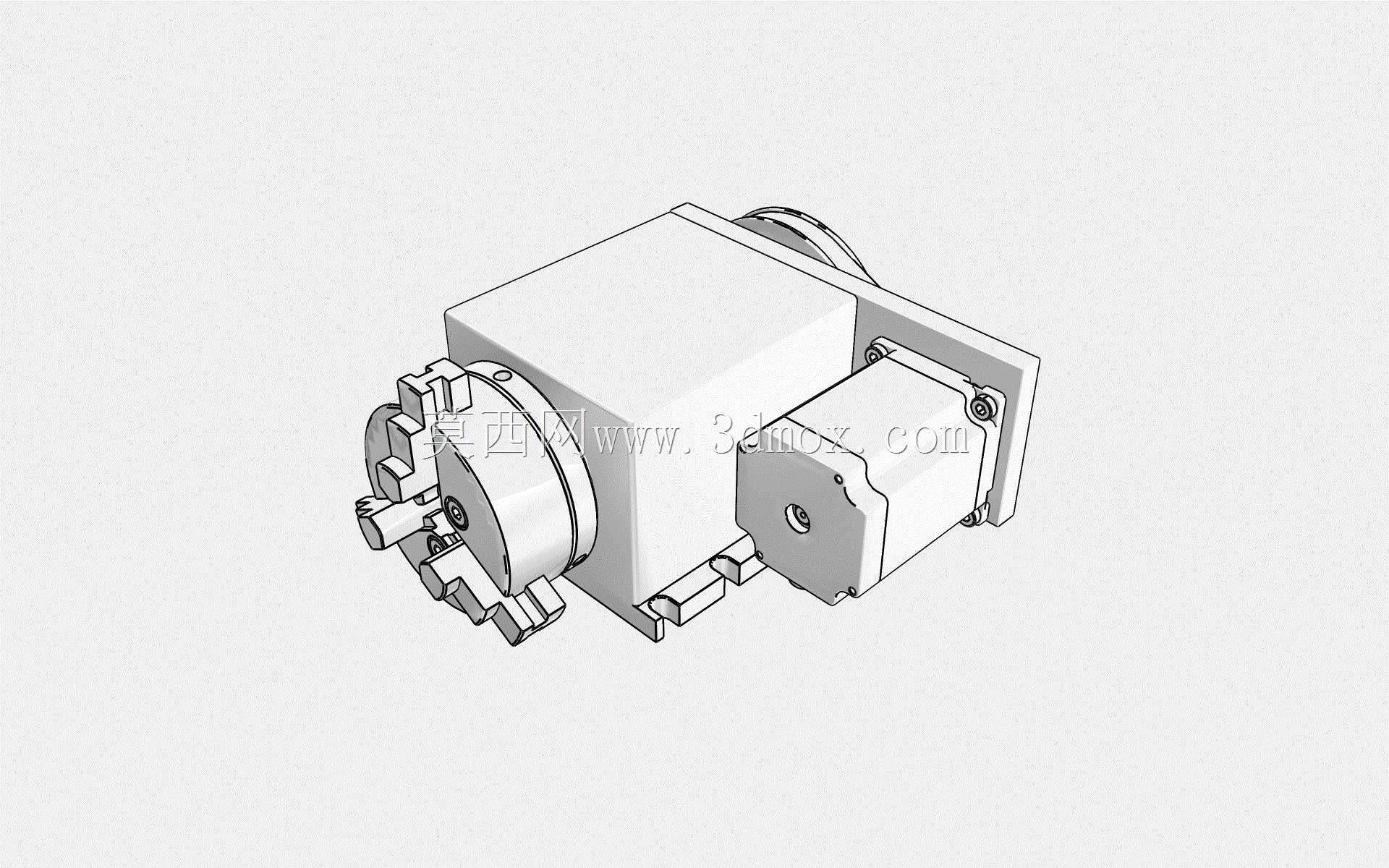

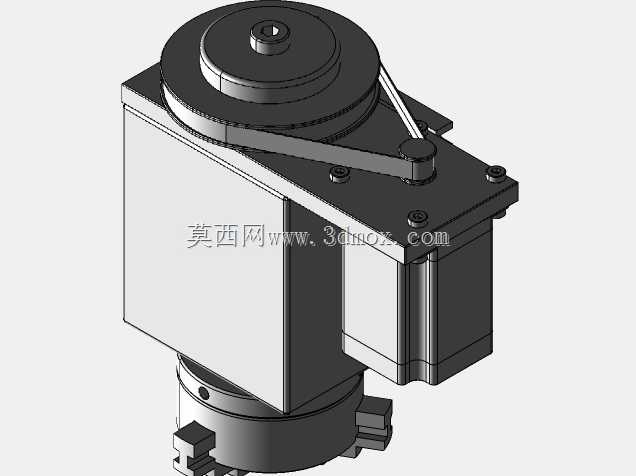

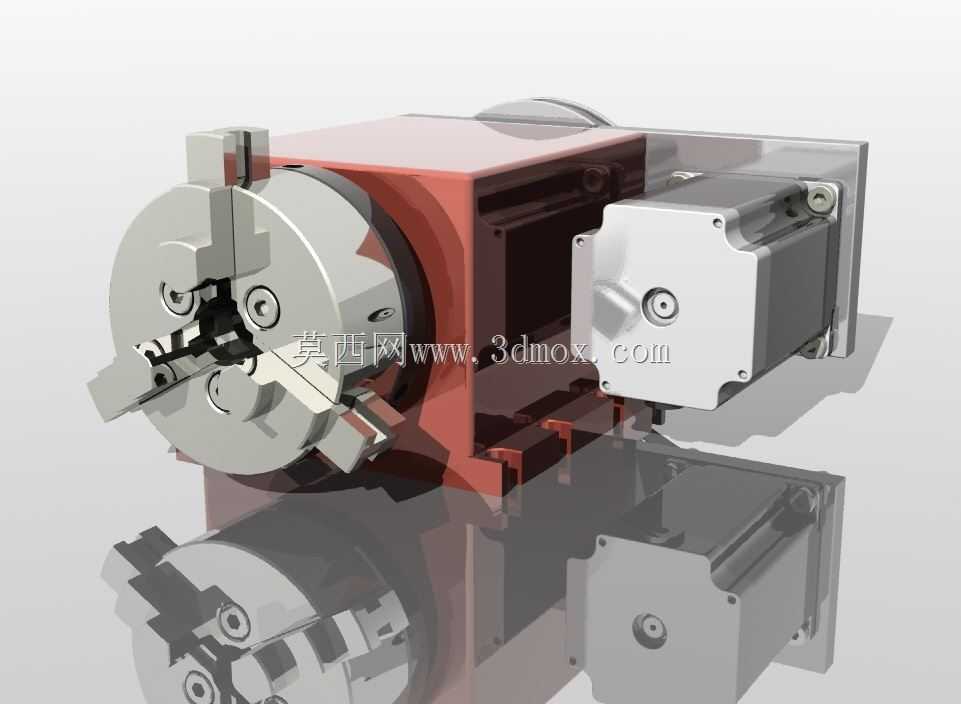

驱动端采用步进电机直连减速机构的传动方案，减速比设定为6:1，额定输出扭矩可达1.2N·m，足够驱动装夹范围内的金属工件完成平稳回转，传动间隙经过预紧消隙处理，能够保证回转进给的定位精度，避免切割轮廓出现接刀错位、轮廓偏差等问题。整体结构采用箱体式基座设计，将传动部件完全封闭在壳体内部，可有效阻挡等离子切割过程中产生的金属粉尘、飞溅熔渣侵入传动间隙，延长组件的维护周期与使用寿命，外部走线采用隐藏式槽道设计，避免切割过程中高温飞溅物灼伤线缆，提升设备运行的可靠性。在实际使用过程中，该第四轴可与设备原有控制系统对接，实现四轴联动插补运动，能够完成圆管相贯线、方管斜切口、回转类工件表面异形开孔等多种复杂加工需求，适配碳钢板、不锈钢板、铝合金等多种常用金属切割材质，是中小型数控等离子切割设备拓展加工能力的核心功能附件。
