五加仑PC纯净饮用水桶三维设计

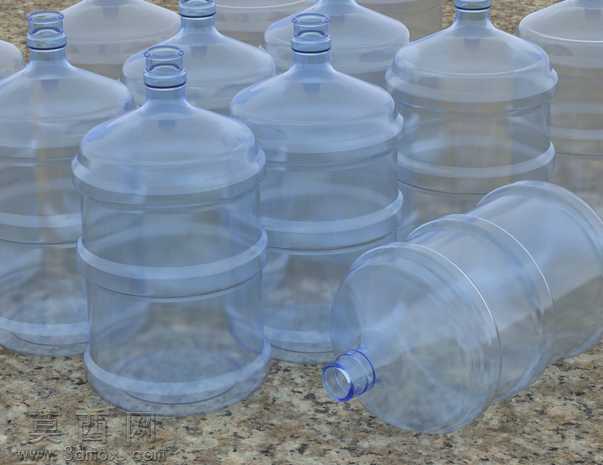

本作品为五加仑PC饮用水桶的三维参数化建模成果，建模阶段以实际量产桶装水桶的实测尺寸为基准，先通过草绘绘制桶身不同高度位置的截面轮廓，重点校准瓶口螺纹段的螺距、牙型深度与密封配合尺寸，确保后续模型可直接匹配通用饮水机聪明盖的装配公差。桶身主体采用旋转凸台指令生成基础曲面，针对桶身周向分布的多道环形加强筋，采用环形阵列结合拉伸切除的方式完成结构构建，每道加强筋的过渡圆角均按照吹塑工艺的脱模要求设置合理半径，避免实际生产中出现应力集中导致的开裂问题。桶肩位置的渐变曲面通过放样凸台指令实现，精准控制曲面的曲率变化，既保证堆叠运输时的承重能力，也兼顾吹塑成型时的料流均匀性。材质设置阶段选用食品级PC聚碳酸酯材质参数，调整材质的透明度、折射率与轻微的蓝色雾面效果，还原真实PC水桶的半透明视觉质感，同时添加轻微的表面磨砂纹理参数，模拟实际产品使用过程中形成的细微磨损质感，避免渲染效果过于通透失真。渲染环节采用户外自然光环境，搭配浅灰色粗糙石质地面作为承载面，调整光线的入射角度与软阴影参数，清晰呈现桶身曲面的光影过渡与加强筋的结构层次，同时将一个桶身调整为横置摆放状态，多角度展示瓶口结构与桶底的凹陷防滑设计。设计过程中充分考量桶装水的实际使用场景，桶底的内凹结构专门适配饮水机的定位凸台，桶口的密封颈尺寸严格参照行业通用标准，桶身的加强筋布局经过受力模拟验证，满水堆叠状态下可有效分散桶身载荷，避免出现桶身鼓胀变形的问题，整体模型结构完整，曲面过渡顺滑，无破面、重叠面等建模缺陷，可直接用于吹塑模具开发、产品结构验证以及相关场景的可视化渲染使用。
