台式手动精密打孔加工组件结构设计

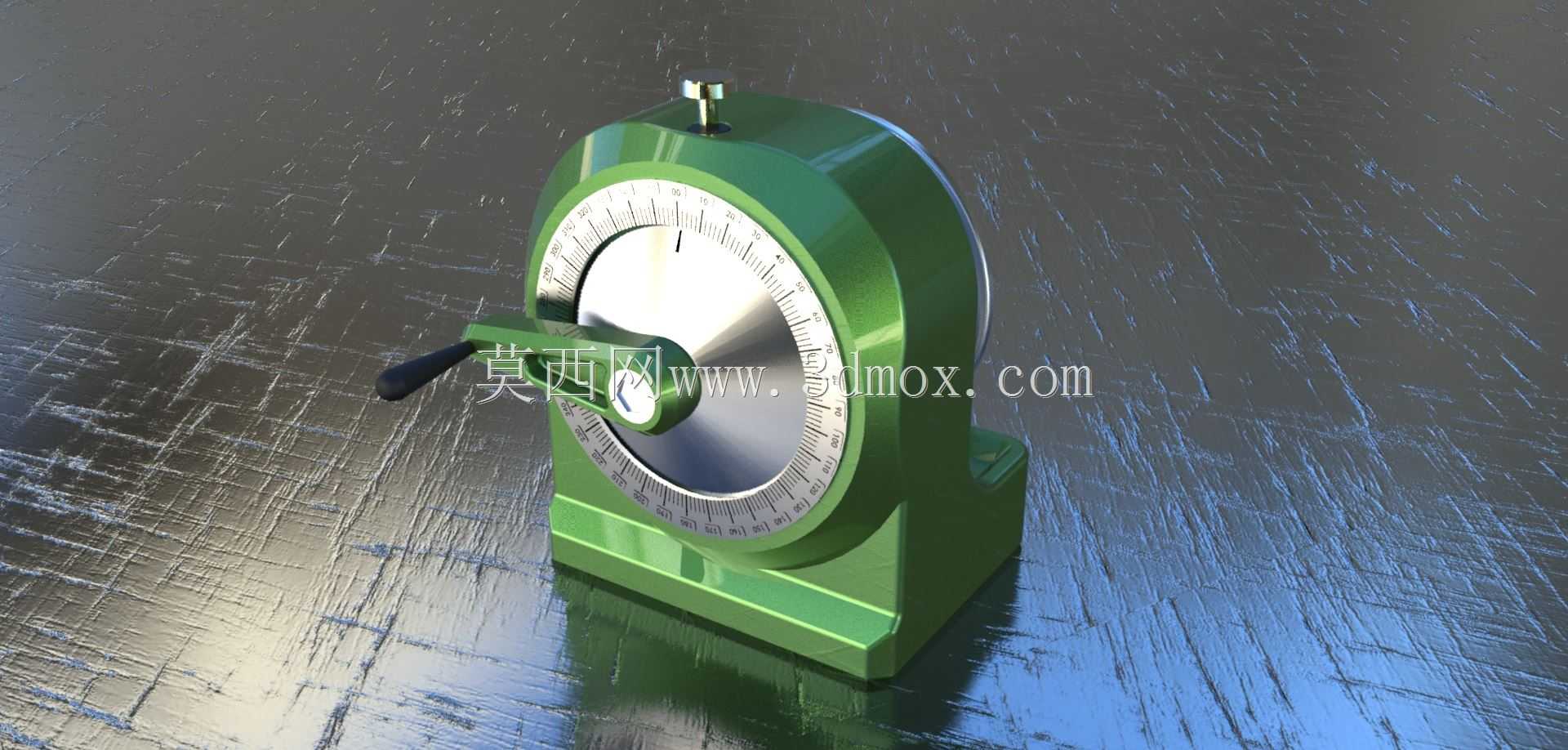

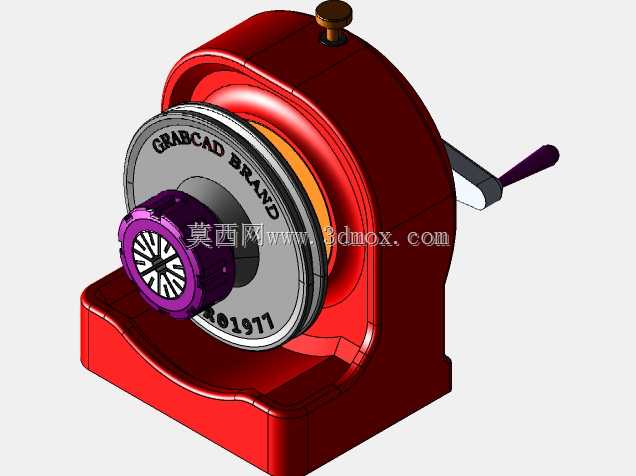

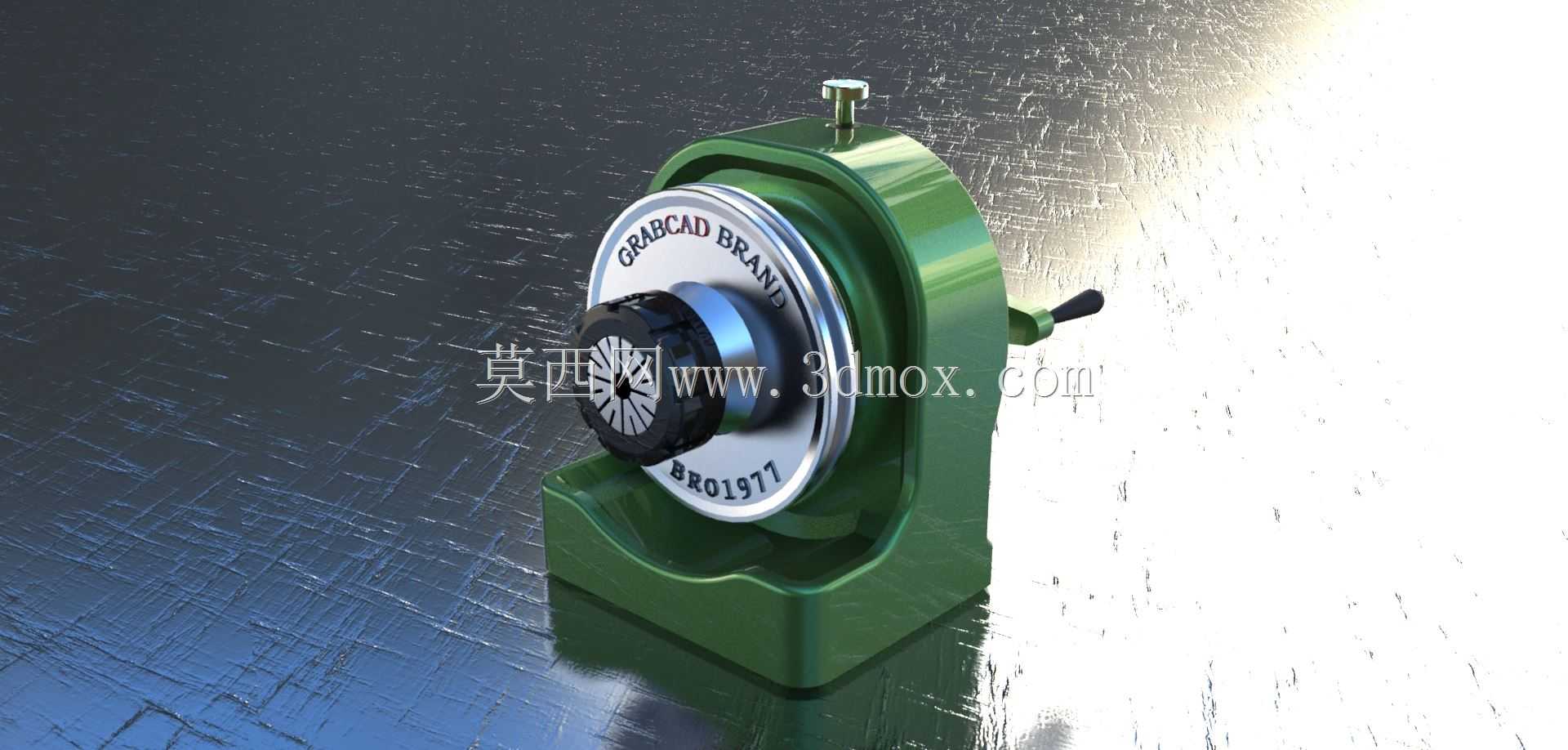

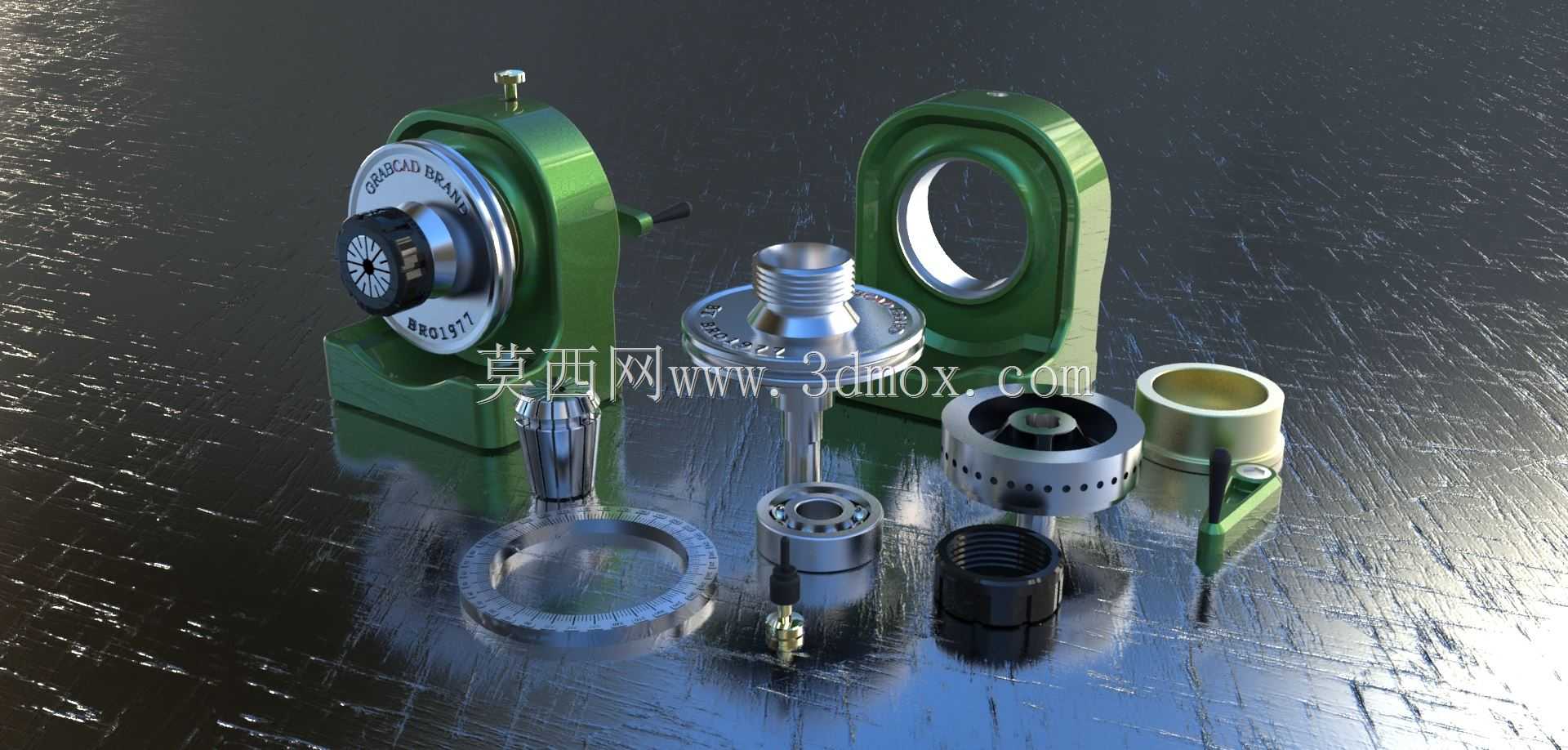

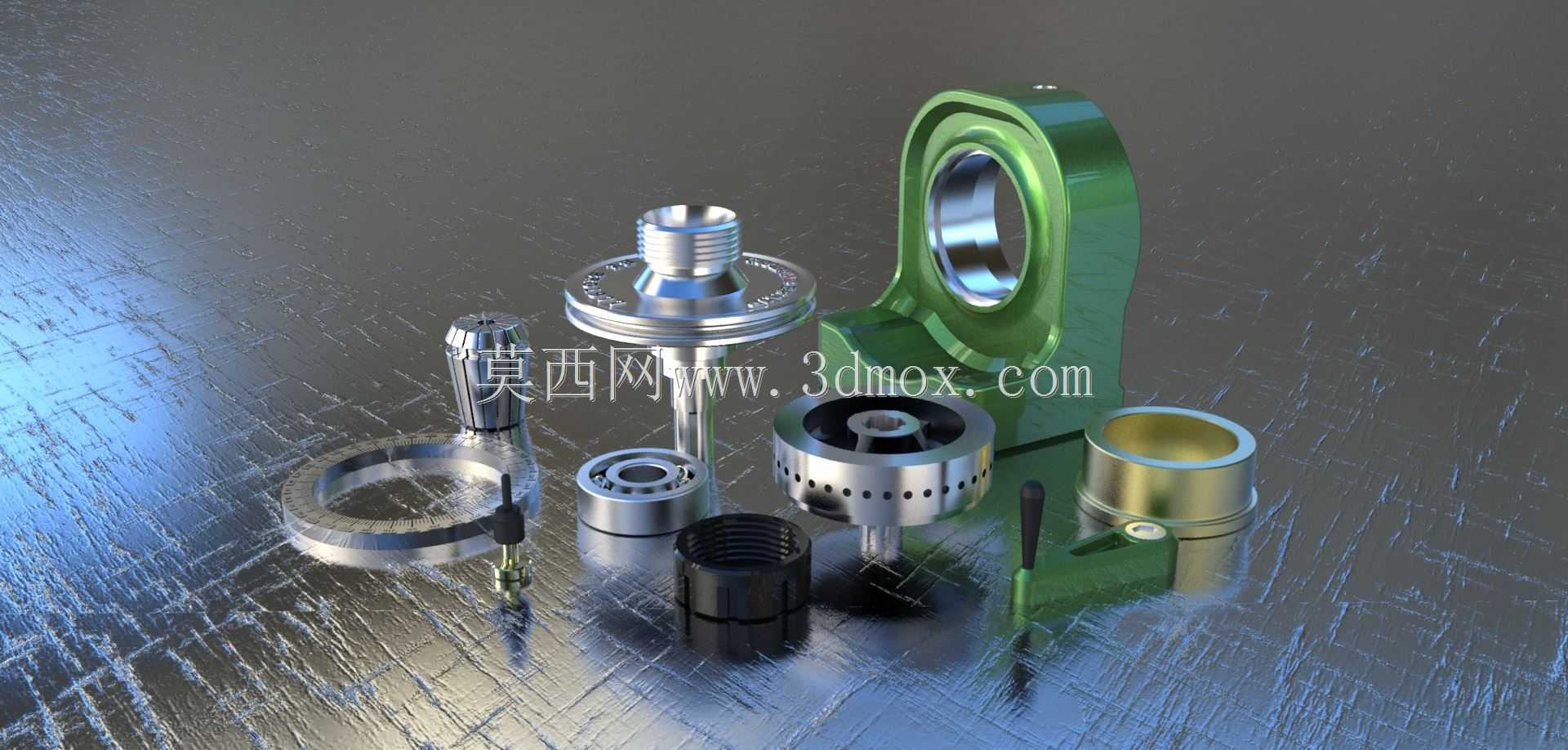

这套手动打孔加工组件主要面向小型五金加工、电子元器件引脚加工、薄型金属片材冲孔、塑胶件定位开孔等小批量精密加工场景，适配维修工坊、教学实训车间、小型五金加工门店的日常作业需求，无需外接动力源即可完成常规打孔作业，尤其适合无供电条件的户外临时加工、小批量试样打样环节使用，可替代大型冲压设备完成小载荷冲孔作业，降低小型加工场景的设备投入成本。整套组件以立式手动冲压结构为核心设计思路，主体支撑座采用高刚性铸铁材质的立式弯板结构，安装底座预留标准螺栓固定孔位，可直接固定在常规工作台面上，安装边界适配多数标准钳工工作台的台面尺寸，无需额外定制安装基座。核心传动部分采用齿轮齿条啮合的手动进给结构，操作手柄设置在机身侧方，操作人员仅需扳动手柄即可带动冲头完成垂直进给动作，进给行程设置有可调限位结构，可根据待加工工件的厚度调整冲头下行深度，避免冲头过度进给损伤工作台面或者出现冲孔不透的问题。组件配套有多规格可替换冲头、定位套、工件夹持座、环形定位刻度盘等附属配件，不同规格的冲头可快速拆装更换，适配0.5mm到5mm不同直径的冲孔需求，环形刻度盘可辅助完成工件的角度定位，实现带角度要求的等分孔加工，夹持座可适配不同厚度的片状、小型块状工件装夹，装夹过程无需额外辅助工具，手动旋紧夹持旋钮即可完成工件固定。整套结构的受力路径经过优化，手动施加的操作力经过齿轮齿条结构放大后传递到冲头，仅需较小的手部操作力即可完成薄钢板、铝板、塑胶板、皮革等常见材质的冲孔作业，机身的导向套部分采用高精度研磨内孔，对冲头的进给动作进行全程导向，保证冲孔的位置精度与垂直度，避免冲头偏斜导致的孔位毛刺、冲头折损问题。各可拆卸配件之间采用标准接口设计，日常维护时可快速拆解清理冲孔产生的废料，定期在导向部位加注润滑脂即可长期保持作业精度，整体结构紧凑，占用工作台面空间小，操作门槛低，无需专业操作培训即可快速上手完成常规打孔作业。
