复古怀旧老式盒式录音磁带结构设计

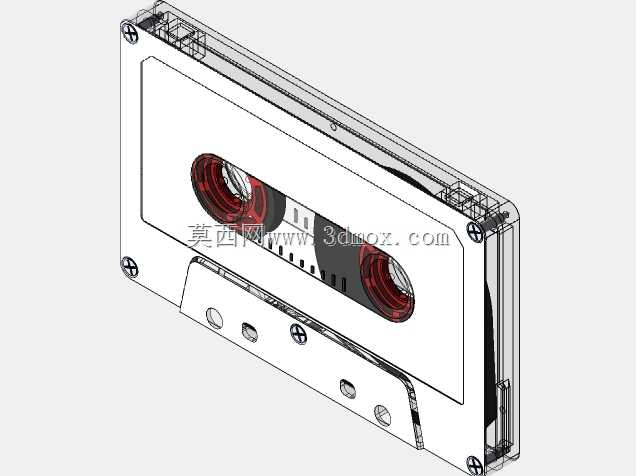

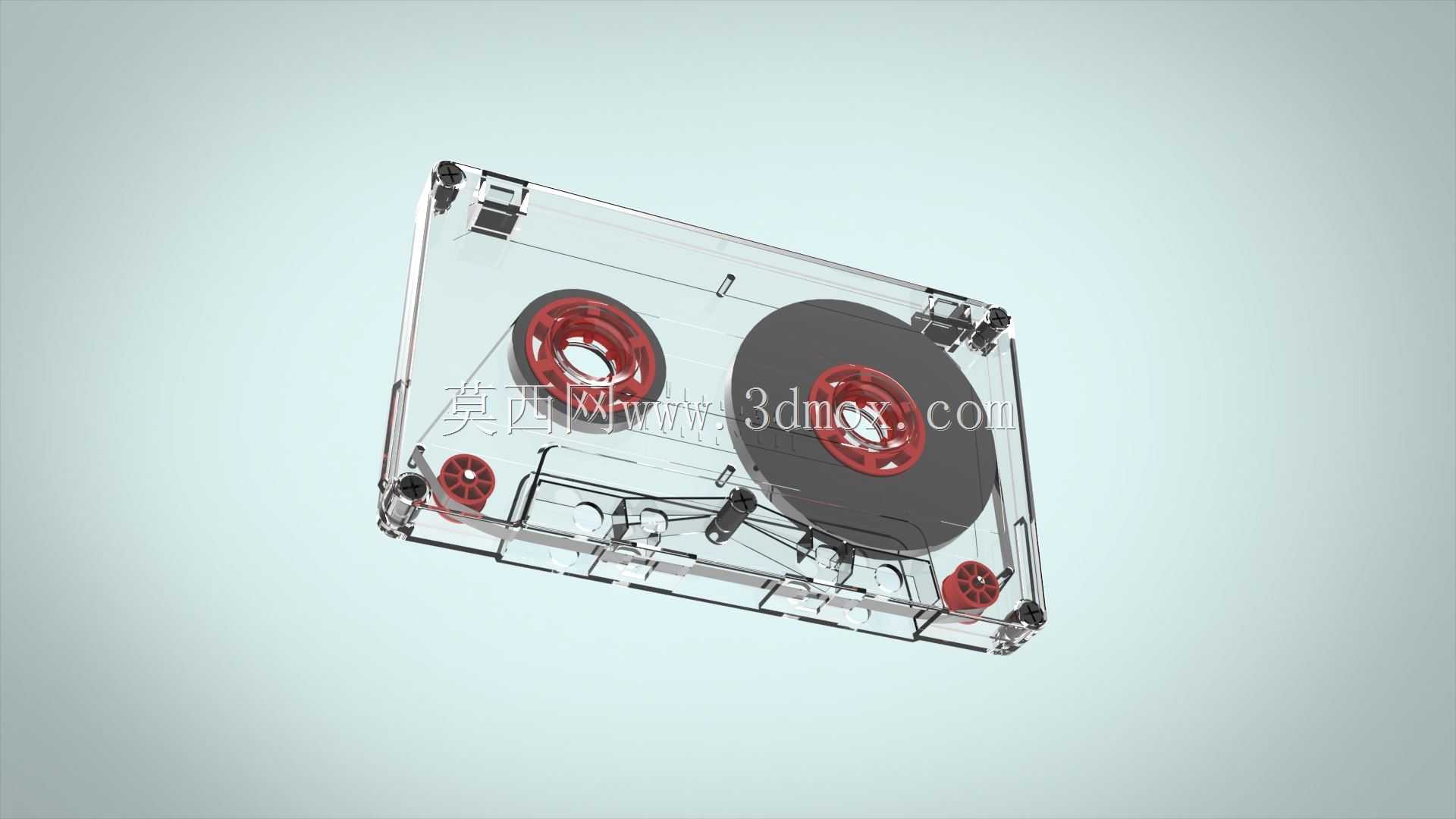

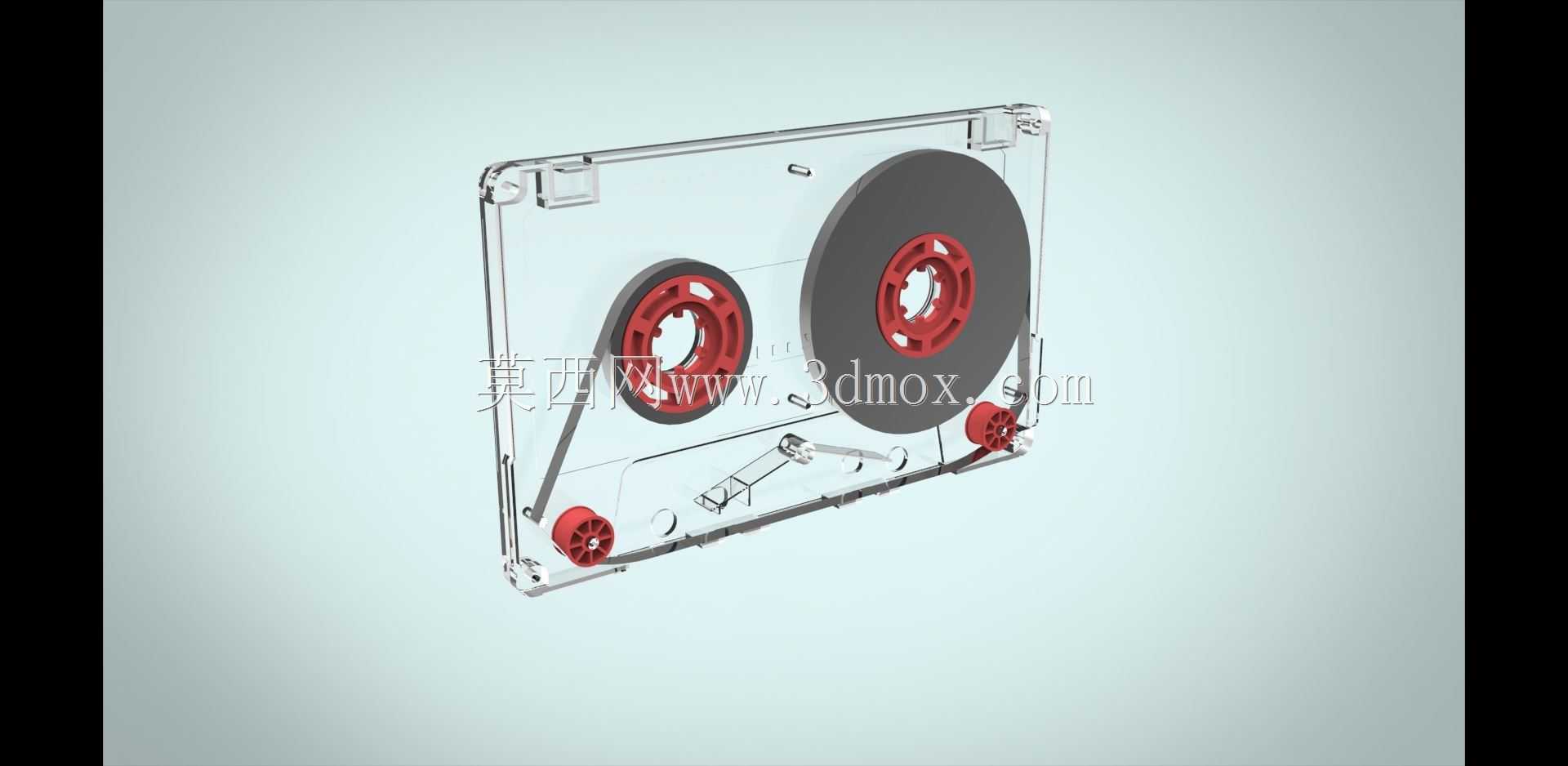

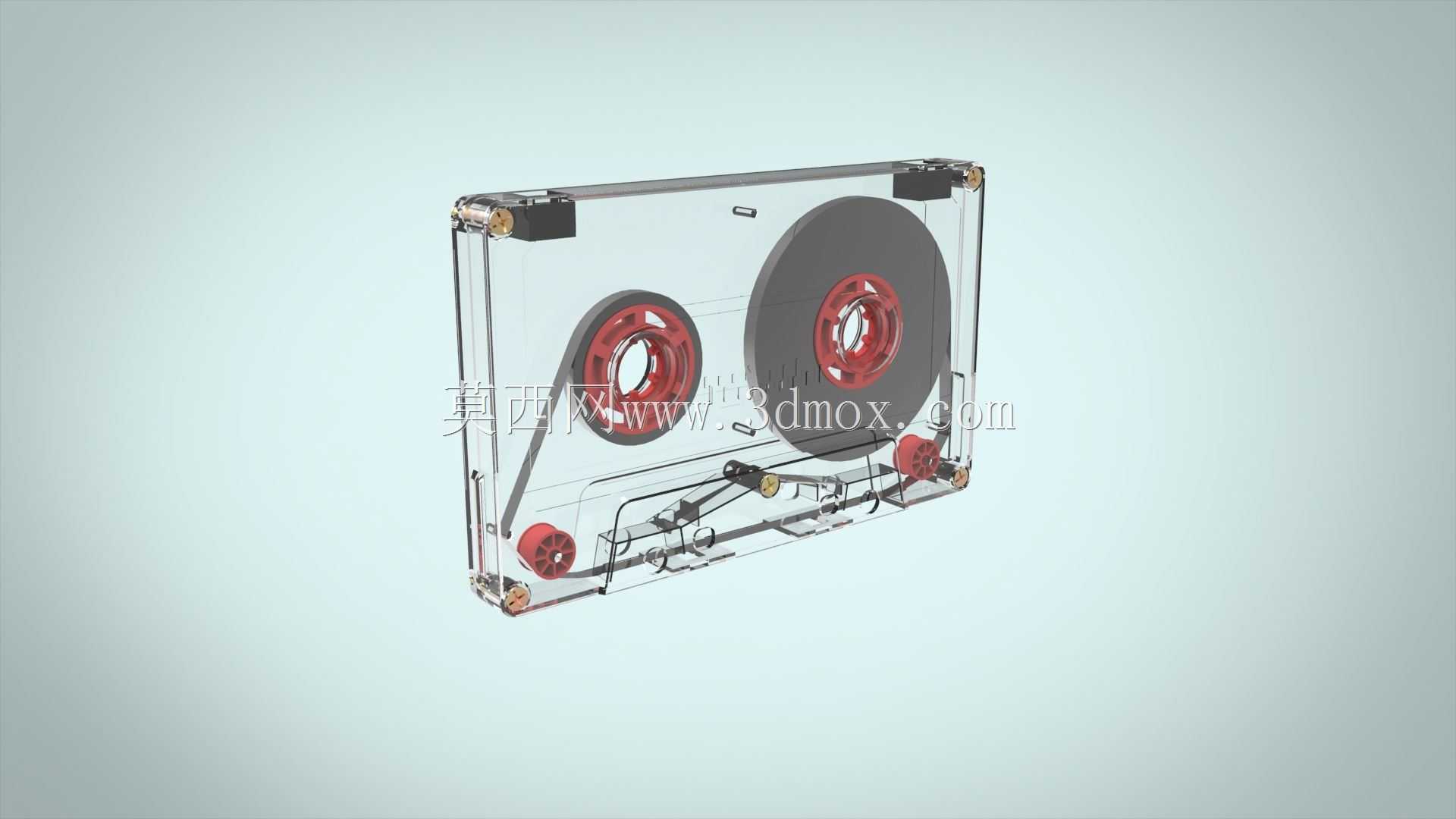

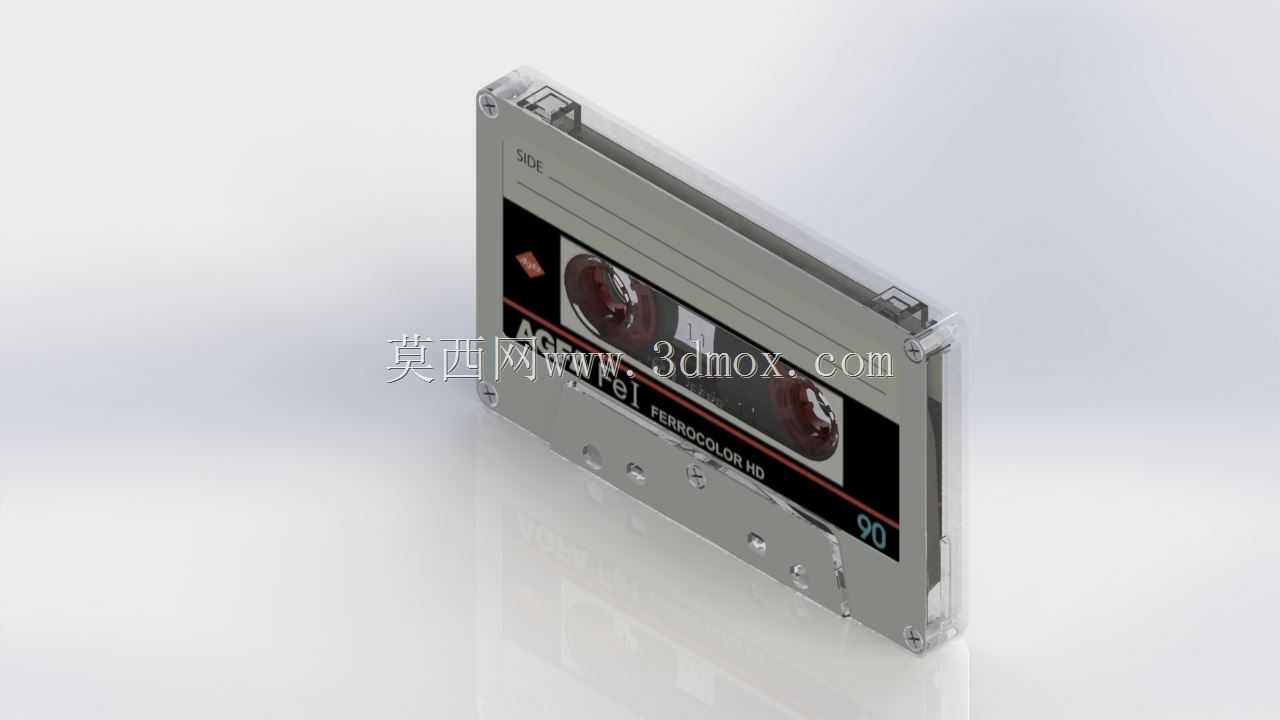

本次设计的老式盒式录音磁带，是针对复古音频载体复刻、怀旧文创产品开发、影视道具制作场景打造的实体化结构模型，可直接用于注塑开模前的结构验证、文创周边的打样生产以及复古场景的陈设展示。作为曾广泛普及的音频存储介质，这款盒式磁带完整还原了传统磁带的功能结构，外壳采用上下扣合的薄壁塑料壳体设计，内部预留了带盘轴安装位、导带柱定位槽、磁头接触窗口以及压带轮让位空间，能够完整实现磁带带体的平稳走带、磁头信号读取的基础功能，壳体表面预留了标签粘贴区域与防误抹片安装位，还原了原版磁带的使用操作逻辑。在设计思路上，整体外形严格遵循传统盒式磁带的通用尺寸规范，长宽高尺寸控制在100mm×64mm×12mm的通用规格边界内，所有安装定位尺寸均匹配常规磁带播放设备的仓体尺寸，既可以放入老式卡座、随身听等传统播放设备中适配使用，也可作为独立的文创摆件进行展示。壳体的壁厚设计均匀控制在1.2mm，既保证了注塑成型时的熔体流动性，避免出现缺胶、缩痕等成型缺陷，也兼顾了成品外壳的结构强度，日常拿取、插拔过程中不易出现开裂变形。上下壳体的扣合结构采用沿周圈分布的卡扣与定位柱配合设计，无需额外螺丝即可实现牢固装配，同时在带盘轴位置设计了低摩擦的轴孔结构，减少带盘转动时的阻力，保证走带过程顺畅无卡顿。磁头接触窗口的边缘做了圆弧过渡处理，避免刮伤磁头表面，同时窗口尺寸精准匹配常规磁头的伸入行程，保证磁头能够与磁带带体紧密贴合，还原正常的音频读取效果。防误抹片的结构采用可掰断式的薄壁连接设计，掰断后即可锁定磁带的写入状态，还原原版磁带的防误擦功能。导带柱的位置经过反复校准，保证磁带带体在壳体内的走带路径张力均匀，不会出现带体褶皱、跑偏的问题，整体结构完全适配批量注塑成型的工艺要求，所有拔模角度均控制在1.5度以上，壳体内部的加强筋布局合理，既提升了壳体的抗形变能力，也不会在产品表面产生缩印，可直接用于模具开发与批量生产，满足文创产品、影视道具、复古设备维修替换等多场景的使用需求。
