适配50方管608轴承的等离子切割直线托架

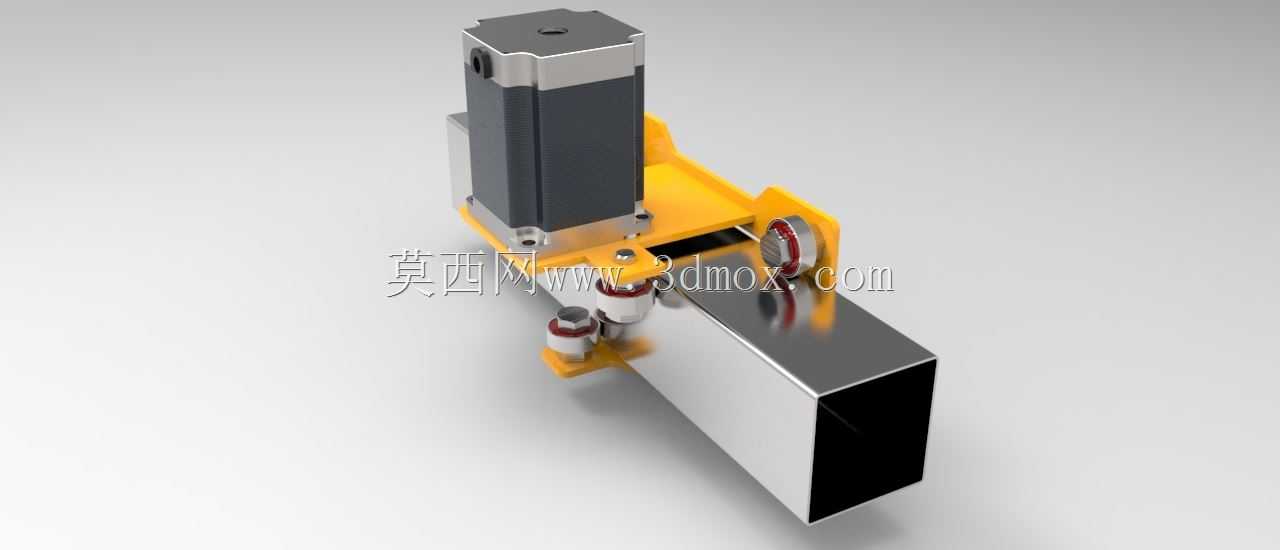

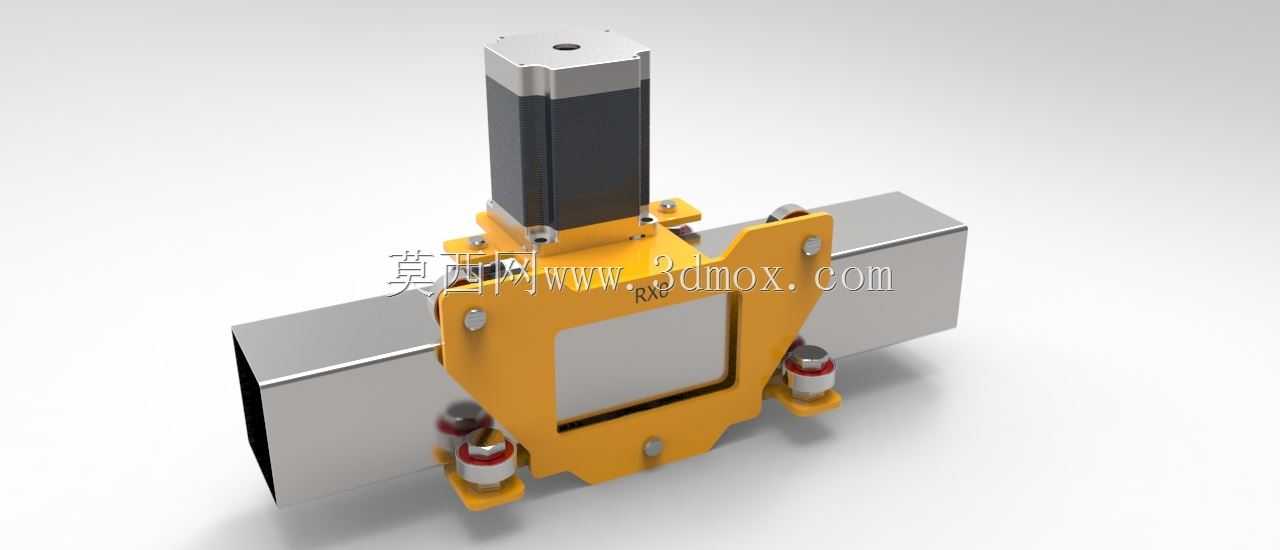

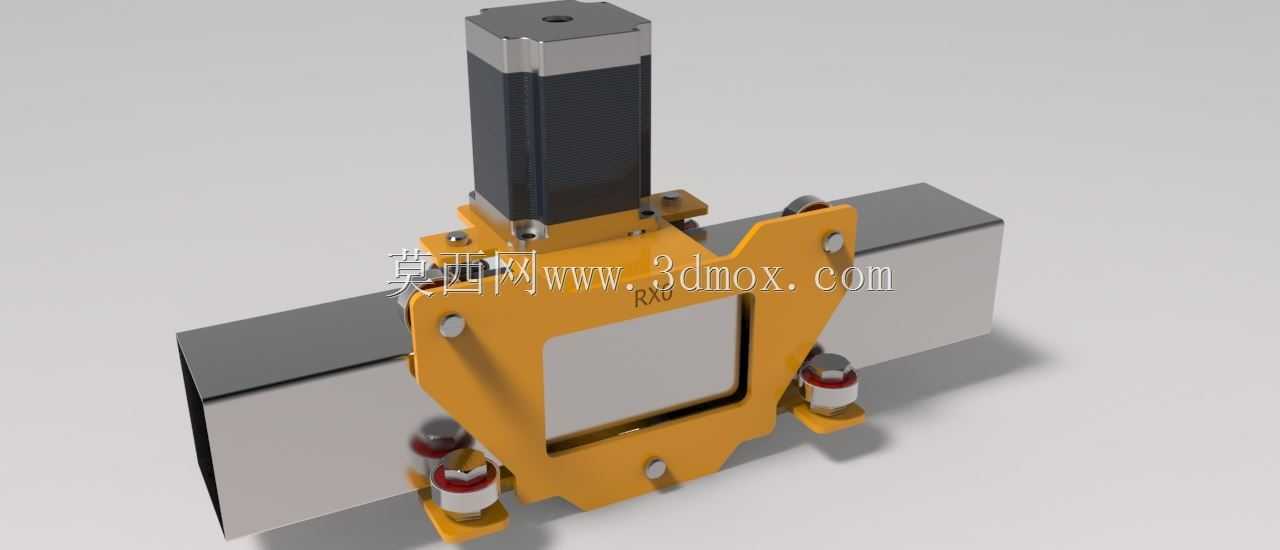

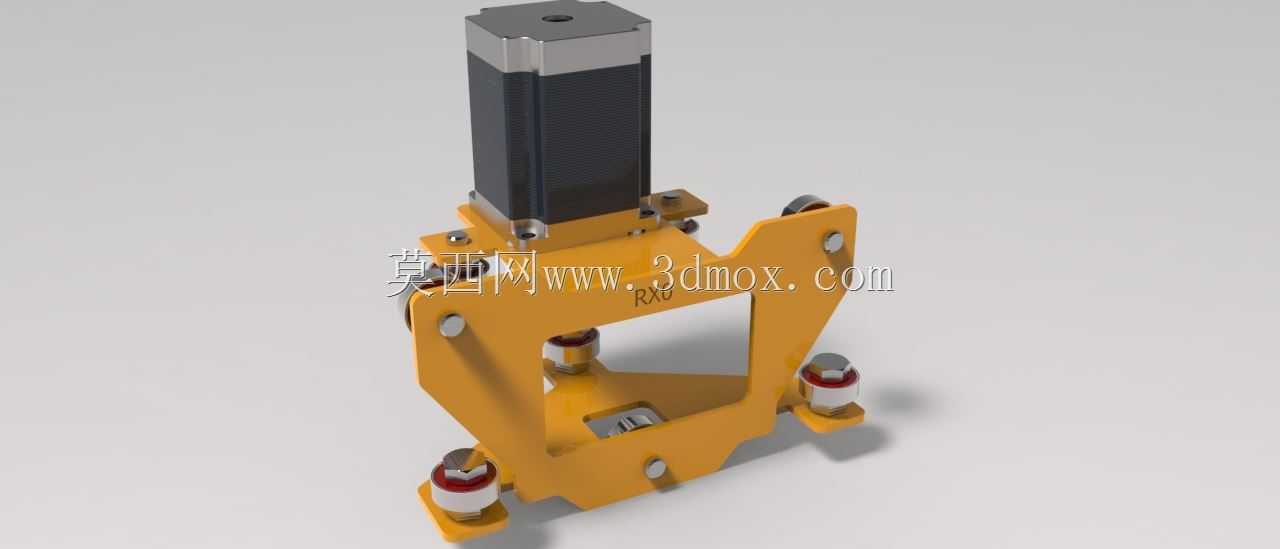

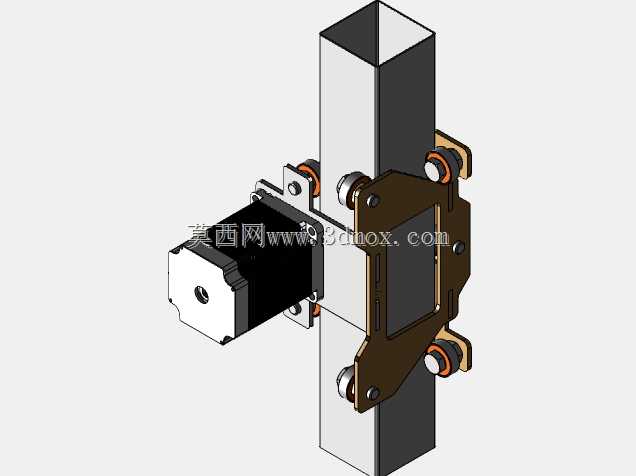

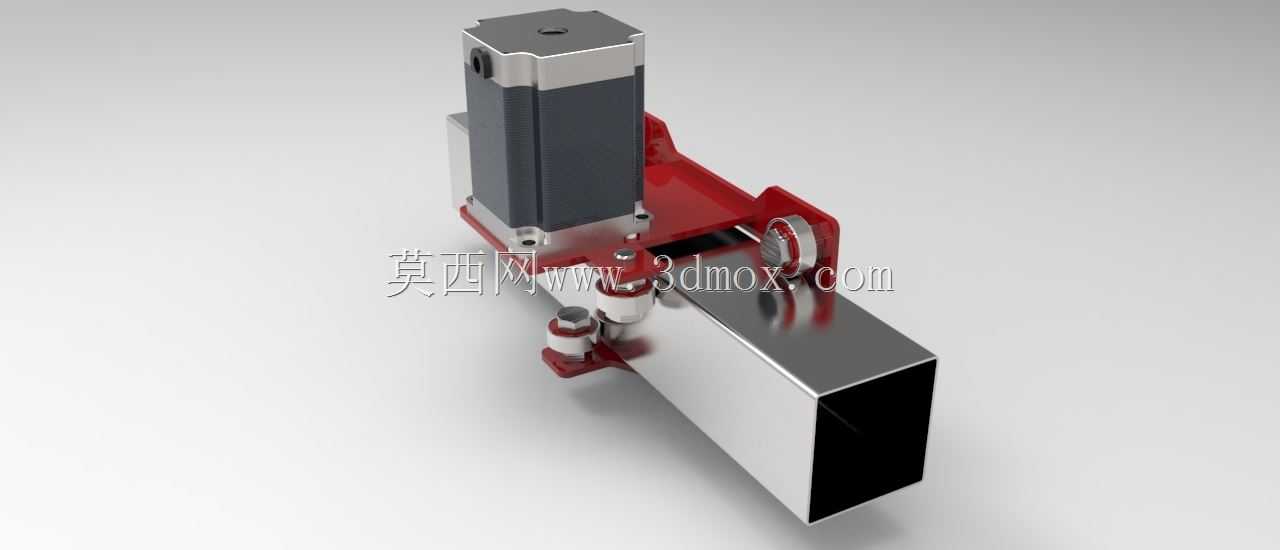

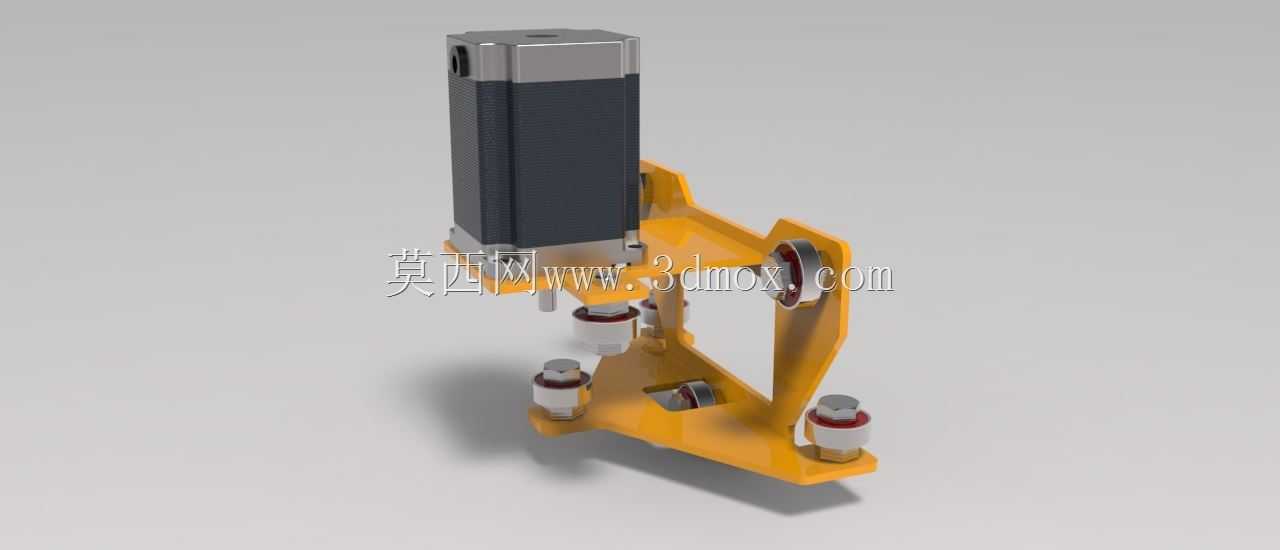

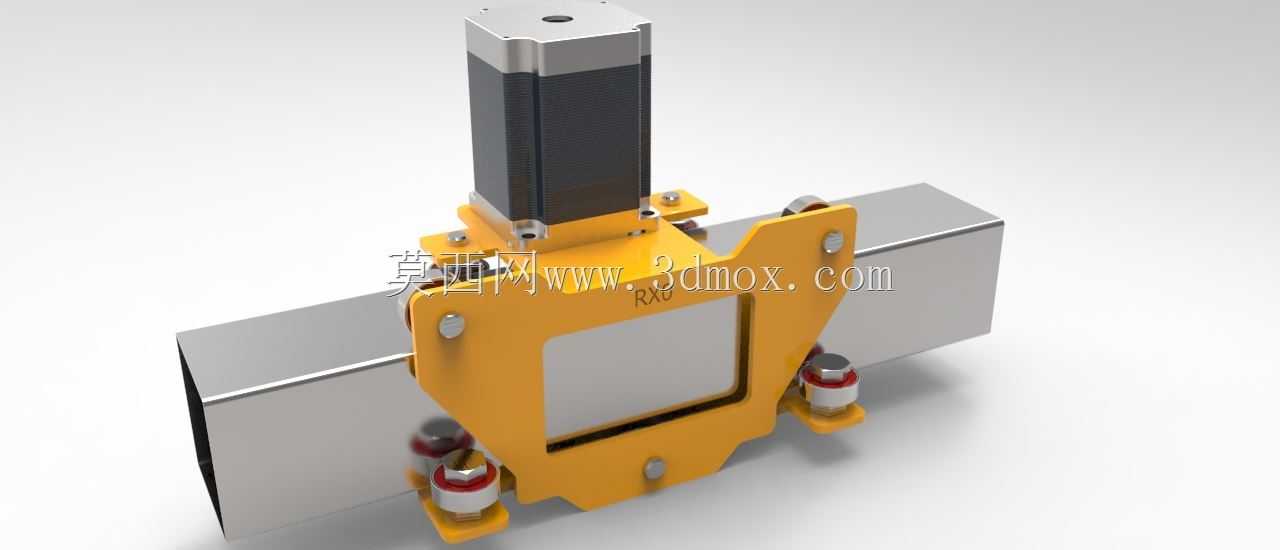

这款直线轴承托架是面向小型数控等离子切割作业场景开发的专用导向承载部件，主要配套搭载于采用50mm规格方管搭建机身的轻型数控切割设备上，为等离子割炬的直线往复运动提供稳定的支撑与精准的导向约束，解决轻型DIY数控切割设备运动过程中割炬抖动、走偏的常见问题，保障切割断面的平整度与尺寸精度。在实际生产应用中，这类托架常被用于小型钣金加工门店、创客工坊、个人加工场景的台式等离子切割机上，既可以适配常规金属板材的直线切割工序，也能配合设备的其他传动部件完成规则轮廓的仿形切割作业，相比传统的悬臂式割炬固定结构，这种托架的导向稳定性更强，能够有效降低切割过程中的震颤误差，提升薄板材切割的成品合格率。从功能特性来看，该托架采用框架式承托结构，上部预留了标准的驱动电机安装位，可直接配套常见的42/57规格步进电机实现进给驱动，四个角点位置设置了带缓冲阻尼的导向轮组件，能够紧密贴合50mm方管导轨的外表面，配合内置的608系列深沟球轴承实现低阻力的直线滑动，既可以承受割炬组件的垂直载荷，也能抵消切割作业过程中产生的侧向冲击力，避免运动卡滞或导向偏移。在设计思路上，这款托架充分考虑了轻型数控设备的改装与装配需求，整体采用对称式结构布局，所有安装孔位均做了通用化设计，无需额外定制加工即可完成与标准方管导轨、常规驱动组件、等离子割炬固定件的装配，框架中部的镂空区域既可以减轻托架自身重量，降低运动过程中的惯性冲击，也能预留出足够的走线与调整空间，方便作业人员根据切割需求调整割炬的伸出长度与垂直角度。从安装边界来看，该托架的整体跨距完全匹配50mm方管导轨的外形尺寸，导向轮的调节行程预留了足够的装配公差，可适配管壁厚度在1.5-3mm之间的标准方管导轨，上部电机安装位的孔位符合常规步进电机的安装尺寸标准，下部割炬固定位可夹持直径20-30mm的常规等离子割炬本体，整体安装后不会与设备的床身、传动皮带、走线槽等周边部件产生干涉，能够直接替换原有简易割炬固定支架完成设备升级，无需对原有设备的机身结构做大规模改动。
