乘用车牵引线滑轮组吊挂牵引装置

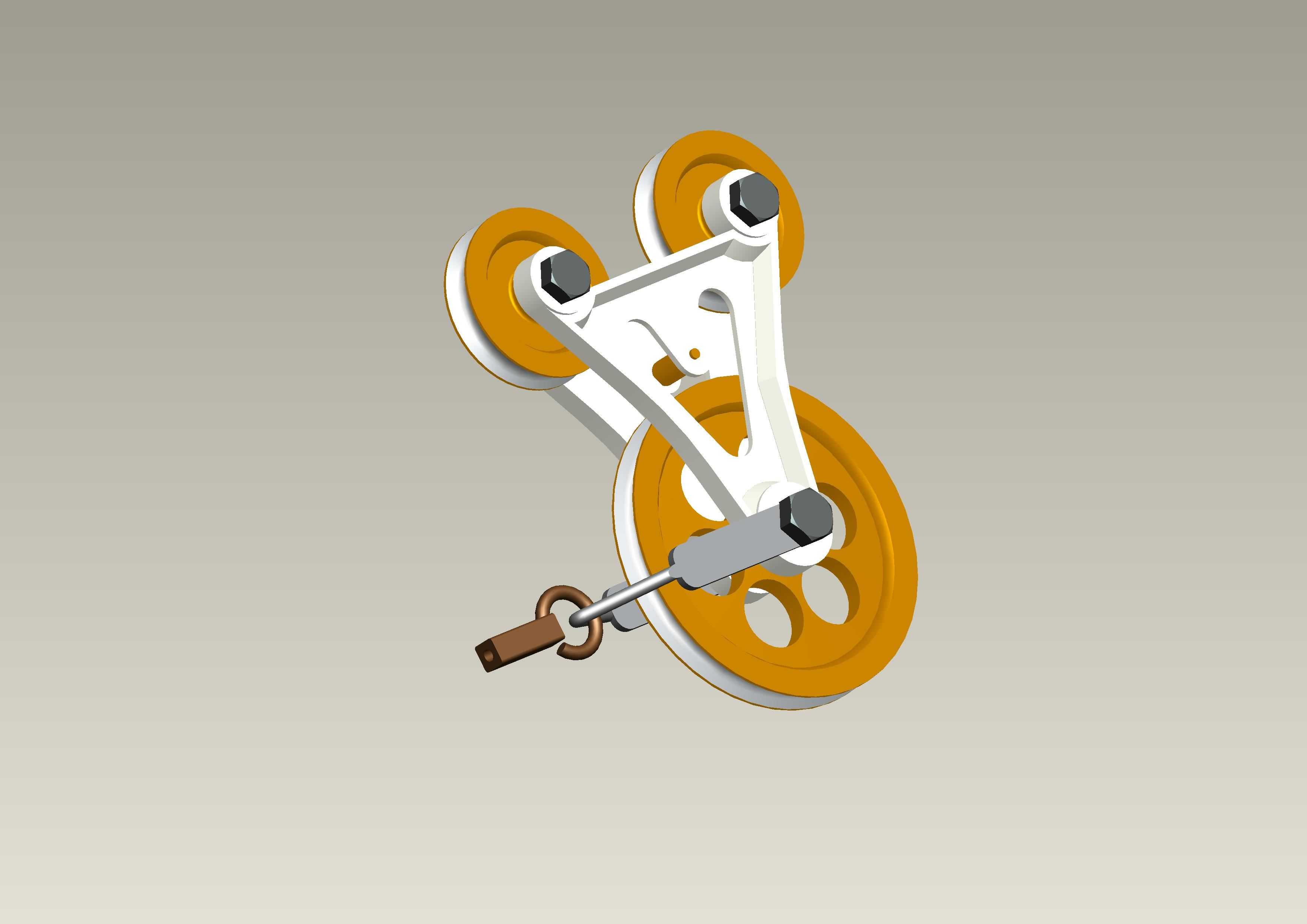

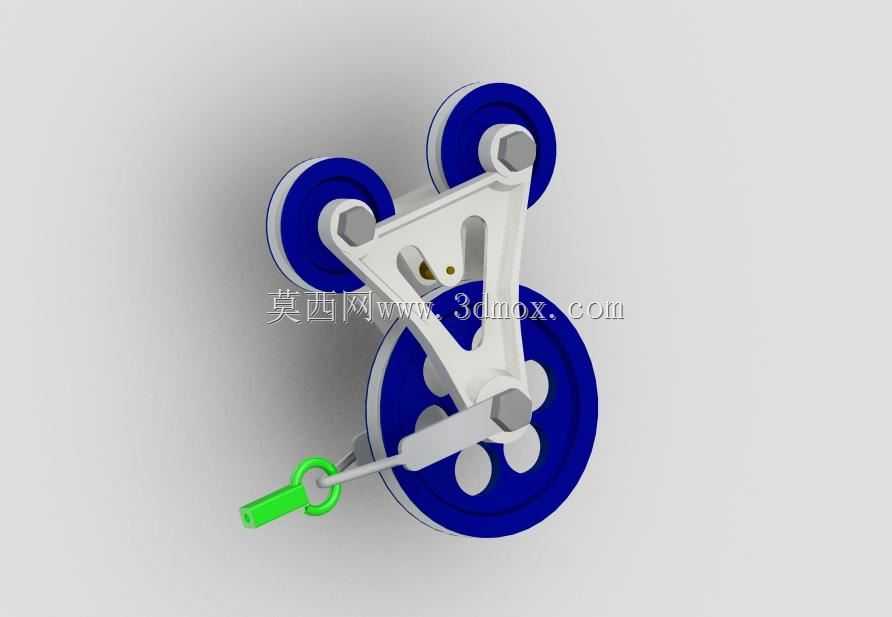

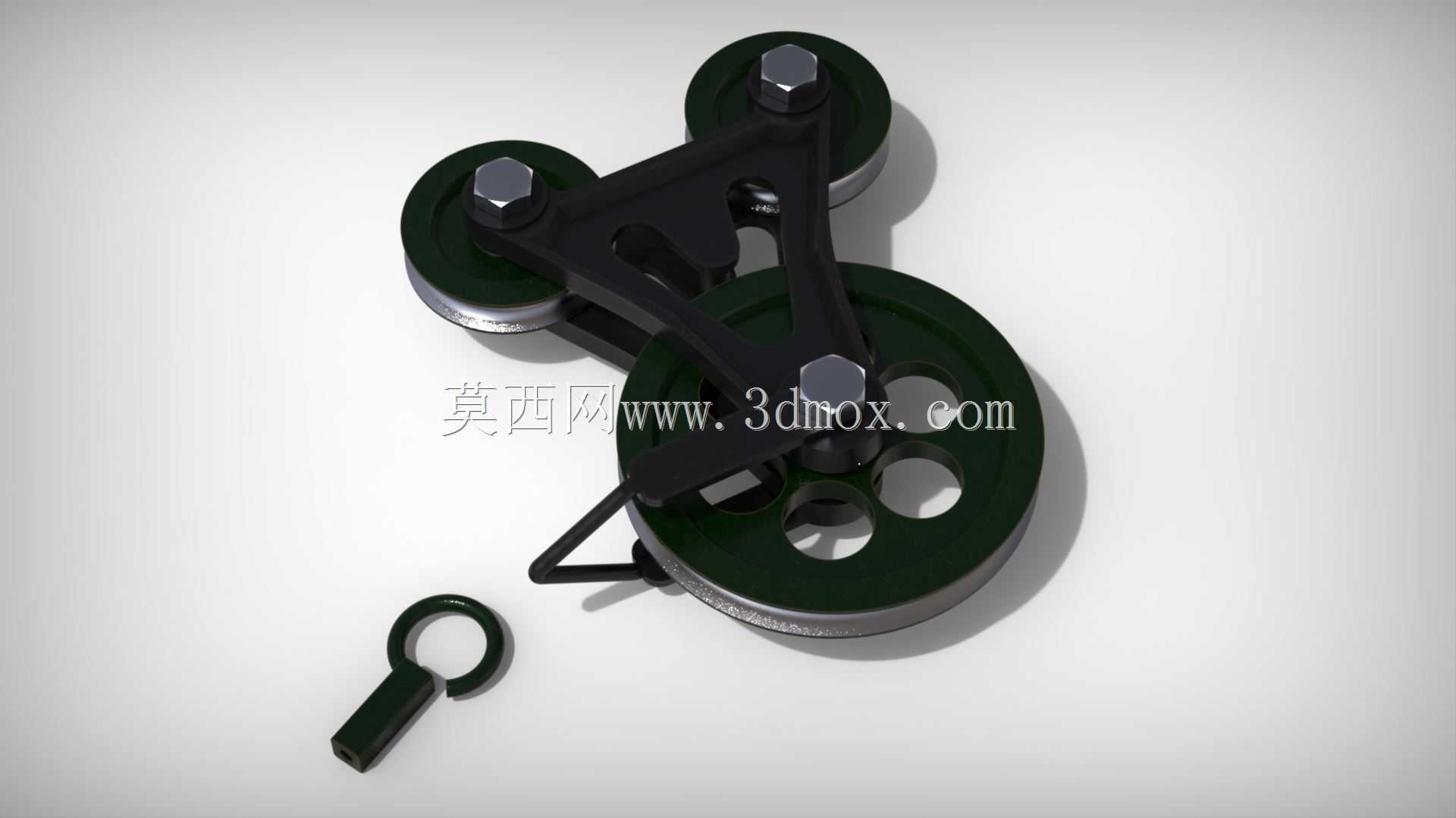

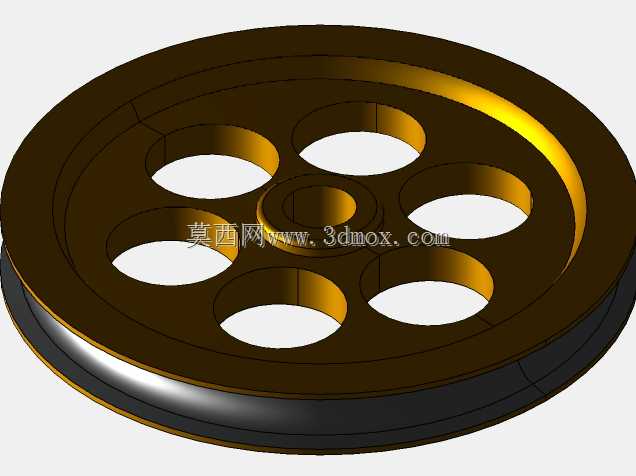

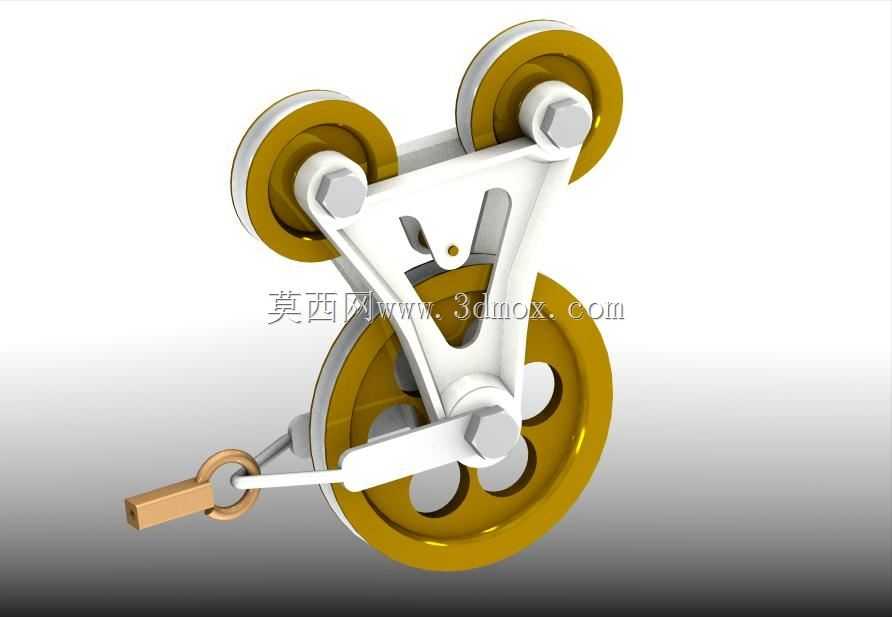

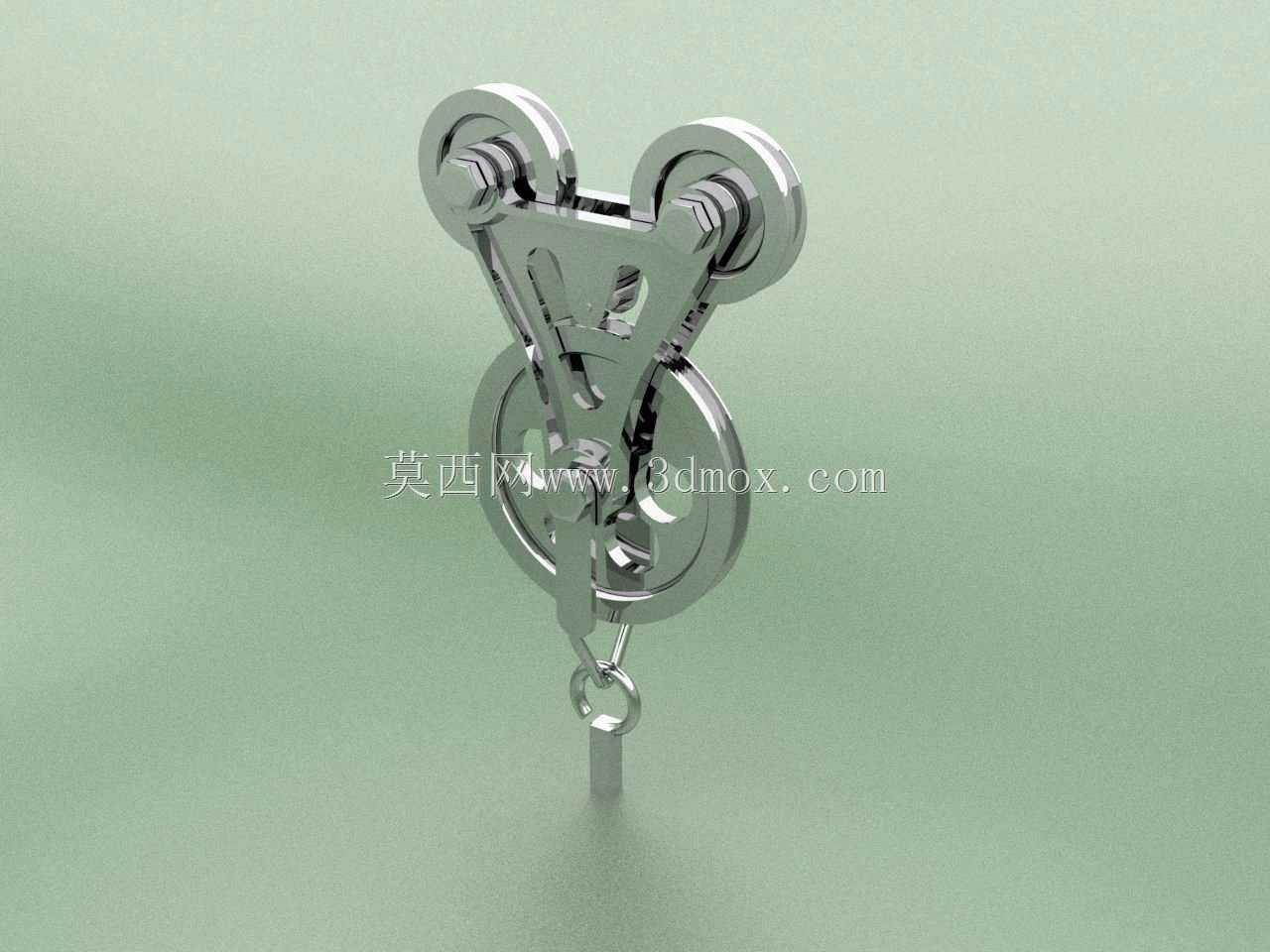

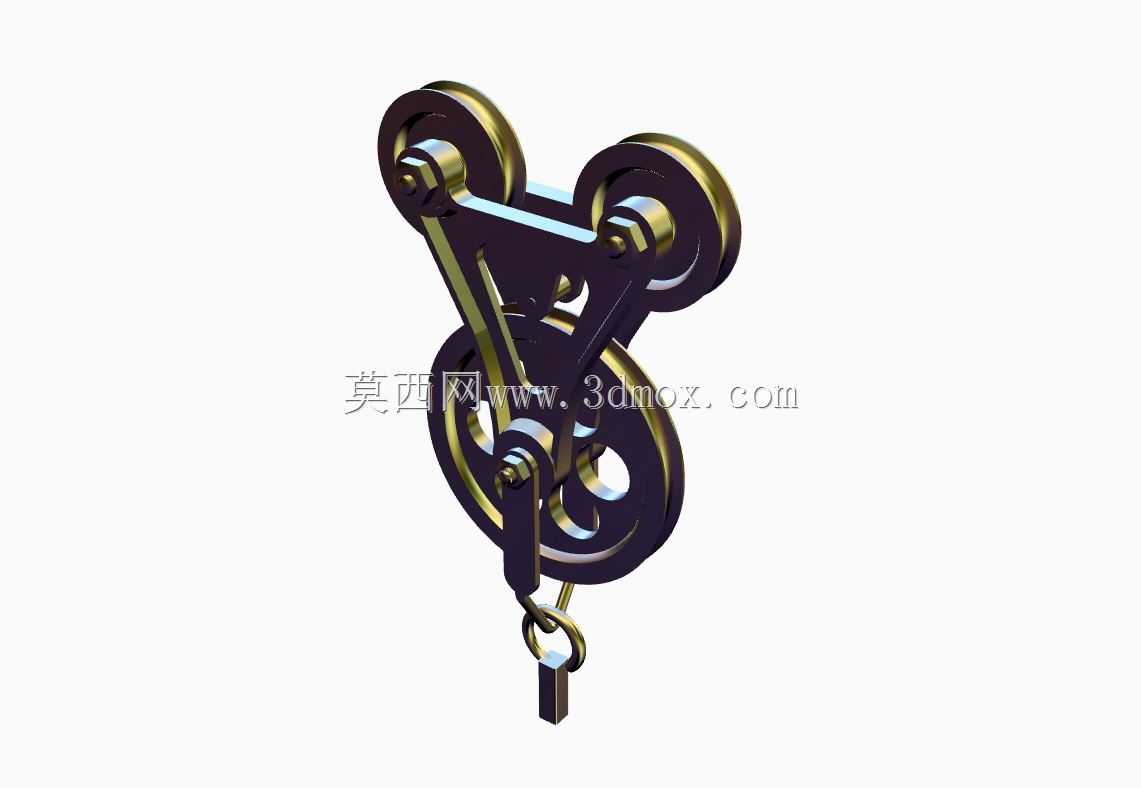

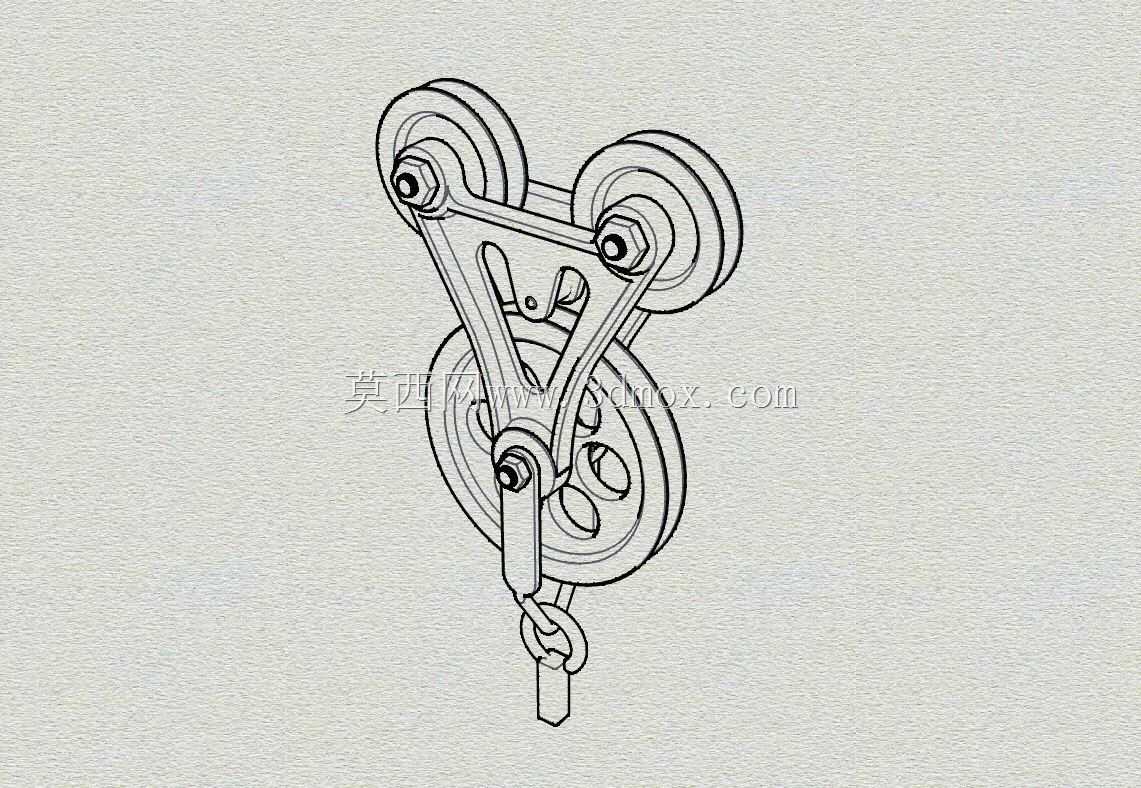

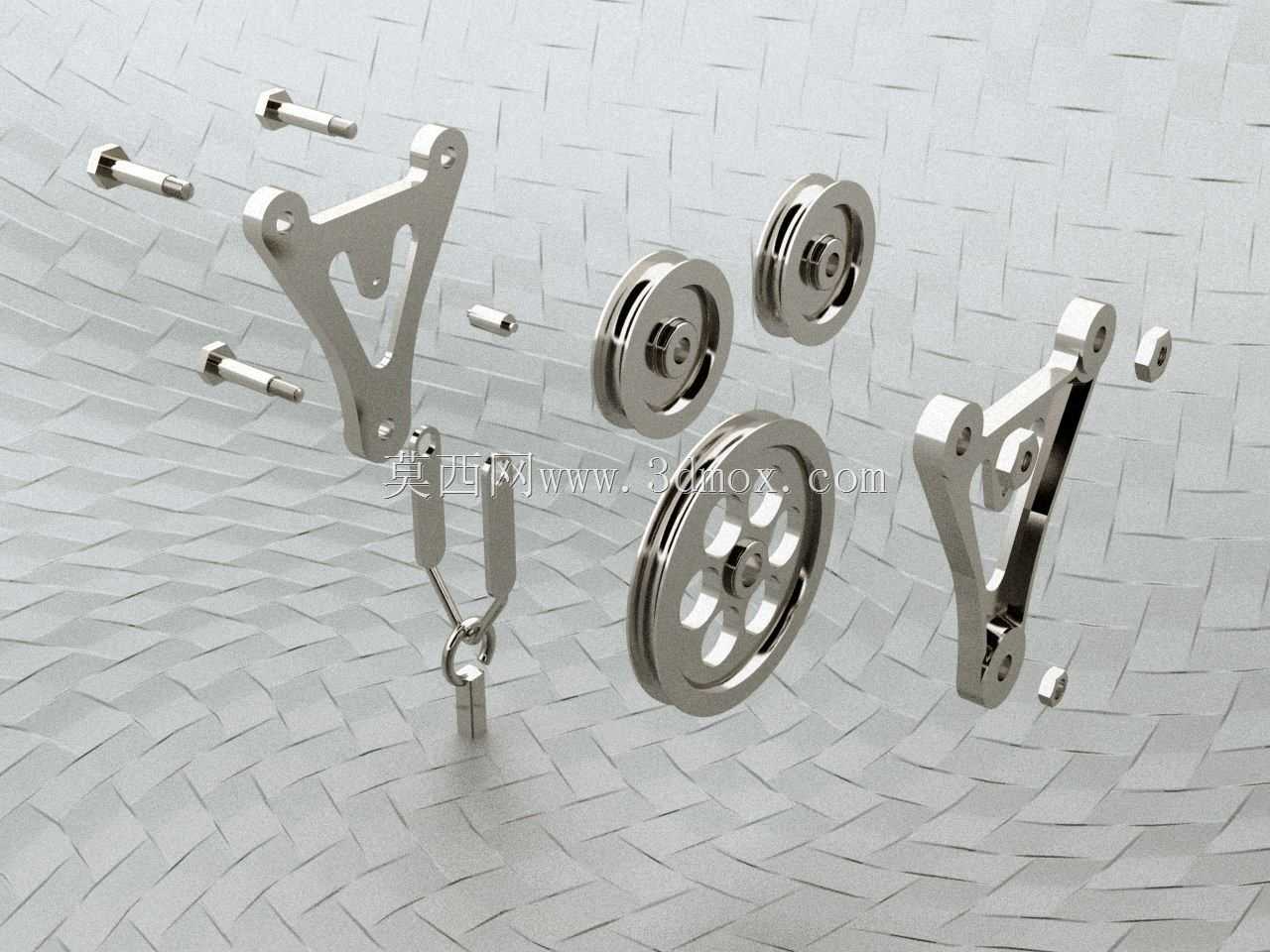

该装置主要应用于乘用车生产线的物料输送、车身部件转序以及整车装配环节的柔性牵引作业场景，在乘用车焊装、总装车间的架空输送线中承担吊挂承载与牵引导向的核心作用，可沿预设的架空轨道平稳滑行，配合牵引索具完成车身分总成、内饰组件等部件的工位间转运，也可用于售后维保场景中乘用车部件的定点起吊与移位作业。装置整体采用三角对称式框架承载结构，上部设置两组双轮缘行走滑轮，可卡合在圆形截面的架空轨道上，双轮缘的设计能够避免滑轮在滑行过程中发生脱轨风险，两组行走滑轮呈对称排布，将上部承载的载荷均匀分散到轨道接触面上，降低局部轨道的承压负荷，适配小曲率半径的轨道转弯场景，滑行过程无卡滞。中部框架采用镂空式三角桁架结构，在保证整体结构强度、抗扭刚度的前提下尽可能降低自身重量，减少行走滑轮的承载负担，框架上设置的限位凸台可防止牵引作业过程中索具发生过大角度的偏摆，避免侧翻风险。下部设置单组导向滑轮与牵引吊钩，导向滑轮用于改变牵引索的受力方向，将水平方向的牵引力顺滑转换为垂直方向的吊挂拉力，下部吊钩采用带防脱挡片的钩体结构，可防止吊挂的索具在作业过程中意外脱钩，保障作业安全。设计过程中充分考虑了安装边界与适配尺寸，上部行走滑轮的轮槽宽度适配常规车间架空输送轨道的直径规格，整体吊挂高度满足车间工位间的通行净空要求，各滑轮的转动副均采用耐磨衬套结构，长期往复滑行无需频繁加注润滑脂即可保持顺畅转动，框架的各连接节点采用销轴铆接固定，无松动脱落风险，整体结构可承受数倍于额定载荷的静拉力测试，满足工业生产场景的重载牵引使用需求。该装置的结构设计兼顾了承载稳定性与滑行灵活性，三角框架的受力形式让整体结构在承受偏载时也能保持平稳，不会出现歪斜卡轨的情况，下部吊钩的连接位置处于整体结构的重心竖直线上，吊挂重物后整体姿态保持竖直，滑行过程中重物不会发生大幅晃动，避免与周边工位设备发生碰撞，适配乘用车生产车间快节奏的连续转序作业需求，能够有效降低人工搬运的劳动强度，提升生产线的物料转运效率。
