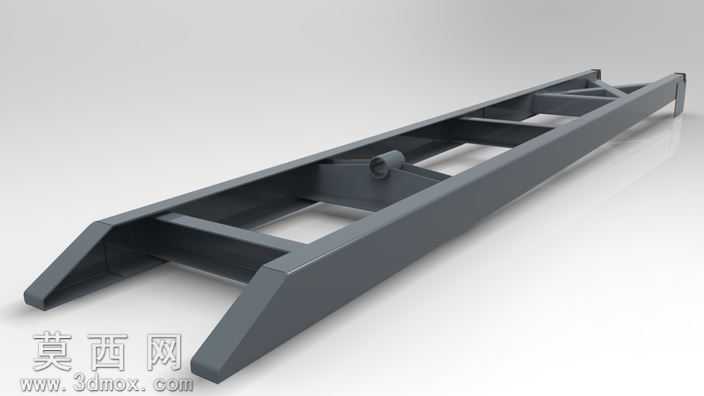

沃尔沃卡车倾倒车架子车架三维结构

本作品为沃尔沃卡车配套的倾倒车架子车架三维建模成果，建模过程严格遵循商用车底盘承重构件的实际工程参数，在SolidWorks软件中完成全参数化建模搭建，整体结构还原度贴合量产实车的设计标准。建模初期先梳理车架的受力逻辑与装配关系，以两根平行的主纵梁作为核心承载基础，纵梁采用变截面槽型结构设计，从前端安装区域到中部承重区域再到尾端铰接区域，截面高度随载荷分布梯度变化，既保证核心承重段的结构强度，又兼顾非核心区域的轻量化需求。纵梁之间通过多根等距排布的横梁完成刚性连接，每根横梁与纵梁的连接位置都做了贴合面的公差适配，预留出实际生产中的焊接或铆接装配余量，横梁的排布位置完全对应底盘上动力总成、液压系统、货厢倾翻机构的安装点位，每个安装位都设计了带定位孔的安装支座，支座的孔位坐标、孔径参数、贴合面平面度都按照实际装配要求设置，可直接导出用于后续的工程校核。模型中部设置的倾翻转轴支座做了局部结构强化，加厚了支座与纵梁连接的过渡区域，添加了圆弧过渡结构避免应力集中，支座的轴孔位置设置了同轴度约束，保证后续装配时倾翻机构的转动顺畅度。模型前端的收窄导向结构做了曲面顺滑处理，还原实车车架前端的避让设计，为驾驶室悬置、转向机构预留出足够的安装空间。材质渲染阶段，为车架整体赋予商用车底盘常用的哑光黑金属漆材质，调整材质的粗糙度、金属度参数模拟实际钢材表面经防锈喷涂后的质感，对横梁与纵梁的焊接接缝位置做了细微的纹理处理，还原真实焊接工艺留下的痕迹，整体渲染效果采用工业产品展示常用的柔光打光方案，多角度呈现车架的结构层次与细节特征。整个建模过程全程保持参数可编辑状态，所有结构尺寸都添加了关联约束，修改核心参数即可快速调整车架的整体规格，可用于商用车底盘结构教学、改装方案校核、虚拟装配演示等多个场景，模型的结构细节完整，无缺失面、破面等建模问题，几何公差符合机械设计的通用标准。
