金属管材手动锯切工装结构设计展示

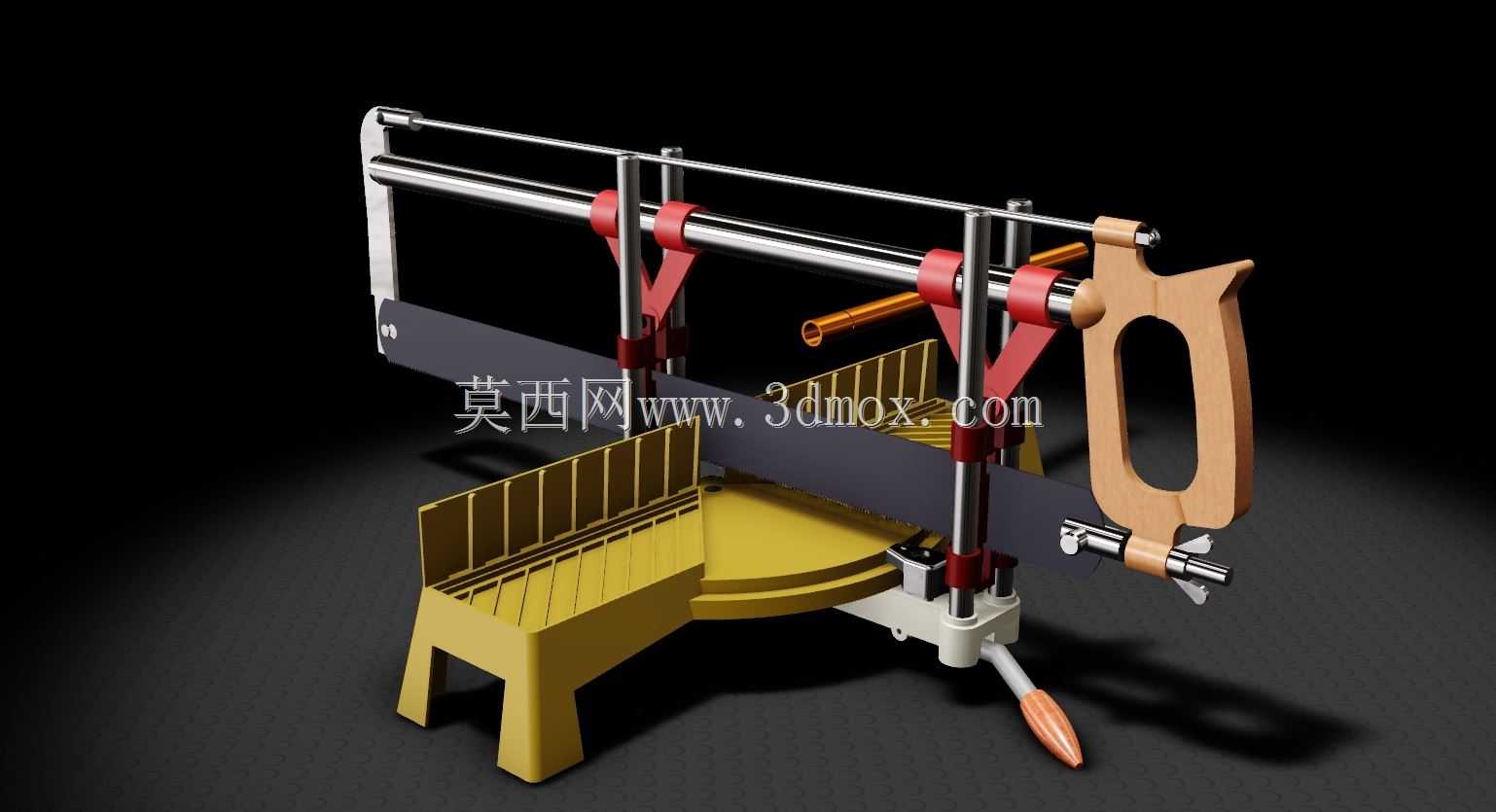

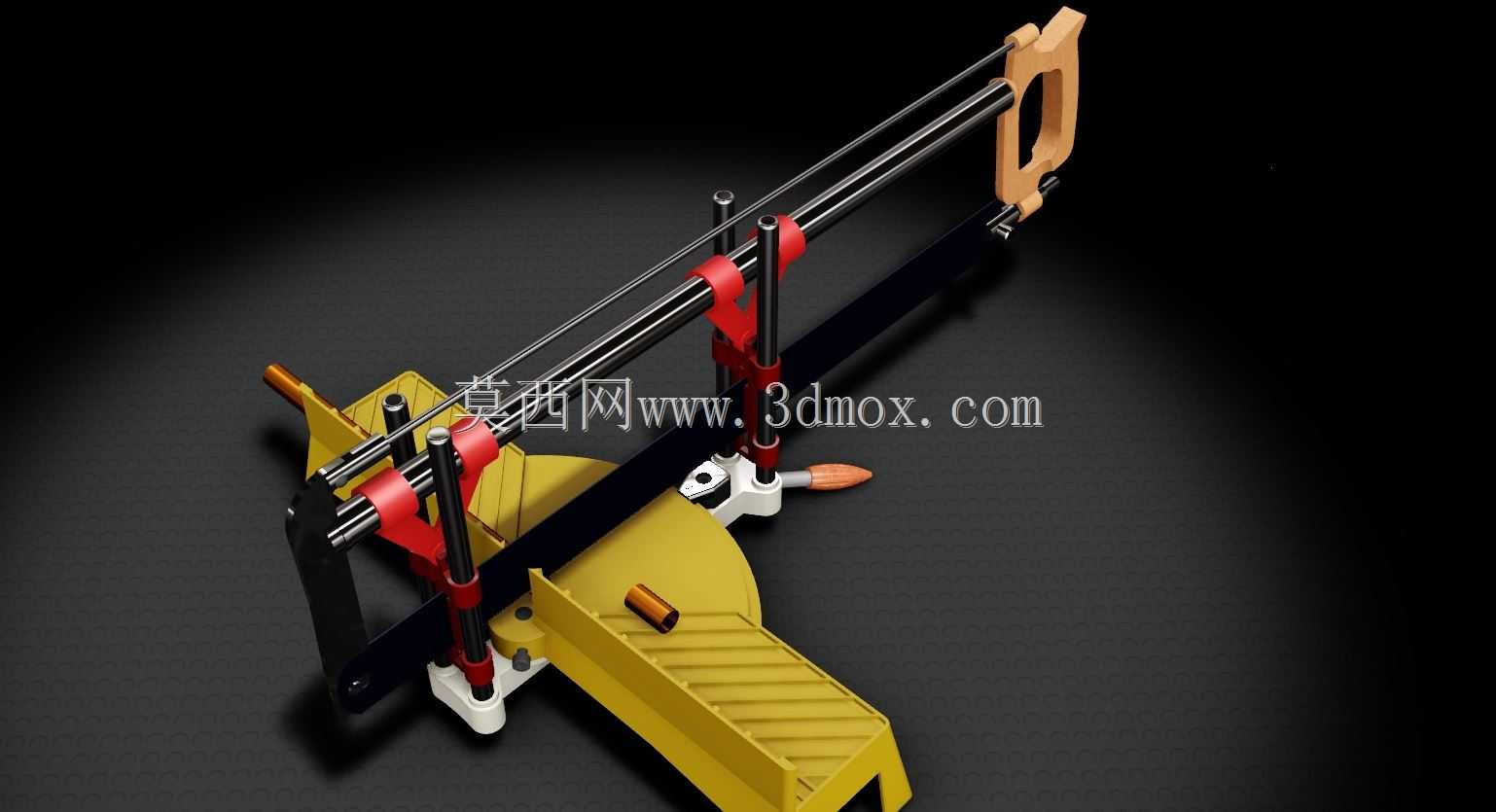

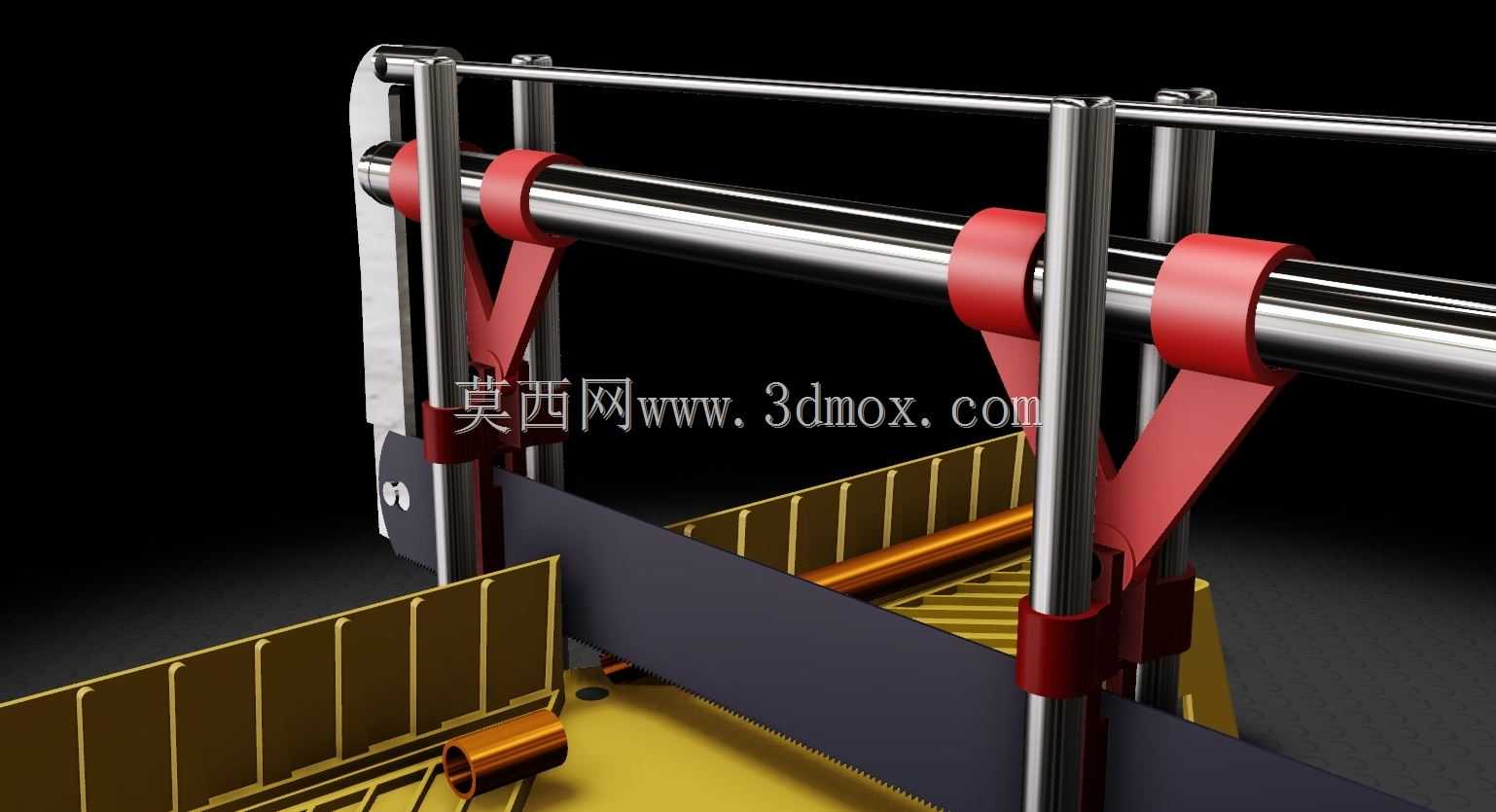

这款锯管工装主要面向小型五金加工、现场管线安装、维修作业等场景设计，可解决常规手持锯切金属管材时易跑偏、切口歪斜、管材晃动导致锯条崩断的常见作业痛点，适配多规格圆形金属管材的定长切断作业，在水电安装、小型机修、五金作坊批量小规格切管场景中都能发挥稳定作用。从实际用途来看，该工装无需外接动力源，完全依靠手动操作即可完成管材锯切，适合无供电的野外管线施工、狭小空间内的管材截断作业，相比大型电动切管设备，它的便携性更强，作业时无粉尘飞溅、无电动设备的噪音干扰，对作业环境的适配性更高。产品功能特性上，它采用双导柱滑动结构搭配V型管材固定座，红色的快锁固定环可以快速锁紧不同管径的金属管材，锯条安装架沿垂直导柱上下滑动，能保证锯切过程中锯条始终垂直于管材轴线，切出的管口端面平整无斜口，无需二次打磨坡口即可直接用于套丝、焊接等后续工序；工装侧面设置的挡料定位板可以快速确定管材切割长度，批量切管时无需反复测量划线，能有效提升小批量切管的作业效率。设计思路上，这款工装优先考虑了操作的便捷性与结构的耐用性，整体框架采用高强度金属材质打造，导柱表面做了硬化耐磨处理，长期滑动使用也不会出现卡顿、磨损晃量的问题；固定环采用偏心快锁结构，无需额外工具即可快速完成管材的装夹与拆卸，锯条安装位置预留了通用手锯条的装夹槽，可适配市面上常规规格的手用钢锯条，耗材替换成本极低。外形尺寸与安装边界方面，该工装整体占地尺寸较小，可直接放置在常规工作台面上使用，底部预留了螺栓安装孔，如需固定使用可通过螺栓锁紧在工作台表面，也可搭配便携底座在移动作业场景中临时放置；导柱的有效滑动行程覆盖了常规小口径金属管材的锯切深度需求，可满足直径60mm以内金属管材的切断作业，装夹工位的开口范围适配常见的水煤气管、薄壁不锈钢管、小型圆钢棒料的装夹固定，作业时操作人员仅需下压锯架手柄即可完成进给，操作力度符合人体工学设计，长时间作业也不易产生手部疲劳。
