立式砂带磨削抛光机三维结构设计

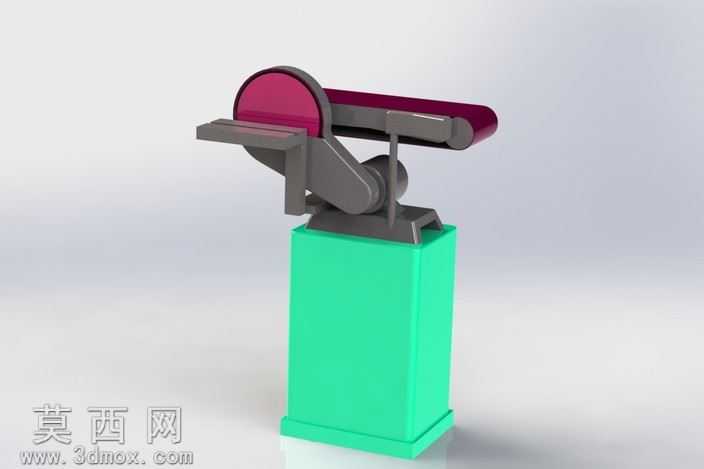

本作品为立式砂带磨削抛光设备的三维建模成果，建模过程中严格遵循工业级砂带机的实际结构比例进行参数化搭建，首先从设备的基座部分开始构建，采用实体拉伸命令生成方正的立式支撑柜体，为整体设备提供稳定的承重基础，建模时特意预留了柜体内部的动力组件安装空间，还原真实设备的柜体容纳结构。在动力传输与执行机构部分，依次构建了驱动轮、从动张紧轮、接触轮以及环形砂带的装配结构，其中驱动轮与柜体内部的动力输出轴做同轴配合约束，张紧轮位置添加了可调角度的装配约束，还原真实砂带机的张紧度调节功能，接触轮部分采用曲面建模方式还原轮体的橡胶包覆层弧度，保证砂带贴合磨削的结构合理性。设备前端的平面磨削工作台采用带角度倾斜的支撑板结构，建模时添加了可调节角度的铰接约束，能够适配不同角度的工件磨削需求，工作台边缘做了倒角处理，还原真实设备的安全防护细节。砂带上方的防护罩采用薄壳特征构建，完全包覆砂带的上半回转区域，符合工业设备的安全设计规范。材质渲染阶段，为基座柜体赋予哑光青绿色金属漆材质，还原工业设备常用的柜体涂装效果；机架、轮体支架、工作台等金属结构件赋予深灰色铸铁材质，添加细微的磨砂质感表现金属铸件的表面肌理；接触轮与张紧轮的外层包覆部分赋予暗红色橡胶材质，表现橡胶件的哑光弹性质感；环形砂带部分赋予棕褐色磨砂布基材质，添加细微的颗粒纹理还原砂带的磨料表面特征；防护罩部分赋予半透明深灰色工程塑料材质，既表现防护结构的存在感，又不遮挡内部砂带的运行结构展示。整体装配过程中添加了同轴、重合、角度等完整的装配约束，保证各运动部件的相对位置符合机械运动逻辑，没有出现结构干涉问题。设计思路上围绕小型加工场景的砂磨需求，兼顾平面磨削与弧面接触磨削的双重功能，整体结构紧凑稳定，既还原了真实工业砂带机的功能结构，又通过清晰的材质区分让各部件的功能一目了然，可用于机械结构教学、设备选型参考以及相关加工场景的三维展示使用。
