基于NACA翼型的风力涡轮机叶片结构设计

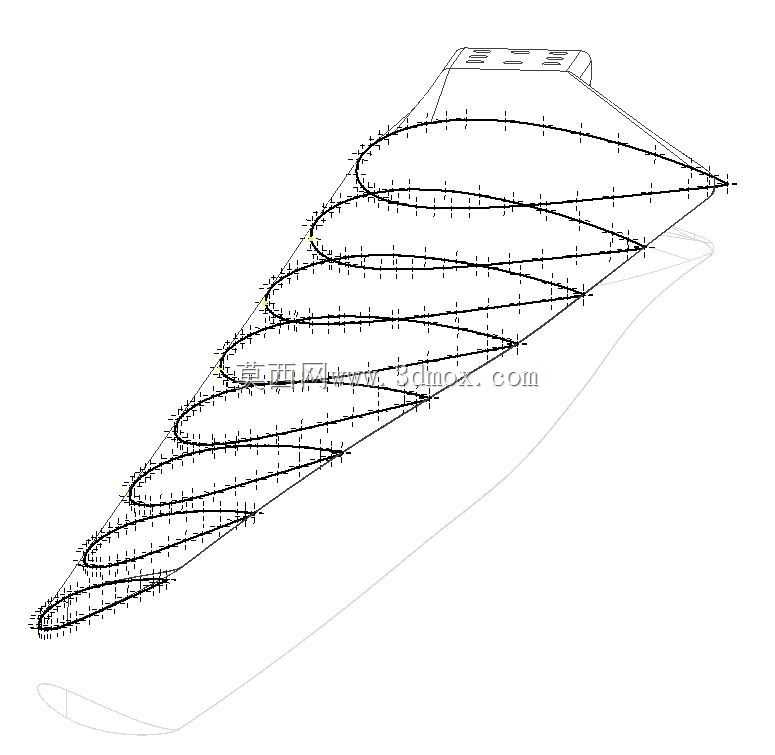

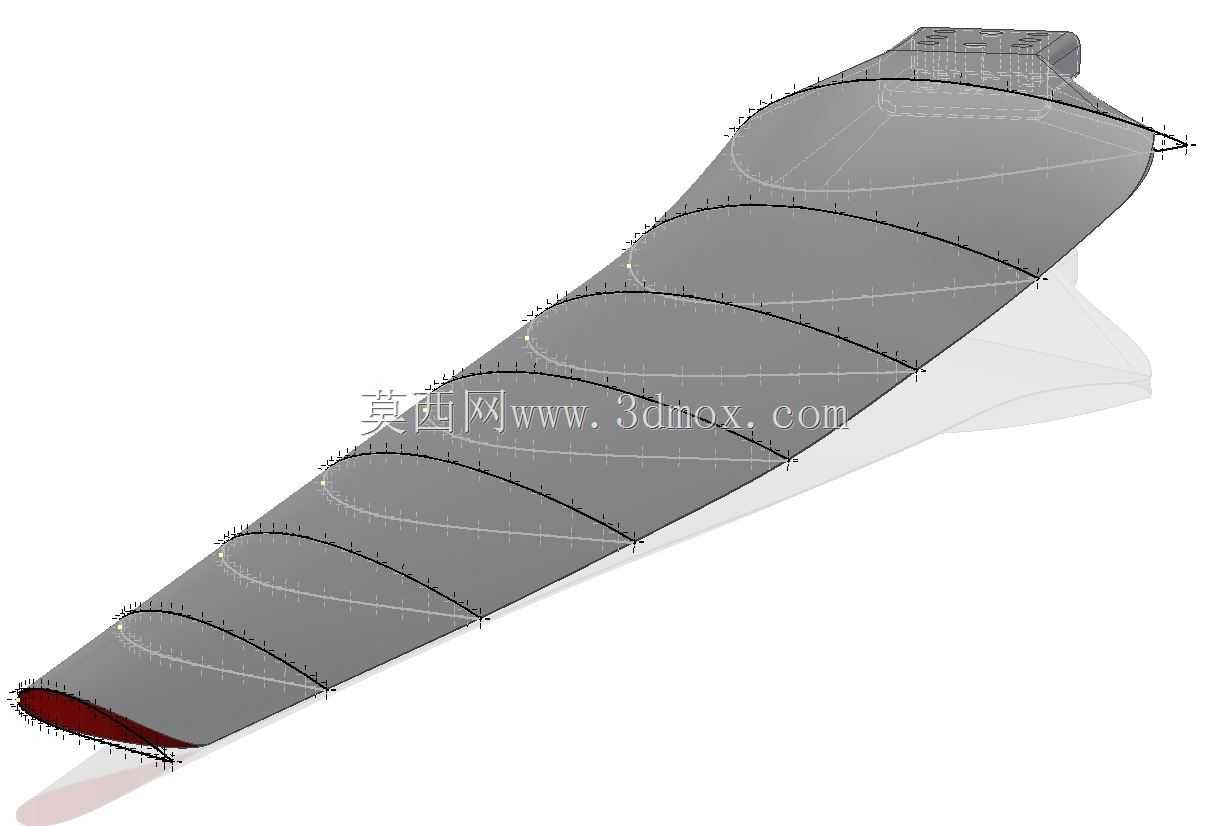

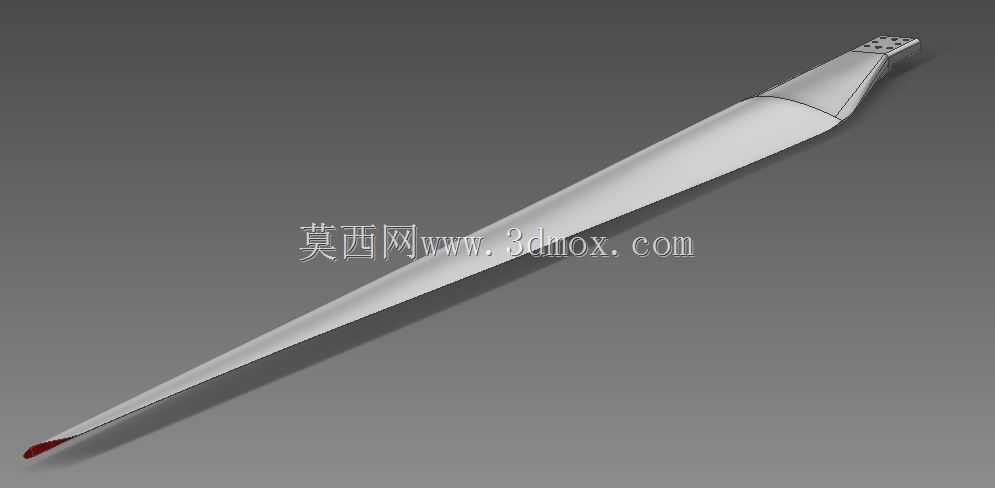

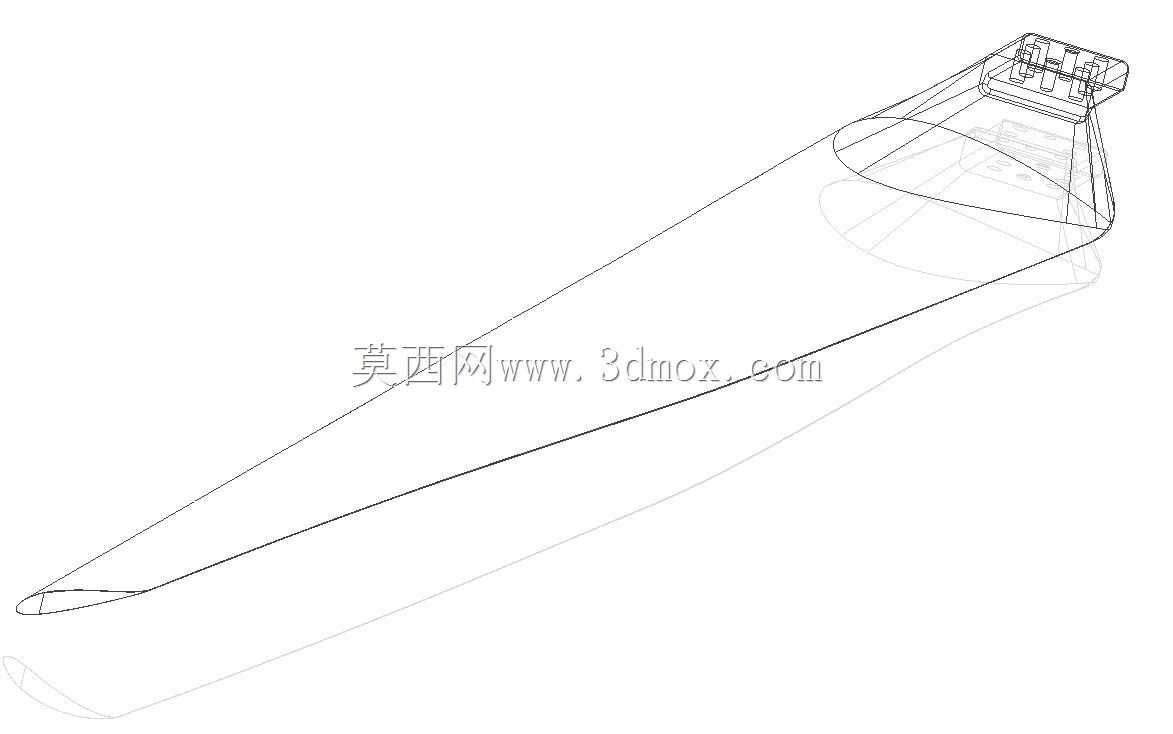

这款叶片是水平轴风力发电机组的核心捕能部件，主要应用于陆上风电场、分布式离网风电系统、风光互补供电站点等场景，承担着将流动空气的动能转化为叶轮旋转机械能的核心作用，其气动性能与结构可靠性直接决定整套风电系统的发电效率与运行寿命。叶片采用NACA4424、NACA4421、NACA4418三种翼型沿展向渐变排布的设计思路，从叶根到叶尖逐步调整翼型厚度与弦长：叶根区域选用相对厚度更大的NACA4424翼型，保障与轮毂连接位置的结构强度，能够承受叶轮旋转带来的巨大离心载荷与极端阵风下的弯曲载荷，避免连接位置出现应力集中导致的结构失效；叶中区域过渡为NACA4421翼型，平衡结构强度与气动升阻比，在中等风速区间实现稳定的扭矩输出；叶尖区域采用厚度更薄的NACA4418翼型，降低叶尖位置的气动阻力，减少叶尖涡带来的能量损耗，同时削弱叶尖气动噪声，提升机组运行的环境友好性。叶片整体为大扭角渐变设计，沿展向根据不同截面的线速度匹配最优安装攻角，让不同半径位置的翼型都能处于最佳升阻比区间，避免低风速下出现气流分离失速，同时在额定风速以上能够通过合理的失速特性限制功率输出，降低变桨机构的调节负荷。外形上叶片从叶根到叶尖平滑收窄，前缘保持流畅的圆弧过渡，后缘从叶根的钝边逐步过渡到叶尖的锐边，整体流线型曲面经过连续曲率优化，减少气流在叶片表面的流动分离，降低气动阻力带来的能量损耗。安装边界上，叶根位置设计有标准化的螺栓连接阵列，能够适配主流兆瓦级以下风力发电机组的轮毂接口，安装时可根据机组额定转速调整叶片初始安装角，匹配不同风场的年均风速条件；叶片展向长度适配中小型风电叶轮的直径要求，叶尖与塔筒之间预留足够的安全间隙，避免叶轮旋转过程中出现叶尖扫塔的风险。结构设计上充分考虑户外长期运行的载荷特性，曲面过渡位置均做了圆角处理，降低应力集中系数，能够适应沙尘、盐雾、高低温交变等复杂户外环境，保障长期运行的结构稳定性。
