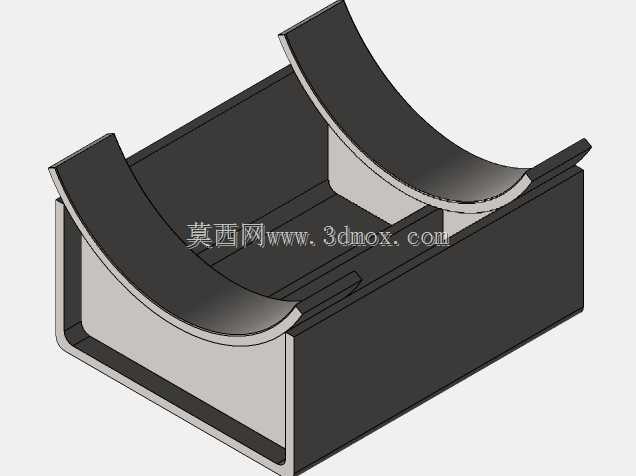

适配325mm工业管道的滑动支撑支座

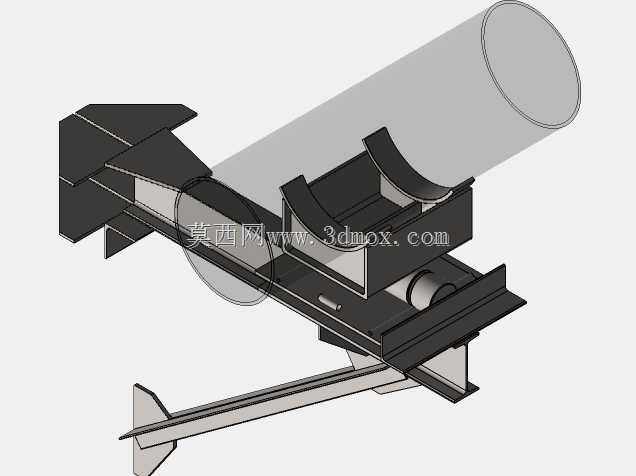

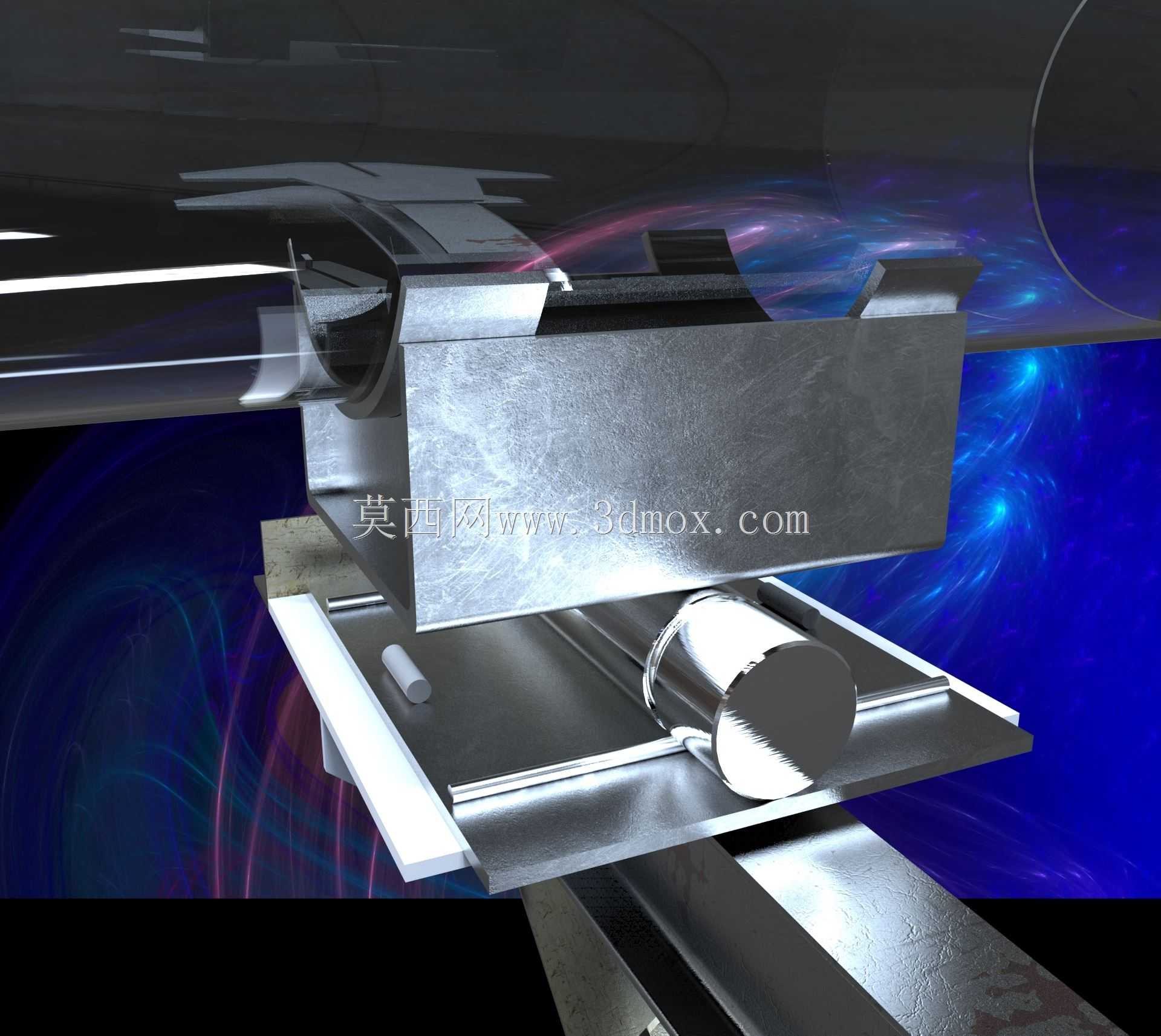

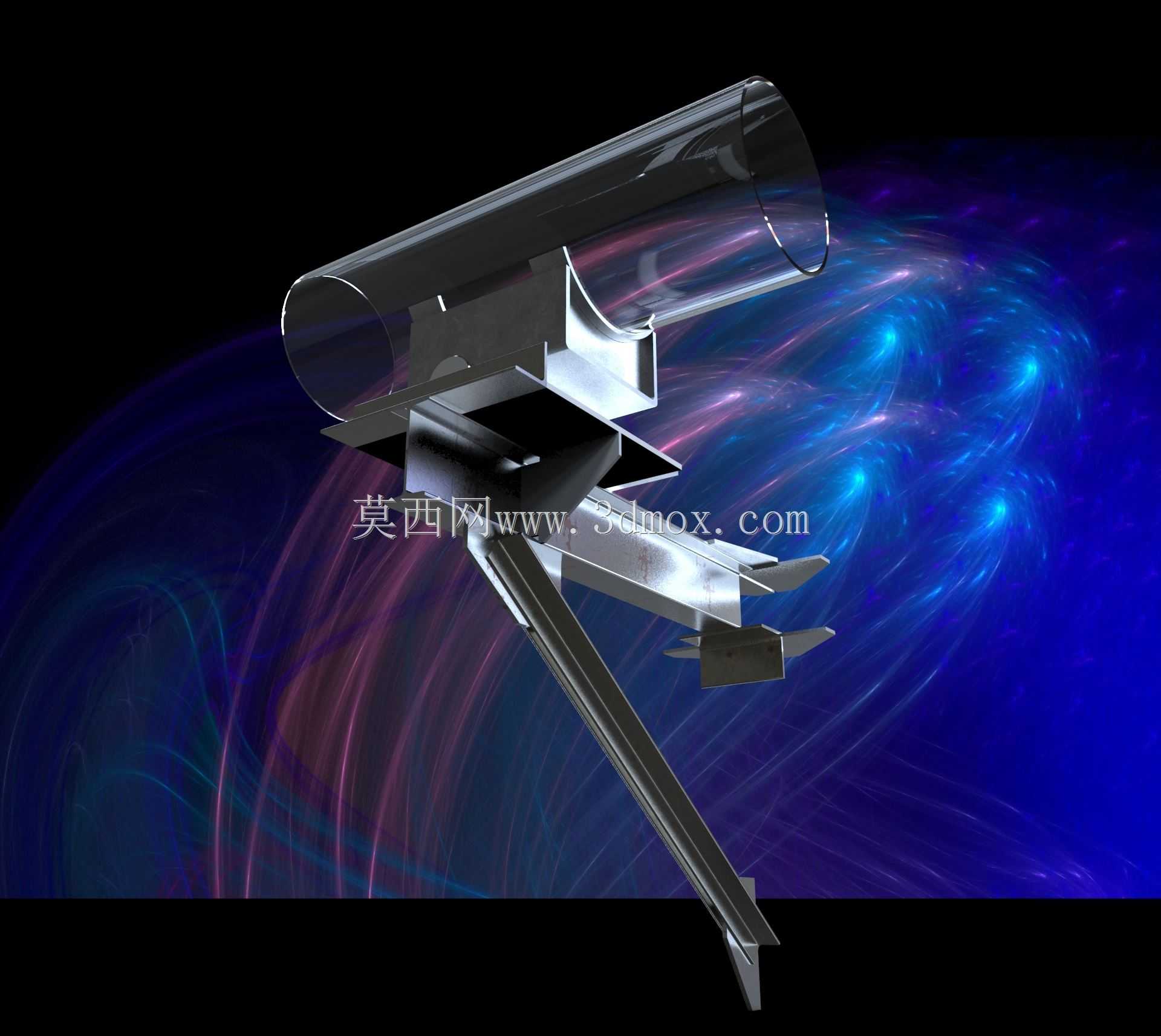

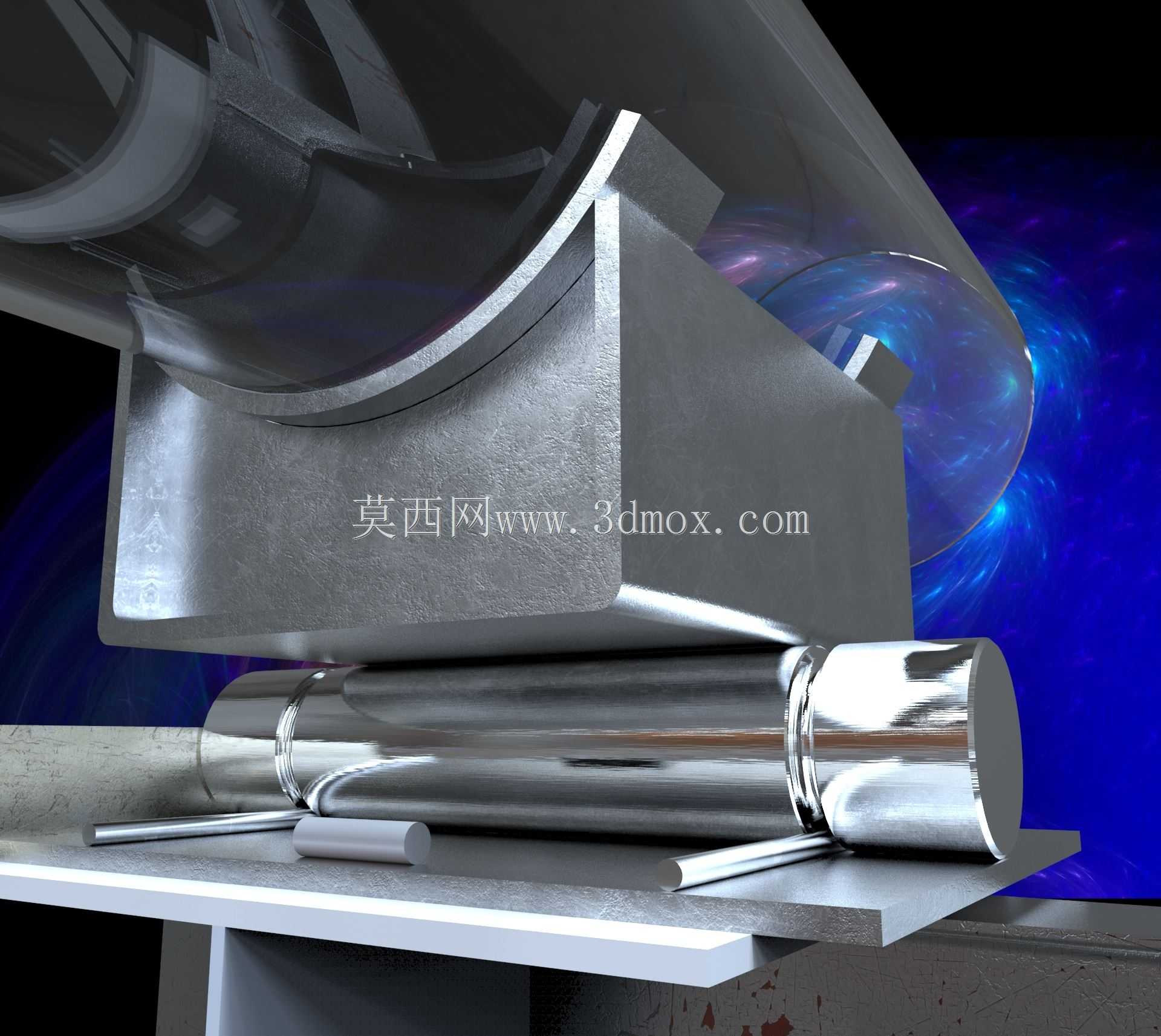

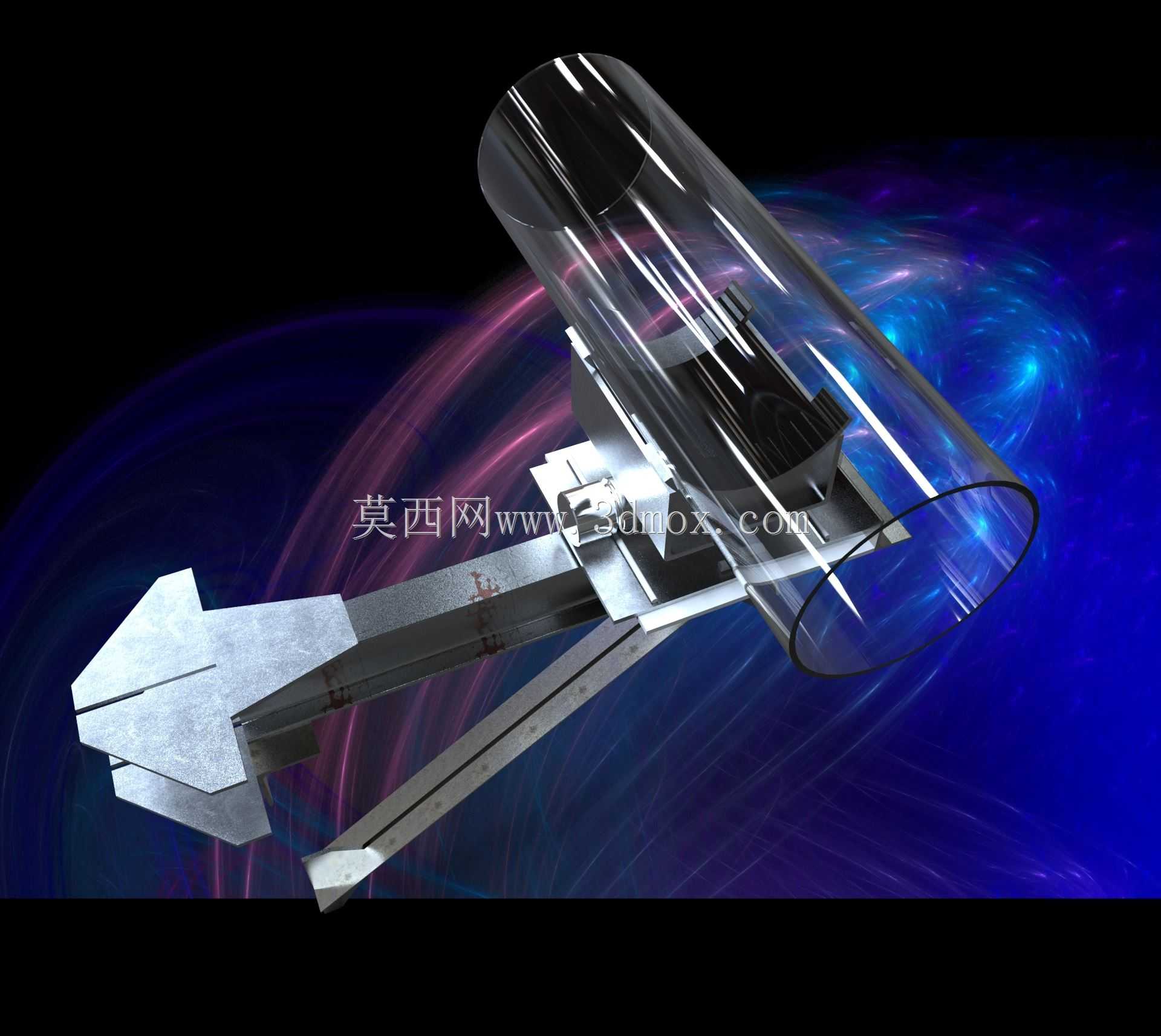

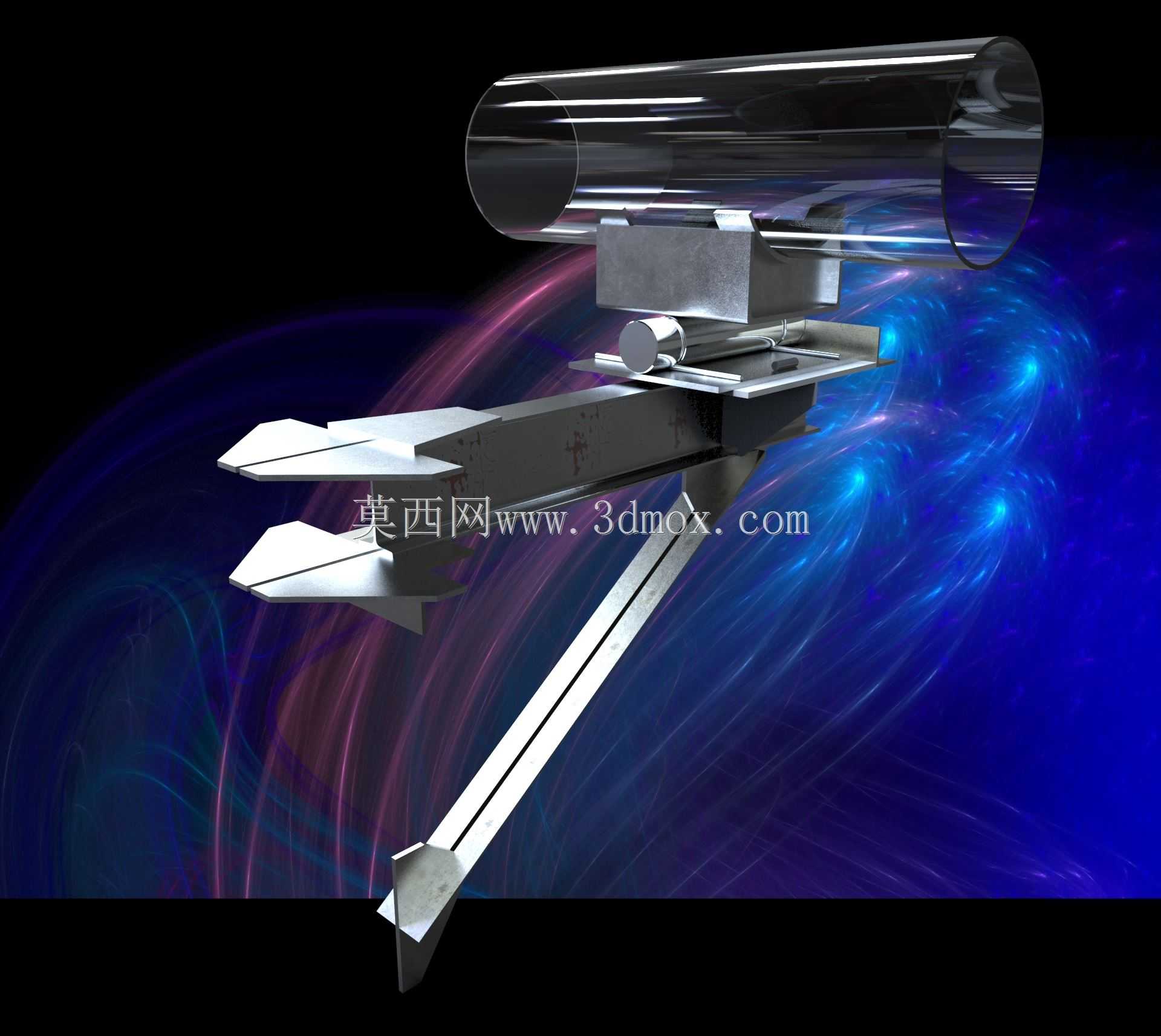

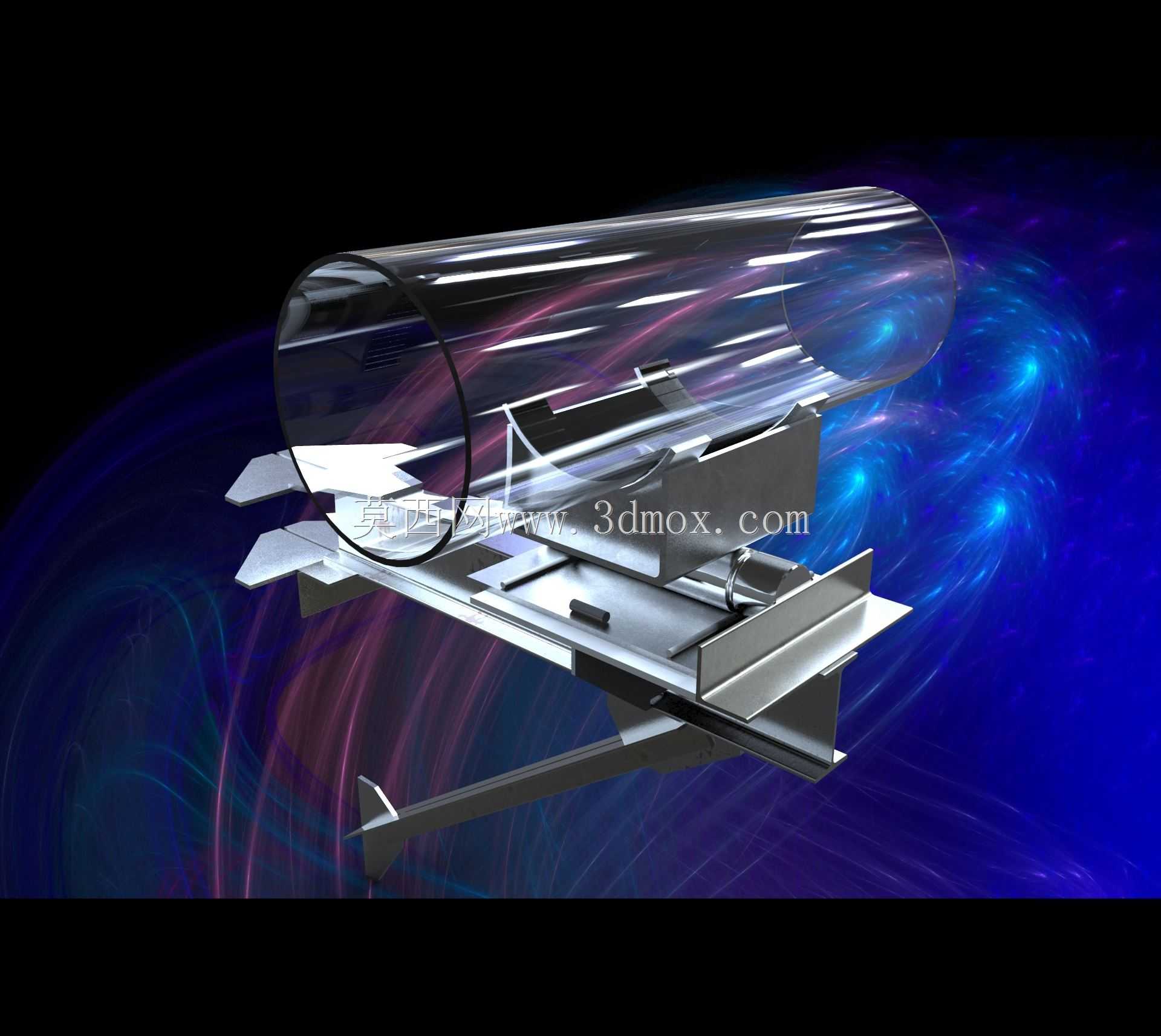

这款滑动支撑支座主要应用于工业热力管网、工艺输送管线的架空敷设场景，专门适配公称直径325mm的工业金属管道，在化工园区蒸汽输送管线、热电联产外送管网、工业工艺介质输送管道的长距离铺设段中承担核心支撑作用。在实际管线运行过程中，管内输送的高温介质会让管道产生轴向的热伸长变形，如果采用刚性固定支座，变形产生的热应力会直接作用在管道焊缝、连接法兰位置，极易引发焊缝开裂、法兰密封失效泄漏等安全隐患，这款滑动支座正是为解决这一工程痛点设计。它的核心功能是在承担管道垂直载荷的同时，允许管道沿轴向产生可控的位移，以此释放管道热胀冷缩产生的内应力，同时配套的导向与固定限位结构，会严格约束管道的横向位移与扭转偏移，避免管线出现跑偏、下坠、错位等问题，保障管线长期运行的稳定性。从设计思路来看，这款支座采用滚动摩擦替代传统滑动支座的面接触滑动摩擦，底座位置设置的滚轮组件大幅降低了管道位移时的摩擦阻力，不会出现传统滑动支座因锈蚀、杂物卡滞导致的位移受阻问题，能让热变形补偿动作更顺畅。支座的承载托板采用与管道外径匹配的弧面设计，和管道外壁的接触面积更大，不会出现局部应力集中压损管道防腐层的问题；两侧的导向翼板预留了足够的位移行程空间，可覆盖常规工业管线单段的热伸长量需求，固定限位结构则设置在位移行程的两端，避免管道位移超量脱离支座支撑范围。在安装边界上，这款支座的底座采用平板式设计，可直接焊接或通过螺栓固定在管线的混凝土支墩、钢结构管架上，安装时无需对管道进行额外的打孔加工，只需将支座托板与管道外壁贴合固定即可，整体结构紧凑，不会占用过多管廊的横向安装空间，适配现有常规工业管架的安装尺寸标准，可直接替换同规格的传统滑动支座，无需对原有管架结构进行改造。在日常运维中，这款支座的滚轮组件采用开放式易维护结构，可定期加注润滑脂保障滚动顺畅，整体采用碳钢材质焊接成型，结构强度充足，可承受满载管道的长期静载荷，同时能适应室外露天的日晒雨淋、工业厂区的腐蚀环境，使用寿命远高于传统的平板式滑动支座。
