蜗杆齿轮组合两级减速传动装置

这款两级减速传动装置主要面向中小功率工业传动场景设计，可广泛配套应用于轻工输送设备、小型食品加工机械、包装生产线辅机、中小型农机传动单元等对输出扭矩有稳定要求、安装空间相对紧凑的工况中，核心作用是将原动机输出的高转速低扭矩动力，经过两级传动副的降速增扭转换后，输出适配作业端需求的低转速大扭矩动力，同时保障传动过程的平稳性与负载承载能力。

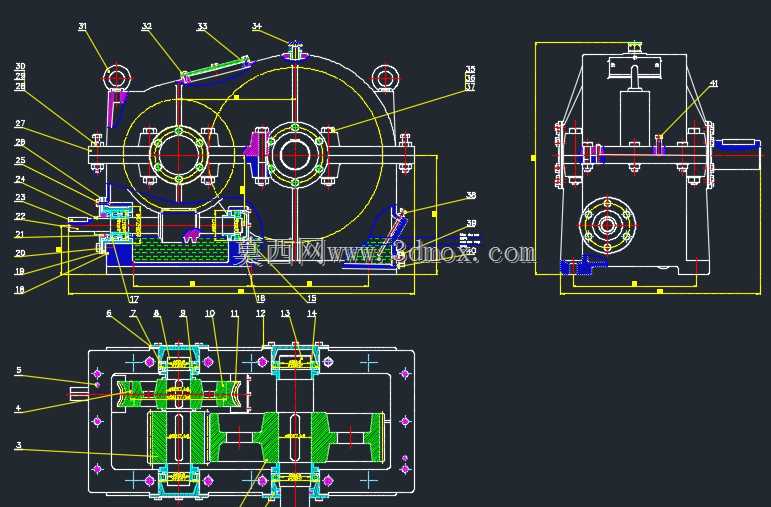

在功能特性设计上，装置采用第一级蜗杆传动搭配第二级圆柱齿轮传动的组合架构，第一级蜗杆传动具备4:1的传动比，利用蜗杆传动啮合重合度高、运行噪音低、反向自锁性强的特点，既可以实现第一级的大跨度降速，也能在部分垂直安装的工况下避免负载端反向拖动造成的设备溜车风险，提升设备运行的安全性；第二级圆柱齿轮传动具备2.5:1的传动比，利用圆柱齿轮传动效率高、承载能力强、维护成本低的优势，承接第一级传动输出的动力后完成二次降速，整体传动比匹配合理，兼顾了传动平稳性与传动效率，避免单级大传动比设计带来的结构臃肿、传动效率偏低的问题。箱体采用剖分式铸铁结构设计，上下箱体结合面经过精密铣削加工，配合密封胶条与定位销实现结合面的静密封，输入轴、输出轴与箱体的配合位置采用骨架油封搭配轴承端盖的动密封结构，可有效阻挡箱体内润滑油泄漏，同时避免外界粉尘、水汽进入箱体内部污染润滑介质，延长内部传动件的使用寿命。

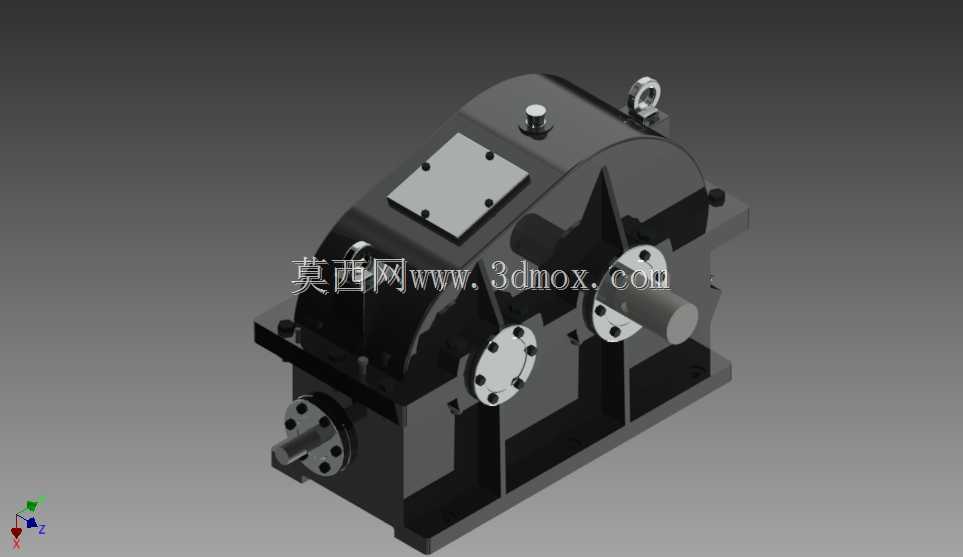

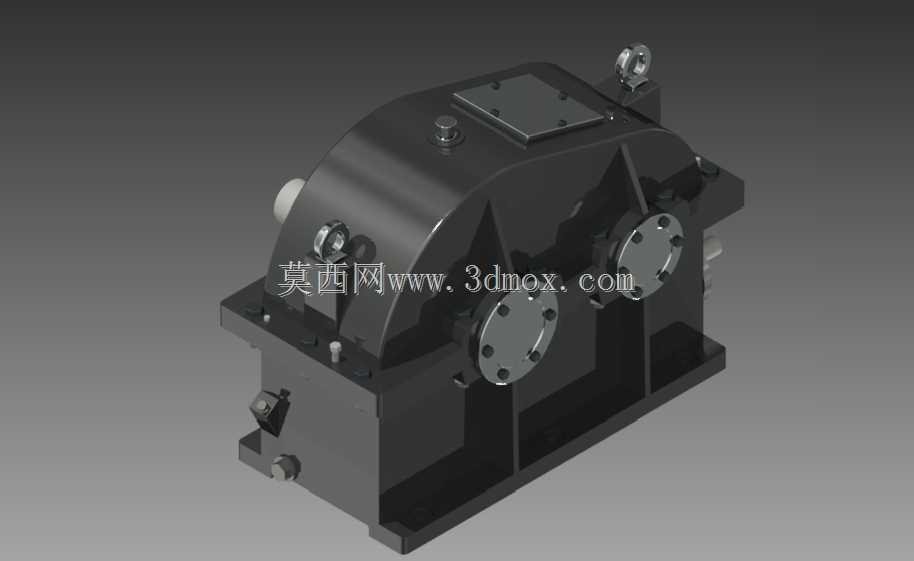

设计过程中充分考虑了安装与维护的便捷性，箱体顶部设置有可拆卸的观察盖板，无需完全拆分箱体即可观察内部齿轮、蜗杆的啮合磨损情况，也可通过该盖板完成润滑油的加注作业；箱体侧面设置有油位观察孔与放油螺塞，可直观掌握箱体内润滑油的液位高度，换油时无需拆解主体结构即可完成废油排放。输入轴与输出轴的轴伸端均采用标准圆柱轴伸搭配平键槽的连接形式，可通过联轴器直接与原动机、作业负载端连接，适配绝大多数常规工业传动的连接标准，无需额外定制转接零件。

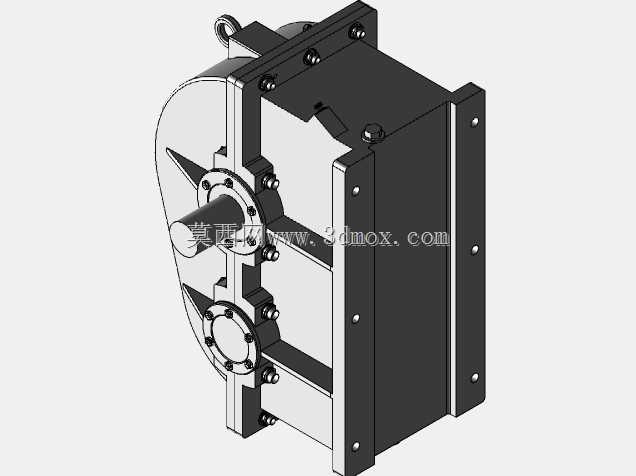

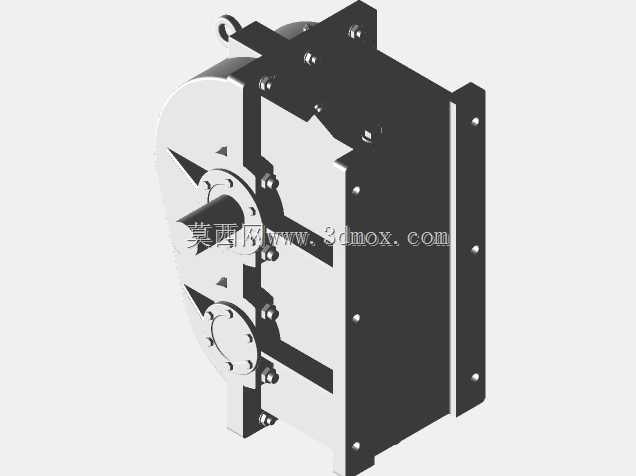

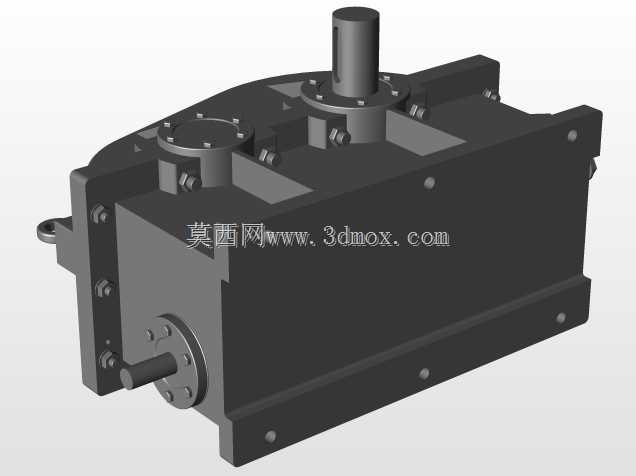

在安装边界设计上，箱体底部设置有一体化铸造的安装脚座，脚座上预留有标准间距的安装螺栓孔，可直接固定在设备的安装基座或钢架平台上，整体外形轮廓规整无突兀外凸结构，安装时预留的操作空间需求小，输入轴、输出轴的轴伸长度经过优化设计，既保证了连接配合的长度足够传递额定扭矩，也不会因为轴伸过长造成额外的径向载荷，影响轴承的使用寿命。箱体顶部预留有吊环安装孔，可安装标准吊环螺钉完成整机的吊装转运，适配车间内的设备安装与检修移位需求。
