带监控模块的筒装火箭发射装置结构设计

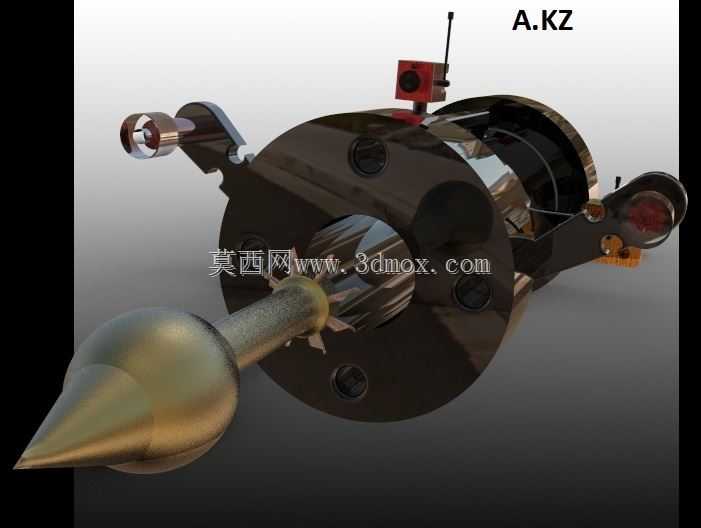

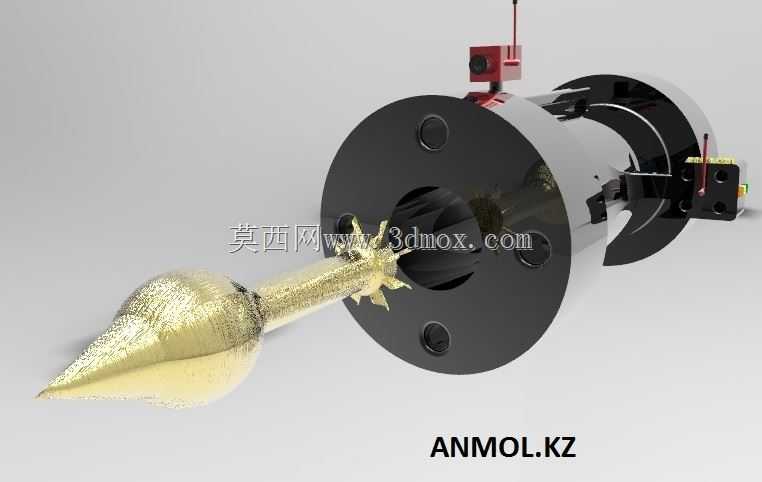

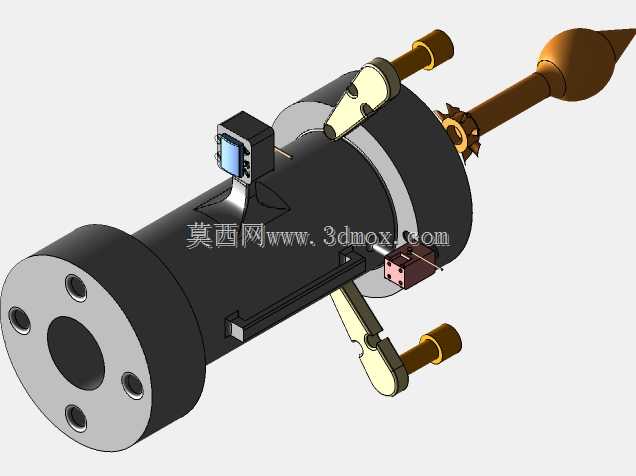

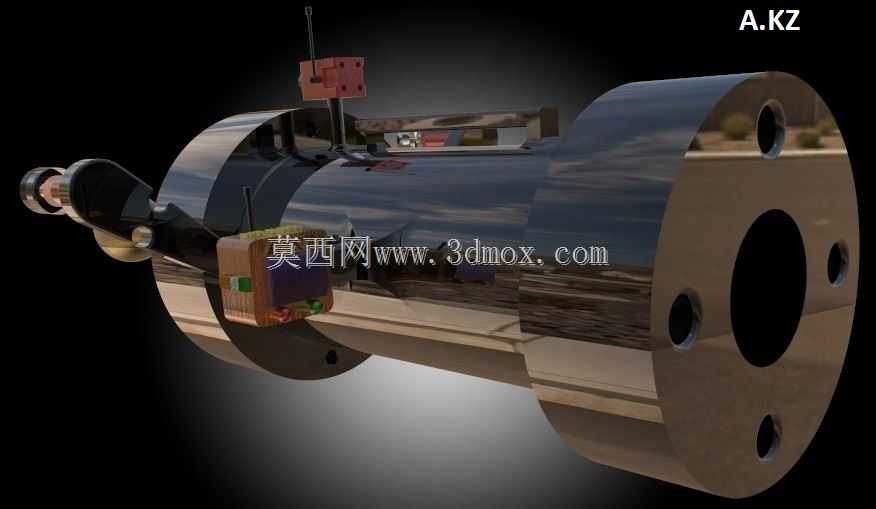

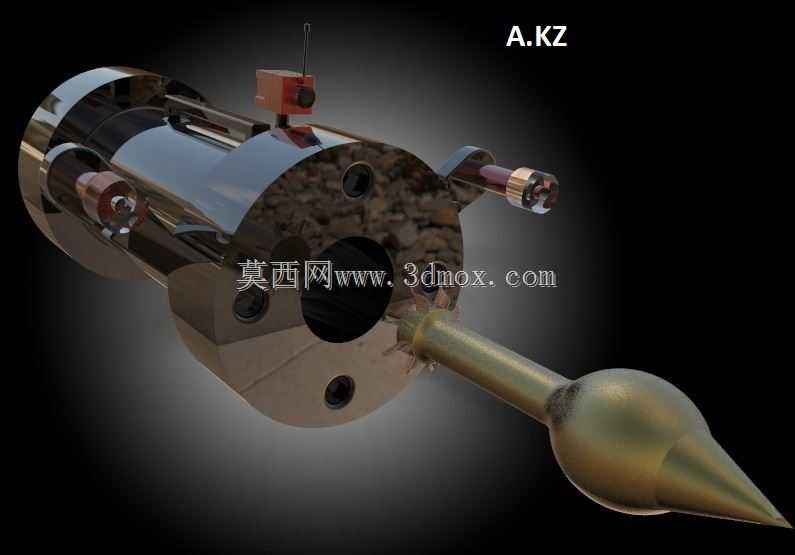

该火箭发射装置主要适配单兵携行攻坚、近距离火力支援类作战场景，可在城市巷战、野战阵地攻坚、轻型装甲目标破袭等任务中承担火力输出职能，也可作为固定防御点位的近距离反装甲、反工事装备使用，整体结构围绕便携性、操作可靠性、状态可监控性三大核心需求展开设计。装置主体采用圆柱形发射筒作为核心承载结构，前端设置定心式弹药适配接口，可匹配同口径尾翼稳定火箭弹的装填定位，发射筒外壁采用一体化铣削成型的加强筋结构，在降低整体自重的同时保证发射时的结构强度，可承受弹药点火瞬间的高压燃气冲击，避免筒身形变影响发射精度。发射筒顶部集成独立的控制与监控模块，模块内置高清摄像组件与信号传输单元，可在操作人员完成瞄准动作后，实时将发射口前方的目标画面回传至后方指挥端，同时采集发射筒自身的倾角、环境温度、弹药待发状态等参数，既可以辅助操作人员在掩体内完成间接瞄准，也能让指挥端实时掌握前沿发射点位的状态，避免盲射带来的弹药浪费与友军误伤风险。发射筒两侧对称设置可折叠操作手柄，非携行状态下手柄可贴合筒身收纳，缩小整体收纳尺寸，适配单兵背装携行的尺寸边界，展开后可作为操作人员的持握支撑结构，手柄上集成保险拨杆与发射触发按键，操作逻辑符合单兵装备的人机工程要求，操作人员佩戴战术手套也可完成快速操作。发射筒尾部设置闭气与后喷抑制结构，可在弹药发射时将高压燃气向侧后方导流，降低后坐力对操作人员的冲击，同时减少尾部喷火区域范围，缩小发射时的暴露特征，提升阵地隐蔽性。整体结构的安装边界充分考虑单兵携行与车载架设的双重需求，筒身预留标准皮卡汀尼导轨接口，可根据任务需求加装瞄准镜、激光指示器等附加组件，无需对主体结构进行二次改装即可适配不同任务场景的使用需求，各功能模块采用快拆式连接设计，日常维护与故障更换无需专用工具即可完成，可有效降低野战环境下的维护难度。
