遥控越野赛车后置独立悬架结构

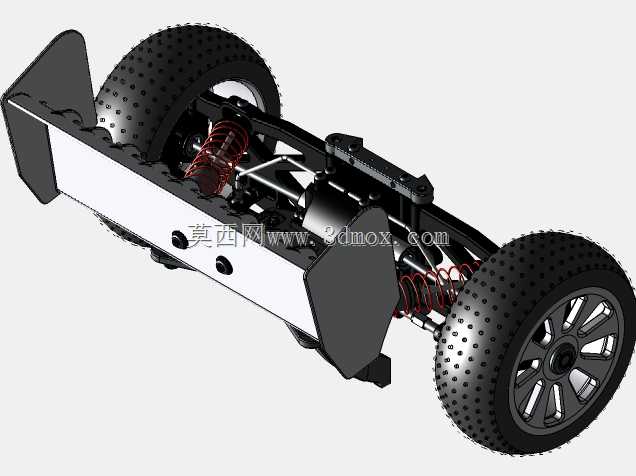

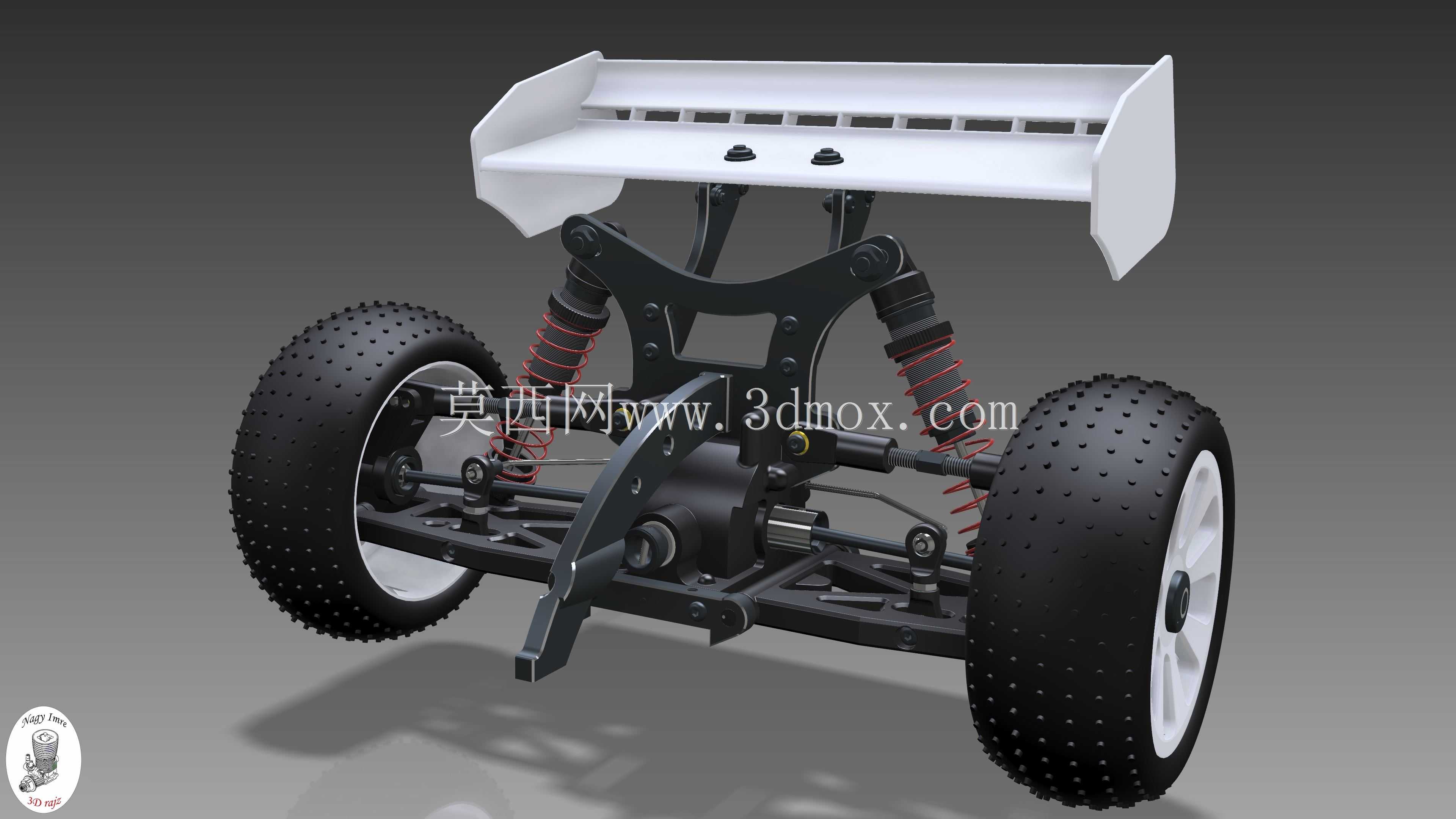

该结构为遥控模型越野赛车的后置独立悬架总成，主要应用于1:8比例电动越野遥控赛车的底盘后部，承担车辆行驶过程中后轮的承载、导向与震动缓冲功能，适配非铺装路面、越野赛道等复杂行驶场景，能够在车辆飞跃落地、颠簸路面行驶时有效过滤路面冲击，保证轮胎与地面的贴合度，提升车辆行驶的操控稳定性与抓地性能。整套结构采用双叉臂式独立悬架设计思路，上下摆臂通过铰接点与中央主减速壳体连接，摆臂采用镂空式结构设计，在保证结构强度的前提下尽可能降低簧下质量，提升悬架的响应速度。减震组件采用螺旋弹簧搭配液压阻尼筒的结构，弹簧预压行程与阻尼阻尼系数可根据行驶路况进行调整，减震器上端通过可调角度的固定座与尾翼安装支架连接，下端固定在下摆臂的铰接支座上，能够将车轮受到的垂直冲击转化为弹簧的伸缩行程，通过阻尼筒消耗冲击能量，避免车身出现多余的弹跳。结构后部集成了固定式尾翼安装位，尾翼采用多道横向加强筋结构，在高速行驶时能够提供足够的下压力，提升后轮的抓地力，尾翼通过两个快拆固定座与悬架上部支架连接，可根据行驶需求调整尾翼的安装角度。车轮部分采用大颗粒钉胎设计，胎面的凸起颗粒能够在泥土、砂石路面嵌入路面表层，提供充足的侧向与纵向抓地力，轮毂采用轻量化塑料材质，中心通过轮轴锁紧螺母与传动半轴连接，传动半轴采用等速万向节结构，能够在悬架上下跳动过程中持续稳定地将动力传递给后轮。整套悬架的安装边界以中央主减速箱壳体为核心基准，左右摆臂的铰接点同轴度公差控制在0.02mm以内，减震器安装座的角度预留了15度的调整空间，整体宽度适配常规1:8越野赛车的车壳宽度，轮距可通过更换不同长度的传动半轴进行微调，下摆臂的最低离地间隙在空载状态下为35mm，能够满足越野场景下的通过性需求，所有铰接位置均预留了轴承安装位，可通过添加润滑脂降低转动摩擦阻力，延长结构的使用寿命。
