拓扑优化轻量化机加工金属承力支架

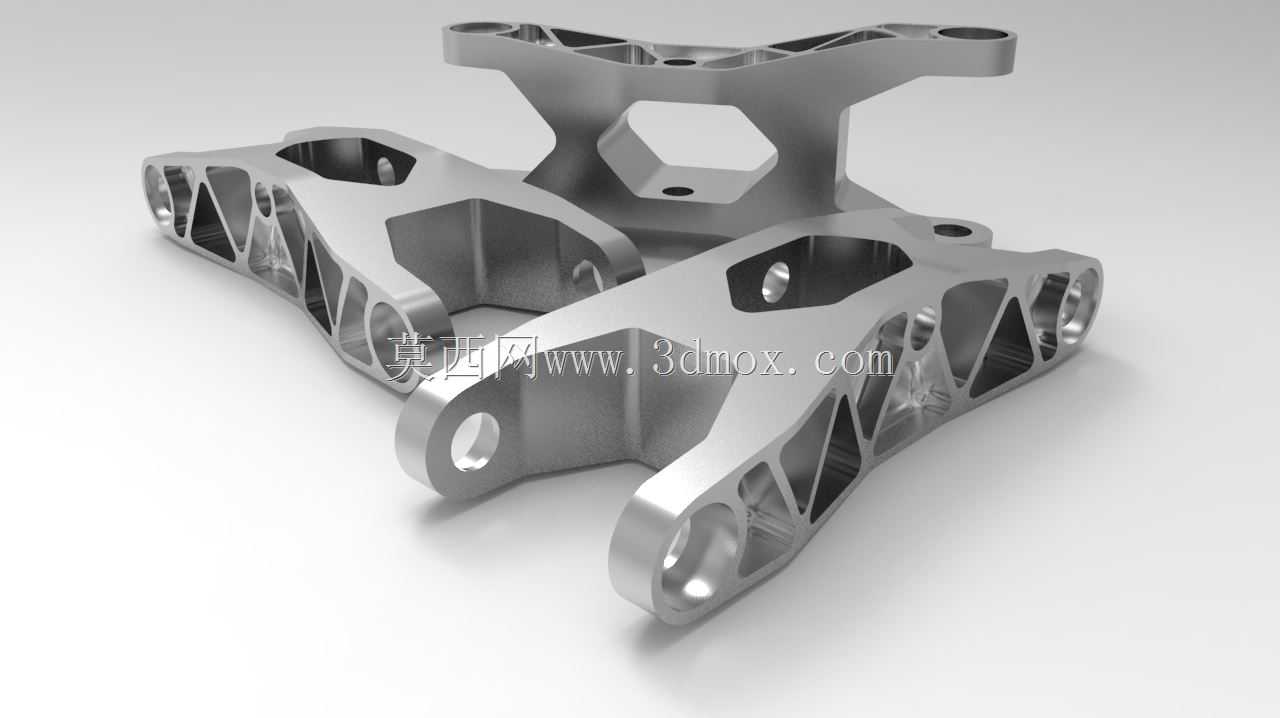

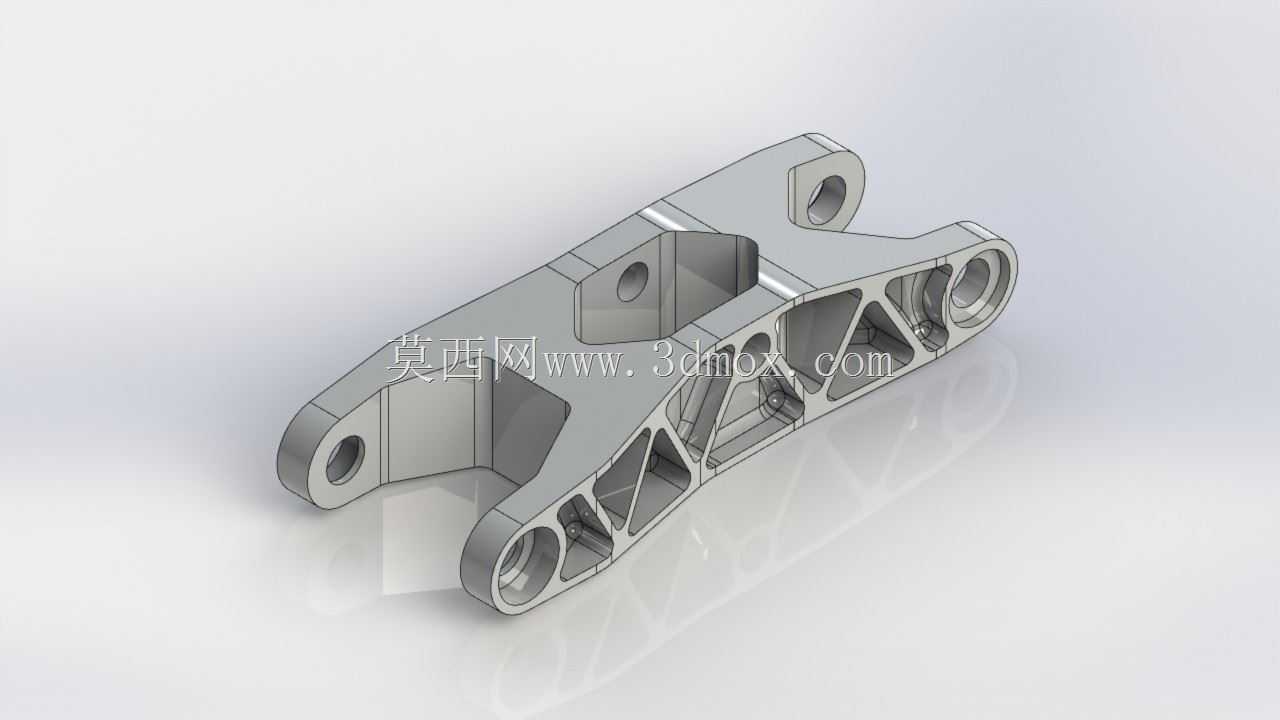

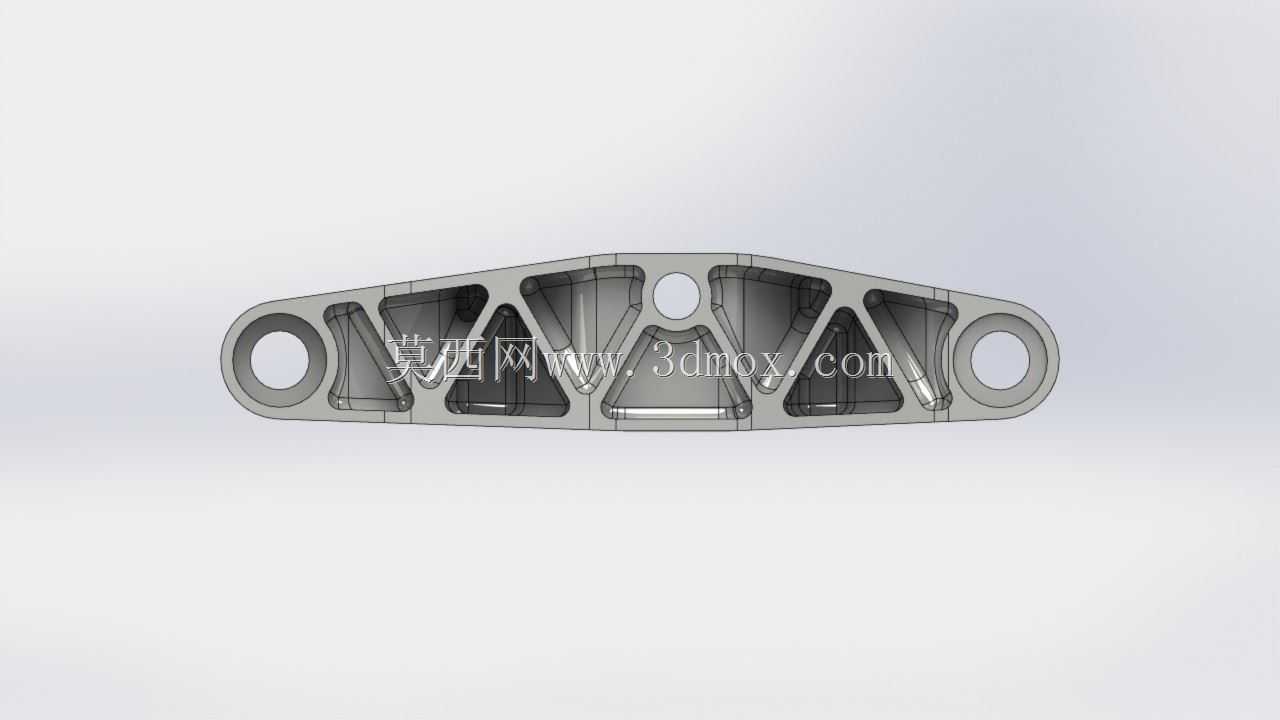

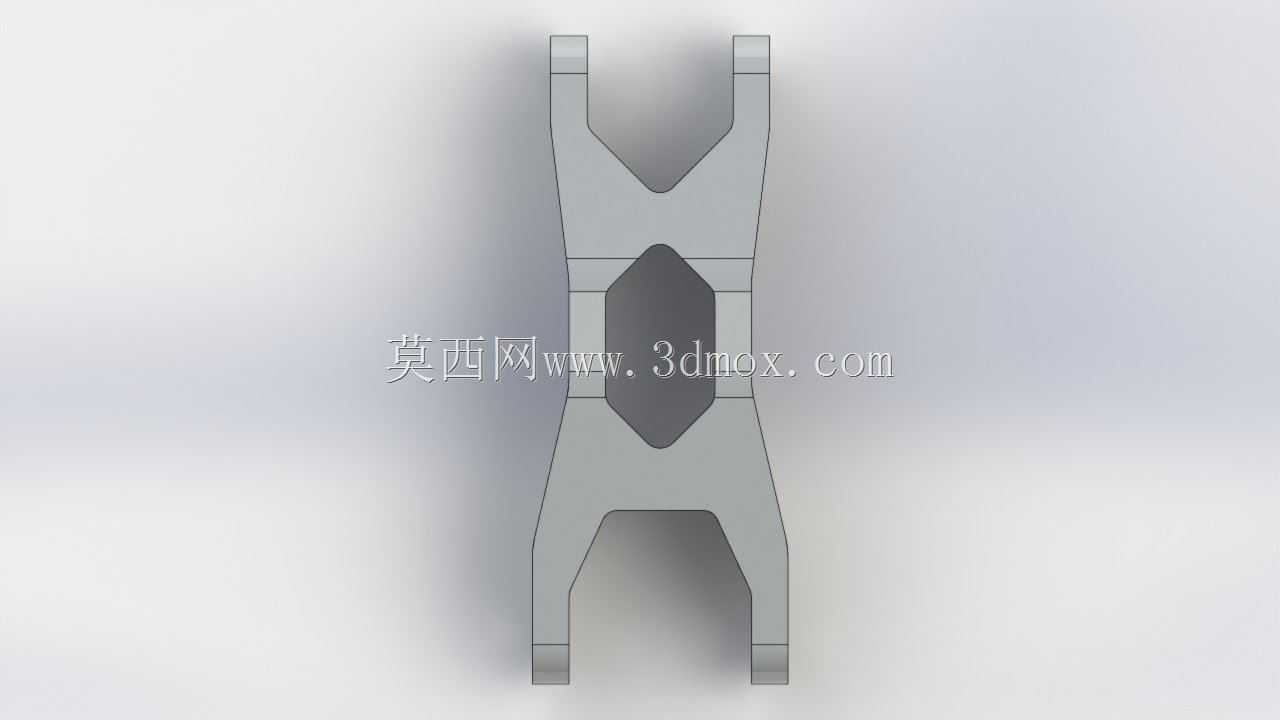

该承力支架主要应用于高端装备的载荷传递与部件连接场景，常见于航空航天机载设备安装、高性能赛车底盘构件连接、精密工业机器人臂部辅助支撑等对结构重量与承载能力有双重严苛要求的领域，作为核心连接承力构件，它需要在复杂交变载荷下稳定传递多方向的拉压、剪切与扭转力矩，同时尽可能降低自身重量，减少整体装备的无效负载，提升装备的动态响应性能与能效表现。从功能特性来看，该支架采用一体化镂空式结构设计，整体通过拓扑优化算法完成构型迭代，在保留所有安装定位孔位、连接贴合面的基础上，去除了所有非承载区域的冗余材料，在保证结构刚度与强度满足设计载荷要求的前提下，实现了较传统实心支架减重40%以上的效果。支架上的多个圆形安装孔位均做了倒角强化处理，避免安装应力集中导致的孔位开裂，不同安装面之间的位置公差经过精密机加工保证，能够实现与对接部件的高精度贴合，减少装配间隙带来的载荷冲击。设计过程中，工程师首先根据实际安装边界确定了支架的整体外轮廓尺寸，明确了各个安装点的坐标位置、连接螺栓规格以及各方向的设计载荷阈值，随后通过有限元分析模拟不同工况下的应力分布路径，沿着主应力迹线布置支撑筋条，在筋条之间形成三角形镂空结构，利用三角形结构的几何稳定性提升整体抗变形能力，同时避免材料的无效堆积。支架的整体安装边界完全适配对应安装位的空间要求，所有突出结构均做了圆角过渡处理，既避免了锐边带来的安装划伤风险，也进一步降低了应力集中系数。支架的上下连接面均设计有足够的贴合面积，保证连接螺栓的预紧力能够均匀分布在结合面上，不会出现局部压溃的问题，侧面的镂空结构同时兼顾了散热需求，当支架应用在临近发热部件的位置时，镂空区域可以形成空气对流通道，带走部分传导热量，降低连接部位的热变形量，提升长期使用的结构稳定性。
