手动变速器齿轮箱同步器装配结构

该同步器结构主要应用于手动机械式变速器的换挡传动系统中，是保障车辆换挡平顺性、消除换挡打齿异响的核心传动部件，广泛搭载于传统燃油乘用车、商用车的手动变速箱以及部分AMT机械式自动变速箱的换挡执行端，承担着转速同步、动力平顺切换的关键作用。在实际车辆运行工况下，驾驶员拨动换挡杆推动拨叉动作时，同步器会先通过摩擦副的接触作用，将待啮合挡位齿轮与输出轴的转速差快速消除，待两侧转速完全一致后再推动啮合套完成齿圈啮合，实现动力传递路径的平稳切换，避免不同转速的齿轮硬接触造成的齿面冲击、打齿磨损问题，大幅提升换挡操作的顺滑度，同时延长变速箱齿轮组件的整体使用寿命。

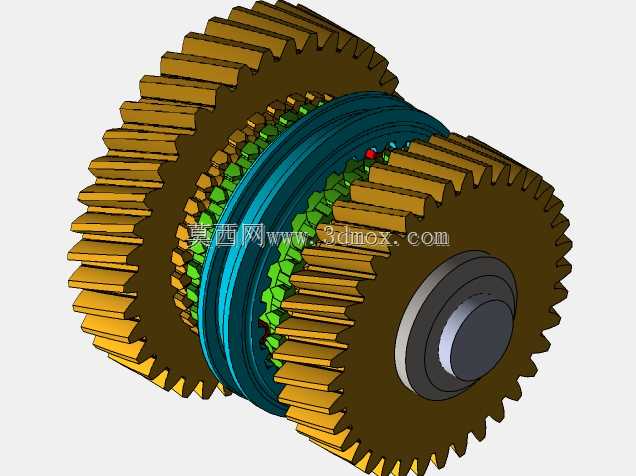

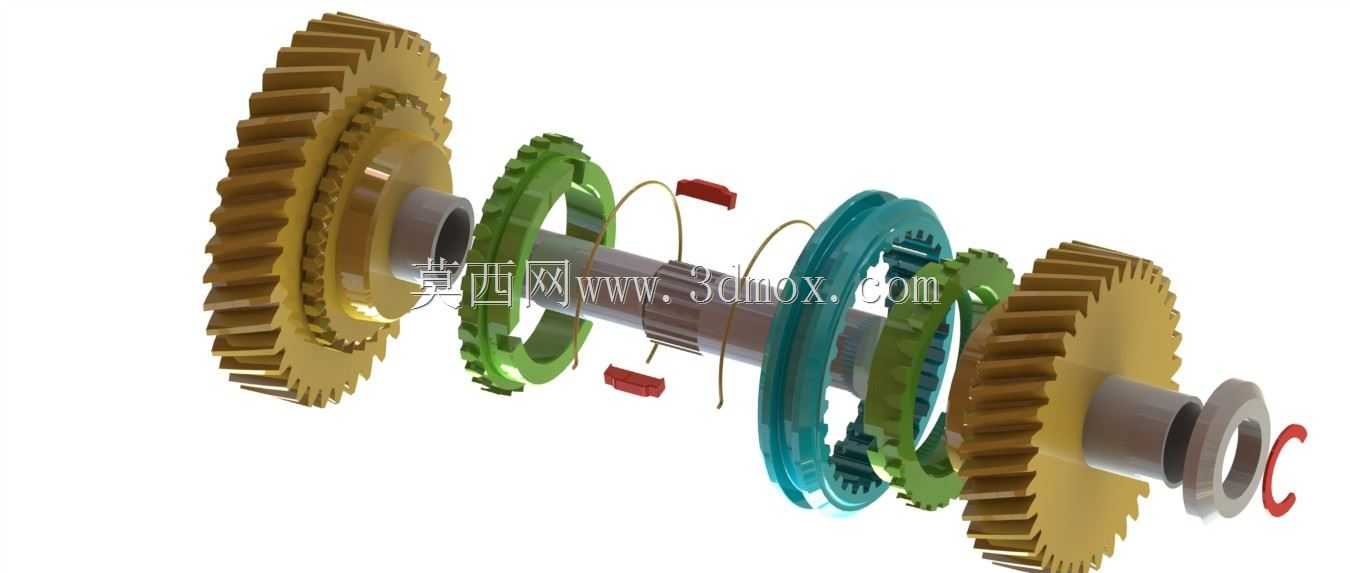

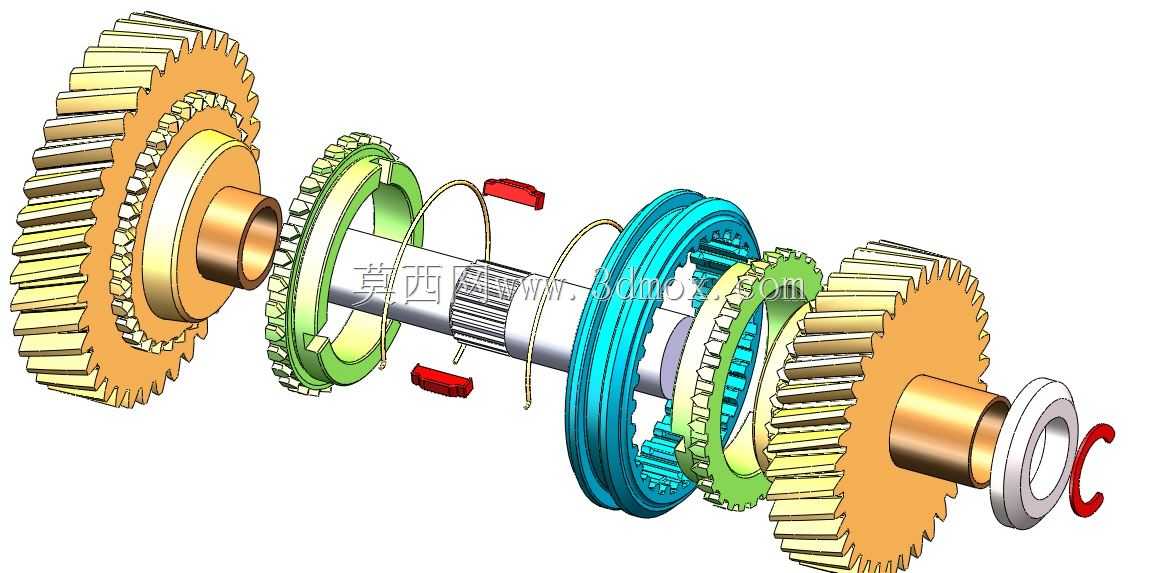

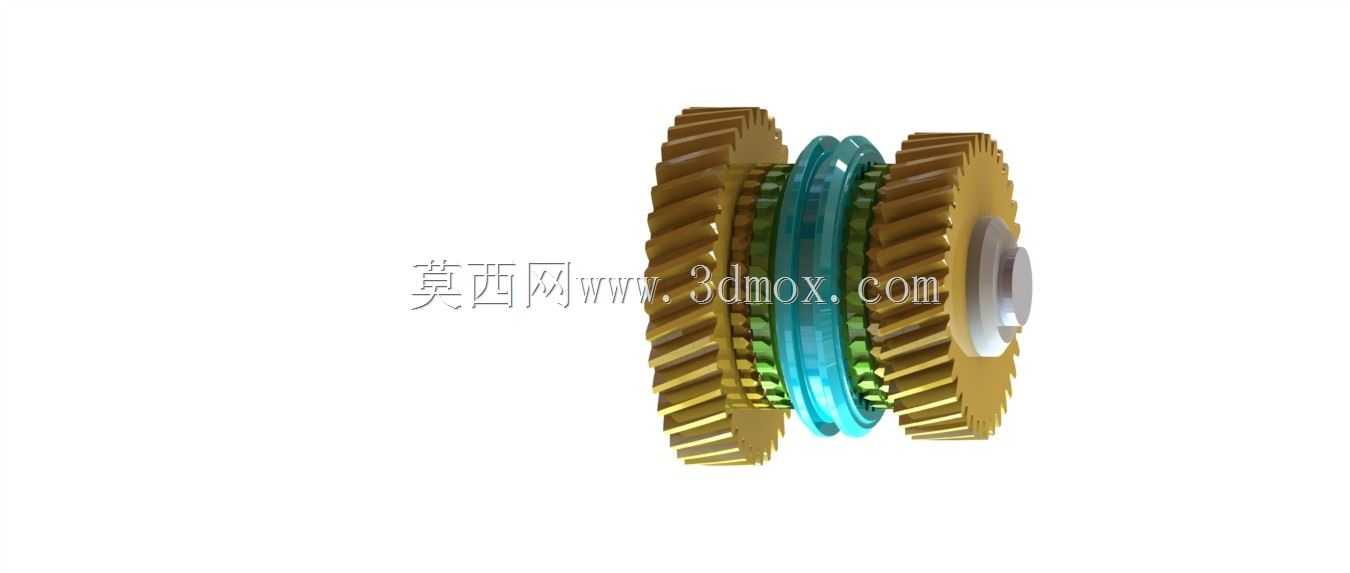

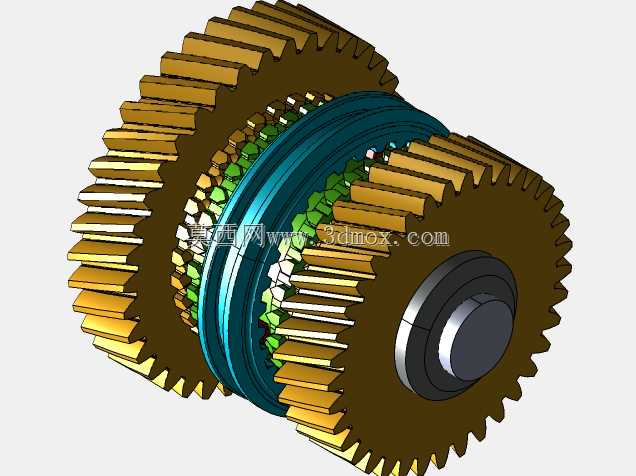

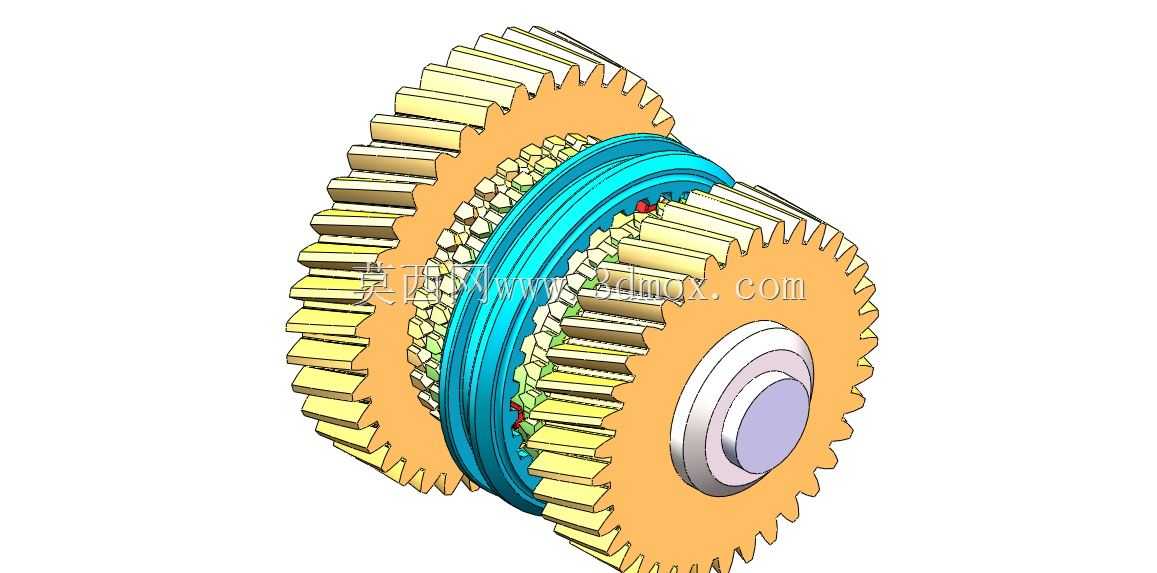

从结构设计来看，这套同步器采用经典的锁环式惯性同步结构，整体沿变速箱输出轴的轴向依次排布，包含两端常啮合传动齿轮、花键毂、锁环、啮合套、滑块、弹簧以及轴向定位卡环等核心零件。设计过程中充分考虑了换挡过程的力学特性：花键毂通过内花键与输出轴过盈配合实现周向固定，随输出轴同步转动；两个锁环分别布置在花键毂两侧，锥面与对应挡位齿轮的外锥面精准贴合，依靠锥面摩擦产生的摩擦力矩实现转速同步；啮合套内花键与花键毂外花键滑动配合，可沿轴向平稳滑动，滑块在弹簧的预紧作用下卡入啮合套的凹槽内，换挡初期随啮合套一同轴向移动，推动锁环与齿轮锥面接触产生摩擦，当转速差消除后锁环转动至对齐位置，啮合套即可顺利滑过锁环与挡位齿轮的结合齿完成啮合，整个动作逻辑清晰，锁止可靠，能够有效避免同步未完成时的强行挂挡问题。

在安装边界与尺寸适配方面，整套组件以中间的阶梯式传动轴为装配基准，所有零件的内孔与轴径采用间隙配合设计，保证轴向滑动顺畅无卡滞；两端传动齿轮的轴颈与变速箱壳体上的轴承位尺寸匹配，轴向通过卡环实现定位，控制整体轴向窜动量在合理区间内；啮合套的外卡槽尺寸与换挡拨叉的叉脚尺寸适配，保证拨叉推动时受力均匀无偏载；锁环锥面的锥角、摩擦面的纹理设计经过匹配计算，能够在较短的换挡行程内提供足够的摩擦力矩，同时避免摩擦面过度磨损，兼顾同步效率与使用寿命。各零件的径向尺寸严格控制在变速箱内部的安装空间范围内，不会与周边的换挡拨叉轴、壳体加强筋等部件产生运动干涉，可直接适配对应扭矩等级的横置或纵置手动变速箱装配需求。
