多款辅助行走康复拐杖结构设计方案

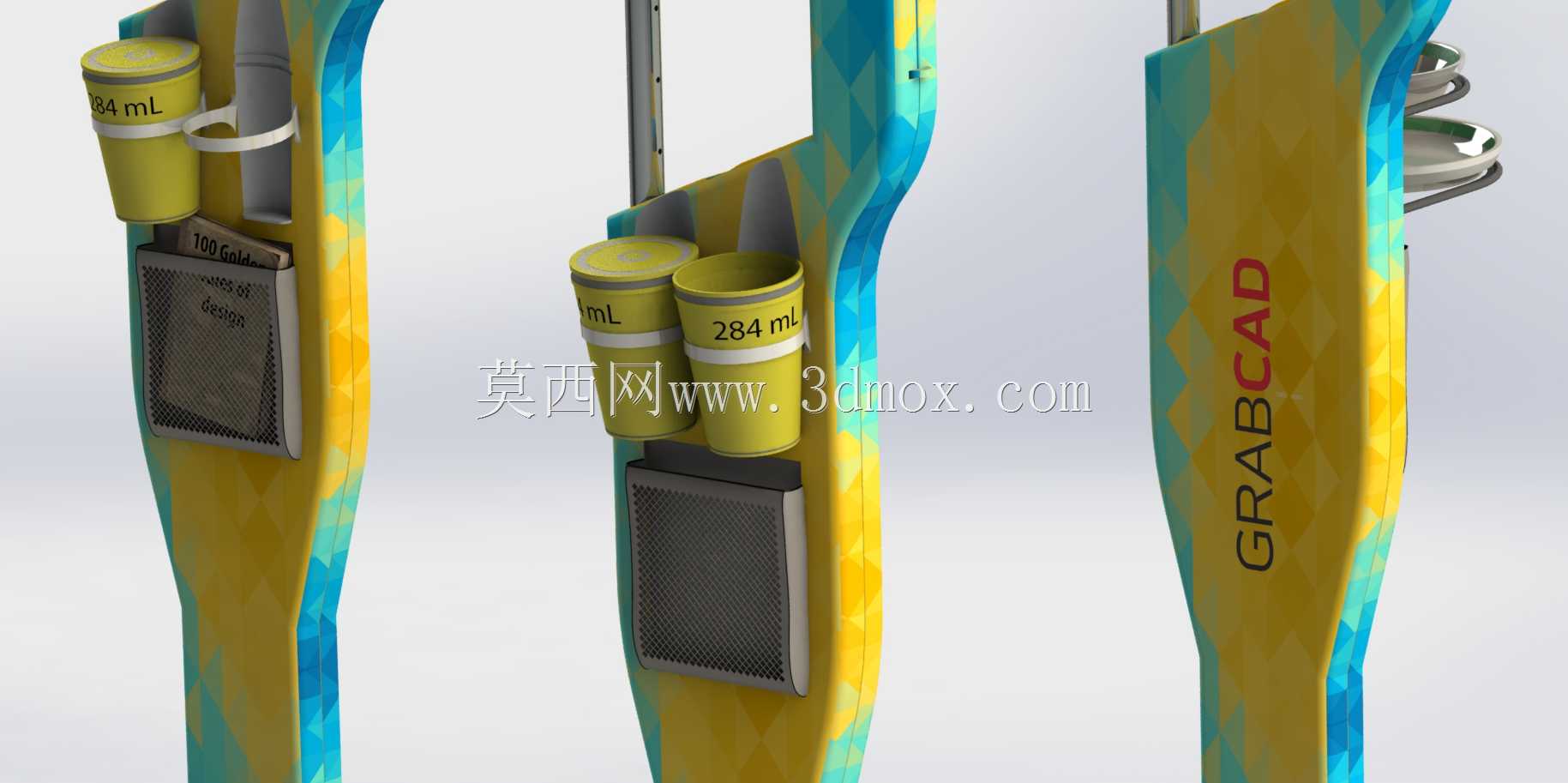

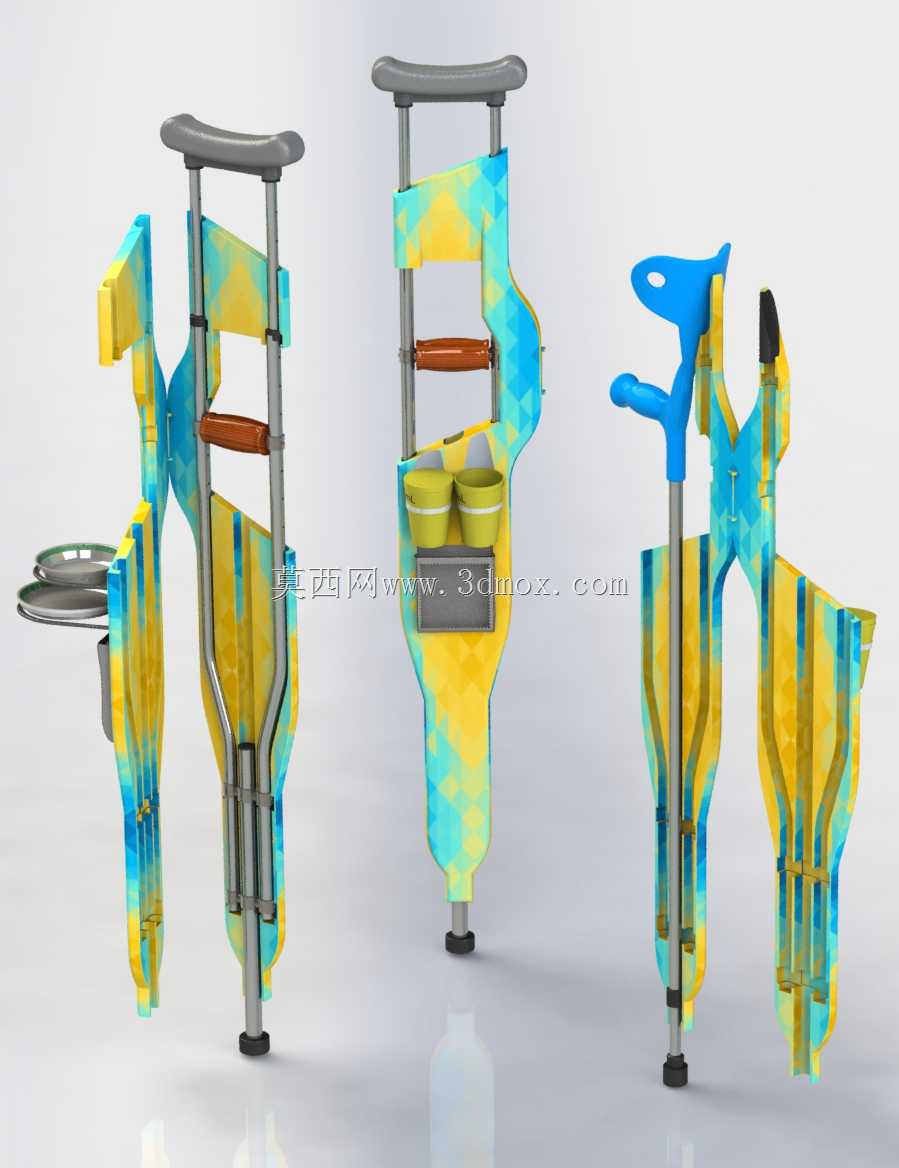

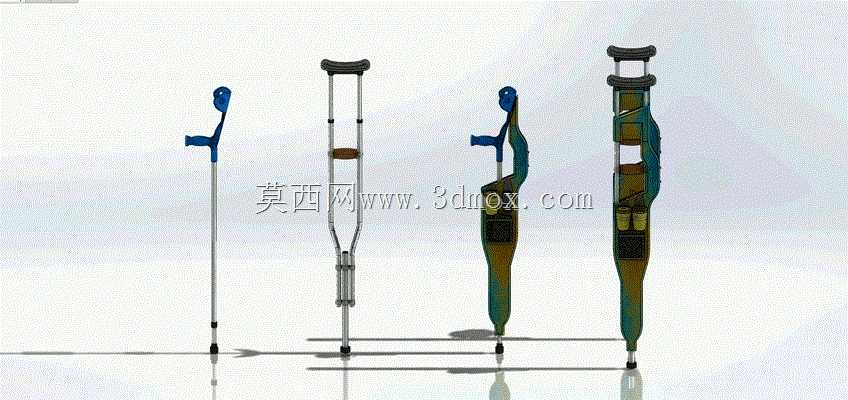

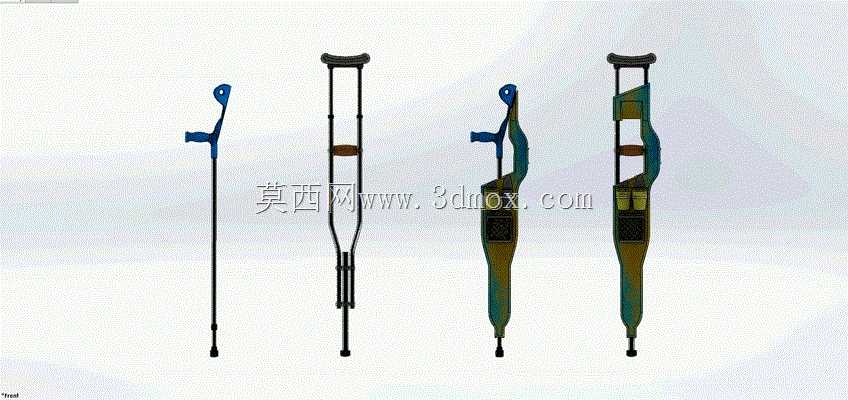

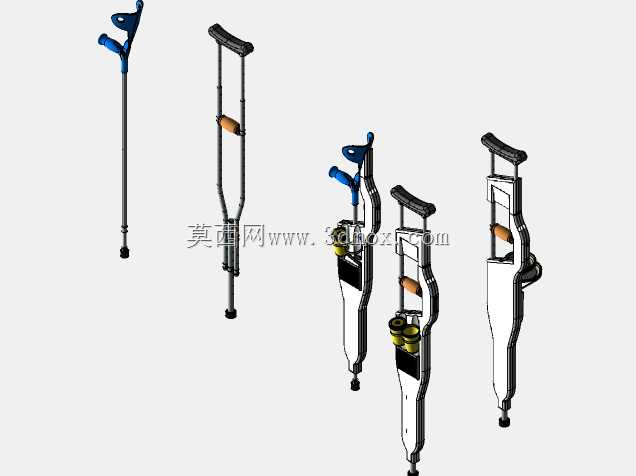

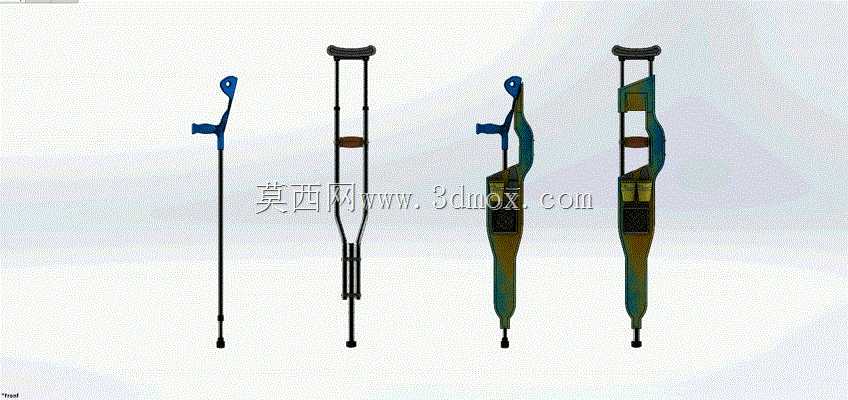

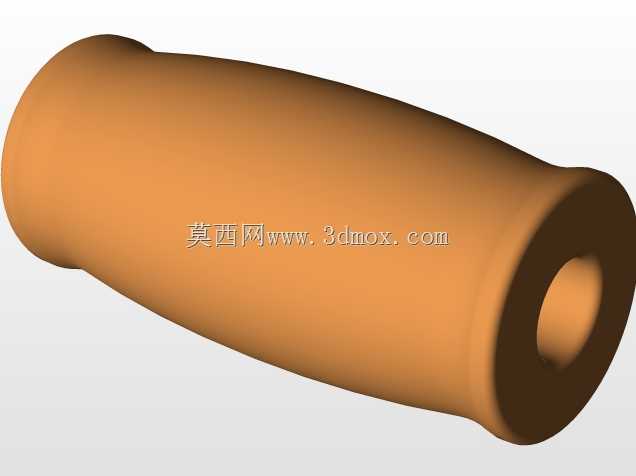

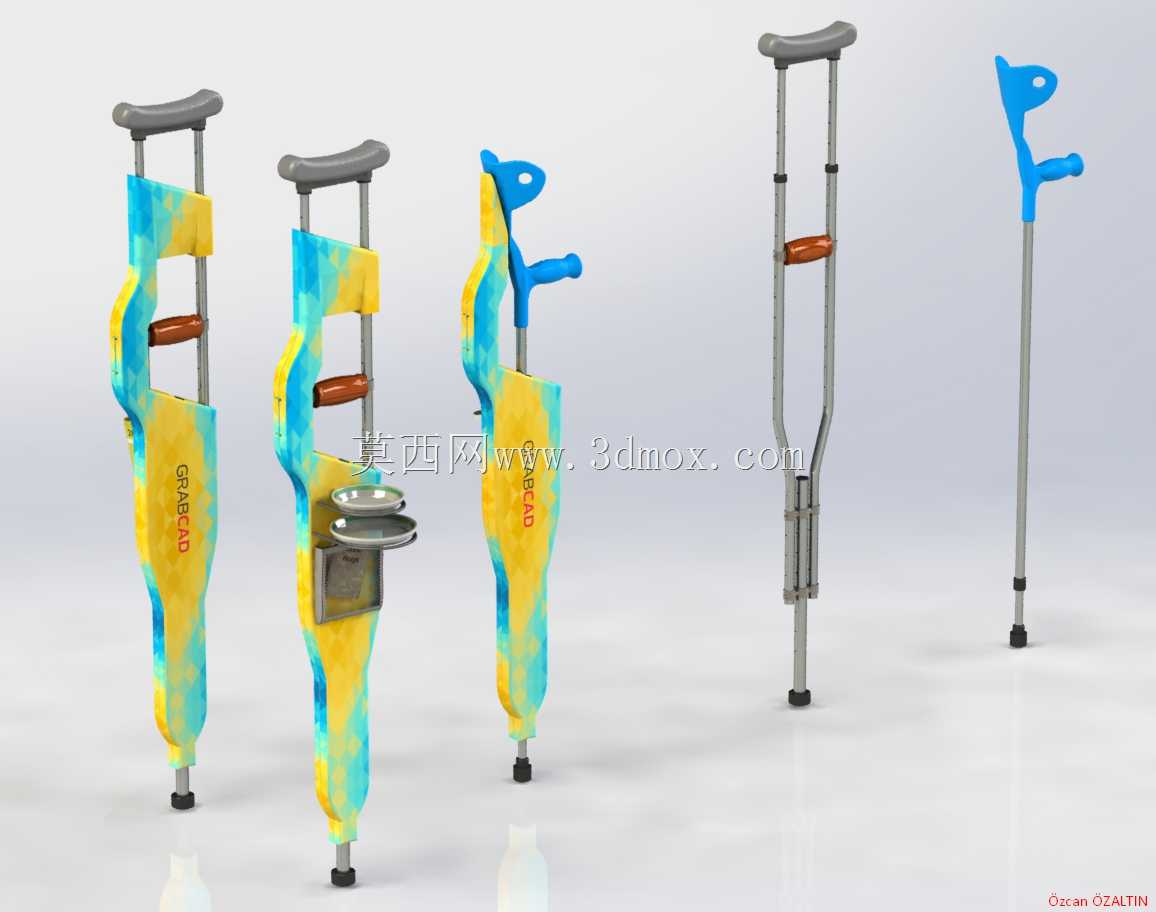

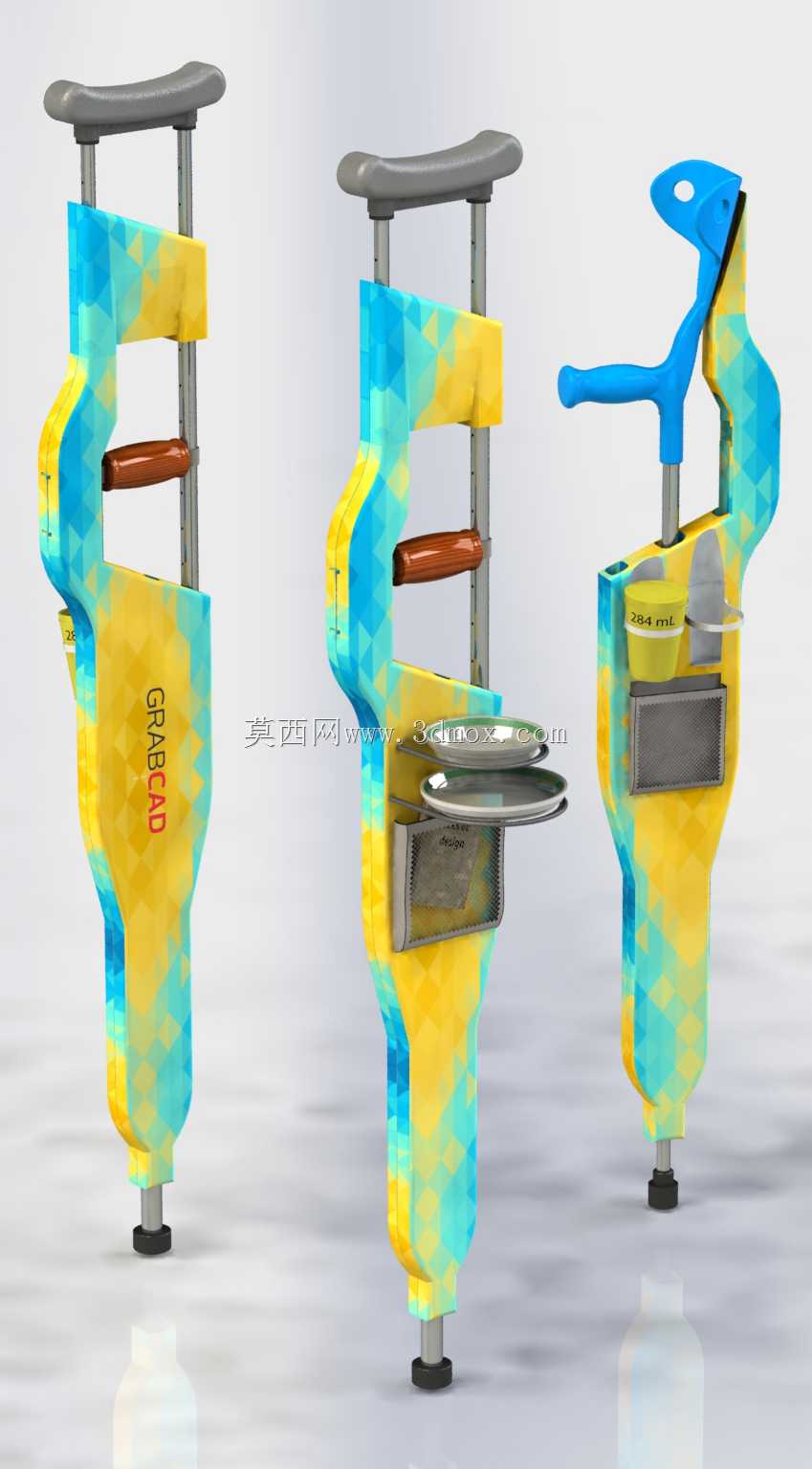

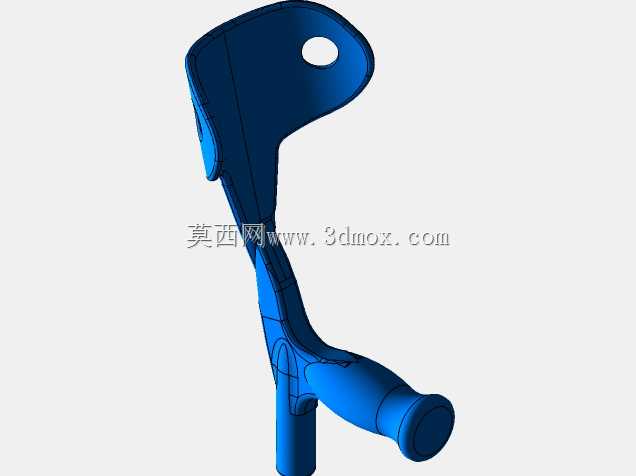

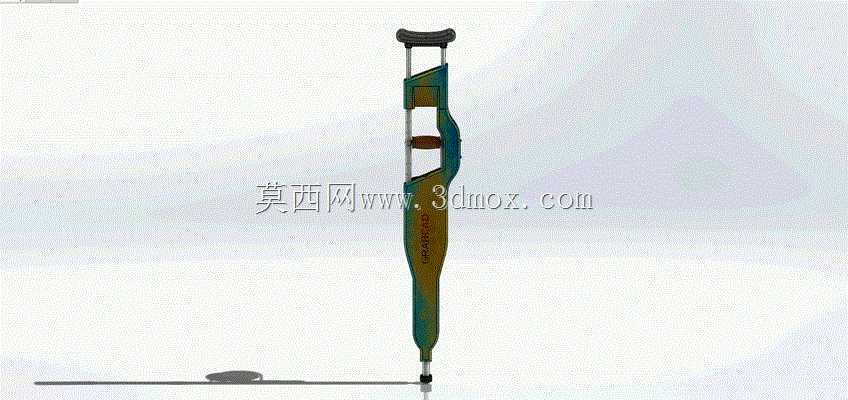

本次呈现的四款不同结构的助行拐杖，主要面向下肢行动障碍群体的日常出行、术后康复训练场景使用，覆盖从单臂支撑到腋下承重、从基础款到集成功能款的多元使用需求，适配不同损伤程度、不同身高体型用户的助行需要。其中肘撑式拐杖依靠前臂肘托分散腕部受力，适合腕部力量不足、单侧下肢轻度损伤的用户短距离出行使用；传统腋下拐杖依靠腋下支撑垫承接上半身重量，适合下肢骨折、术后无法负重的用户中长距离移动使用；两款集成式多功能拐杖在传统腋拐的结构基础上，整合了储物、照明等附加功能，适配夜间出行、随身携物不便的老年用户群体使用。在功能特性设计上，所有款式均采用可伸缩调节的杆身结构，通过杆身的定位卡扣可快速调整整体支撑高度，适配150cm至190cm身高区间的用户使用，调节过程无需额外工具，用户可根据自身站立姿态、手臂自然下垂的握持高度自主调整，确保握持时大臂与小臂呈自然弯曲状态，避免长期使用造成的肩部、腕部劳损。拐杖底部均采用防滑橡胶脚垫，脚垫接触面做了多道环形防滑槽设计，可在瓷砖、沥青、水泥、湿滑地砖等不同路面形成稳定摩擦力，避免侧滑摔倒；腋下支撑位置、肘托位置、手握持位置均包裹软质防滑泡棉，分散局部承压应力，避免长期支撑造成的皮肤压红、磨损问题。在设计思路上，四款拐杖均遵循轻量化与高承重兼顾的原则，杆身采用高强度轻质合金材质，在保证150kg承重上限的前提下尽可能降低整体自重，减少用户长时间持握的负重负担；集成功能款在杆身中部设置了封闭储物舱，可放置应急药品、小型随身物品，杆身下部集成的照明模块可在光线不足的环境下照亮前方路面，提升出行安全性。在安装边界与尺寸设计上，肘撑款折叠后最小长度为65cm，可放入常规双肩包、行李箱侧袋携带；传统腋拐收缩后最小长度为85cm，可倚靠墙面、放置在居家门后收纳；两款多功能拐杖的附加模块均采用快拆结构，无需使用时可快速拆除附加组件，转换为普通腋拐使用，模块安装位置不干涉杆身的高度调节、不影响正常支撑受力，所有棱角位置均做圆弧倒钝处理，避免使用过程中剐蹭衣物、磕碰肢体。
