户外雾水收集装置结构设计

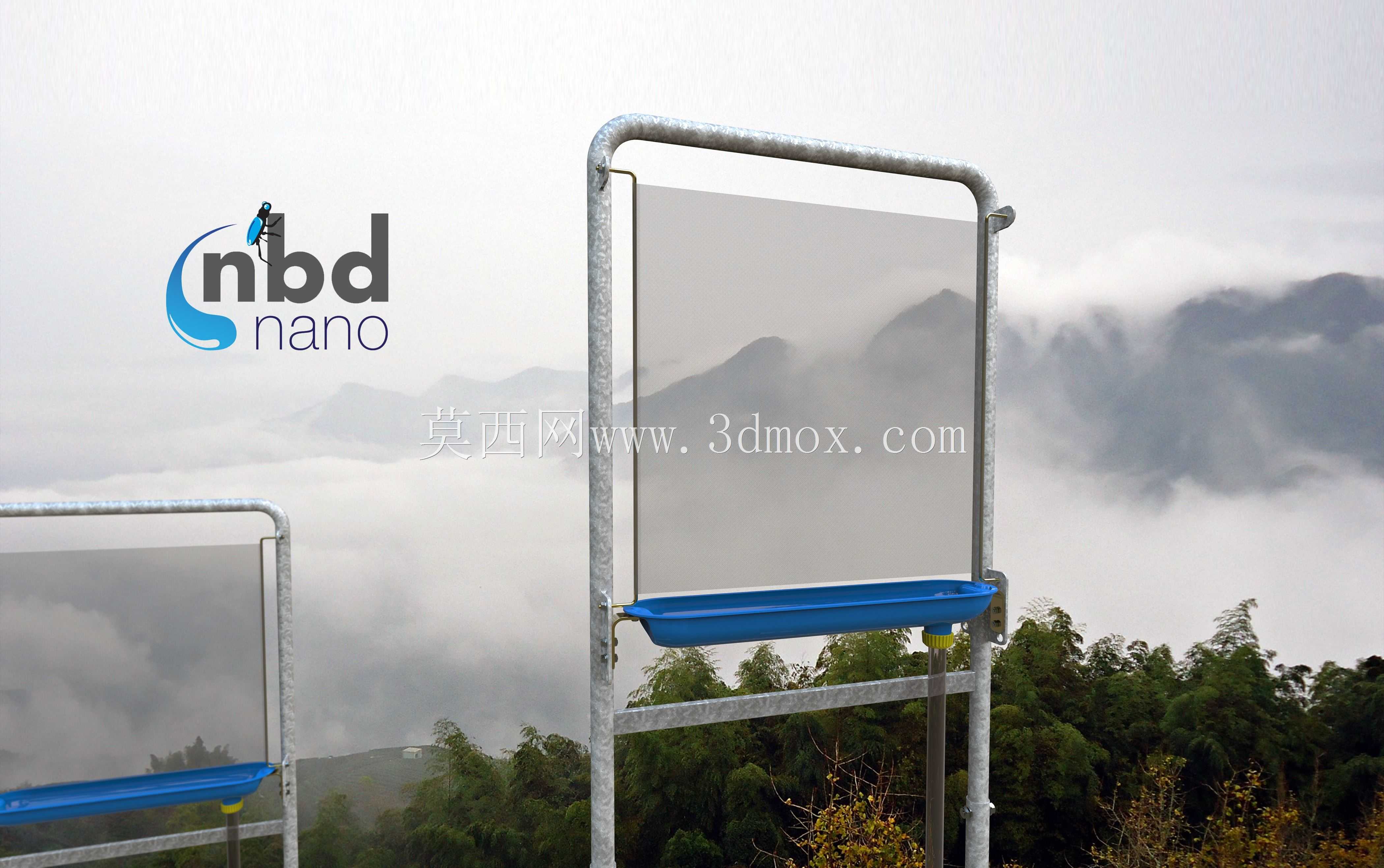

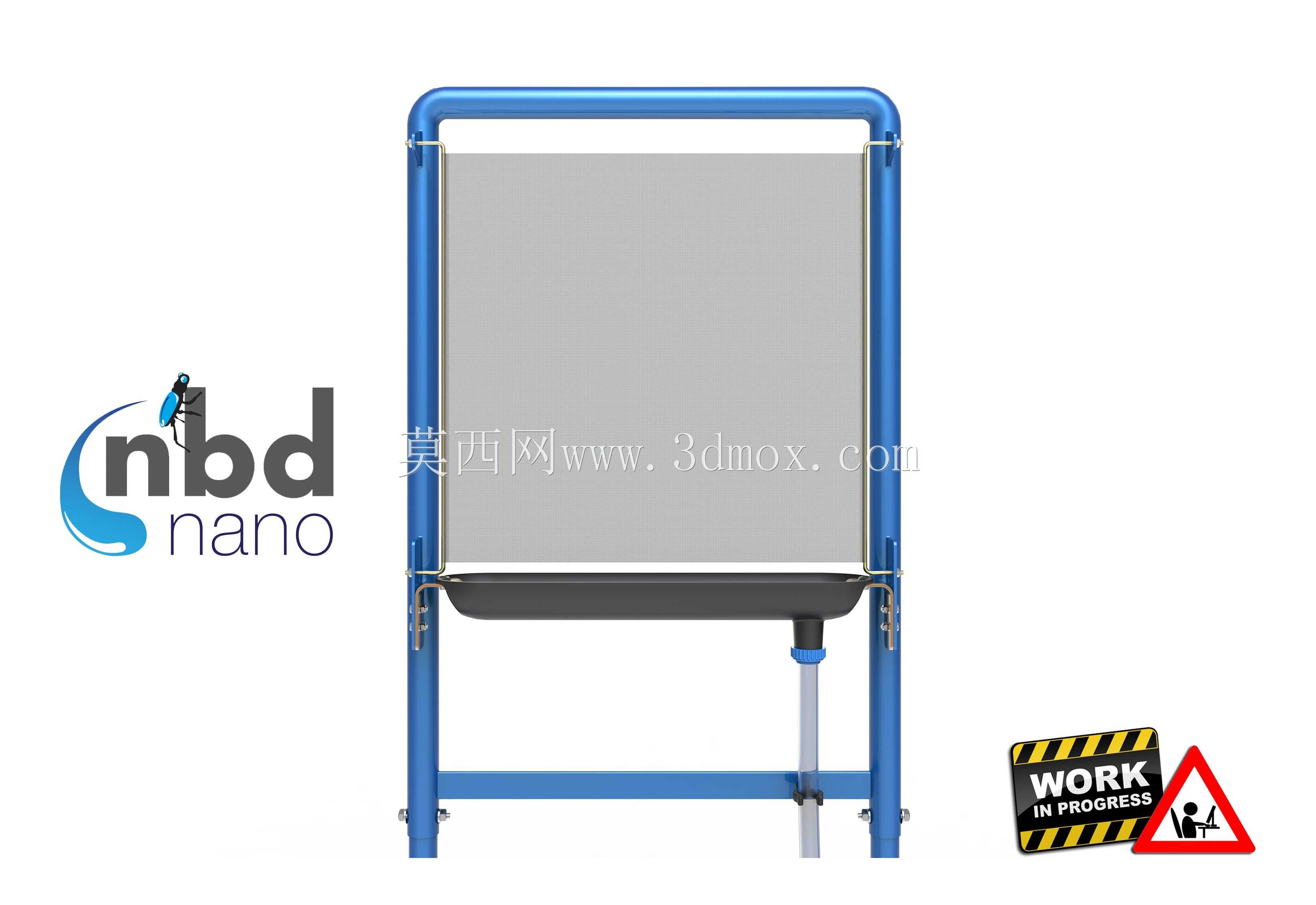

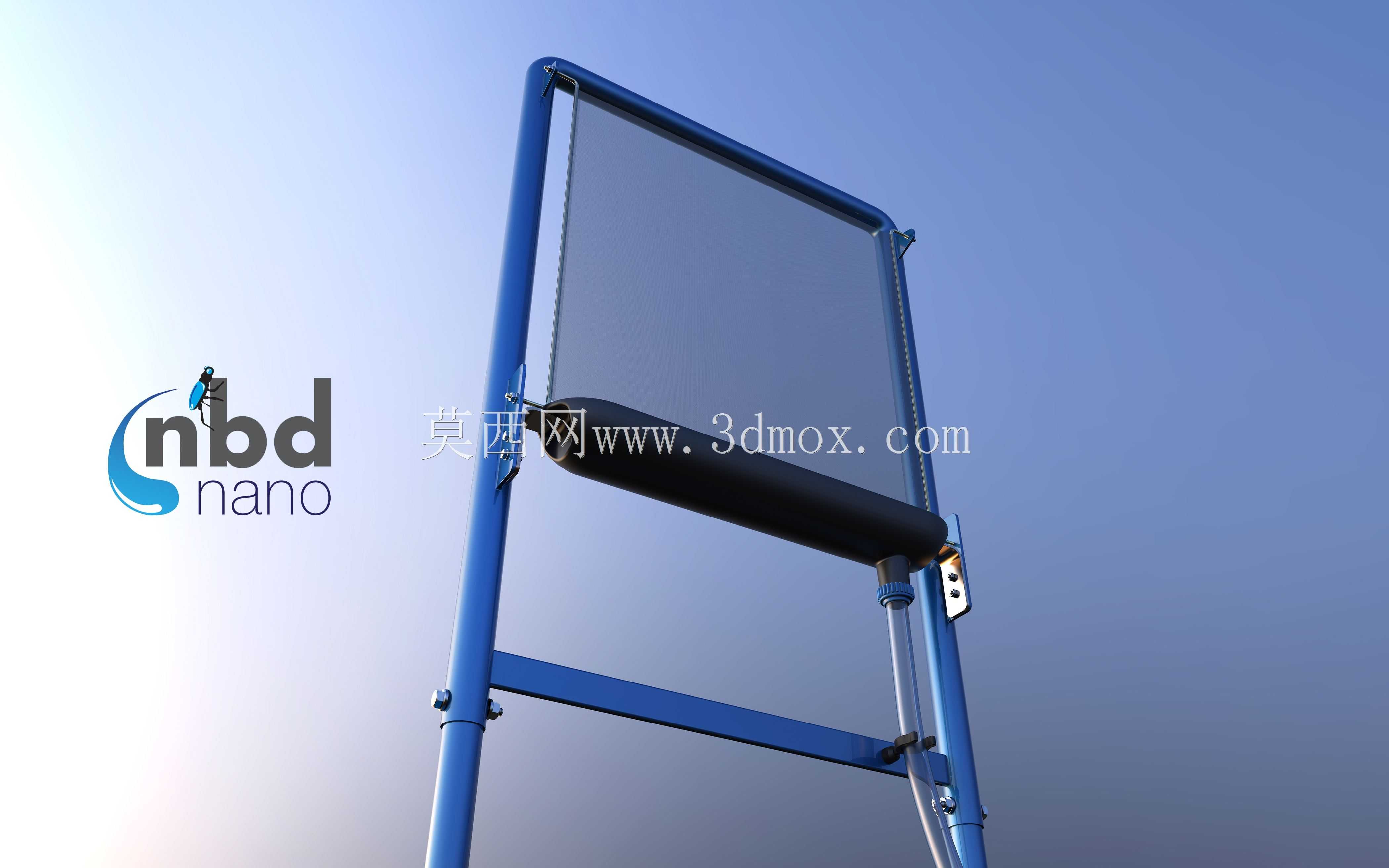

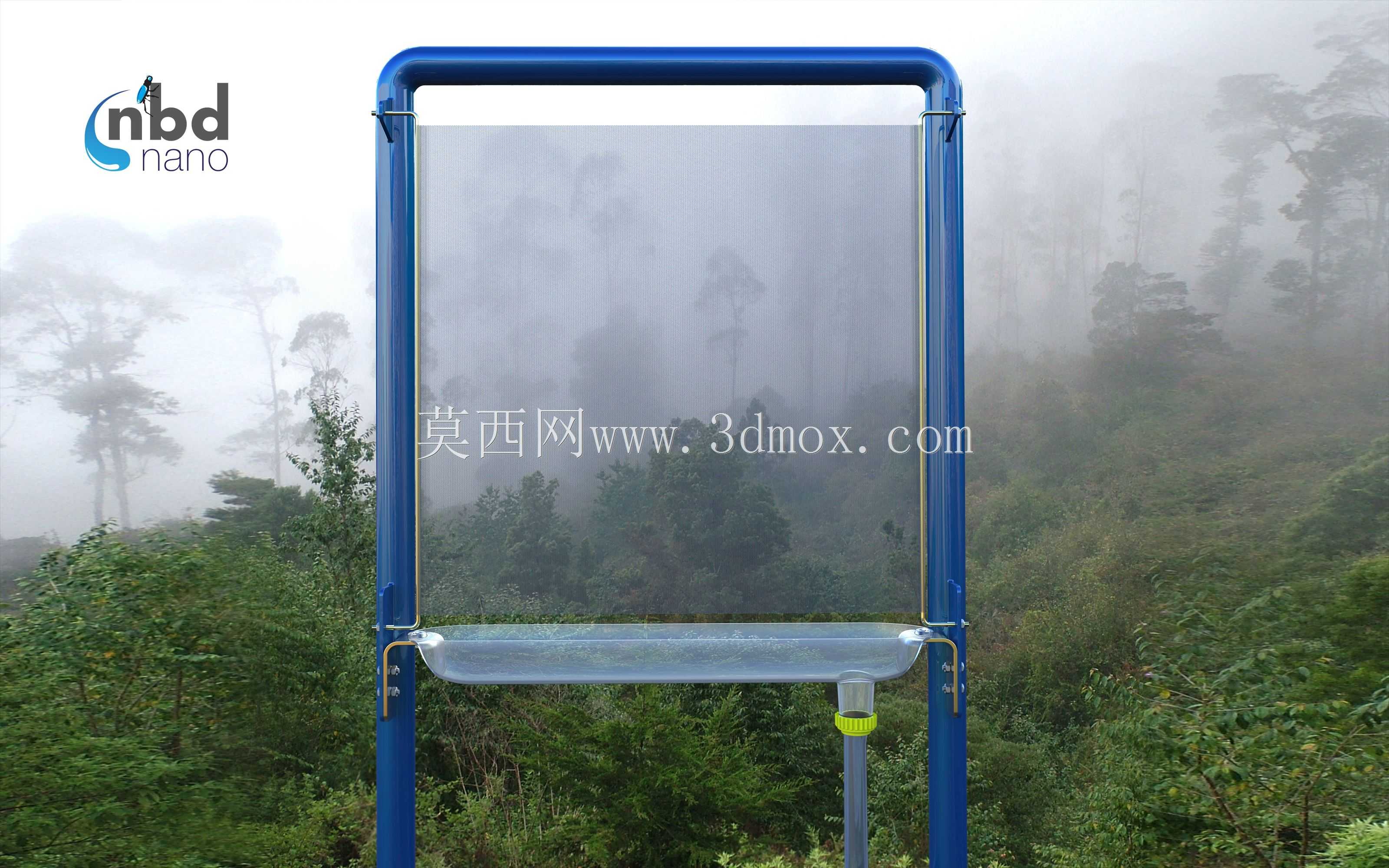

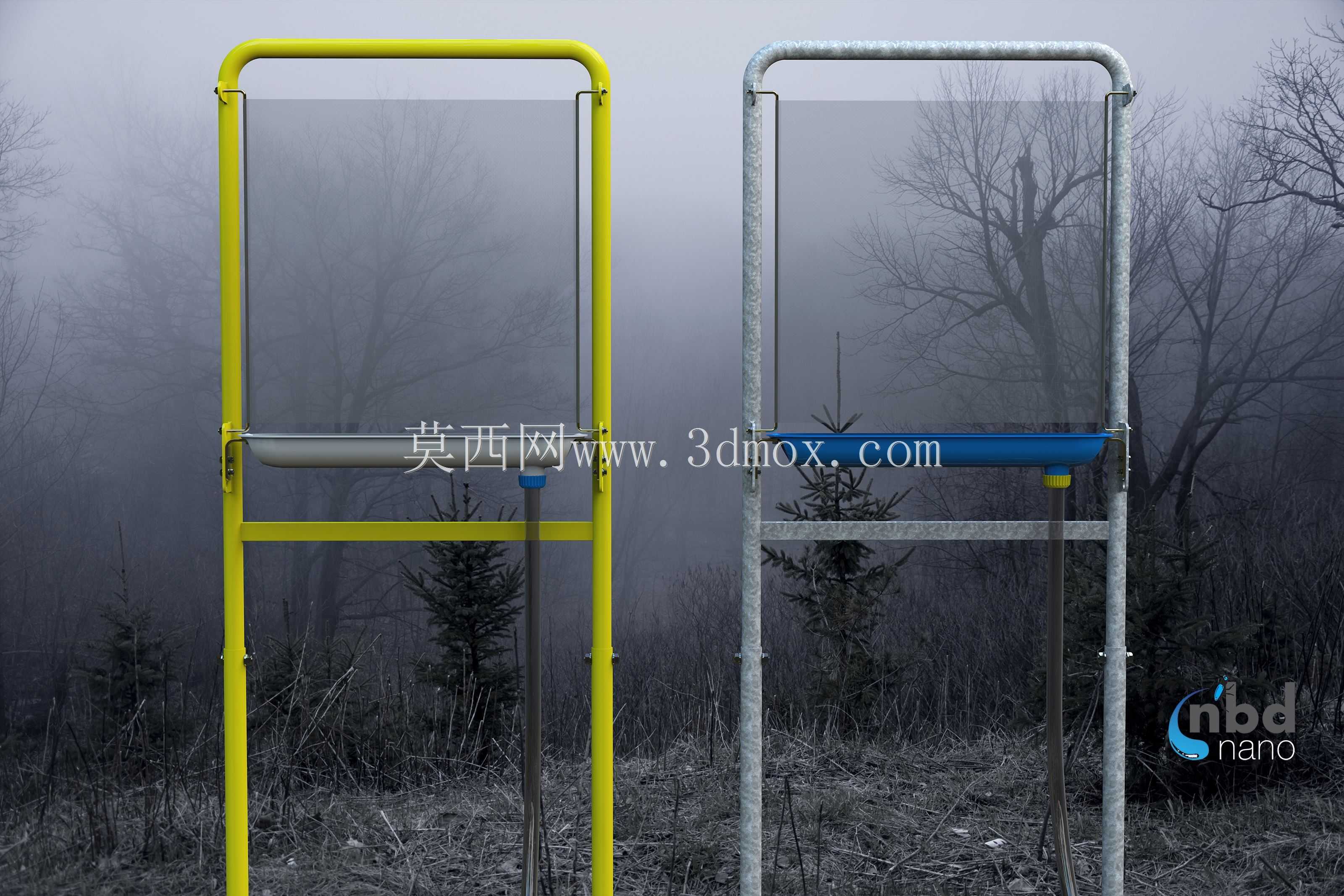

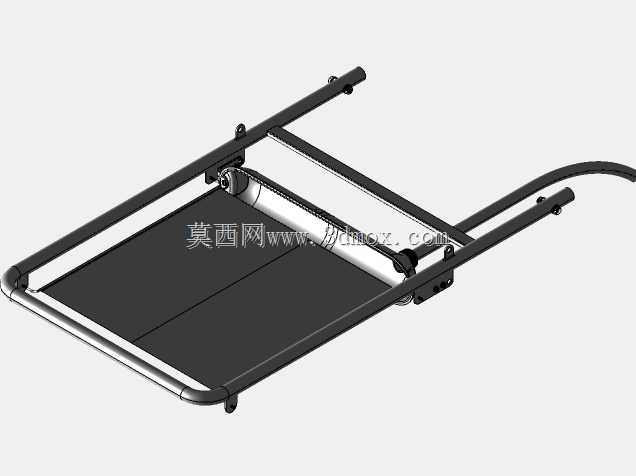

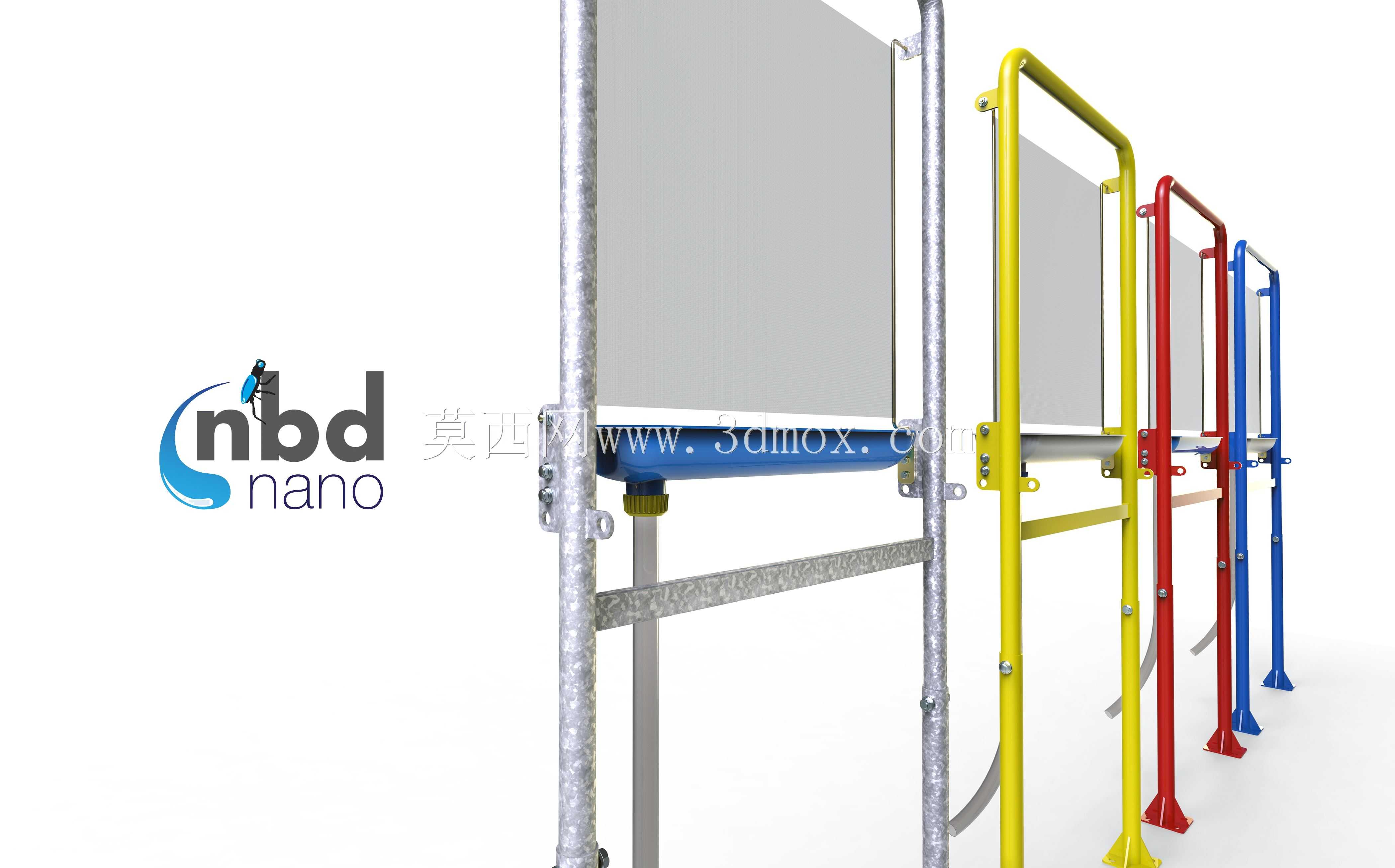

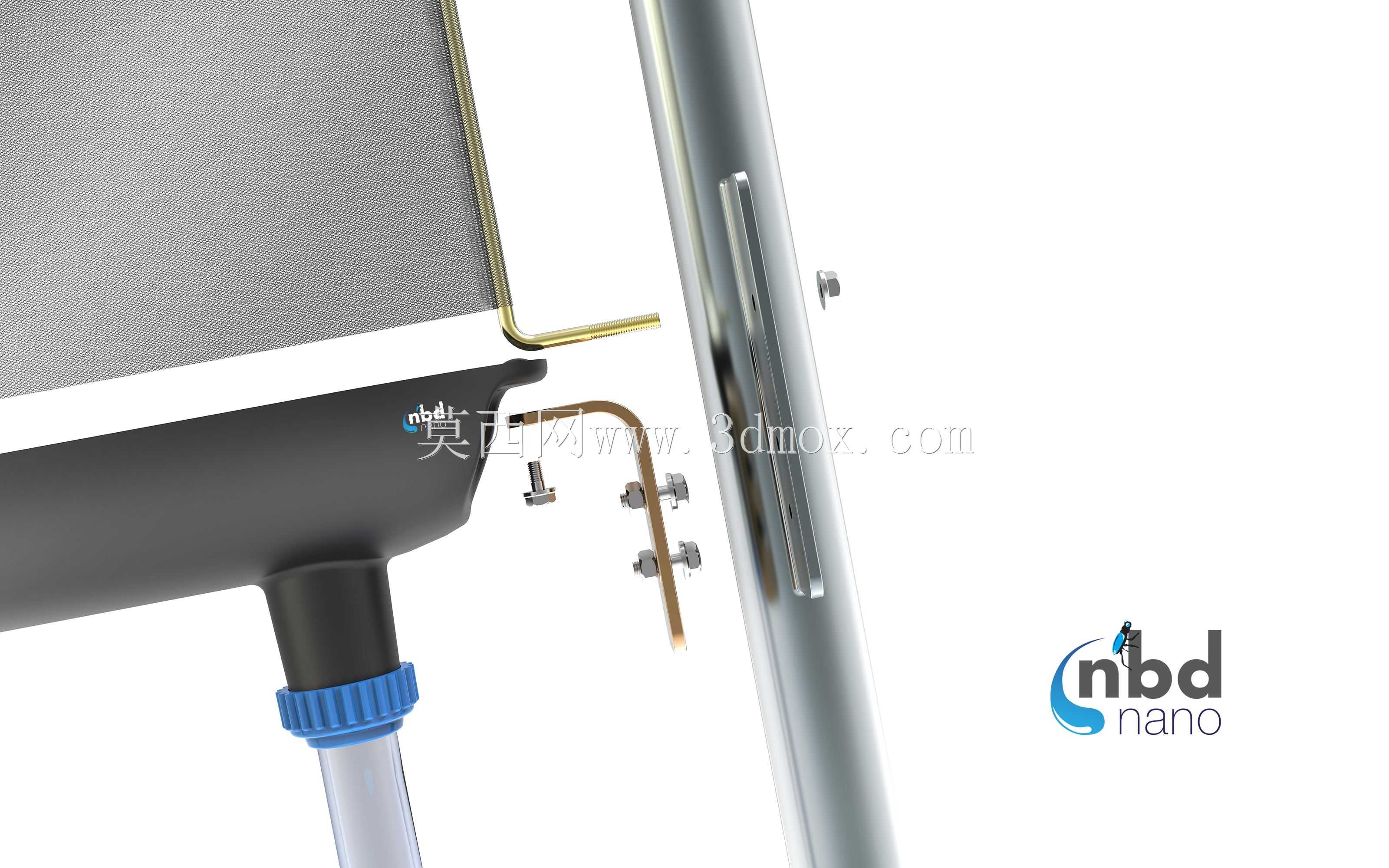

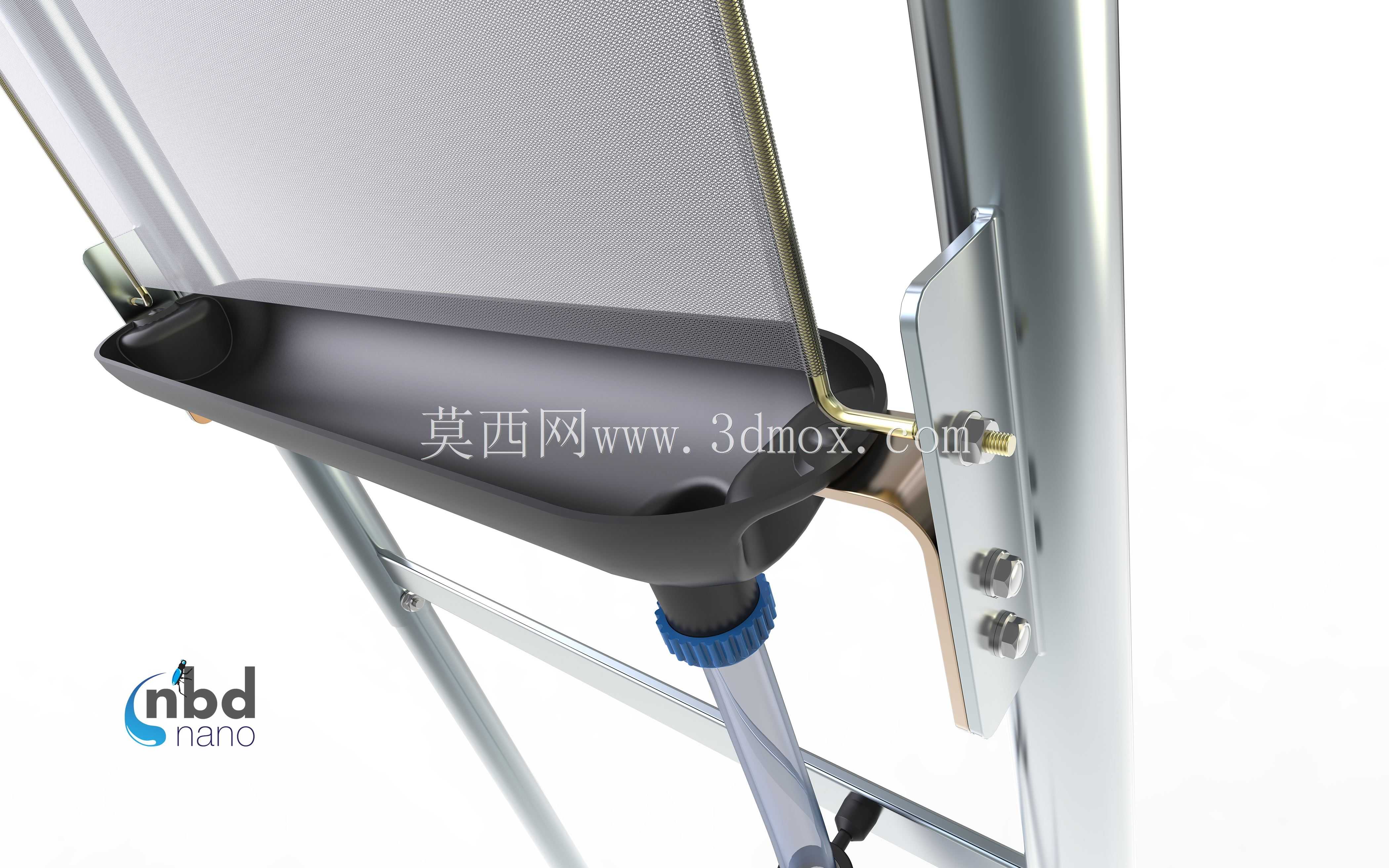

该装置主要面向多雾干旱的山地、海岛、偏远野外作业区域设计，核心用途是捕捉空气中悬浮的雾滴，将其汇聚为可利用的液态淡水，为无稳定供水条件的户外场景提供低成本取水方案，可适配野外科考站点、山地护林点、海岛值守点位、干旱山区零散住户的日常取水需求，也可作为应急救灾场景下的临时供水补充单元。装置主体采用镀锌管材弯折形成一体式矩形支撑框架，框架整体采用圆弧过渡的顶部弯折结构，既避免尖锐边角带来的安装磕碰风险，也能提升框架整体的抗风载荷能力，适配户外常年多风的使用环境。框架中部为竖向布置的雾网安装区域，采用快拆式卡扣结构固定雾网，无需专用工具即可完成雾网的更换与张紧度调整，雾网采用细密的疏水编织材质，当携带雾滴的气流穿过网面时，细小雾滴会在网丝表面附着汇聚，顺着网面竖向纹理向下流动。框架底部设置横向布置的集水槽，槽体采用向内倾斜的导流坡面设计，可完全承接雾网滑落的所有水滴，槽体一端预留标准出水接口，可直接连接储水容器或者输水管道，接口位置设置粗滤结构，可拦截落叶、虫尸等大块杂物，避免输水通路堵塞。支撑框架两侧设置可拆卸的立式支架，支架底部预留膨胀螺栓安装孔位，可直接固定在混凝土基座、硬质岩面或者预制安装平台上，支架与主框架采用插接式定位配合，搭配锁紧销完成固定，既可以在运输时拆分降低包装体积，也能根据安装区域的地形条件调整主框架的安装高度，避免地面杂物、低矮植被遮挡雾网迎风面。整体设计充分考虑户外长期使用的耐候需求，镀锌框架具备优秀的防锈抗腐蚀能力，可在高湿度、强紫外线、温差大的恶劣环境下长期稳定工作，整体安装流程简单，无需复杂的焊接或者大型吊装设备，两名作业人员即可完成整套装置的搭建与调试，后期维护仅需定期清理集水槽、检查雾网破损情况即可，运维成本极低，可在无外接能源供给的条件下被动完成雾水收集作业，无需电力或者其他动力输入，适配无电网覆盖的偏远区域使用需求。
