凸轮驱动式日内瓦间歇旋转分度机构

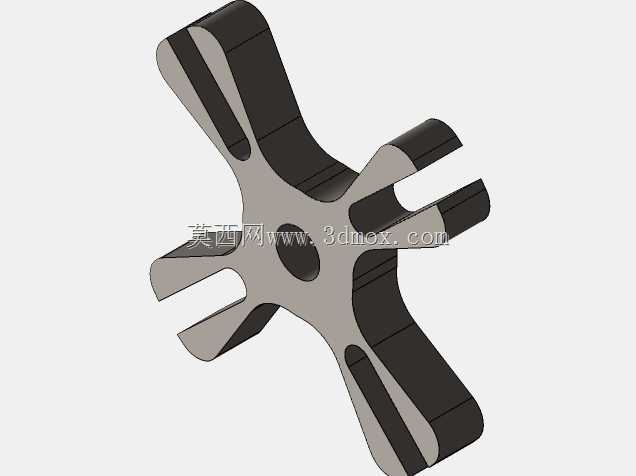

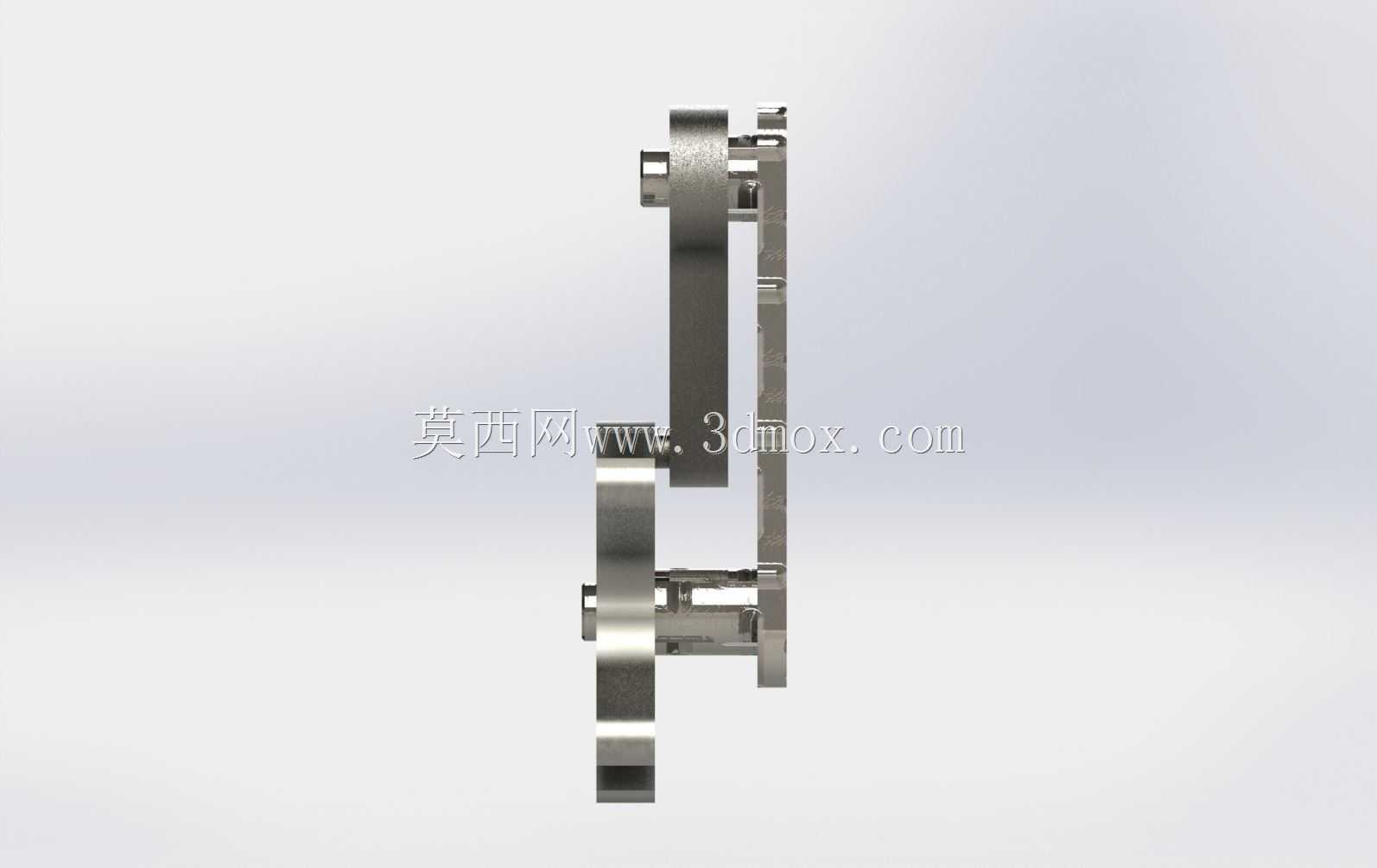

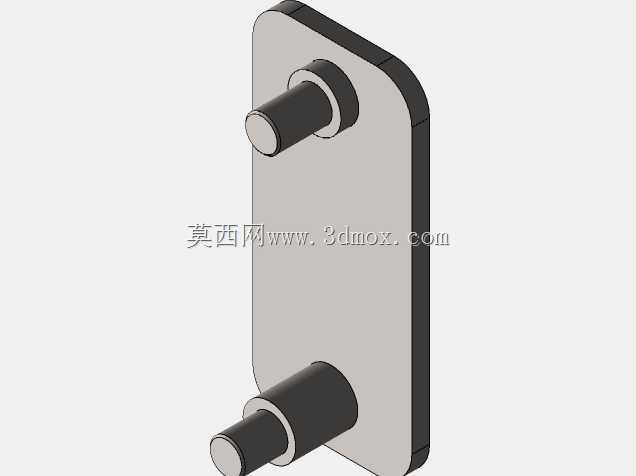

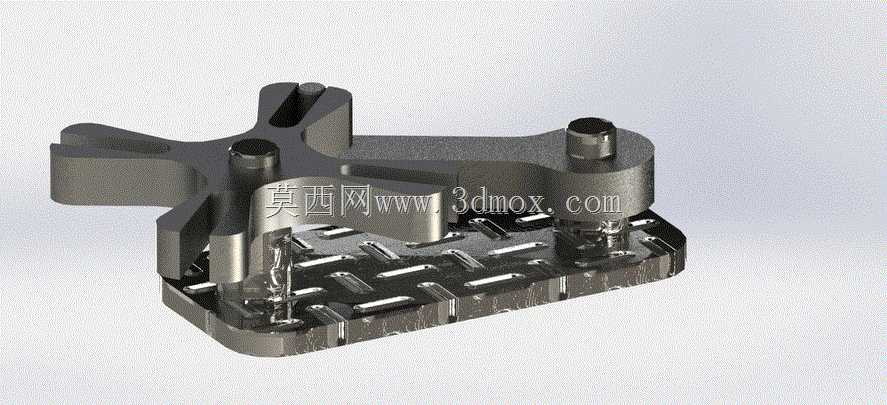

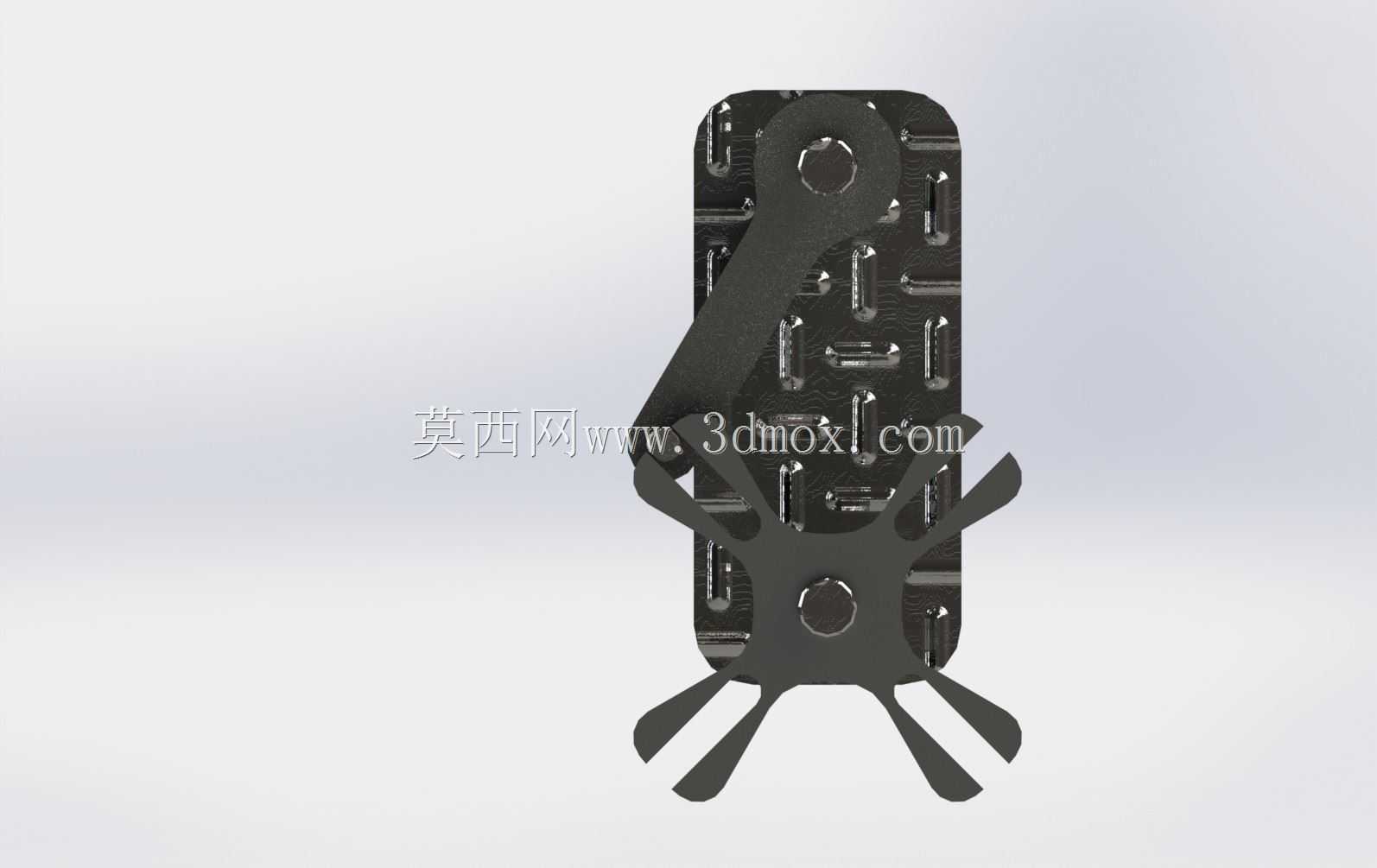

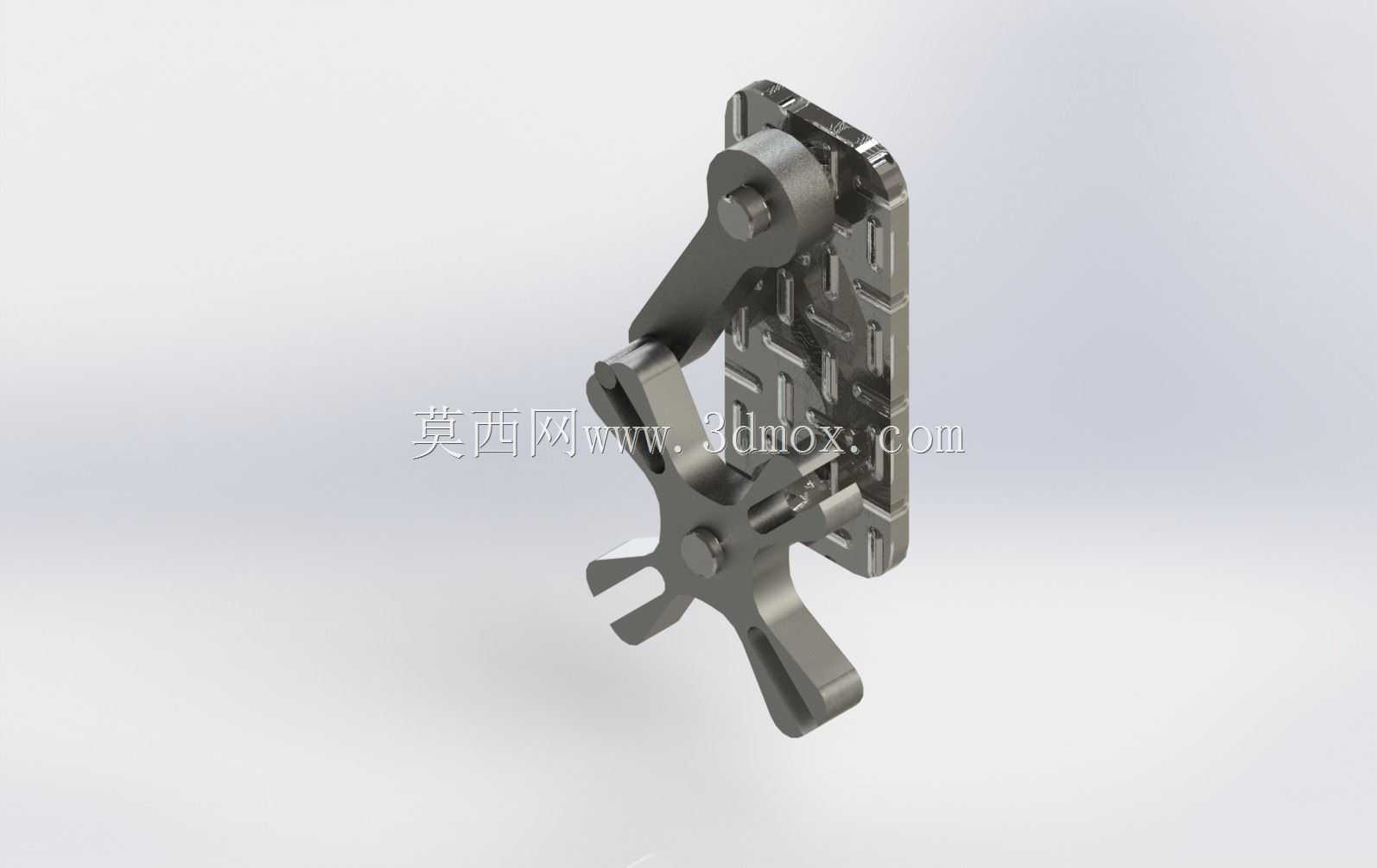

该间歇分度机构是自动化生产线中实现工位间歇转位的核心执行部件，广泛应用于多工位装配机、转盘式检测设备、间歇送料装置、包装机械的工位切换单元、制药机械的灌装转台以及电子元器件的插装分度工位，能够将输入轴的连续旋转运动转化为输出转盘的周期性间歇转动，在转位阶段实现平稳的角度切换，在停歇阶段提供高精度的工位定位，满足多工序同步加工时的工位节拍匹配需求。整套机构采用卧式安装布局，底部为带定位槽的安装基座，基座表面加工有等距排布的T型安装槽，可适配不同规格的工位夹具安装，基座整体长宽尺寸控制在紧凑型自动化设备的安装边界内，安装孔位采用标准孔距设计，可直接固定在设备的安装台面上，无需额外加工转接板。核心传动部分由主动凸轮组件与从动槽轮组件构成，主动端采用带锁止弧的圆柱凸轮结构，凸轮轮廓经过运动学优化，在驱动槽轮转位的过程中，加速度曲线采用修正正弦规律设计，有效降低转位启停阶段的冲击载荷，避免槽轮在高速运转时出现刚性碰撞，延长机构的使用寿命；从动槽轮采用四槽对称布局，对应四个等分工位，每次转位完成90度的精确角度切换，停歇阶段凸轮上的同心锁止弧与槽轮的凹弧面完全贴合，实现无额外定位销的自锁定位，定位精度可满足常规自动化装配的工位重复定位要求。机构的从动输出轴采用悬臂式设计，轴端预留标准的夹具安装接口，可直接搭载气动卡盘、真空吸盘、工装治具等执行元件，输入轴端可直接连接伺服电机、减速电机等驱动源，传动链短，传动效率高，整体结构紧凑，无需额外的制动或定位组件即可完成间歇分度动作。在设计过程中，所有运动副均预留了合理的配合间隙，转动部位采用自润滑轴承结构，可在常规工况下实现长期免维护运行，机构的整体高度经过优化，不会占用过多的设备垂直安装空间，适配桌面式小型自动化设备的安装需求，在低速轻载的多工位加工场景下，能够稳定实现每分钟30至60次的间歇转位动作，转位过程无卡滞、无过冲，停歇阶段无窜动，可有效提升多工位设备的运行稳定性与加工节拍一致性。
