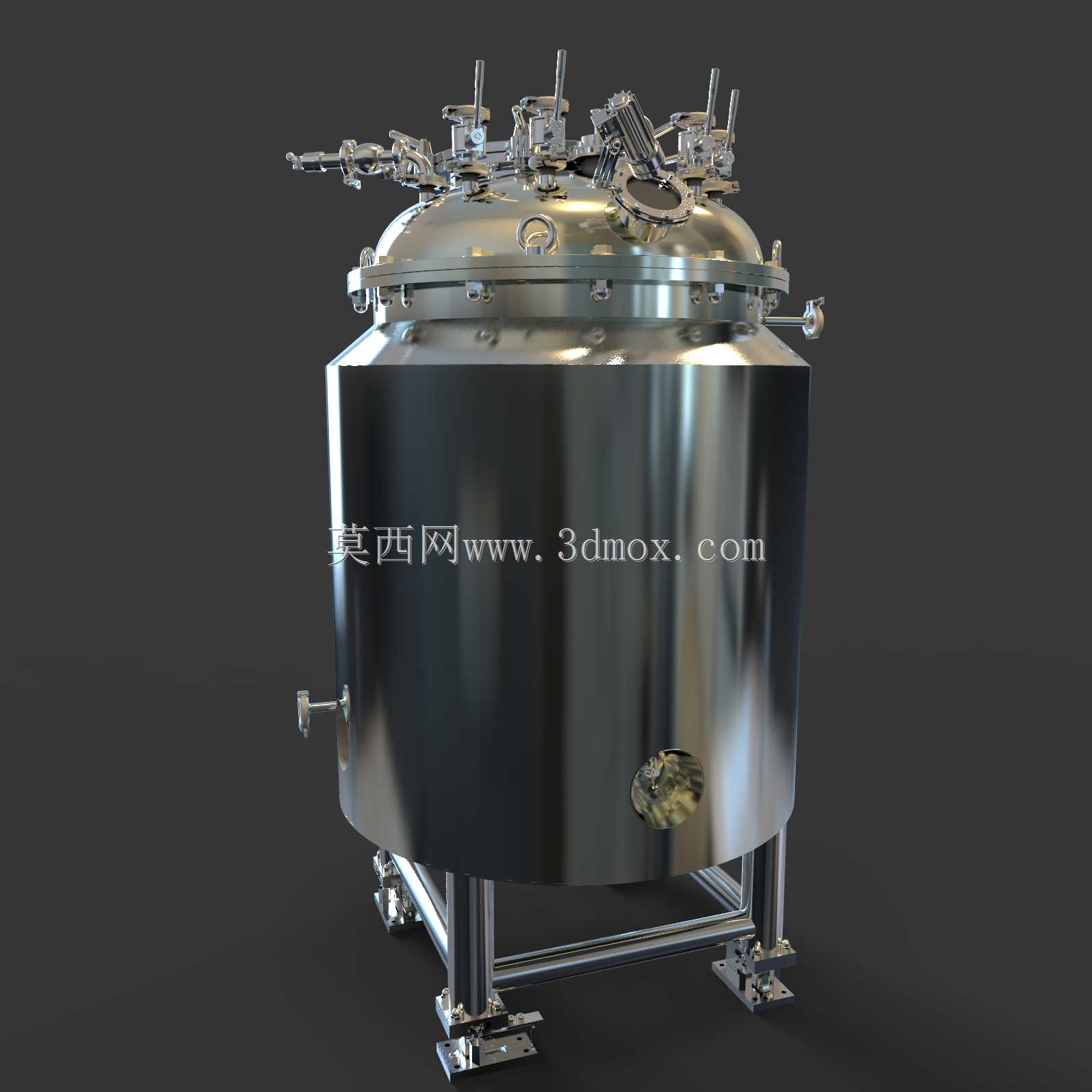

带热交换功能的500升溶剂制备罐体

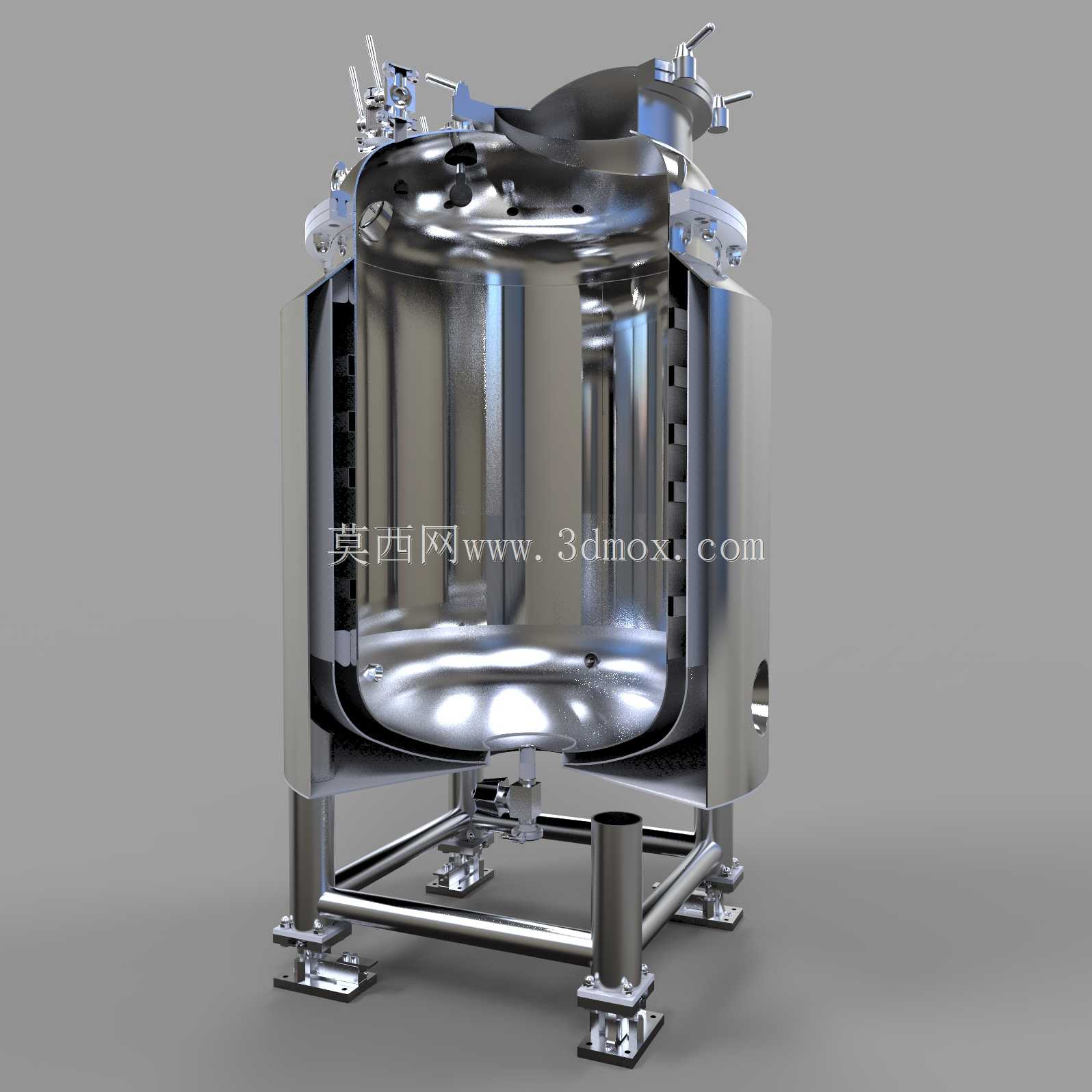

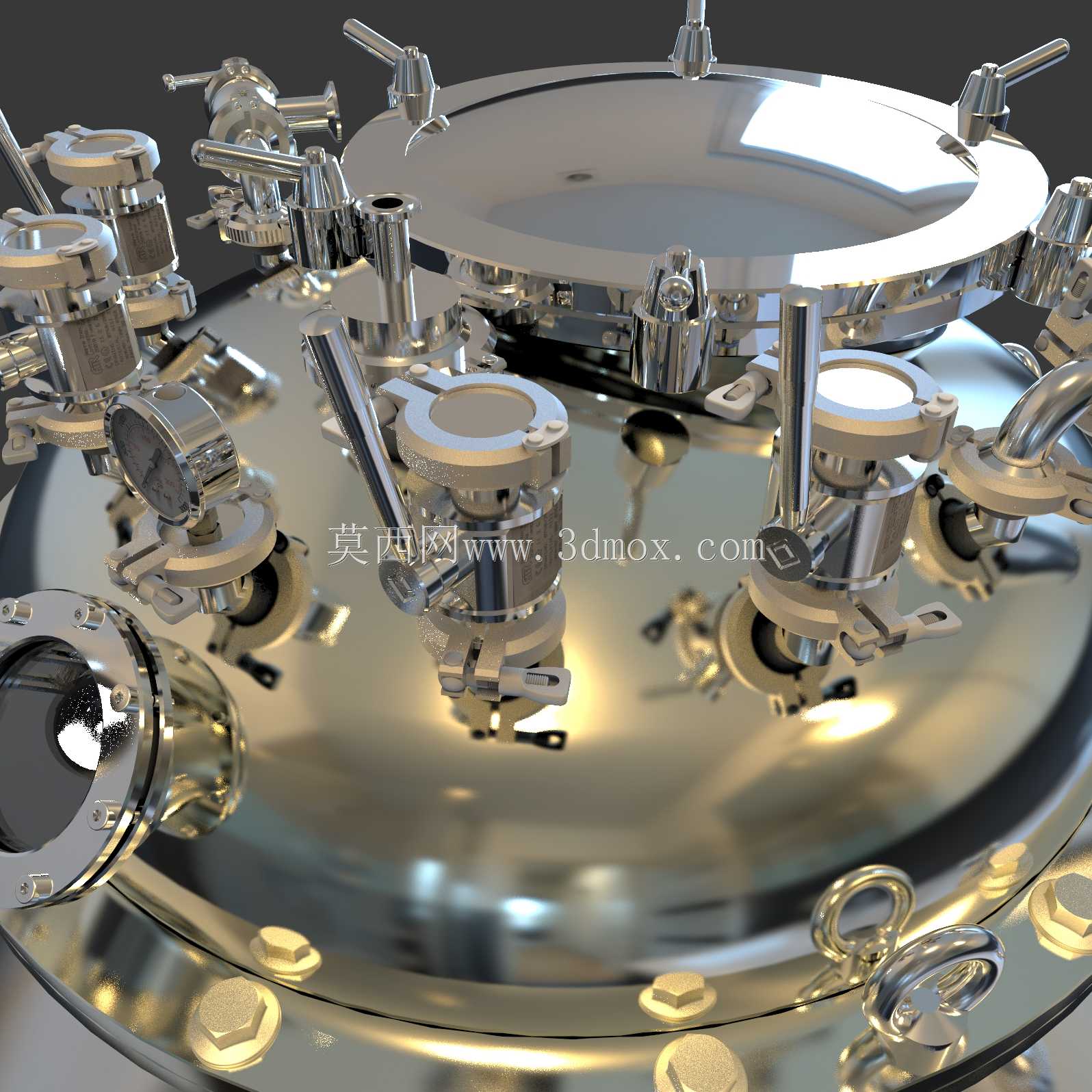

该设备主要应用于制药生产领域的溶剂制备工序，可在密闭无菌环境下完成500升容积的溶剂调配、温度调控与暂存作业，适配口服制剂、注射剂等药品生产过程中溶剂预处理环节的工艺需求，也可拓展应用于精细化工、生物试剂生产领域对洁净度有较高要求的液体制备场景。设备主体采用AISI 316L不锈钢材质打造，内壁做镜面抛光处理，满足无菌生产的卫生级要求，避免溶剂制备过程中出现金属离子析出、物料残留挂壁等问题。罐体主舱口通径为400mm，可满足操作人员进入罐体内部开展清洁、检修作业的需求；侧面设置通径100mm的带光源观察视镜，无需开启舱门即可实时观测罐内溶剂的液位、混合状态，降低开盖带来的污染风险。罐体顶部集成多组工艺接口，配套360°旋转清洗喷头，可在生产结束后实现罐体内壁无死角自动清洗，配合空气过滤器完成罐内正压保护，避免外界杂菌侵入；同时配置压力表实时监测罐内压力状态，搭配3组旁路阀、DN15与DN25规格球阀、DN32规格隔膜阀完成溶剂进出、排气、排污等管路通断控制，满足不同工艺路径的流体切换需求。设备设计阶段充分考虑生产过程的参数监测需求，顶部预留无菌探头安装位，罐体支脚位置集成带应变传感器的称重模块，可实时计量罐内溶剂重量，配合温度传感器、PH计等检测元件，可全程采集溶剂制备过程的温度、酸碱度、重量等核心工艺参数，为生产过程的参数追溯、工艺优化提供数据支撑。罐体整体采用立式支腿安装结构，支腿底部配置可调式减震脚垫，可适配不同平整度的安装地面，安装时需预留侧面视镜观测空间、顶部阀门操作空间与底部管路排布空间，罐体总高度适配常规洁净车间的层高要求，侧面出料口高度匹配常规物料中转桶的接料高度，无需额外抬高设备即可完成出料作业。设备集成的热交换结构可在溶剂制备过程中快速完成升温或降温调控，相比传统外置换热器的配置，减少了外部管路连接带来的泄漏风险与卫生死角，缩短了溶剂温度调控的路径，提升温度控制精度，可满足不同溶剂配制过程中对温度参数的严格要求。
