履带式液压挖掘机整机结构设计

这款履带式液压挖掘机主要面向中小型土方施工场景设计，可广泛应用于建筑基坑开挖、市政管线铺设、农田水利修整、矿山表层剥离、园林绿化地形整理等作业场景，能够适配沙土、黏土、碎石土、风化岩等多种常见作业地质，通过更换不同属具还可完成破碎、吊装、物料抓取等拓展作业，是工程施工领域通用性极强的核心作业设备。

从实际用途来看，该设备核心功能是通过动臂、斗杆、铲斗组成的工作装置完成土石方的挖掘、提升、回转与卸料作业，相比轮式挖掘设备，履带式行走结构具备更强的地形通过能力，可在泥泞、坑洼、松软未硬化的施工场地稳定作业，接地比压更低，不易发生陷车问题，能够适应更多复杂非铺装场地的作业需求。整机采用液压传动作为动力传递路径，作业动作响应平顺，挖掘力输出稳定，操作控制精度较高，可满足精细化修坡、定点开挖等精度要求较高的作业需求。

在产品功能特性设计上，该模型完整还原了挖掘机的核心功能模块：行走系统采用履带式结构，搭配驱动轮、导向轮、支重轮与托链轮组成的四轮一带结构，保证行走过程的稳定性与承重能力；上部回转平台可实现360度全回转，能够在机身不移动的情况下完成大范围的作业覆盖，减少场地移位的频次，提升作业效率；工作装置采用铰接式动臂斗杆结构，配合液压油缸的伸缩驱动，可实现较大范围的挖掘深度与挖掘高度覆盖，铲斗采用弧形斗型设计，兼顾切削入土能力与物料装载容量，斗齿结构可有效降低挖掘阻力，提升硬质地层的切入能力；驾驶室采用宽视野封闭结构设计，预留了充足的操作空间，可保证操作人员对作业面的观察视野，降低作业盲区带来的安全风险。

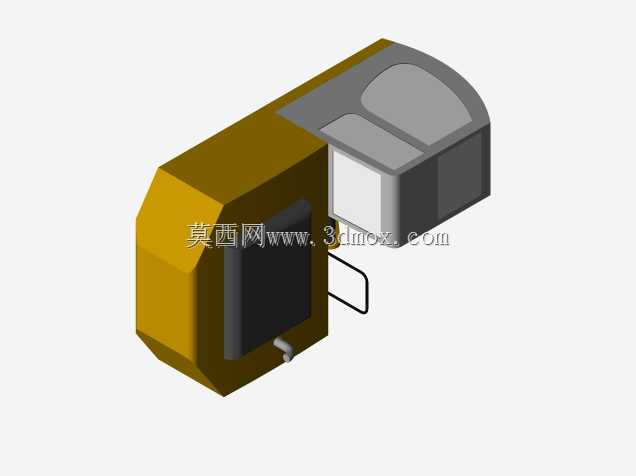

设计思路上，该模型优先平衡了作业性能与结构紧凑性，整体结构布局遵循挖掘机成熟的配重平衡原则，上部平台尾部设置配重块，抵消工作装置作业时的前倾力矩，保证满斗回转工况下的整机稳定性；液压管路沿动臂、斗杆结构内侧布置，既避免作业过程中管路被物料剐蹭损坏，也让整机外观更加规整；动力舱布置在机身后侧，预留了充足的散热空间与维护操作空间，方便日常的保养检修作业。

从外形尺寸与安装边界来看，该机型属于中小型挖掘设备，整机长度适配狭窄场地的转向需求，履带宽度设计兼顾了狭窄通道通过性与作业稳定性，最小离地间隙满足施工场地常见障碍物的通过要求，工作装置在最大伸展状态下的作业半径可覆盖常规中小型施工的作业范围，运输状态下整机高度满足普通道路运输的限高要求，无需拆解即可完成转场运输，能够快速在不同施工场地之间调度转场。
