1/2规格BSP内螺纹带阀快卸接头结构

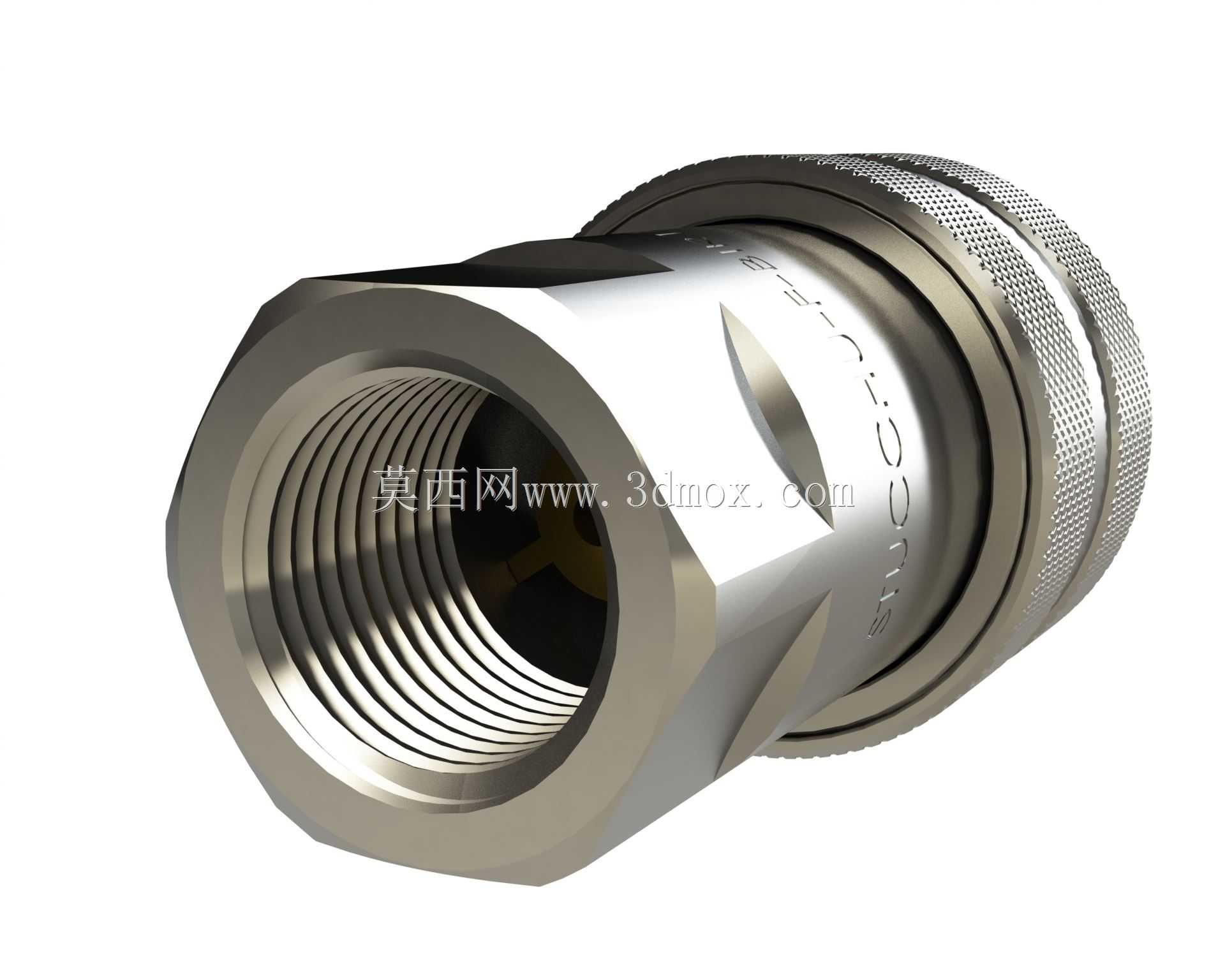

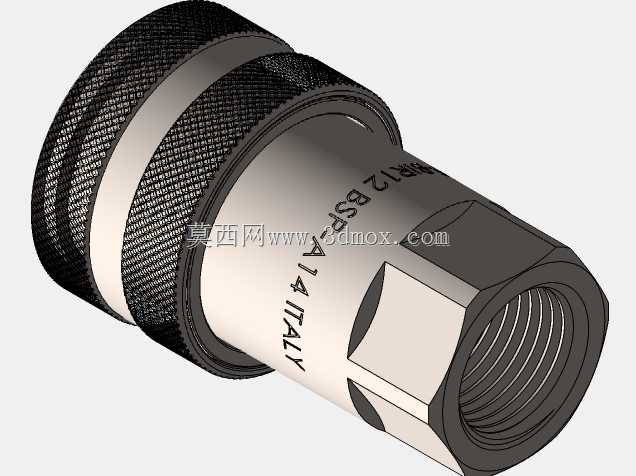

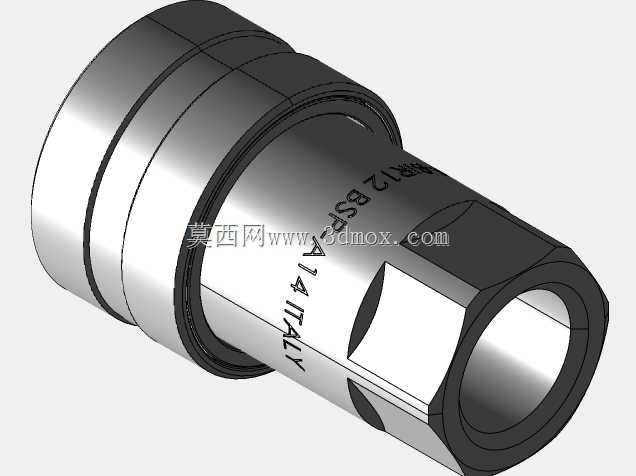

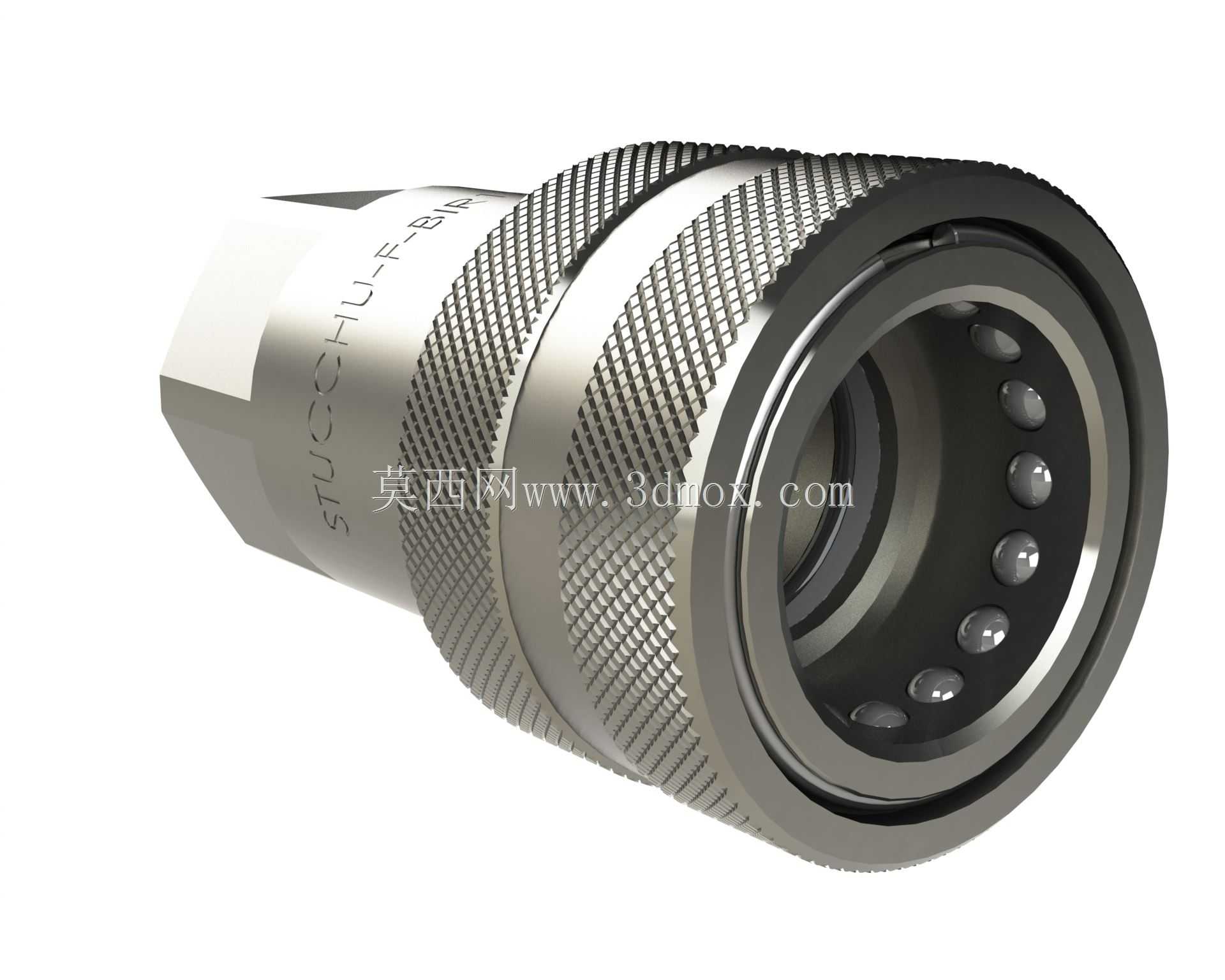

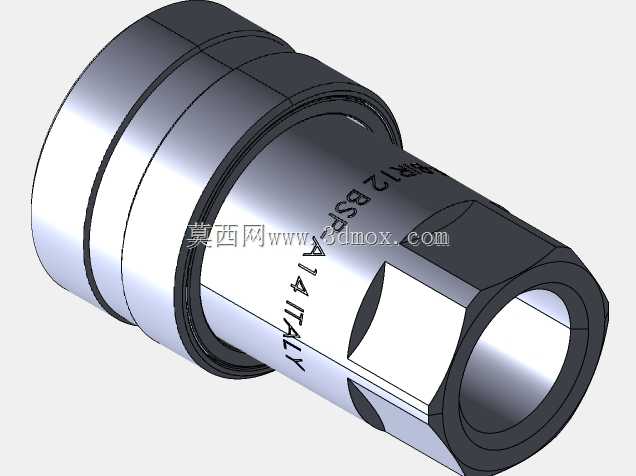

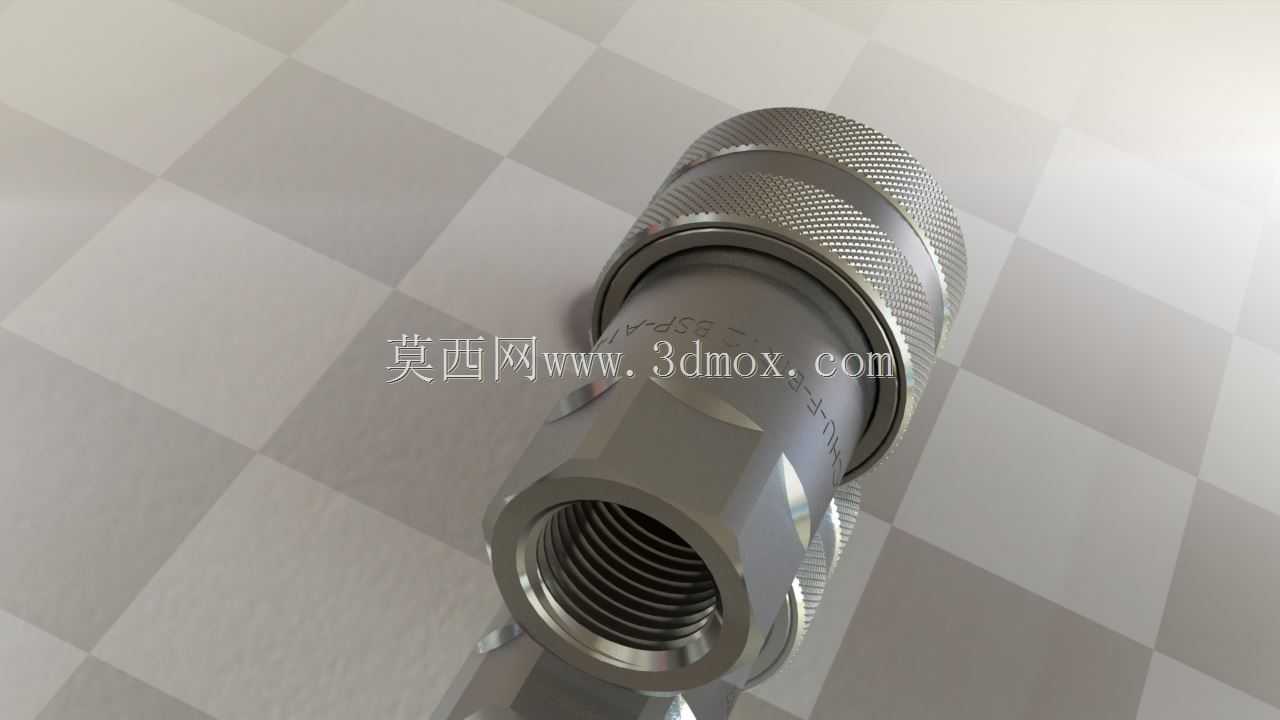

这款快卸接头主要面向流体输送管路的快速接驳场景，在液压油路、低压流体输送、小型设备润滑管路、气动控制回路中都有广泛应用，能够在不借助额外工具的前提下完成管路的快速接通与断开，大幅降低设备维护、管路拆装、模块切换的作业时长，尤其适合需要频繁拆分管路的移动式液压设备、小型流体试验台、工程机械附属油路等场景，避免传统螺纹接头拆装时的缠生料带、反复对位拧合的繁琐操作，同时减少拆装过程中管路内残留流体的泄漏量，保持作业区域整洁。接头采用1/2规格BSP内螺纹作为连接端，能够直接匹配对应规格的外螺纹管路端头，安装边界适配常规壁厚的流体管路，整体外形采用滚花防滑外圈设计，外圈的网纹滚花结构能够在操作人员带防护手套作业时提供足够的摩擦力，即使手上沾有油污也能顺利完成插拔锁紧操作，不会出现打滑脱手的问题。接头内部集成单向阀结构，当接头断开时，内置的阀芯会在弹簧作用下自动封闭流道，阻断管路内部流体的流出，既避免管路泄压影响整个回路的工作压力，也能防止流体泄漏造成的物料浪费与环境污染；当接头对接到位时，两端的阀芯会互相顶开，让流道完全贯通，保证流体输送过程中的压损控制在极低水平，不会影响管路的正常输送效率。设计过程中重点考量了锁紧结构的可靠性，接头内部的钢珠锁紧机构能够在对接完成后自动卡入对接端头的锁紧槽内，形成稳定的机械锁止，即使管路存在一定幅度的拉扯、振动，也不会出现意外脱开的情况，只有当操作人员手动向后拉动滑套时，钢珠才会退入滑套的让位槽内，此时才能顺利拔出对接端头，从结构上避免误操作导致的管路断开。接头的流道内壁做了平滑过渡处理，没有突兀的台阶与锐角，能够减少流体流经时的紊流与冲蚀，延长接头的使用寿命，同时适配矿物液压油、常规润滑流体、低压压缩空气等多种常见工业流体的输送需求，金属本体的材质选择兼顾了结构强度与防锈能力，能够在常规工业车间、户外设备作业的环境下长期使用，不会轻易出现锈蚀、卡滞的问题。整体尺寸紧凑，不会在管路接驳处占用过多安装空间，即使在管路排布密集的设备内部也能顺利完成安装与操作，对接时的对位容错率较高，不需要完全精准对位就能顺利插入锁紧，降低现场操作人员的作业难度。
