直径30mm光纤聚光灯结构设计

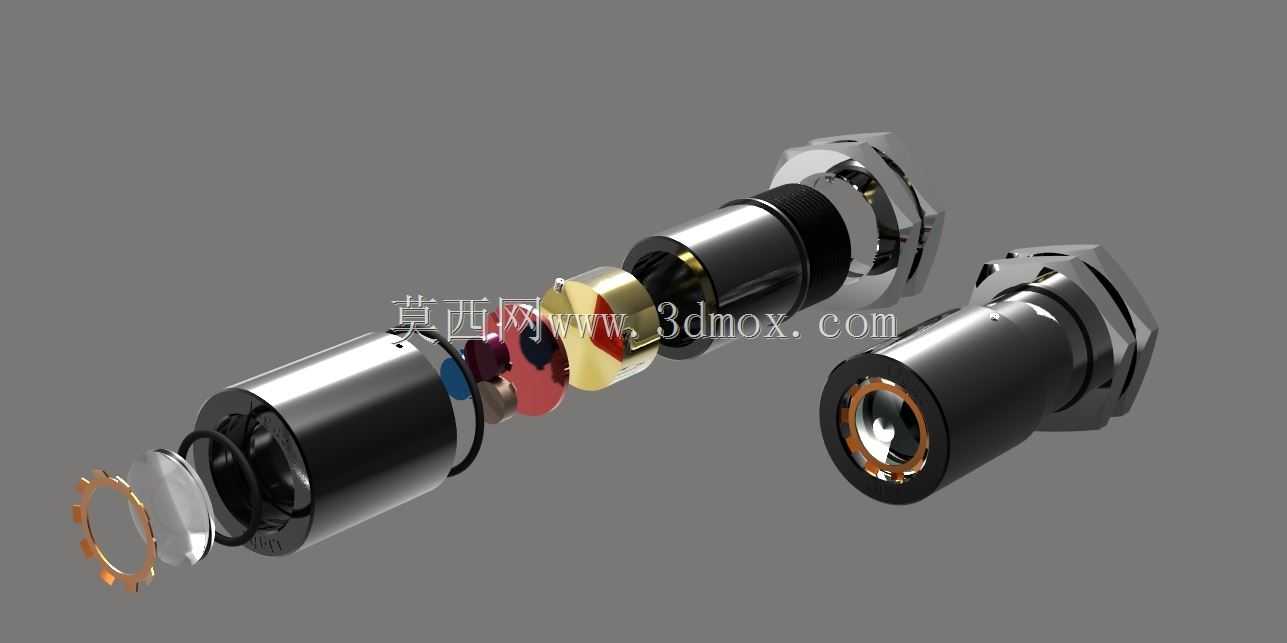

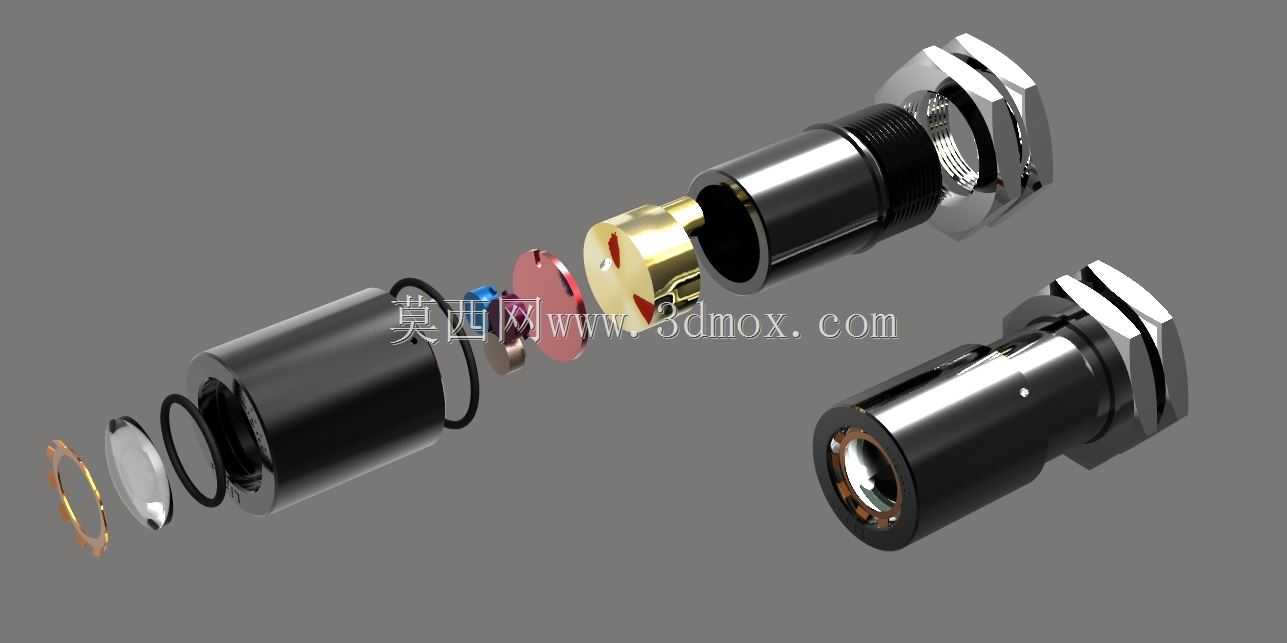

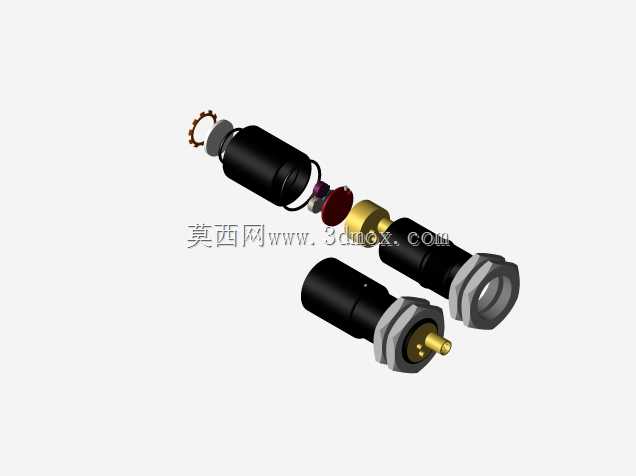

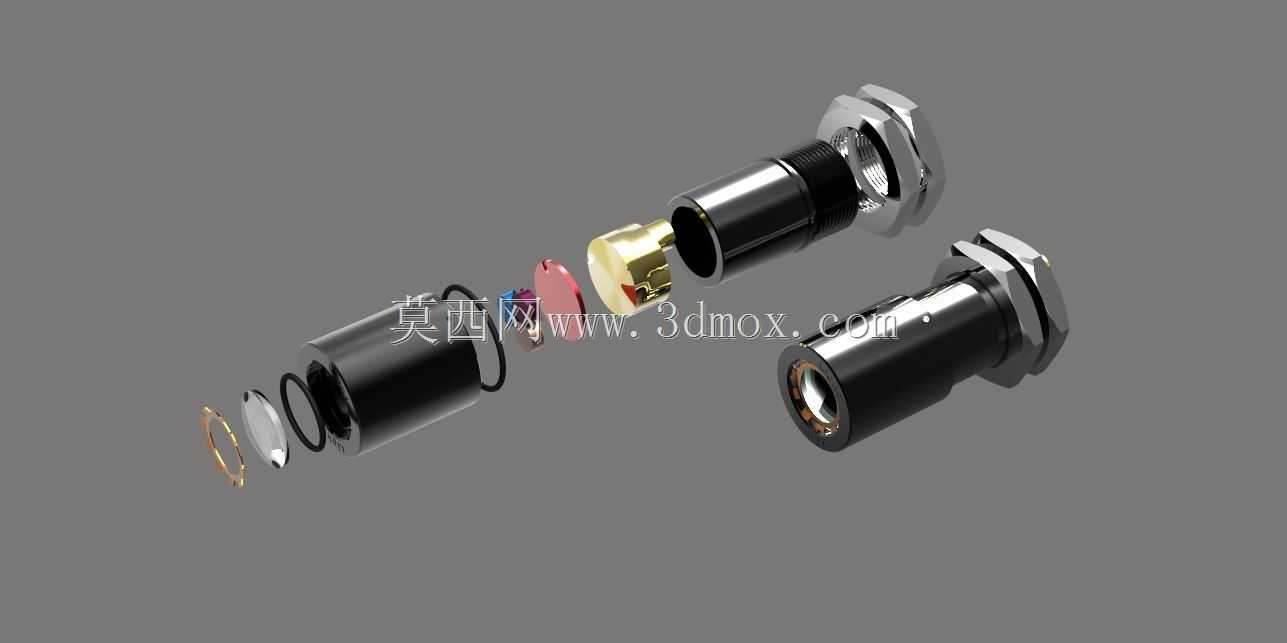

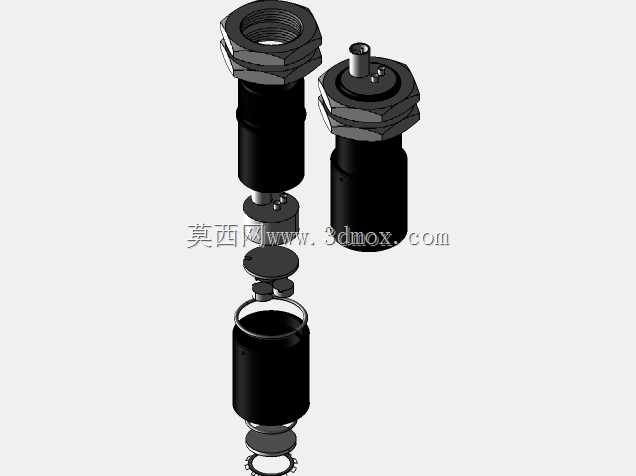

这款直径30mm的光纤聚光灯，主要面向工业检测、精密设备局部照明、机床工位补光、自动化视觉检测打光等场景设计，能够在狭小的安装空间内提供集中、均匀的定向光束，满足工业生产环节中对局部高照度、无眩光照明的实际需求。区别于普通民用照明灯具，该款聚光灯采用模块化拆分设计，整体结构从前端到后端依次包含透光防护镜片、聚光光学杯体、密封隔圈、灯体主壳、尾部锁紧固定结构、安装锁紧螺母等独立部件，各部件之间采用同轴装配设计，既保证了光学轴线的对齐精度，也方便后期的部件更换与维护作业。在实际使用过程中，该聚光灯可通过尾部的外螺纹结构配合六角锁紧螺母，直接固定在设备面板、机床侧壁或者检测工装的预留安装孔上，30mm的外径尺寸适配工业领域常见的标准开孔规格，安装时无需额外定制转接配件，能够大幅降低现场安装的适配成本。设计过程中充分考虑了工业场景的使用需求，灯体主壳采用金属材质加工，既可以保证结构强度，抵御车间内的轻微磕碰，也能够通过金属壳体快速导出光源工作产生的热量，避免长时间工作出现积热导致的光衰问题。前端的透光镜片采用高透光率材质，配合内部的聚光杯结构，能够将光纤传导的光线收拢为小角度的定向光束，在指定的照射区域内形成照度均匀的光斑，避免光线散射对周边作业人员造成视觉干扰，也能提升视觉检测环节的成像清晰度。各部件之间设置了密封胶圈结构，能够阻挡车间内的切削液飞沫、粉尘进入灯体内部，提升产品在复杂工业环境下的使用寿命。尾部的光纤接入结构采用快装式设计，能够适配常规直径的照明光纤，接入时无需复杂的调试操作，对齐插入后即可完成光路连通，日常维护更换光纤时操作十分便捷。整体结构没有冗余的设计部件，所有零件均围绕聚光、固定、密封、散热四个核心功能展开，外形为规整的圆柱结构，没有突出的异形结构，在设备上安装后不会占用过多的外部空间，也不会与设备周边的运动部件产生干涉，能够适配各类紧凑布局的工业设备安装需求。
