五轴加工曲面叶片小叶轮结构设计

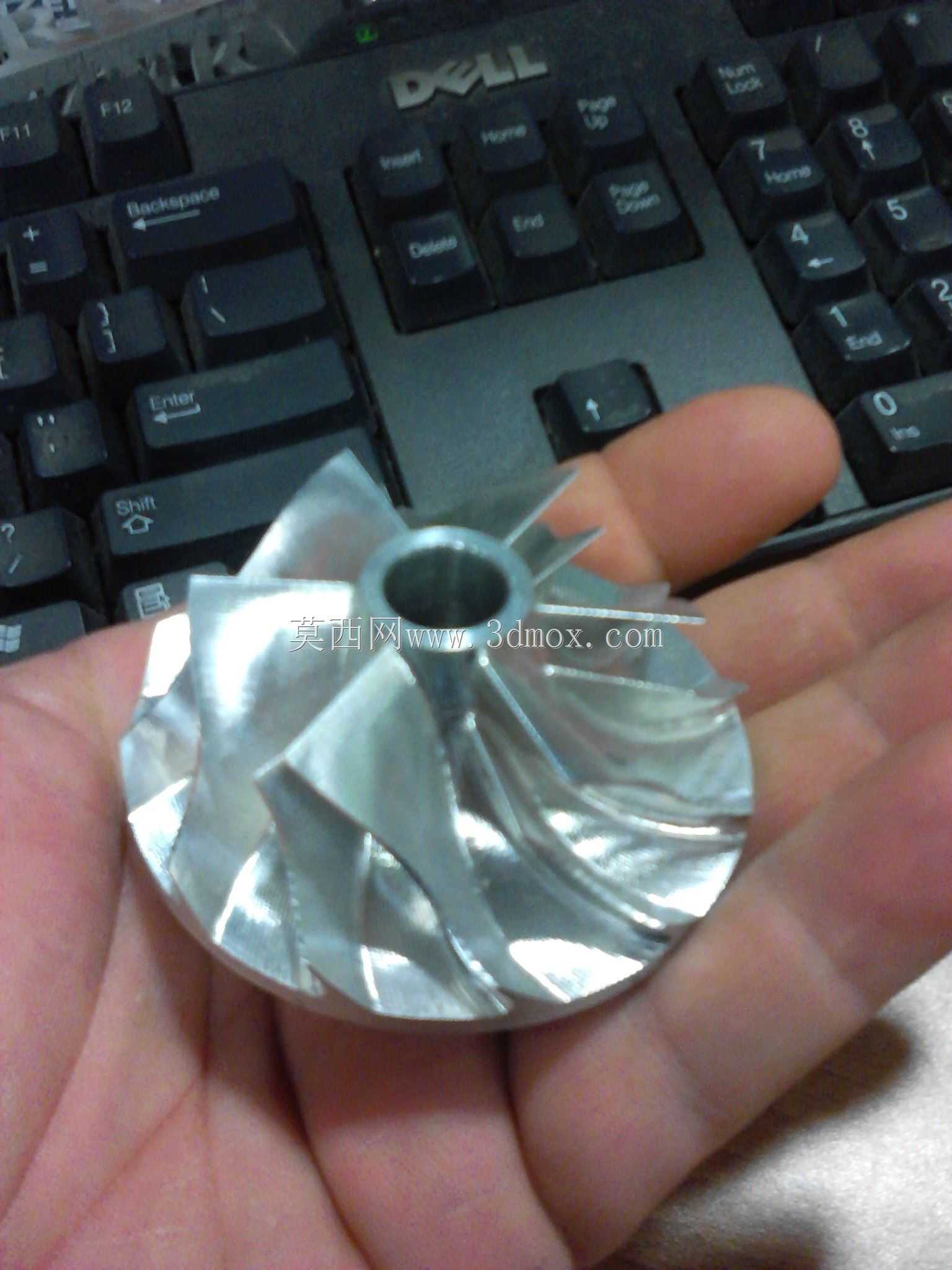

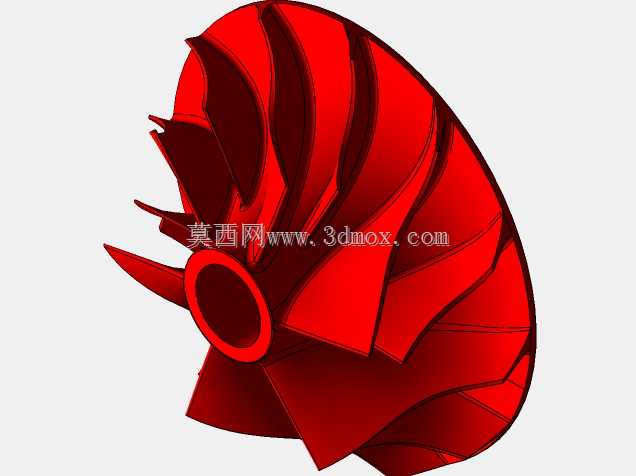

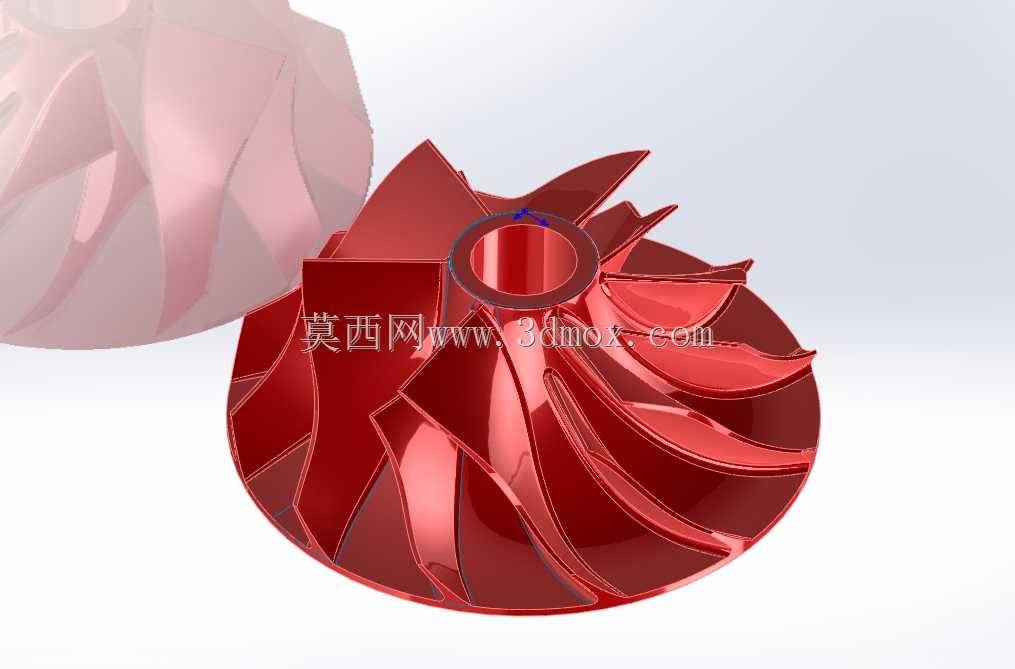

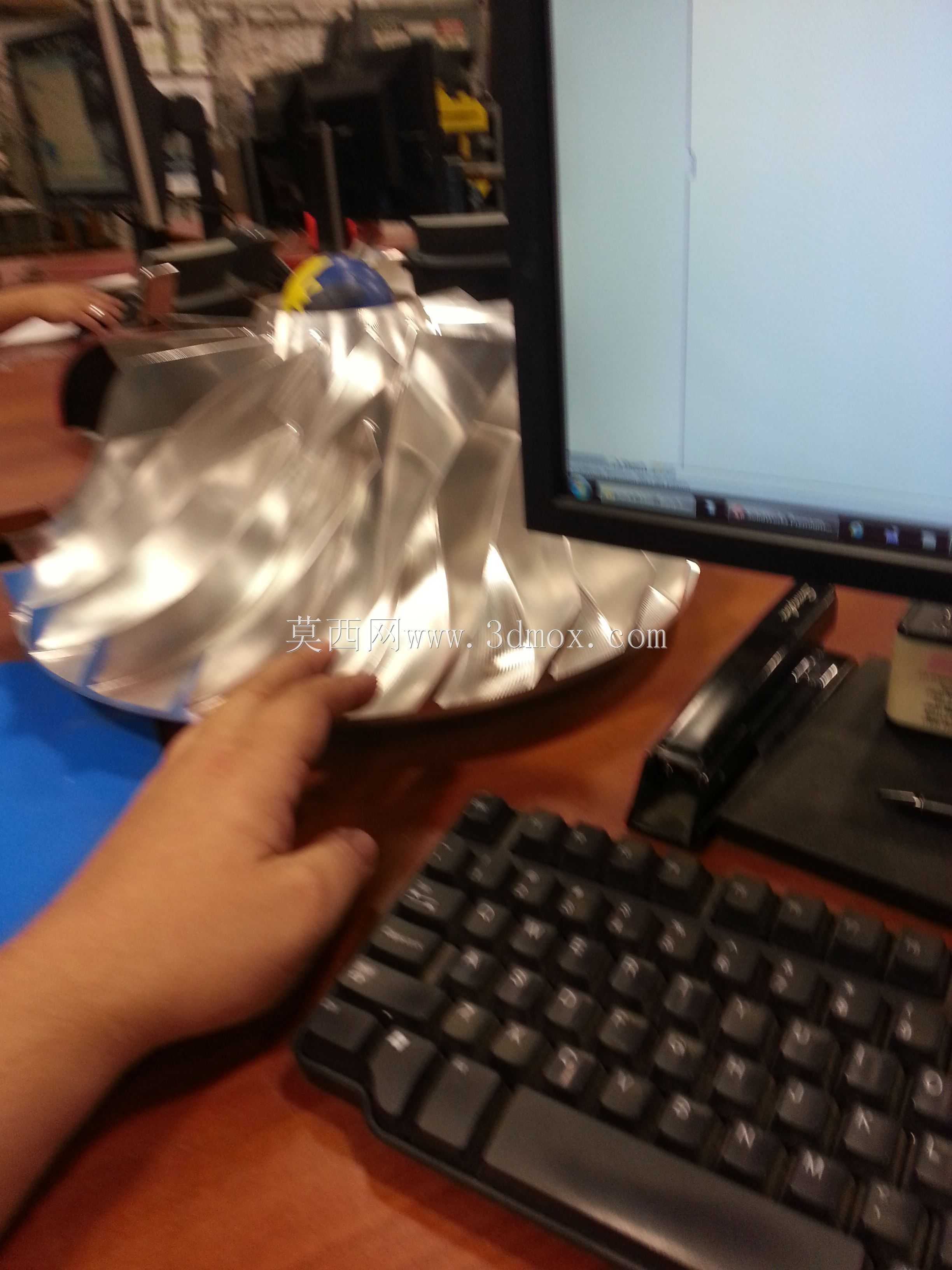

这款小叶轮采用空间扭曲曲面叶片的整体式结构设计，中心设置带定位台阶的通孔结构，可直接与驱动轴端配合安装，安装时通过轴肩定位实现轴向固定，配合键槽或过盈配合即可传递扭矩，整体径向尺寸适配小型流体腔室的安装边界，轴向厚度紧凑，不会占用过多设备内部安装空间。从设计思路来看，叶片采用大扭角的后弯式曲面构型，在流体进入叶轮腔室时，曲面能够顺滑引导介质流向，减少流体在叶片入口处的冲击损失，叶片之间的流道采用等宽渐变的空间构型，从入口到出口平滑过渡，能够有效降低流道内的湍流与涡流损耗，提升流体输送过程中的能量转换效率，同时叶片与轮盘采用一体化衔接设计，衔接处做了大圆角过渡处理，既能够消除应力集中点，提升整体结构的抗疲劳强度，也能避免流体在衔接死角处产生滞流，减少杂质沉积的可能。在实际应用场景中，这类小尺寸叶轮既可以作为小型离心风机、微型水泵、桌面级吸尘设备的核心做功部件，用于小流量工况下的流体增压与输送，适配小型散热系统、实验室流体输送装置、桌面气动设备的动力需求，也可作为五轴加工的工艺验证样件，用于校验多轴联动加工的刀路合理性、曲面加工精度与表面质量，同时精致的金属质感曲面造型也可作为桌面工艺摆件，展现精密机械加工的工艺美感。从功能特性上看，整体式结构避免了分体装配带来的连接间隙与动平衡偏差，曲面叶片经过流体力学优化，在高速旋转时能够保持稳定的流体输出，运行振动小、噪音低，中心安装孔的公差设计能够适配常规标准轴径，无需额外定制连接件即可完成装配，叶片边缘做了钝化处理，既能够避免加工锐边带来的安全隐患，也能减少高速旋转时叶片边缘的流体切割噪音。在加工适配性上，这类空间曲面叶轮无法通过传统三轴机床完成完整加工，必须采用五轴联动加工设备，通过多轴摆角实现叶片背面与流道深处的加工，刀路设计时需要兼顾叶片曲面的加工精度、表面粗糙度与加工效率，避免刀具与轮盘、相邻叶片产生碰撞干涉，加工完成后可通过动平衡调校，确保叶轮在高转速工况下运行平稳，不会出现异常振动影响设备寿命。
