双轴丝杠驱动XY数控运动滑台

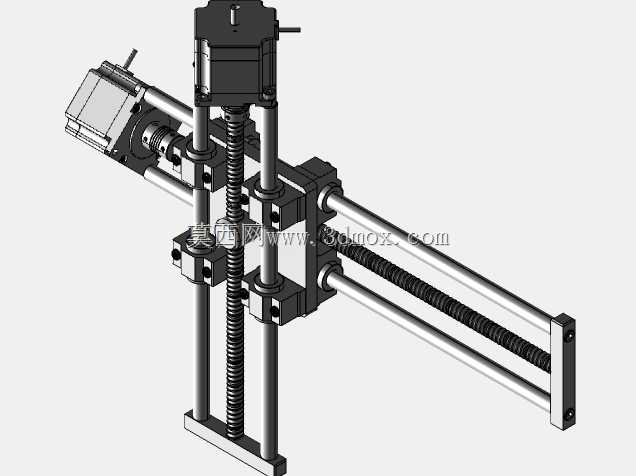

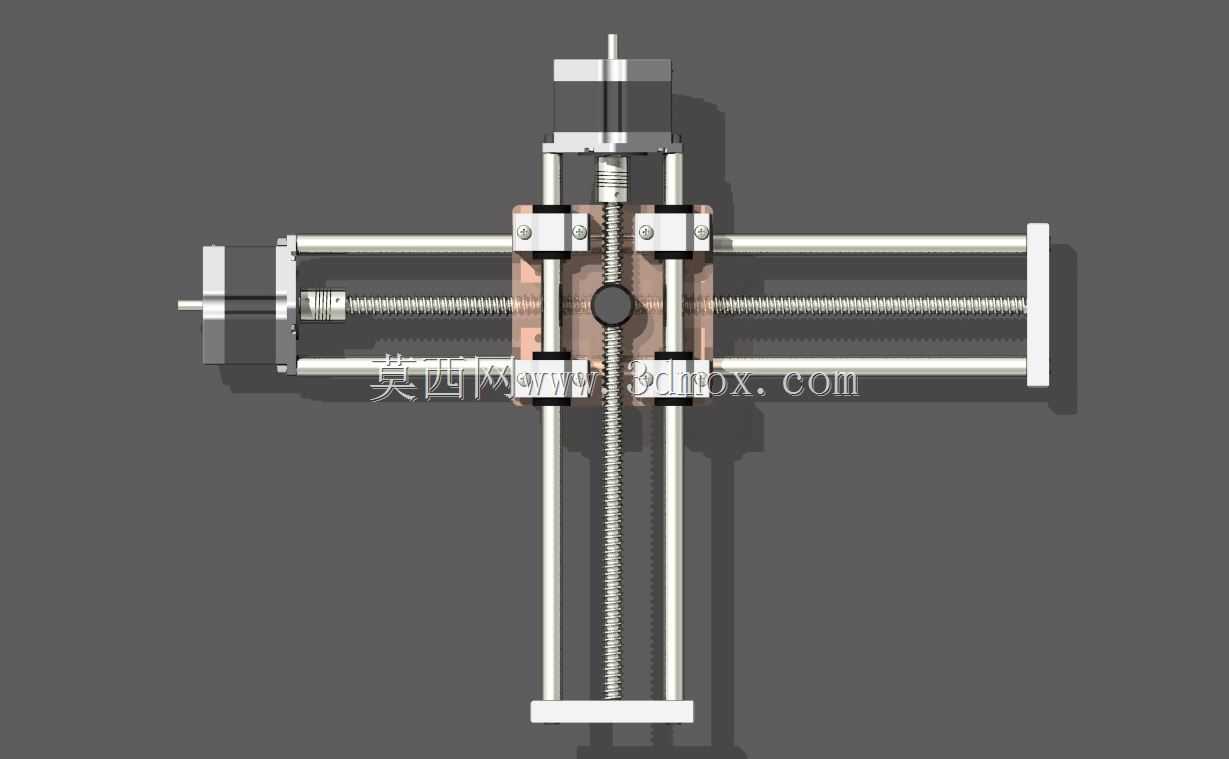

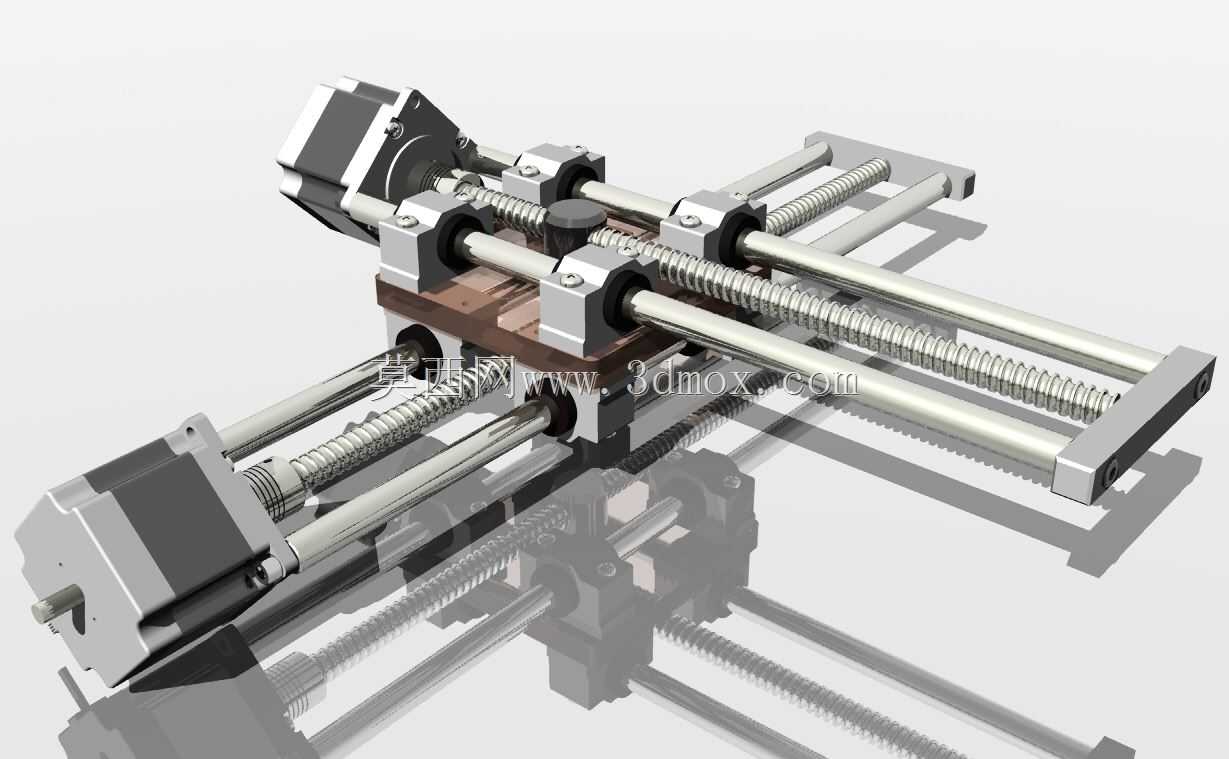

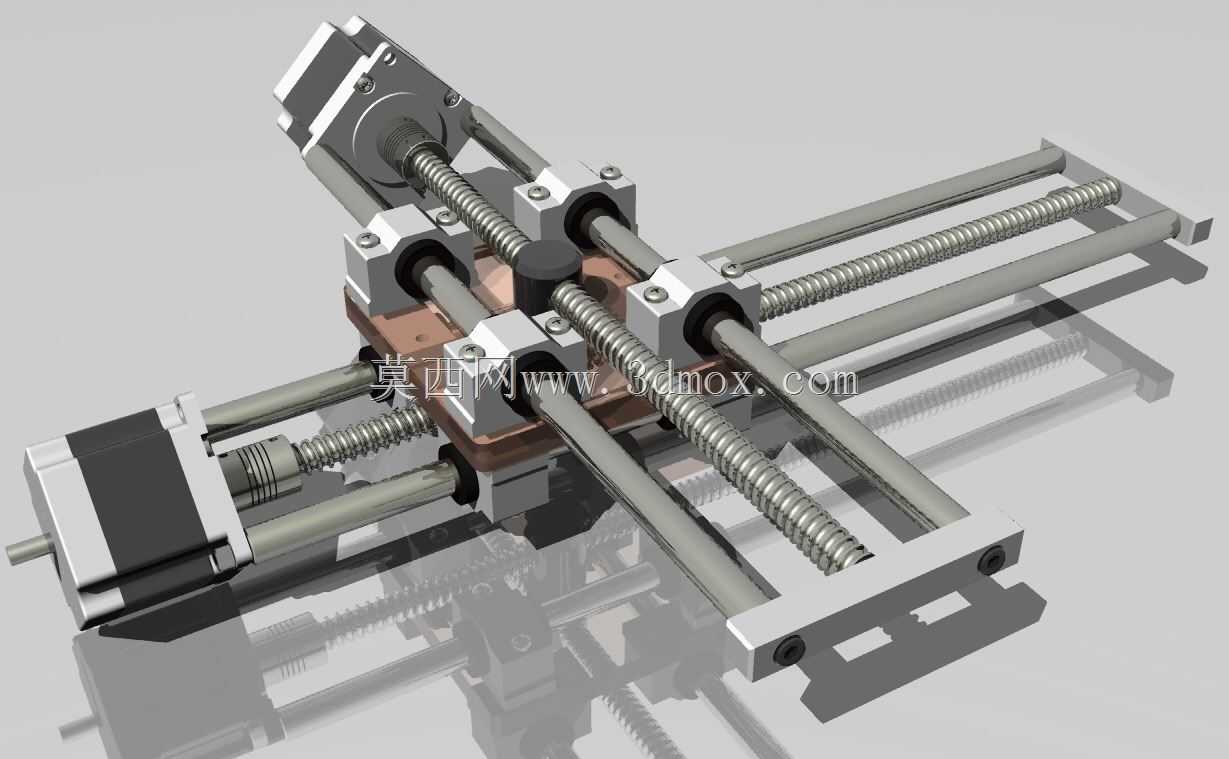

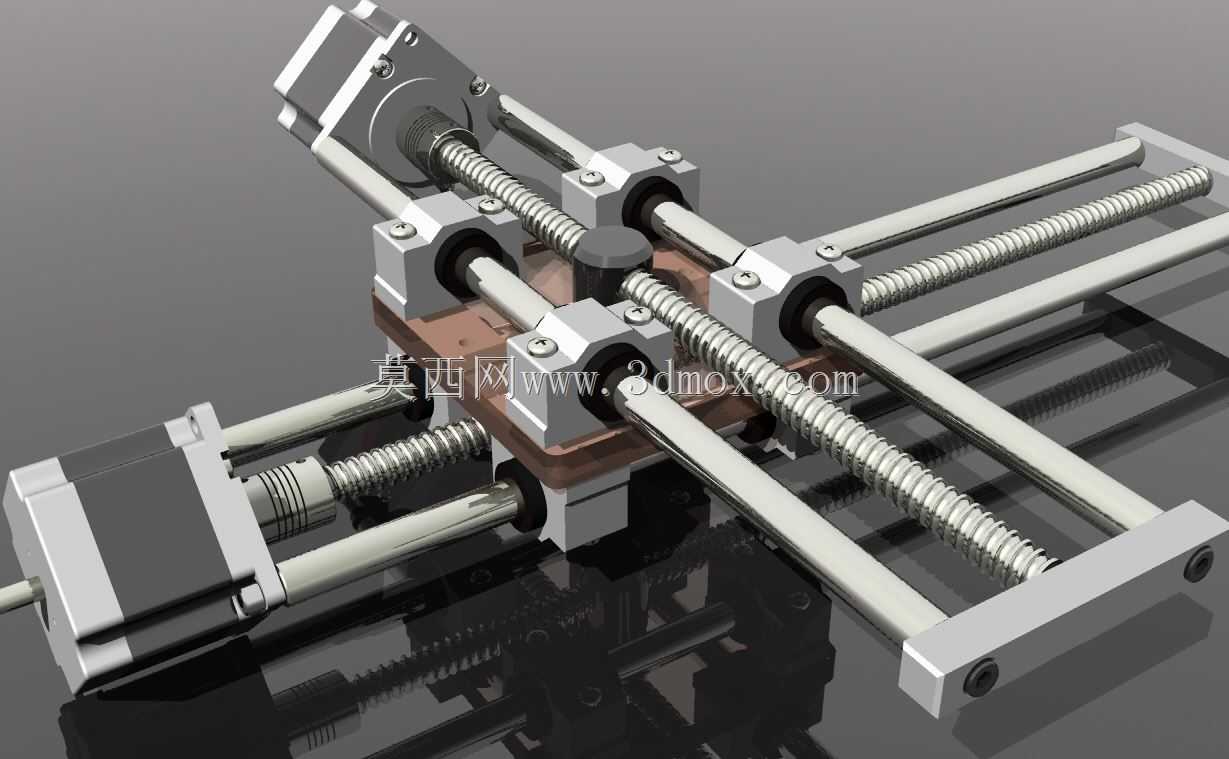

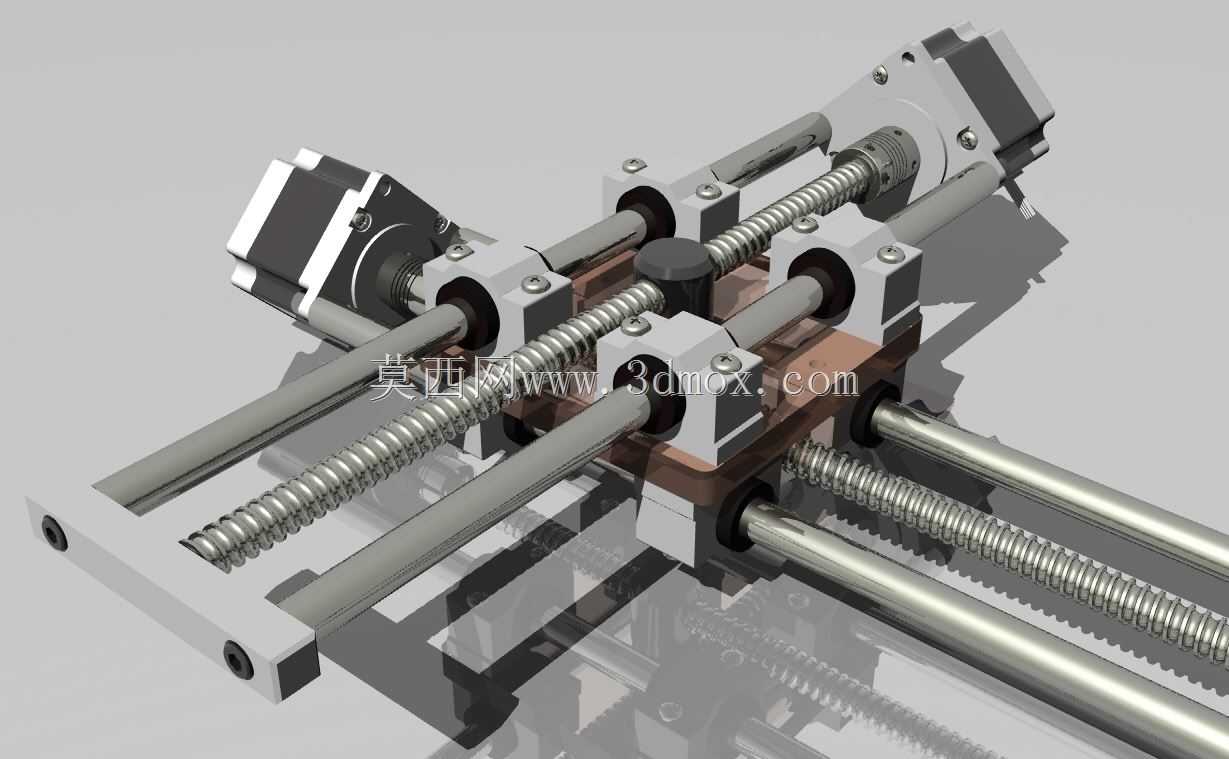

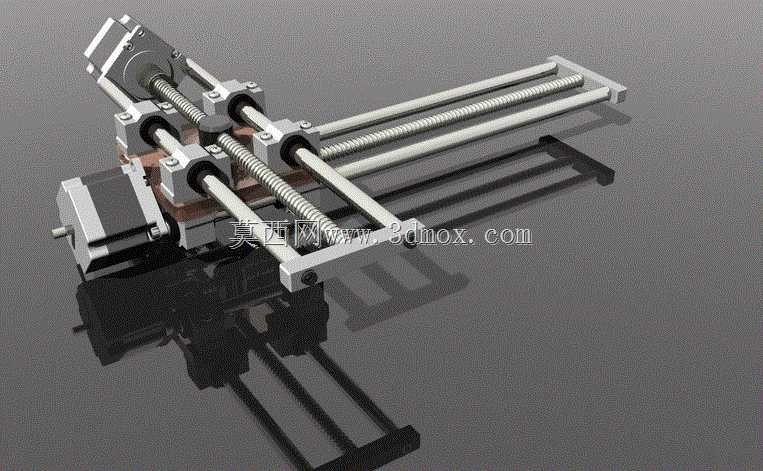

这款XY双轴运动滑台是面向精密点位运动场景开发的机械执行部件，核心应用覆盖桌面级数控加工、小型工件点胶涂覆、视觉检测工位位移调整、实验平台精密进给、小型激光打标工位移动等多个工业与科研场景，能够在平面范围内实现执行末端的精准二维定位，替代人工完成高精度的重复位移动作，大幅提升小行程精密作业的一致性与作业效率。从功能特性来看，该滑台采用双轴垂直正交的布局结构，两个运动轴分别负责X方向与Y方向的独立进给，单轴运动互不干涉，可通过运动控制实现平面范围内任意点位的轨迹到达；传动结构选用滚珠丝杠作为动力传递部件，配合直线光轴作为运动导向支撑，既能够保证传动过程的低背隙、高传动效率，也能通过光轴的径向约束抵消运动过程中的侧向倾覆力矩，保证滑台运动过程的平稳性，避免运动卡滞或位置偏移。驱动端适配标准步进电机安装位，可直接搭配市面主流的步进或伺服驱动电机，实现不同精度等级、不同运动速度的位移控制，满足从轻载快速移动到重载精密进给的不同使用需求。从设计思路层面，该滑台采用模块化的堆叠布局，Y轴作为底层承载结构承担整体负载与X轴的安装支撑，X轴通过滑动座跨接在Y轴的导向光轴上，随Y轴完成纵向进给的同时，自身带动安装在滑座上的执行末端完成横向进给，这种布局能够在有限的安装空间内最大化有效运动行程，同时将传动部件与导向部件平行布置，缩小整体设备的横向占用尺寸，适配桌面级设备的紧凑安装需求。结构连接部分采用标准紧固件装配，所有支撑座均设置同轴的光轴安装孔与丝杠避让孔，装配时可通过支撑座的定位面快速完成光轴与丝杠的平行度校准，降低装配调试的难度，后期维护时也可单独拆解单个轴的部件进行更换，无需完全拆解整体结构。在外形尺寸与安装边界上，该滑台整体为矩形扁平结构，底层Y轴的两根平行光轴构成设备的最大宽度边界，光轴两端的支撑座构成设备的最大长度边界，整体高度方向从底层安装面到上层X轴滑座的顶面尺寸紧凑，不会占用过多的垂直安装空间；安装时可通过底层支撑座的预留安装孔直接固定在设备机架或工作台面上，上层滑座预留了标准的执行件安装螺孔，可直接固定夹具、加工头、检测探头等末端执行部件，无需额外加工转接板；运动过程中X轴滑台不会超出Y轴两端支撑座的边界范围，Y轴滑动座的运动行程也控制在两端支撑座的限位范围内，设计时预留了机械硬限位的安装位置，可搭配限位开关实现运动行程的电气限位，避免超程运动造成的结构损坏。整体结构没有冗余的装饰部件，所有结构件均承担对应的承载或传动功能，在保证结构刚性的前提下尽可能控制整体重量，既可以作为独立的运动平台单独使用，也可以作为功能模块集成到其他专用自动化设备内部，作为二维位移执行单元使用。
