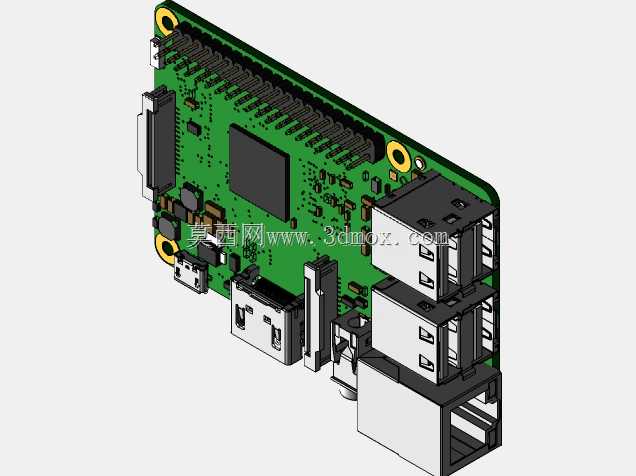

树莓派3代开发板精细三维结构模型

本次呈现的树莓派3代开发板三维模型，完整还原了这款嵌入式开发核心板的全部结构细节，可广泛应用于嵌入式教学演示、智能硬件项目结构适配、创客产品原型开发、工业边缘计算节点结构设计等场景。作为嵌入式开发领域应用极广的开源硬件载体，该开发板可承载小型智能终端搭建、物联网节点部署、编程学习实践、多媒体终端开发等实际用途，是创客、嵌入式工程师、电子专业师生开展项目开发时常用的核心硬件。从产品功能特性来看，模型完整复现了板载的各类接口结构，包括侧置的USB扩展接口、HDMI视频输出接口、RJ45以太网接口、Micro USB供电接口、CSI摄像头接口、DSI显示接口，以及板边排布的40Pin GPIO排针结构，同时还原了板载主控芯片、内存颗粒、电源管理芯片、无线模块等核心元器件的布局与外形，板角的安装固定孔位也做了精准还原，能够满足结构适配时的对位需求。在设计思路上，模型以实物等比例测绘为基础，对板上元器件做了分层级的细节还原，既保留了接插件、接口的精确装配尺寸，也对板载阻容元件、芯片的相对位置做了准确排布，同时对部分容易干涉装配的结构做了优化处理，确保模型在用于外壳设计、扩展模块适配时，能够直接提取安装边界尺寸做参考，避免出现结构干涉问题。从外形尺寸与安装边界来看，模型严格遵循实物的长宽比例，板体整体为矩形结构，板角的固定孔中心距、各接口的伸出长度、排针的高度与引脚间距都与实物保持一致，在进行配套外壳设计、扩展板堆叠设计、设备内部安装位规划时，可直接调用模型的尺寸参数做校验，无需额外对实物进行反复测绘。模型对板体的厚度、接口的插拔空间预留也做了准确呈现，能够帮助设计人员提前预判装配时的操作空间，比如USB接口插拔时的手部操作余量、HDMI接口接线后的线材弯曲空间、GPIO排针插接杜邦线后的高度余量等，都可以通过模型进行直观的空间校验，大幅缩短智能硬件项目的结构开发周期，减少实物打样时的结构适配问题。
