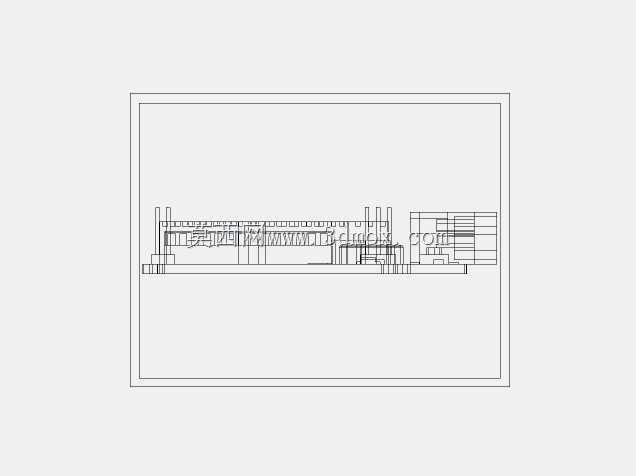

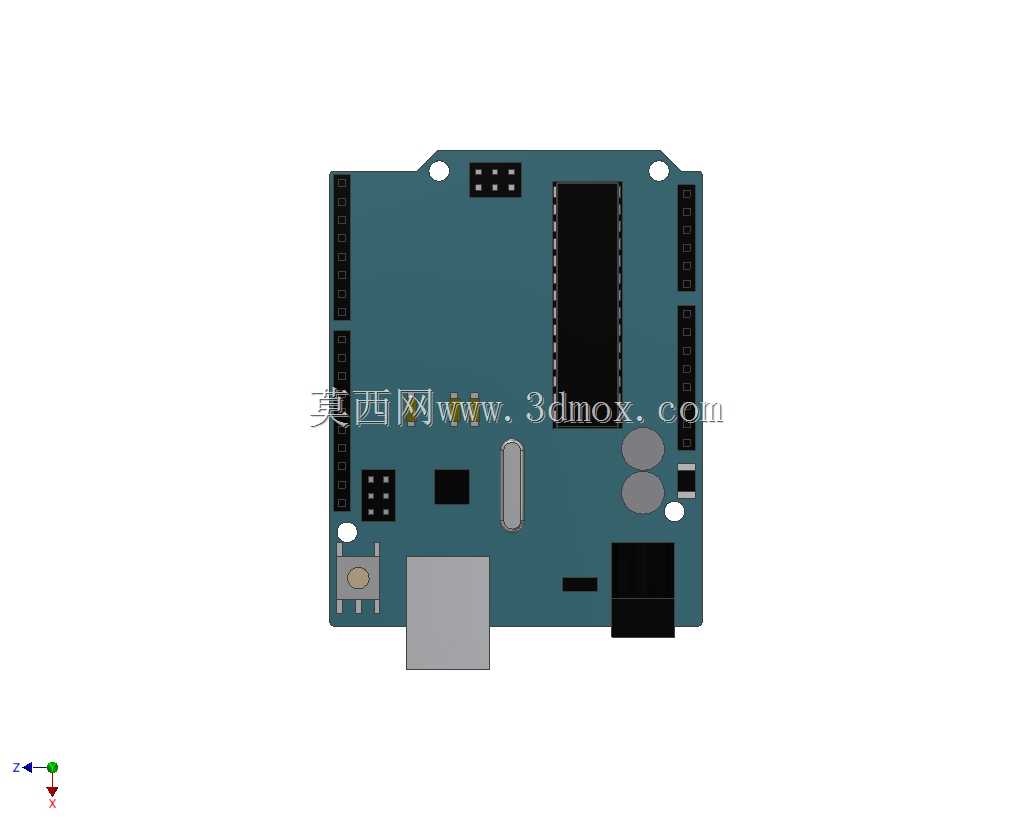

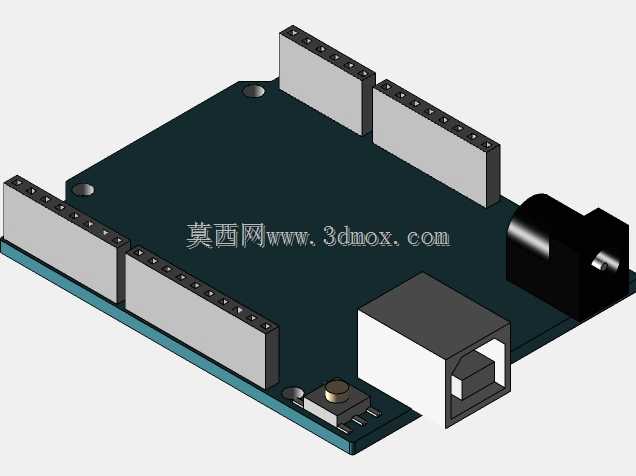

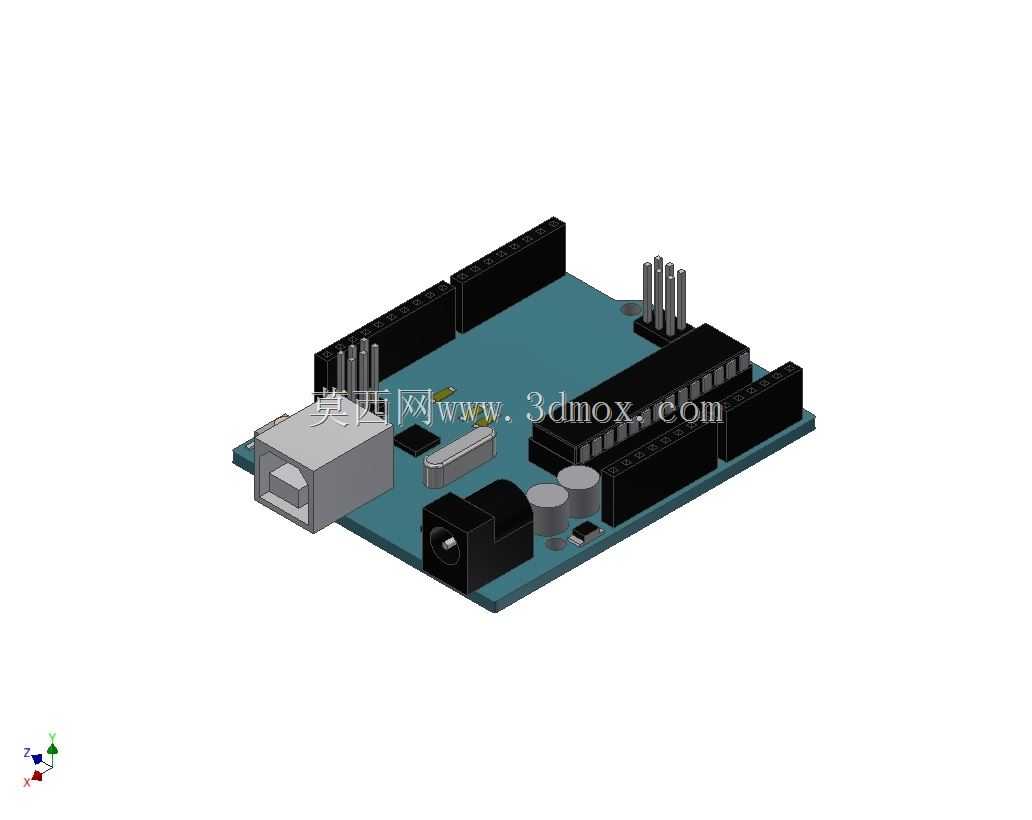

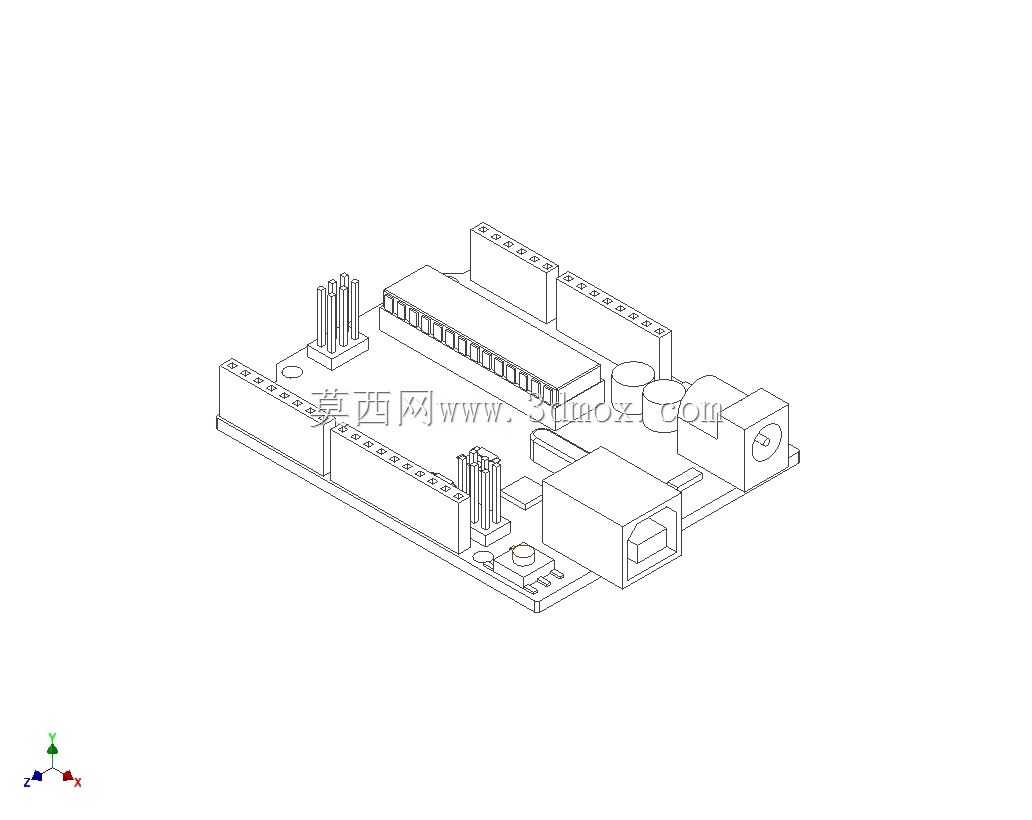

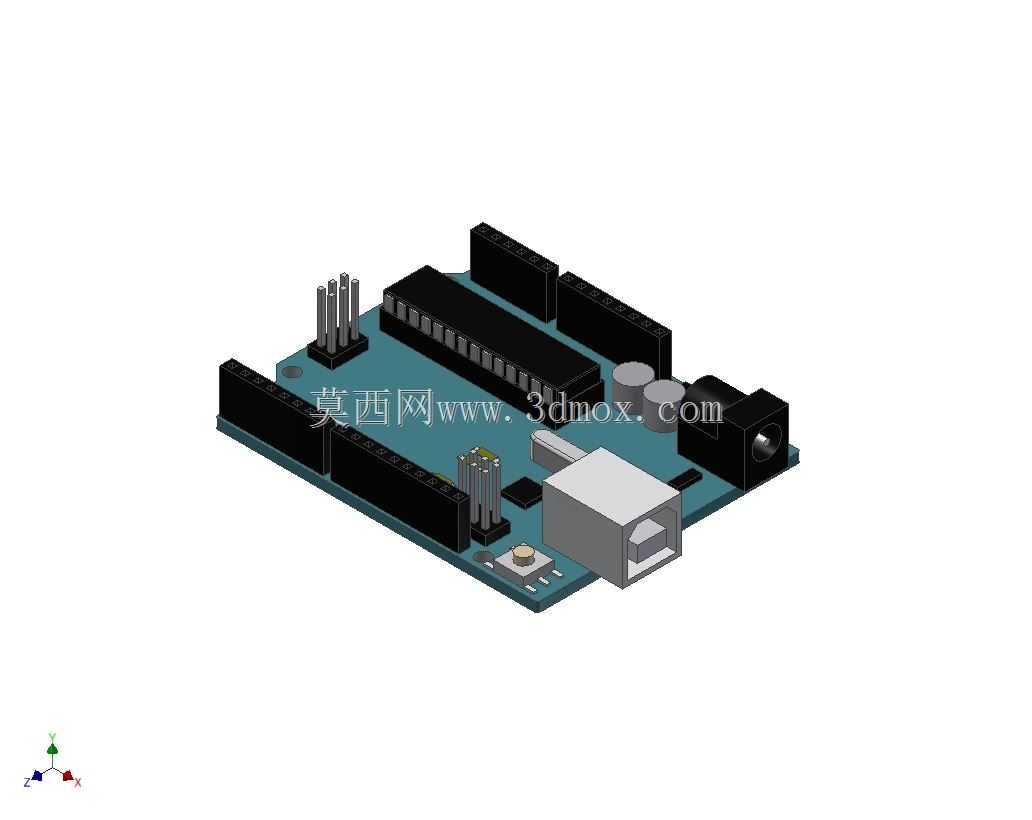

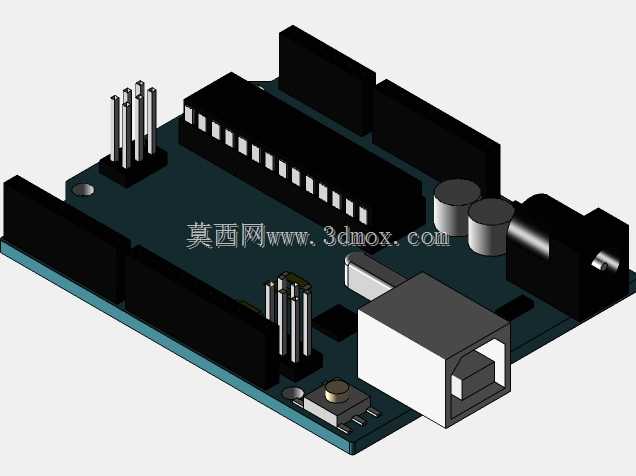

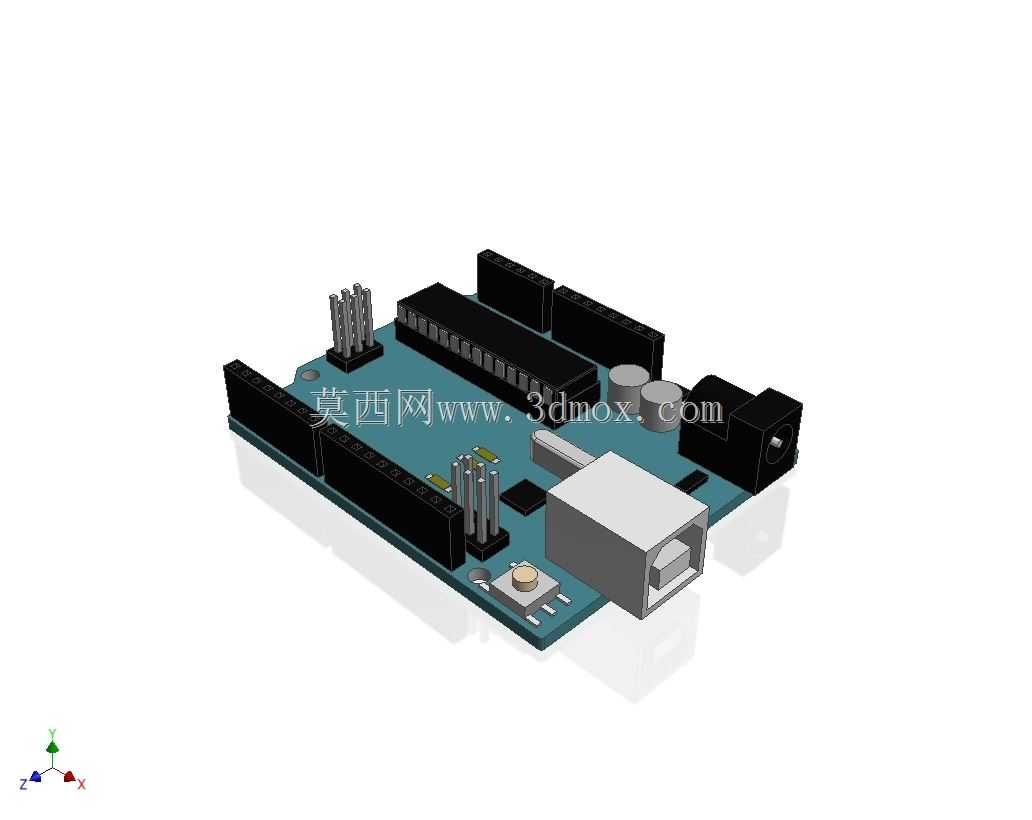

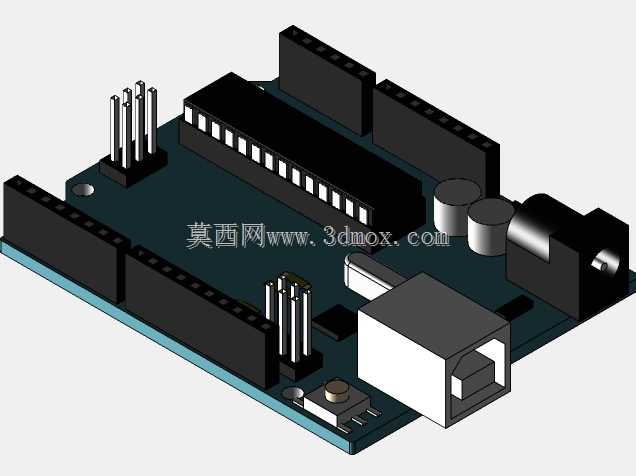

本次设计的开源主控开发板结构,核心服务于电子原型开发、创客项目制作、小型智能设备控制等多元场景,是嵌入式开发、智能硬件迭代过程中最常用的核心控制载体,可直接对接各类传感器、执行器模块,完成从创意验证到小批量功能样机的全流程开发支撑。从实际用途来看,该开发板可承载主控芯片、电源管理电路、通讯接口、扩展排针等核心电子元器件,既可以作为独立控制单元完成小型智能装置的逻辑运算与指令输出,也可以作为子模块嵌入到更复杂的智能设备中,承担外设信号采集、动作指令下发的核心控制职能,广泛适配教学实验、创意制作、工业小设备改造等不同领域的使用需求。在功能特性设计上,结构充分考虑了使用过程中的插拔便利性与防护需求:板载USB接口位置预留了充足的插拔空间,避免常规使用时线材与周边排针产生干涉;电源接口周边做了结构避让,防止电源插头接入时对板载元件造成挤压;四周的扩展排针统一采用标准间距设计,完全兼容市面上通用的杜邦线、扩展模块连接需求,无需额外调整结构即可完成外设对接;板上的复位按键位置设置在板边易触碰区域,同时做了高度限位,避免日常放置时误触导致程序重启。设计思路上全程遵循真实硬件的尺寸规范,所有元件的布局、接口的位置、排针的高度都完全参照实物的装配逻辑进行还原:首先确定PCB基板的外形轮廓与安装孔位,保证四个角的安装孔位置符合常用的固定需求,可直接通过铜柱固定在各类外壳、实验台架上;再按照信号流向依次排布电源接口、主控芯片、通讯接口、扩展排针的位置,既保证电路走线的合理性,也兼顾结构上的整齐美观,同时在发热元件周边预留了足够的散热空间,避免长时间运行时热量堆积影响元件寿命。外形尺寸与安装边界方面,整体板型采用常规的矩形轮廓,长宽尺寸完全匹配通用开发板的外壳适配标准,板上最高元件为USB接口与电源接口,整体高度控制在常规外壳的容纳范围内,所有向外伸出的接口都对齐板边设置,不会超出PCB基板的轮廓边界,安装时只需按照四个角的安装孔位进行固定,即可保证所有接口与外壳开孔精准对齐,无需额外调整结构位置,可直接适配市面上绝大多数同类型开发板的通用外壳与固定支架。
- 全部评论(0)
- 模板大小: 5.5 MB
- 售价:5金币
- 下载次数: 5368
- 系统要求: Autodesk Inventor,STEP / IGES,Rendering,Autodesk Inventor,AutoCAD,Rendering,Other,Rendering,Other
- 软件分类: 通用机械零部件
